SVG操作规程

svg操作方法及注意事项SVG（Scalable Vector Graphics）是一种基于XML的图形格式，用于描述二维矢量图形。

在使用SVG进行操作时，需要掌握一些基本的方法和注意事项。

一、SVG操作方法：1. 创建SVG元素：可以使用HTML的<svg>标签创建SVG元素，设置其属性，如宽度、高度等。

2. 绘制基本形状：SVG支持绘制矩形、圆形、椭圆、直线、多边形等基本形状，可以使用相应的<rect>、<circle>、<ellipse>、<line>、<polyline>等标签进行绘制。

3. 使用路径绘制复杂形状：路径是SVG中最常用的绘制复杂形状的方法，可以使用<path>标签，通过设置路径命令（如M、L、C等）来描述路径的起点、直线段、曲线段等。

4. 设置样式：可以通过设置元素的样式属性，如fill（填充颜色）、stroke（边框颜色）、stroke-width（边框宽度）等来改变SVG元素的外观。

5. 使用变换：可以使用transform属性对SVG元素进行平移、旋转、缩放等变换操作，常用的值有translate、rotate、scale等。

6. 添加文本：可以使用<text>标签添加文本内容，并设置其样式属性，如字体大小、字体颜色等。

7. 添加动画：SVG支持添加动画效果，可以使用<animate>、<animateTransform>等标签来实现平移、旋转、缩放等动画效果。

二、注意事项：1. 使用正确的XML语法：SVG是基于XML的格式，因此需要遵循XML的语法规则，如正确嵌套标签、正确闭合标签等。

2. 注意坐标系：SVG使用笛卡尔坐标系，原点在左上角，x轴向右，y轴向下。

在绘制图形时，需要注意坐标系的转换。

3. 注意单位：SVG中的长度单位可以是像素（px）、百分比（%）等，需要根据具体情况选择合适的单位。

SVG送电、断电操作规程一、总则为了方便用户更好的了解和操作我公司高压静止同步无功补偿装置SVG （以下简称SVG），确保装置的安全运行，特制定本规程。

二、对SVG设备运行人员要求2.1．SVG设备运行人员应熟读SVG用户手册及SVG送电、断电操作规程。

2.2．SVG设备运行人员应比较全面的了解本装置的组成及功能，了解各组件或部件的主要参数。

学会SVG设备的启动、停止及事故应急处理方法。

2.3．SVG设备维护保养人员应比较深入了解各组件或部件的基本原理，维护保养方法及部件更换和维修方法。

2.4．SVG设备的工作人员应具备一定的高、低压电气专业知识，具有较强的责任心和安全意识。

三、断电操作步骤直流总电压图1 用户界面3.1．SVG在运行状态下，如图1，点击“SVG待机”按钮，则SVG会闭锁脉冲。

3.2．手动分SVG开关柜的断路器，SVG与电网断开。

3.3．手动断开SVG隔离开关。

3.4．点击“旁路接触器off”，再点击“执行”按钮，旁路接触器断开。

3.5．点击“SVG运行”按钮，放掉残存在直流电容器中的电荷，待每相直流总电压显示小于30V时，再点击“SVG待机”按钮3.6．点击“风机供电OFF”和“功率模块供电OFF”按钮后，点击“执行”断掉风机和模块的供电。

3.7．关闭用户界面，关闭工控机（工控机为工业控制电脑，请正确关机，禁止非法关机）。

3.8．打开控制柜前门，关闭UPS，长按UPS上ON/OFF按钮，听到“滴”一声后UPS关闭。

打开控制柜后门，断开主机UPS后方的微型断路器。

3.9．若SVG设备长时间停运，断开SVG控制柜所有空开，控制柜空开位置及名称如图2、表1所示。

图2 控制柜后视图四、送电操作步骤4.1．检查所有接线可靠连接无松动。

4.2．打开控制柜后门，闭合SVG控制柜后全部空开。

4.3．合UPS主机后的微型断路器。

打开控制柜前门，合UPS电源，长按UPS 上开启按钮，听到“滴”一声后UPS打开，打开状态如图3所示，此时控制器带电。

用户操作说明1.自动启动操作：点击触摸屏‘装置启停’界面中的“自动启动”按钮具体过程：当交流电压处于正常状态时，点击触摸屏‘装置启停’界面中的“自动启动”按钮，装置收到启动指令后，按顺序进行：合SVG启动开关（SVG预充电）→直流调压（泵升直流电压）→收回直流调压，合SVG运行开关（并网）→直流调压→电流跟踪，SVG发出无功电流并按选定控制方式运行，至此GSC启动完成。

注意事项：启动前需确认1）数据显示界面：系统线电压UabG、UbcG、UcaG和装置线电压UabD、UbcD、UcaD处于正常状态（近似为10kV）；各单元模块直压在50~70V范围内（若长时间停机各单元模块直压为0V）；2）压板状态界面：网侧过压I段（必投）、网侧欠压I段（必投）、装置过流速断（必投）、装置过流I段（必投）、FPGA过流使能（必投）、定功率因数控制（控制方式选择为稳定功率因数，必投）、5次谐波补偿、7次谐波补偿、11次谐波补偿（5、7、11次谐波补偿压板需同时投、退）全自动运行（必投）、装置电流方向（必投）、SC电流方向（必投）3）开入显示界面风机接触器分位：投入状态SVG接触器分位：投入状态SVG断路器分位：投入状态无其他故障状态（24V异常、15V异常、急停、柜门开启）*****若非专业人员或未经允许，不建议私自投退压板或修改相关参数。

*****2.自动停机操作：点击触摸屏‘装置启停’界面中的“自动退出”按钮具体过程：点击“自动退出”按钮，装置收到停机命令后，按顺序进行：收回电流跟踪→收回直流调压→分SVG启动开关→分SVG运行开关，SVG退出运行，至此GSC停机完成。

注意事项：停机后，若要再次启动，需等待各单元模块直压降到70V以下方可。

3.异常情况处理若装置运行过程中，发现异常情况需立即停机，可操作面板前急停按钮（红色）进行停机处理。

4.日常维护装置运行一段时间后，需定期清理各单元模块面板上的防尘棉。

更换防尘棉时需将装置停机，等待10分钟以上。

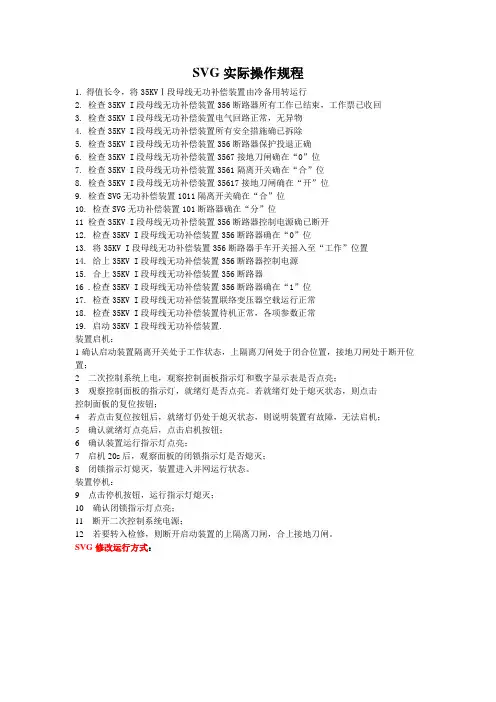

SVG实际操作规程1.得值长令，将35KVⅠ段母线无功补偿装置由冷备用转运行2. 检查35KV I段母线无功补偿装置356断路器所有工作已结束，工作票已收回3. 检查35KV I段母线无功补偿装置电气回路正常，无异物4. 检查35KV I段母线无功补偿装置所有安全措施确已拆除5. 检查35KV I段母线无功补偿装置356断路器保护投退正确6. 检查35KV I段母线无功补偿装置3567接地刀闸确在“0”位7. 检查35KV I段母线无功补偿装置3561隔离开关确在“合”位8. 检查35KV I段母线无功补偿装置35617接地刀闸确在“开”位9. 检查SVG无功补偿装置1011隔离开关确在“合”位10. 检查SVG无功补偿装置101断路器确在“分”位11 检查35KV I段母线无功补偿装置356断路器控制电源确已断开12. 检查35KV I段母线无功补偿装置356断路器确在“0”位13. 将35KV I段母线无功补偿装置356断路器手车开关摇入至“工作”位置14. 给上35KV I段母线无功补偿装置356断路器控制电源15. 合上35KV I段母线无功补偿装置356断路器16 .检查35KV I段母线无功补偿装置356断路器确在“1”位17. 检查35KV I段母线无功补偿装置联络变压器空载运行正常18. 检查35KV I段母线无功补偿装置待机正常，各项参数正常19. 启动35KV I段母线无功补偿装置.装置启机：1确认启动装置隔离开关处于工作状态，上隔离刀闸处于闭合位置，接地刀闸处于断开位置；2 二次控制系统上电，观察控制面板指示灯和数字显示表是否点亮；3 观察控制面板的指示灯，就绪灯是否点亮。

若就绪灯处于熄灭状态，则点击控制面板的复位按钮；4 若点击复位按钮后，就绪灯仍处于熄灭状态，则说明装置有故障，无法启机；5 确认就绪灯点亮后，点击启机按钮；6 确认装置运行指示灯点亮；7 启机20s后，观察面板的闭锁指示灯是否熄灭；8 闭锁指示灯熄灭，装置进入并网运行状态。
