电磁继电器的构造和工作原理PPT课件
- 格式：pptx
- 大小：2.17 MB
- 文档页数：21
下载文档原格式
合集下载
继电器课件
听诊法
用耳朵贴近继电器，听是否有 异常声音，如嗡嗡声、咔嗒声 等，判断继电器工作状态。
触摸法
用手触摸继电器外壳，感受是 否有异常温度，如过热、过冷 等，以及是否有振动、松动等 现象。
万用表检测法
使用万用表检测继电器线圈电 阻、触点通断等参数，判断继
电器是否损坏。
维修技巧和注意事项讲解
更换损坏部件
对于触点粘连、磨损等故障，应更换 损坏的触点或整个继电器；对于线圈 断路或短路，应更换线圈或整个继电 器。
调试过程分享
调试前检查 检查继电器安装是否牢固，导线连接是否可靠。 检查电源电压是否符合继电器要求。
调试过程分享
调试步骤
用万用表检测触点通断情况，确保触点无粘连、无断路 现象。
给继电器线圈施加额定电压，观察触点动作是否正常。
模拟实际工作场景，测试继电器在长时间工作、频繁切 换等条件下的性能表现。
04
应用场景实例分析
工业自动化控制系统中的应用
生产线控制
通过继电器实现自动化生产线上的各种设备的启 动、停止、联锁等控制功能。
电机控制
利用继电器对电动机进行正反转、调速、过载保 护等控制，确保工业生产的安全和稳定。
检测与报警
将传感器与继电器结合，实现对工业设备工作状 态、环境参数等的实时监测和异常报警。
02
常见类型及其特点
电磁式继电器
工作原理
利用电磁铁产生的磁场吸 合触点，实现电路的通断 。
特点
结构简单、价格低廉、工 作可靠，但体积较大、触 点易磨损、动作速度较慢 。
应用场景
广泛应用于各种电气控制 系统中，如电动机控制、 照明控制等。
热敏干簧继电器
工作原理
利用热敏元件感受温度变化，通 过干簧管触点实现电路的通断。
用耳朵贴近继电器，听是否有 异常声音，如嗡嗡声、咔嗒声 等，判断继电器工作状态。
触摸法
用手触摸继电器外壳，感受是 否有异常温度，如过热、过冷 等，以及是否有振动、松动等 现象。
万用表检测法
使用万用表检测继电器线圈电 阻、触点通断等参数，判断继
电器是否损坏。
维修技巧和注意事项讲解
更换损坏部件
对于触点粘连、磨损等故障，应更换 损坏的触点或整个继电器；对于线圈 断路或短路，应更换线圈或整个继电 器。
调试过程分享
调试前检查 检查继电器安装是否牢固，导线连接是否可靠。 检查电源电压是否符合继电器要求。
调试过程分享
调试步骤
用万用表检测触点通断情况，确保触点无粘连、无断路 现象。
给继电器线圈施加额定电压，观察触点动作是否正常。
模拟实际工作场景，测试继电器在长时间工作、频繁切 换等条件下的性能表现。
04
应用场景实例分析
工业自动化控制系统中的应用
生产线控制
通过继电器实现自动化生产线上的各种设备的启 动、停止、联锁等控制功能。
电机控制
利用继电器对电动机进行正反转、调速、过载保 护等控制，确保工业生产的安全和稳定。
检测与报警
将传感器与继电器结合，实现对工业设备工作状 态、环境参数等的实时监测和异常报警。
02
常见类型及其特点
电磁式继电器
工作原理
利用电磁铁产生的磁场吸 合触点，实现电路的通断 。
特点
结构简单、价格低廉、工 作可靠，但体积较大、触 点易磨损、动作速度较慢 。
应用场景
广泛应用于各种电气控制 系统中，如电动机控制、 照明控制等。
热敏干簧继电器
工作原理
利用热敏元件感受温度变化，通 过干簧管触点实现电路的通断。
电磁继电器.ppt
10.(04北京海淀）某同学利用PTC电阻设
计了一个“过热自动报警电路”：将PTC 电阻安装在需要探测温度的地方，当环 境温度正常时，指示灯亮；当环境温度 超过PTC电阻的居里点温度时，由于电阻 变化，导致电磁铁磁性减弱，使警铃响。 请帮他将图中的电路连接完整。
（ PTC：一种新型半导体陶瓷材料，低于某一温度 （居里点温度），其电阻值随温度升高而减小，高 于这个温度时，电阻随温度升高而增大）
返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁
触点：相当于被控制电路的开关(A、C静触点，B：动触点器开 始工作，衔铁 被电磁铁吸引， 接通高压工作 电路，电动机 开始工作，灯 泡L熄灭.当断 开开关K时， 电磁继电器停 止工作，灯泡 L发光.
活动2：学习使用电磁继电器
如图PTC电阻 指示灯 警铃
警铃
PTC电阻
指示灯
再看一遍原题

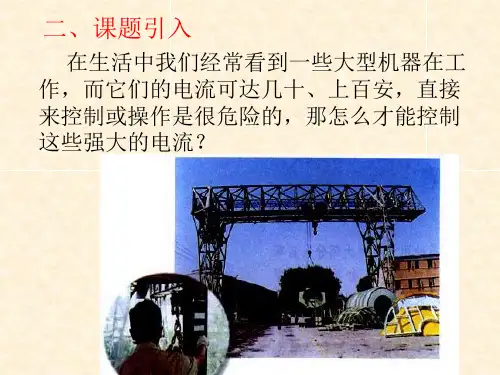

二、课题引入
在生活中我们经常看到一些大型机器在工 作，而它们的电流可达几十、上百安，直接 来控制或操作是很危险的，那怎么才能控制 这些强大的电流？
电磁继电器的结构及部件作用
构造
电磁铁
返回弹簧
衔铁
静触点
A B
S
C
主要部分的作用：
动触点
电磁铁：通电时产生磁性，吸下衔铁
衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动
1、连接控制电路 2、连接工作电路
绿灯
S
红灯
工作原理
利用控制电路开关控制电磁铁的磁性的 有无，吸放衔铁带动触点控制工作电路
电磁继电器起到开关的作用
应用： 活动3：安装模拟水位自动报警器
水
电源
电源
课堂小结
❖电磁继电器的构造 ❖利用电磁继电器可以实现 （1）远距离操纵 （2）自动控制 （3）安全报警
电磁继电器(46张ppt)课件
过改变
来控制。
Page 19
1、当电磁铁线圈匝数一定时，通过电磁铁的电流越
大，电磁铁的磁性越强;当通过电磁铁线圈的电流一
定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
2、电磁铁的优点:
A.磁性有无可以用 电流的通断来控制. B.磁性强弱可以用改变 电流 的大小和线圈的 匝数 来
控制。
C.它的磁极可以通过改变 电流方向 来控制。
Page 7
二、电磁铁的磁性
设计实验
对于外形相同的螺线管，电磁铁磁性的强弱跟 线圈的匝数会有什么样的关系？
判断磁性强弱方法：（转换法） 根据吸引铁钉、曲别针等的多少来判断螺线管
的磁性强弱。
（1）改变电路中的电流大小； （2）改换不同匝数的螺线管;
(3) 在螺线管中插入铁芯。
a S
Page 8
二、电磁铁的磁性
高速运动的，由于磁力
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成
使其悬浮在轨道上方几 厘米高度，行走时不需 接触轨道，因此只受来 自空气的阻力。磁悬浮
为我国第一条正式投入运 列车的最高速度可达每
营的磁悬浮铁路。
小时500 km以上。
Page 17
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
3、各种电磁继电器
Page 29
水位自动报警装置是怎样连接并工作的？
要求：1、水位未达到金属块A时，绿灯亮；
2、水位达到金属块A时，红灯亮。 3、若在水位不正常时要提醒工作人员，最好再安 装一个电铃，电铃应该接在什么地方呢？
绿灯
S
A
红灯
B
Page 30
演示工作过程
试试看：叙述温度自动报警器的工作过程
《电磁继电器》课件
总结
电磁继电器的重要性和应用价值
电磁继电器在自动控制系统中起着关键作用， 广泛应用于各个领域。
电磁继电器的发展前景
尽管面临着取代的风险，但电磁继电器仍具有 一定的应用前景，特别是在一些特殊环境和特 定需求下。
电磁继电器的优点
响应速度快、可靠性高、使用寿命长、价格较 低。
电磁继电器的缺点
功耗较大、容量有限、无法实现快速电流开关。
电磁继电器的发展
1
电磁继电器的历史发展
经过不断改进和创新，电磁继电器的结构和性能得到了大幅提升。
2
电磁继电器的未来发展趋势
随着电力系统的智能化和自动化发展，电磁继电器将逐渐被新型电器元件所取代。
电磁继电器的分类
根据功能可分为常开继电器、常闭继电器和双刀双掷继电器，根据用途可分为电力继电器和 信号继电器。
电磁继电器的工作方式
1
电磁继电器的闭合和断开方式
2
电磁继电器的触点可以通过机械力、磁 力或电力实现闭合和断开。
电磁继电器的开关原理
通电时，线圈产生磁场，使得触点闭合 或断开，实现电路的开关。
《电磁继电器》PPT课件
电磁继电器是一种电流控制设备，通过电磁力作用实现电路的开闭。了解电 磁继电器的结构、工作方式和应用，深入理解其重要性与发展。
简介
什么是电磁继电器
电磁继电器是一种利用电磁原理控制电路的开关设备，常用于自动控制系统。
电磁继电器的结构和原理
由线圈、铁芯、触点组成，通过线圈通电产生磁场，吸引铁芯使触点闭合或断开。
电ห้องสมุดไป่ตู้继电器的应用
电磁继电器在电机控制中的应用
用于电机启动、制动、正反转以及保护电机免受过流和过载等损害。
电磁继电器—初三物理课件ppt
L1 （填L1或L2）具有磁性， 吸引衔铁 T1 （填T1或T2）使 横杆向 右 （填左或右）运动，
带动传动装置关闭车门。
(4) 尝试按下面电路图，将线路板上的实物元件用导 线连接起来，体验电磁继电器实际工作的过程。
(5) 如图所示是街道上照明电灯自动开闭的控制电路 的示意图，M是一个光电管，它的作用是当天亮后有 足够的光线照到它上边时使电阻减小，控制电路导 通，当傍晚光线减弱时，其电阻增大。
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
～—
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
说一说：
1、下图是小强同学在研究性学习的活动中为某 仓库设计的一种防盗报警器。其踏板放在仓库 的门口，电铃和灯泡放在值班室内，观察电路 可知。这个报警器的工作原理是：有人踩踏板 时___电_铃__响__；无人踩踏板时__电__灯__亮__。
试说明傍晚之后街道上路灯大放光明，而黎明到 来后路灯却悄然熄灭的原理。
(6)如图是一个限流装置的示意图，图中P是电磁铁， Q是衔铁，O是弹簧片。试表述当电流过大时，它是 怎样自动切断电路的。
O
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹
电
簧
磁
铁
支架
带动传动装置关闭车门。
(4) 尝试按下面电路图，将线路板上的实物元件用导 线连接起来，体验电磁继电器实际工作的过程。
(5) 如图所示是街道上照明电灯自动开闭的控制电路 的示意图，M是一个光电管，它的作用是当天亮后有 足够的光线照到它上边时使电阻减小，控制电路导 通，当傍晚光线减弱时，其电阻增大。
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
～—
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
说一说：
1、下图是小强同学在研究性学习的活动中为某 仓库设计的一种防盗报警器。其踏板放在仓库 的门口，电铃和灯泡放在值班室内，观察电路 可知。这个报警器的工作原理是：有人踩踏板 时___电_铃__响__；无人踩踏板时__电__灯__亮__。
试说明傍晚之后街道上路灯大放光明，而黎明到 来后路灯却悄然熄灭的原理。
(6)如图是一个限流装置的示意图，图中P是电磁铁， Q是衔铁，O是弹簧片。试表述当电流过大时，它是 怎样自动切断电路的。
O
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
电磁继电器的构造：电磁铁，衔铁，弹簧，触点，支架
衔铁
触点
弹
电
簧
磁
铁
支架
最新电磁继电器(46张ppt)课件
磁悬浮列车
2003年，上海浦东机 场到市区的磁悬浮铁路成 为我国第一条正式投入运 营的磁悬浮铁路。
1.电磁铁是一个带有 铁芯 的 通电螺线管 .
2.电磁铁的磁性的强弱跟 电流大小 和 _ 线圈匝数 、 有无铁芯 有关。 3.电磁铁工作的原理: 利用电流的磁效应。 4.电磁铁的应用: 电磁起重机 、电磁继电器 、 电铃等
硬磁体
为什么通电螺线管 加入铁芯后磁性增加?
一、电磁铁
线圈
铁芯
演示电磁铁的工作
1．插入铁芯的通电螺线管称为电磁铁。 2、电磁铁工作原理：利用电流的磁效应来工作 3．有电流通过时有磁性，没有电流时失去磁性。
二、电磁铁的磁性
问题 电磁铁磁性大小跟哪些因素有关呢？
应用电流磁效 应，应该与电 流大小有关。
电磁铁有哪些优点？
磁性有无可以用 电流的通断 来控制. 磁性强弱可以用改变 电流 的大小和线 圈的 匝数 来控制。它的磁极可以通 过改变 电流方向 来控制。
1、当电磁铁线圈匝数一定时，通过电磁铁的电流越 大，电磁铁的磁性越强;当通过电磁铁线圈的电流一 定时，电磁铁的 匝数 越多，电磁铁的磁性越强；
A
B
静触点 S
C
弹 簧
主要部分的作用：
电 磁 铁： 通电时产生磁性，吸下衔铁
动触点
衔
弹
铁：
簧：
和动触点连在一起，带动动触点上下运动 电磁铁磁性消失时，带动衔铁弹离电磁铁 相当于被控制电路的开关
电路组成
触
点：
电磁继电器工作时，电路分为哪两部分？
低 压 控 制 电 路 高 压 工 。 控制电路包括 （高压）电源 、用电器 、触点 。 工作电路包括
（2） 实现自动控制 （3） 实现远距离控制
电磁继电器的构造和工作原理.ppt
演示视频：电磁继电器的介绍
一、直流电磁继电器的构造 基本构件：电磁铁、动静触点、衔铁、复位弹簧
一、直流电磁继电器的构造
关于触点
1.在工作中能够动作的称为动触点，不能动作的称 为静触点。
2.线圈不通电时，闭合的为常闭触点；断开的 为常开触点；由三个动静触点组成的触点组为 转换触点。
J
一、直流电磁继电器的构造
电源
.电压不变，改变R由大变小，电流逐渐 变大，铁心磁性加强，衔铁被吸下；反 之，衔铁弹回。
二、直流电磁继电器的工作原理
• 工作原理分析： • 线圈通电，电磁铁产生足够大的电磁力， • 克服弹簧拉力，将衔铁吸合， • 从而接通（或断开）输出电路。
二、直流电磁继电器的工作原理
思考2：用如图所示的电磁继电器设计一个高温报警器， 要求是：正常情况绿灯亮，有险情时电铃报警。可供选择的 器材如下：热敏电阻、绿灯泡、小电铃、学生用电源、继电 器、滑动变阻器、开关、导线。
常开触点 常闭触点
转换触点
J
j
一、直流电磁继电器的构造
继电器电路符号： J
继电器电路组成：
输入电路：线圈电磁铁接收控制信号。(控制电路) 输出电路：触点系统控制输出电路的通与断。（工作 电路）
特点：直流电磁继电器控制电流为直流。
二、直流电磁继电器的工作原理
思考1：在输入电路上加入滑动变电阻器，让电阻由大变小，衔铁会 怎样动作？
四、课堂练习
• 1分发练习卷 • 2同桌讨论完成 • 3学生分析各小题
小结：
一、直流电磁继电器的构造
基本构件：电磁铁、动静触点、衔铁、复位弹簧
二、直流电磁继电器的工作原理
线圈通电，电磁铁产生足够大的电磁力，克服 弹簧拉力，将衔铁吸合，从而接通（或断开） 输出电路。
一、直流电磁继电器的构造 基本构件：电磁铁、动静触点、衔铁、复位弹簧
一、直流电磁继电器的构造
关于触点
1.在工作中能够动作的称为动触点，不能动作的称 为静触点。
2.线圈不通电时，闭合的为常闭触点；断开的 为常开触点；由三个动静触点组成的触点组为 转换触点。
J
一、直流电磁继电器的构造
电源
.电压不变，改变R由大变小，电流逐渐 变大，铁心磁性加强，衔铁被吸下；反 之，衔铁弹回。
二、直流电磁继电器的工作原理
• 工作原理分析： • 线圈通电，电磁铁产生足够大的电磁力， • 克服弹簧拉力，将衔铁吸合， • 从而接通（或断开）输出电路。
二、直流电磁继电器的工作原理
思考2：用如图所示的电磁继电器设计一个高温报警器， 要求是：正常情况绿灯亮，有险情时电铃报警。可供选择的 器材如下：热敏电阻、绿灯泡、小电铃、学生用电源、继电 器、滑动变阻器、开关、导线。
常开触点 常闭触点
转换触点
J
j
一、直流电磁继电器的构造
继电器电路符号： J
继电器电路组成：
输入电路：线圈电磁铁接收控制信号。(控制电路) 输出电路：触点系统控制输出电路的通与断。（工作 电路）
特点：直流电磁继电器控制电流为直流。
二、直流电磁继电器的工作原理
思考1：在输入电路上加入滑动变电阻器，让电阻由大变小，衔铁会 怎样动作？
四、课堂练习
• 1分发练习卷 • 2同桌讨论完成 • 3学生分析各小题
小结：
一、直流电磁继电器的构造
基本构件：电磁铁、动静触点、衔铁、复位弹簧
二、直流电磁继电器的工作原理
线圈通电，电磁铁产生足够大的电磁力，克服 弹簧拉力，将衔铁吸合，从而接通（或断开） 输出电路。
电磁继电器-ppt课件.ppt
1、控制电路 ：低压电源 开关 电磁铁 2、工作电路 ：高压电源 触点 用电器 三、电磁继电器的作用
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
在生活中我们经常看到一些大型机器在工作，而
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
第四节
一、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
衔铁
触点
弹
电
簧
磁
铁
支架
1、电磁继电器的结构与工作原理
M
低压电源
高压电源
控制电路
由低压控制电路和高压工作电路组成。 控制电路 ：低压电源 开关 电磁铁 工作电路 ：高压电源 触点 用电器
工作电路
2、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
低压控制电路
高压工作电路
电源
电 源 电动机
3、阅读电磁继电器说明书，并回答课本上的问题：
说明书上写着的“线圈额定电压直流６Ｖ”“被 控制电压２２０Ｖ，电流１Ａ”讲的是什么意思？
控制电路（电磁铁）的额定电压为6V，工作电路 额定电压220V，额定电流1A。
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
练习：
S M
S1
S2
控制电路
工作电路
工作原理 当开关S1闭合时，电磁铁通电 产生_磁__性_，将衔铁_吸__下___,开关S的触点
_接__通__，工作电路中有_电__流__通过，电动机
利用低电压、弱电流（控制电路）控制高电压、强 电流 （工作电路）。 四、电磁继电器的实质 电磁继电器就是利用电磁铁来控制工作电路的一种 开关。 五、利用电磁继电器可以实现 （1）远距离操纵（2）自动控制（3）安全操控
在生活中我们经常看到一些大型机器在工作，而
它们的电流可达几十、上百安，直接来控制或操作 是很危险的，那怎么才能控制这些强大的电流？
第四节
一、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
衔铁
触点
弹
电
簧
磁
铁
支架
1、电磁继电器的结构与工作原理
M
低压电源
高压电源
控制电路
由低压控制电路和高压工作电路组成。 控制电路 ：低压电源 开关 电磁铁 工作电路 ：高压电源 触点 用电器
工作电路
2、电磁继电器的构造：电磁铁，衔铁，弹簧，触电，支架
低压控制电路
高压工作电路
电源
电 源 电动机
3、阅读电磁继电器说明书，并回答课本上的问题：
说明书上写着的“线圈额定电压直流６Ｖ”“被 控制电压２２０Ｖ，电流１Ａ”讲的是什么意思？
控制电路（电磁铁）的额定电压为6V，工作电路 额定电压220V，额定电流1A。
用电磁继电器控制电路有什么 好处？
用低电压控制高电压 远距离控制 自动控制
练习：
S M
S1
S2
控制电路
工作电路
工作原理 当开关S1闭合时，电磁铁通电 产生_磁__性_，将衔铁_吸__下___,开关S的触点
_接__通__，工作电路中有_电__流__通过，电动机
电磁继电器ppt课件
—— 防汛报警器 当水面升高到警戒值时，灯__亮__。
通信工程是继电器使用最早、最广泛的领域。 早期电话局内的继电器多由人工操作
国防、空间技术领域里的应用 军舰需要大量的各种电磁继电器
飞机需要大量的各种电磁继电器
人造卫星需要大量的各种电磁继电器
课堂练习
1.如图所示，下列说法正确的是（ B ） A.当S1断开、S2闭合时，红灯亮； B.当S1断开、S2闭合时，绿灯亮； C.当S1闭合、S2断开时，绿灯亮； D.当S1、S2均闭合时，绿灯亮
新知学习 知识点二：继电器与自动控制
当将开关S换成能感知物理量变化的传感器时，就实现了自动控制。
形形色色的自动报警器电路图 —— 温度自动报警器
当温度达到设定的温度时，温度计内的水银与金属丝接触，控制电路_接__通_，电 流流过电磁铁，电磁铁获__得__磁性，_吸__引_衔铁，使工作电路_接__通_，电铃_响__起_，发 出警报。
第七章 磁与电 第4节 电磁继电器
新知导入
我国发射火箭时，推进器 的点火工作是通过电磁继电器 来完成的。
同学们你们知道什么是电 磁继电器吗？电磁继电器又有 怎样的结构和特点呢？
学习目标
1.认识电磁继电器； 2.知道电磁继电器的结构、工作原理等； 3.知道电磁继电器在自动控制技术中的广泛应用。
新知学习 知识点一：认识电磁继电器
—— 自动水位显示器
当水位在A处以下时，绿灯__亮___，红灯_不__亮__。 当水位上升到A处时，绿灯_不__亮__，红灯__亮___。
—— 锅炉压力自动报警器
当气压低于设定值时，灯L1_亮___，灯L2_不__亮_，电铃不__响__； 当气压达到设定值时，灯L1不__亮__，灯L2_亮___，电铃发__声__。
7.4 电磁继电器优秀课件
2.常用电磁继电器的结构和电路
衔铁
动触点
弹簧
静触点
电磁铁
电磁铁： 通电时产生磁性，吸下衔铁 衔铁： 带动动触点上下运动 弹簧： 电磁铁无磁性时，带动衔铁离开电磁铁 触点： 相当于被控制电路的开关
3.电磁继电器的工作原理
工作原理：闭合控制电路的开关，电磁铁通电 产生___磁_，性将衔铁____吸__下,使动触点和触点接触， 工作电路_闭__合__；当断开控制电路的开关，电磁 铁 失去 磁性，衔铁在 弹簧 的作用下脱离电磁铁，
第七章 磁与电
4.电磁继电器
导入新课
讲授新课
课堂小结
ห้องสมุดไป่ตู้随堂训练
导入新课
在生产中高压环境或恶劣环境有可能对人造成不 利影响，如何才能完成工作而又不会造成人身伤害? 如何自动控制、远距离控制?
电压太高能否用 手直接闭合开关？
继电器
讲授新课
一 认识电磁继电器
1.继电器是利用一个回路的电流控制另一个回路 中电流的装置。
讲授新课
4.防汛报警器
当水位达到最大安全值时，接通导线K，电磁铁 电路中有电流，电磁铁有磁性，吸引衔铁，使红灯电 路接通，红灯就亮起来,发出报警信号。
小强利用电磁继电器设计了如下火警 报警电路：你知道它是如何工作的吗？
上踏板
橡胶垫圈
触点
请你说出工作原理
讲授新课
通信工程是继电器使用最早、最广泛的领域。
继 电 器
工作电路 低压控制电路 高压工作电路
低电压、弱电流控制高电压、强电流
应用 远距离操作
自动化控制
切断 工作电路。
讲授新课
4.电磁继电器的作用及实质 作用：用控制 低 电压 弱 电流电路的通断 来间接控制 高 电压 强 电流电路的通断。
