一阶电路

三要素法求一阶电路

三要素法是电路理论中研究一阶电路中稳态特性的一种方法。一阶电路通常由一个电容、一个电感、一个电阻或它们的组合构成。三要素法是从电容、电感、电阻三个方面入手，分别探讨它们对电路稳态特性的影响。

首先，电容是一种存储电荷的元件。在交流电路中，电容会对电源产生一个阻抗，导致电路中的电流发生相位差。同时，电容会缓慢地放电或充电，根据库仑定律，电容两端存储的电荷量与电容两端电势差成正比。因此，在电压源作用下，电容循环放电和充电，使电路中电流发生周期性变化。在直流电路中，电容会对电路的总电阻造成一个无穷大的抗阻作用，使得电路中的电流趋于零。因此，电容可以用来决定电路的频率特性，对于低频信号，电容的作用很小；而在高频信号下，电容的作用更为明显。

其次，电感是一种存储能量的元件。在交流电路中，电感会对电源产生一个阻抗，导致电路中的电流发生相位差。同时，电感会缓慢地放电或充电，根据法拉第电磁感应定律，电感两端的电势差与电感中电流变化率成正比。因此，在电压源作用下，电感循环放电和充电，使电路中电流发生周期性变化。在直流电路中，电感会对电路的总电阻造成一个抗阻作用，阻碍电流的流动。因此，电感可以用来限制电路的频率特性，对于高频信号，电感的作用较强，而在低频信号下，电感的作用较小。 最后，电阻是一种电流流过时发生能量损失的元件。在交流电路中，电阻对电流的相位没有影响。在直流电路中，电阻对电流的流动起到阻碍作用，其大小可以用来调节电路电流的大小。因此，电阻可以用来控制电路的参数。

综上所述，三要素法是从电容、电感、电阻三个方面入手，分析它们对电路稳态特性的影响。只要掌握了电容、电感和电阻的基本特性，就可以有效地运用三要素法求解一阶电路的特性，在电路设计、分析和调试上得到有效地应用。

一阶电路和二阶电路的动态响应

一、实验目的

1、掌握一阶电路的动态响应特性测试方法

2、掌握Multisim软件中函数发生器、示波器和波特图仪的使用方法

3、深刻理解和掌握零输入响应、零状态响应及完全响应

4、深刻理解欠阻尼、临界、过阻尼的意义

5、研究电路元件参数对二阶电路动态响应的影响

6、掌握Multisim软件中的Transient Analysis等仿真分析方法

二、实验原理

1、一阶电路的动态响应

电路的全响应：uc(t)=U0e-t/RC+Us(1-e-t/RC) (t>=0)

（1）零输入响应

uc(t)=U0e-t/RC (t>=0)

输出波形单调下降。当t=τ=RC时， uc(τ)=U0/e=0.368U0，τ成为该电路的时间常数。

（2）零状态响应

uc(t)=Us(1-e-t/RC)u(t)

电容电压由零逐渐上升到Us，电路时间常数τ=RC决定上升的快慢。

2、用二阶微分方程描述的动态电路称为二阶电路。图所示的线性RLC串联电路是一个典型的二阶电路。

定义：衰减系数（阻尼系数）LR2

自由振荡角频率（固有频率）LC10

（1）零输入响应

动态电路在没有外施激励时，由动态元件的初始储能引起的响应，称为零输入响应。

uL tm U0 ① CLR2，响应是非振荡性的，称为过阻尼情况。

响应曲线如图所示

②CLR2 ，响应临界振荡，称为临界阻尼情况。响应曲线如

③CLR2，响应是振荡性的，称为欠阻尼情况。响应曲线如图

U0

二阶电路的欠阻尼过程

④当R＝０时，响应是等幅振荡性的，称为无阻尼情况。响应曲线如图

t

二阶电路的无阻尼过程

其中衰减振荡角频率 2220d2LRLC1 ， darctan

（2）零状态响应

动态电路的初始储能为零，由外施激励引起的电路响应，称为零输入响应。

三、实验内容

1、用multisim研究一阶电路的动态响应

实验五 一阶电路实验

一、实验目的

1、观察一阶电路的过渡过程，研究元件参数改变时对过渡过程的影响。

2、测量并画出电压曲线图和电流曲线图。

3、测量RC电路的时间常数并比较测量值与计算值。

二、实验器材

示波器 1台

电容 2个

电阻 2个

三、实验原理及实验电路

如图5—1所示为一阶电路电容充电放电电压波形测量电路。图5—2所示为电容充电放电电流测量电路。

在以上两个RC电路中，时间常数τ可以用电阻R和电容C的乘积来计算。即：

τ＝RC

图5—1 电容充电放电电压波形测量电路

图5—2 电容充电放电电压波形图

在电容器充电、放电过程中电压和电流都会发生变化，只要在充电或放电曲线图上确定产生总量变化63％所需要的时间，就能测出时间常数。

用电容器充电电压曲线图测量的时间常数的另一种方法是，假定在整个充电期间电容器两端的电压以初充电时的速率持续增加，当增大到充满电的电压值时，这个时间间隔就等于时间常数。或者用电容放电电压曲线来测量，假定在整个放电期间电容器两端的电压以初放电时的速率持续减少，当减少到零时，这个时间间隔也等于时间常数。

图5—3中流过电阻R1的电流IR与流过电容器的电流IC相同，这个电流可用电阻两端的电压UR除以电阻R1来计算。因此IR＝IC＝UR／R1

图5—4所示电容充放电电流波形图。

图5—3 电容充电放电电流波形测量电路

图5—4 电容充放电电流波形测量图

四、实验步骤

1、建立如图5—1所示的实验电路，信号发生器的设置可如图进行。

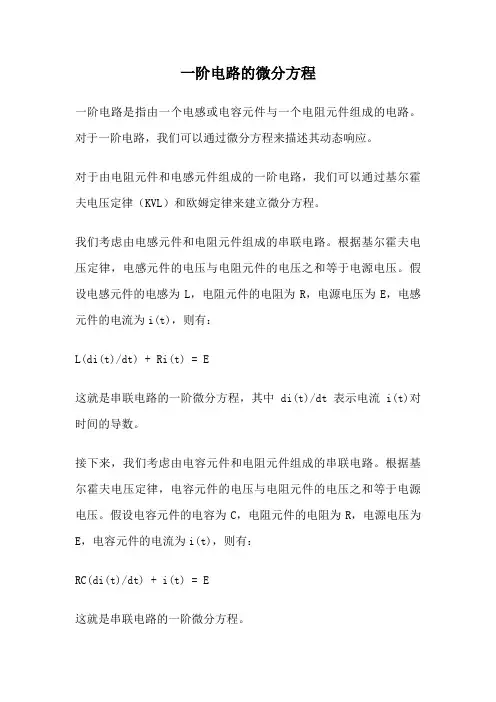

一阶电路的微分方程

一阶电路是指由一个电感或电容元件与一个电阻元件组成的电路。对于一阶电路，我们可以通过微分方程来描述其动态响应。

对于由电阻元件和电感元件组成的一阶电路，我们可以通过基尔霍夫电压定律（KVL）和欧姆定律来建立微分方程。

我们考虑由电感元件和电阻元件组成的串联电路。根据基尔霍夫电压定律，电感元件的电压与电阻元件的电压之和等于电源电压。假设电感元件的电感为L，电阻元件的电阻为R，电源电压为E，电感元件的电流为i(t)，则有：

L(di(t)/dt) + Ri(t) = E

这就是串联电路的一阶微分方程，其中di(t)/dt表示电流i(t)对时间的导数。

接下来，我们考虑由电容元件和电阻元件组成的串联电路。根据基尔霍夫电压定律，电容元件的电压与电阻元件的电压之和等于电源电压。假设电容元件的电容为C，电阻元件的电阻为R，电源电压为E，电容元件的电流为i(t)，则有：

RC(di(t)/dt) + i(t) = E

这就是串联电路的一阶微分方程。

对于一阶微分方程，我们可以通过求解来得到电路的动态响应。根据电路的初始条件和外部输入信号，可以确定微分方程的初始条件和边界条件，然后求解微分方程得到电路的输出响应。

在实际应用中，一阶电路的微分方程可以用于描述电路的过渡过程和稳定状态响应。通过求解微分方程，我们可以得到电路的电流和电压随时间的变化情况，从而分析电路的性能和行为。

总结起来，一阶电路的微分方程是描述电路动态响应的重要工具。通过建立和求解微分方程，我们可以深入理解电路的行为和性能，并在实际应用中进行电路设计和分析。
