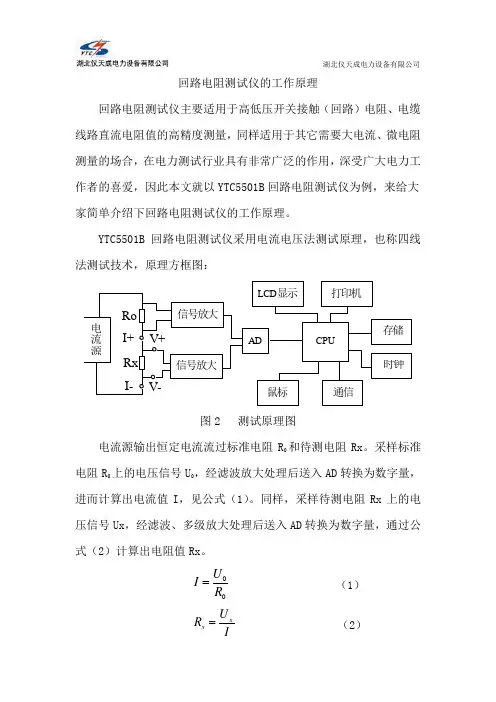

回路电阻测试仪的工作原理

回路电阻测试仪主要适用于高低压开关接触（回路）电阻、电缆线路直流电阻值的高精度测量，同样适用于其它需要大电流、微电阻测量的场合，在电力测试行业具有非常广泛的作用，深受广大电力工作者的喜爱，因此本文就以YTC5501B回路电阻测试仪为例，来给大家简单介绍下回路电阻测试仪的工作原理。

YTC5501B回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图：

电󰀀流󰀀源RoRx信号放大󰀀󰀀信号放大󰀀󰀀ADCPULCD显示打印机存储时钟鼠标通信I+I-V+V-

图2 测试原理图

电流源输出恒定电流流过标准电阻R0和待测电阻Rx。采样标准电阻R0上的电压信号U0，经滤波放大处理后送入AD转换为数字量，进而计算出电流值I，见公式（1）。同样，采样待测电阻Rx上的电压信号Ux，经滤波、多级放大处理后送入AD转换为数字量，通过公式（2）计算出电阻值Rx。

00RUI （1）

IURxx （2） 湖北仪天成电力设备有限公司

YTC5501B回路电阻测试仪面板图为：

1、微型打印机

2、接地柱

3、电流输出I＋

4、测量输入U＋

5、测量输入U－

6、电流输出I－

7、对比度调节

8、旋转鼠标

9、复位按钮

10、液晶屏

11、电源开关 湖北仪天成电力设备有限公司

12、电源插座

13、USB接口

不同的厂家生产的回路电阻测试仪的基本原理基本都是一样的，但是具体的面板和接线方法可能各有不同，因此电力工作者在实际的操作过程中，需要先熟读产品操作说明，并严格按照操作说明进行操作。

湖北仪天成电力设备有限公司

钳形接地电阻测试仪工作原理是怎么样的

电力工作者在工作中，经常需要让设备来进行可靠的接地，这样才能保障设备的安全运行，在接地的过程中，先要测一下大地的接地电阻，因此需要用到接地电阻测试仪，本文就来给大家简单介绍钳形接地电阻测试仪工作原理是怎么样的。

钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见 湖北仪天成电力设备有限公司

下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。

R=E/I

C+型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。

虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0=0。这样，我们所测的电阻就应该是R1了。

钳形接地电阻测试仪的工作原理，其实非常简单，电力工作者都需要熟练掌握，以便在以后的工作中顺利使用该设备。

接地电阻测试仪的原理是怎样的

1.电流注入原理

接地电阻测试仪首先通过内部电源产生一个稳定的电流信号，通常为正弦波信号。这个电流信号会被注入到接地系统中，产生一个由土壤导体、金属构件和电极组成的回路。根据欧姆定律，当通过一个电阻时，电流与电压成正比，因此，电流值可以被测量和记录下来。

2.电压测量原理

接地电阻测试仪会在接地系统上注入一个电流信号，然后测量回路上的电压。这个电压通常由测试仪内部的感应电压探头来测量。感应电压探头相当于一个高阻抗电压表，它通过感应作用测量接地系统上的电压，而无需直接接触。

3.计算电阻值的原理

接地电阻计算公式为R=V/I，其中，R为接地电阻值，V为测量得到的电压值，I为测量得到的电流值。接地电阻测试仪会测量和记录电流和电压值，然后根据这个公式计算得到接地电阻的值。

接地电阻测试仪的原理是基于电流和电压之间的关系，通过测量和计算来确定接地系统的电阻值。这种测试仪器可以在不同类型的接地系统中使用，包括工业设备、建筑物和电力系统。它可以帮助用户确定接地系统的质量，确保系统的安全性和可靠性。

天津环路电阻测试仪工作原理

1. 引言

天津环路电阻测试仪是一种用于测量电路中电阻值的仪器。它采用了一种特殊的工作原理，能够精确测量电路中的电阻，并提供准确的测试结果。本文将详细解释与天津环路电阻测试仪工作原理相关的基本原理。

2. 电阻的基本概念

在开始讲解天津环路电阻测试仪的工作原理之前，我们需要先了解一些与电阻相关的基本概念。

2.1 电阻定义

在物理学中，电阻是指导体对通过它的电流产生阻碍的程度。它是一个标量，通常用符号R表示，单位为欧姆（Ω）。

2.2 欧姆定律

欧姆定律是描述电流、电压和电阻之间关系的基本定律。根据欧姆定律，当通过一个导体时，导体两端的电压与通过导体的电流成正比。数学表达式为：

V = I * R

其中，V表示导体两端的电压，I表示通过导体的电流，R表示导体的电阻。

2.3 电阻的测量

电阻的测量是电路测试中常见的任务之一。通常使用万用表或专用的电阻测试仪器进行测量。天津环路电阻测试仪就是其中之一。

3. 天津环路电阻测试仪概述

天津环路电阻测试仪是一种基于四线法原理的高精度电阻测量仪器。它通过在待测电阻上施加恒定电流，并同时测量两端的电压来计算出待测电阻的值。该仪器采用了天津环路技术，能够消除导线电阻和接触电阻对测试结果的影响，提供更准确的测量结果。

4. 四线法原理

四线法是一种用于消除导线和接触电阻对测量结果影响的方法。它通过在待测物体上施加两个相反方向的恒定电流，并分别在两个不同位置上进行电压测量，从而消除了导线和接触点带来的附加电压降。

4.1 原理图

下图为使用四线法进行电阻测量时所使用的原理图：

+------------+

| |

A+ | | B-

| |

I +------------+

| |
