设备故障处理手册
1、设备简介
目前我公司使用的爱立信基站产品属于RBS2000（Radio Base
Station) 系列。
从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。
1.1、主要设备类型介绍
宏蜂窝基站：RBS2202、RBS2207、RBS2206
微蜂窝基站：RBS2302、RBS2309、RBS2308
射频拉远基站：RBS2111、RBS2101
1.1.1、RBS2202介绍
RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。
插图（设备图示）
● 机柜尺寸： 400mm×600mm×1900mm
● 重量： 226kg
● 工作环境温度：+5℃ — +40℃
● 最大功耗2400W
● 每个机柜最多能放6块载频。
● 机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS
1800M的BTS。
1.1.2、RBS2207介绍
RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。常用配置有2+2+2、4+2。
插图（设备图示）
1.1.3、RBS2206介绍
RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。每个机架有6个槽位，最大配置为12个载波。常用槽位配置有4+4+4，6+6，8+4，12+12+12。
插图（设备图示）
● 机柜尺寸： 400mm×600mm×1900mm
● 重量： 230kg
● 工作环境温度：+5℃ — +40℃
● 最大功耗4800W

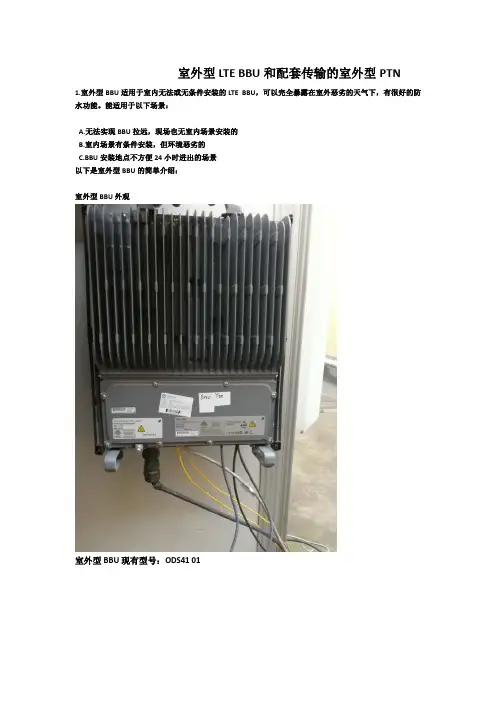

室外型LTE BBU和配套传输的室外型PTN
1.室外型BBU适用于室内无法或无条件安装的LTE BBU，可以完全暴露在室外恶劣的天气下，有很好的防水功能。能适用于以下场景：
A.无法实现BBU拉远，现场也无室内场景安装的
B.室内场景有条件安装，但环境恶劣的
C.BBU安装地点不方便24小时进出的场景
以下是室外型BBU的简单介绍：
室外型BBU外观
室外型BBU现有型号：ODS41 01
室外型BBU内部：一个室外型BBU等于室内型的一块DUS板加机框的集成体
2.室外型PTN是室外型LTE BBU的传输配套，也有很好的防水功能。
室外型PTN外观：
室外型PTN内部很简单，接口功能基本和PTN620A十分接近 3.该套室外型设备在新城御景湾基站室外安装试点，经过一个月的风吹雨大，没有出现过任何故障，设备性能运行稳定，该设备十分适用于室内无安装环境，又无法实现BBU拉远安装到基站的场景。
4.

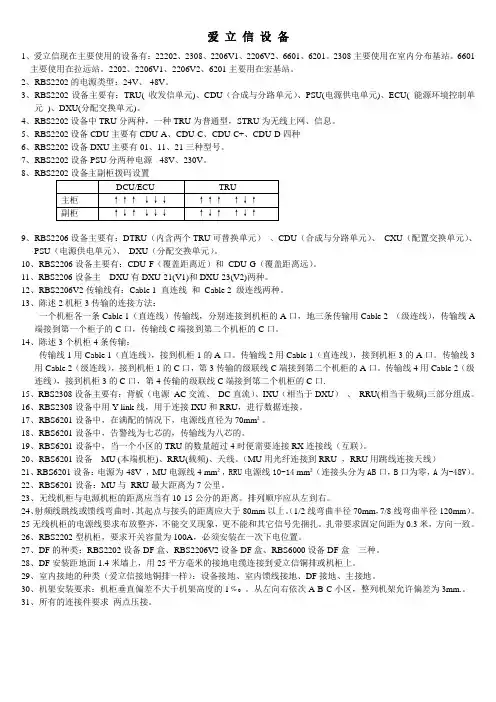

爱 立 信 设 备
1、爱立信现在主要使用的设备有：22202、2308、2206V1、2206V2、6601、6201。2308主要使用在室内分布基站。6601主要使用在拉远站。2202、2206V1、2206V2、6201主要用在宏基站。
2、RBS2202的电源类型：24V、-48V。
3、RBS2202设备主要有：TRU( 收发信单元)、CDU（合成与分路单元）、PSU(电源供电单元)、ECU( 能源环境控制单元 )、DXU(分配交换单元)。
4、RBS2202设备中TRU分两种，一种TRU为普通型，STRU为无线上网、信息。
5、RBS2202设备CDU主要有CDU-A、CDU-C、CDU-C+、CDU-D四种
6、RBS2202设备DXU主要有01、11、21三种型号。
7、RBS2202设备PSU分两种电源 -48V、230V。
8、RBS2202设备主副柜拨码设置
9、RBS2206设备主要有：DTRU（内含两个TRU可替换单元） 、CDU（合成与分路单元）、 CXU（配置交换单元）、PSU（电源供电单元）、 DXU（分配交换单元）。
10、RBS2206设备主要有：CDU-F（覆盖距离近）和 CDU-G（覆盖距离远）。
11、RBS2206设备主 DXU有DXU-21(V1)和DXU-23(V2)两种。
12、RBS2206V2传输线有：Cable 1 直连线 和 Cable 2 级连线两种。
13、陈述2机柜3传输的连接方法：
一个机柜各一条Cable 1（直连线）传输线，分别连接到机柜的A口，地三条传输用Cable 2 （级连线），传输线A端接到第一个柜子的C口，传输线C端接到第二个机柜的C口。
14、陈述3个机柜4条传输：
传输线1用Cable 1（直连线），接到机柜1的A口。传输线2用Cable 1（直连线），接到机柜3的A口。传输线3用Cable 2（级连线），接到机柜1的C口，第3传输的级联线C端接到第二个机柜的A口。传输线4用Cable 2（级连线），接到机柜3的C口，第4传输的级联线C端接到第二个机柜的C口.
爱立信OSS培训（初稿） written by Kelter

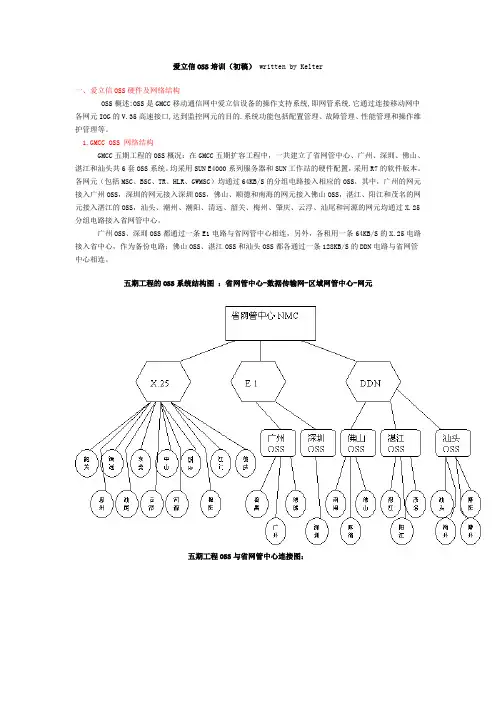

一、爱立信OSS硬件及网络结构
OSS概述:OSS是GMCC移动通信网中爱立信设备的操作支持系统,即网管系统.它通过连接移动网中各网元IOG的V.35高速接口,达到监控网元的目的.系统功能包括配置管理、故障管理、性能管理和操作维护管理等。
1.GMCC OSS 网络结构
GMCC五期工程的OSS概况：在GMCC五期扩容工程中，一共建立了省网管中心、广州、深圳、佛山、湛江和汕头共6套OSS系统。均采用SUN E4000系列服务器和SUN工作站的硬件配置，采用R7的软件版本。各网元（包括MSC、BSC、TR、HLR、GWMSC）均通过64KB/S的分组电路接入相应的OSS，其中，广州的网元接入广州OSS，深圳的网元接入深圳OSS，佛山、顺德和南海的网元接入佛山OSS，湛江、阳江和茂名的网元接入湛江的OSS，汕头、潮州、潮阳、清远、韶关、梅州、肇庆、云浮、汕尾和河源的网元均通过X.25分组电路接入省网管中心。
广州OSS、深圳OSS都通过一条E1电路与省网管中心相连，另外，各租用一条64KB/S的X.25电路接入省中心，作为备份电路；佛山OSS、湛江OSS和汕头OSS都各通过一条128KB/S的DDN电路与省网管中心相连。
五期工程的OSS系统结构图 ：省网管中心-数据传输网-区域网管中心-网元
五期工程OSS与省网管中心连接图：
GSM六期扩容工程将同时对OSS系统进行扩容，将在扩容现有广州、深圳、佛山、湛江、汕头5套OSS基础上，新建中山、顺德、东莞、江门、惠州、珠海、揭阳7套OSS系统。
广州、深圳的系统配置将从目前的R7.0B升级到R7.0C，然后升级到R8.1C配置，升级后多余的硬件将分别调配给珠海、佛山。东莞、顺德、中山、江门将采用全新的硬件配置，东莞、顺德、中山先采用R7.0的软件，然后在8月初爱立信公司推出R8.1软件版本后，再升级成R8.1珠海、江门、惠州和揭阳则直接在8月初采用R8.1的软件。
