电子工程设计规范

德信诚培训网

更多免费资料下载请进： 好好学习社区 电子设计规范

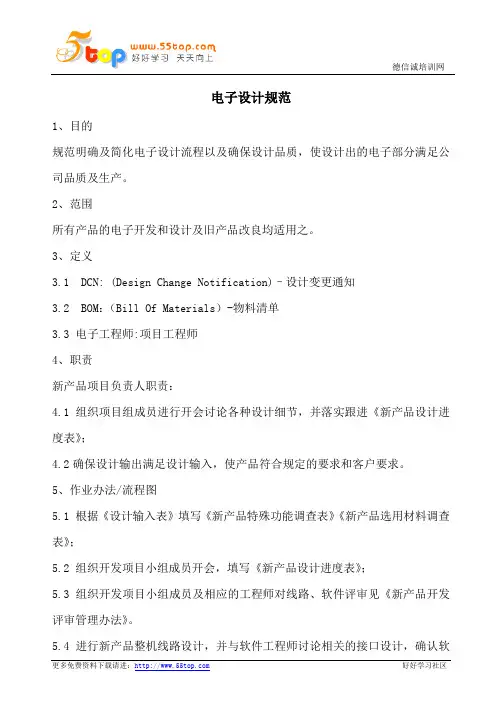

1、目的

规范明确及简化电子设计流程以及确保设计品质，使设计出的电子部分满足公司品质及生产。

2、范围

所有产品的电子开发和设计及旧产品改良均适用之。

3、定义

3.1 DCN: (Design Change Notification)–设计变更通知

3.2 BOM：（Bill Of Materials）-物料清单

3.3 电子工程师:项目工程师

4、职责

新产品项目负责人职责：

4.1组织项目组成员进行开会讨论各种设计细节，并落实跟进《新产品设计进度表》；

4.2确保设计输出满足设计输入，使产品符合规定的要求和客户要求。

5、作业办法/流程图

5.1 根据《设计输入表》填写《新产品特殊功能调查表》《新产品选用材料调查表》；

5.2 组织开发项目小组成员开会，填写《新产品设计进度表》；

5.3 组织开发项目小组成员及相应的工程师对线路、软件评审见《新产品开发评审管理办法》。

5.4 进行新产品整机线路设计，并与软件工程师讨论相关的接口设计，确认软 德信诚培训网

更多免费资料下载请进： 好好学习社区 件是否可行。

5.5 提供给结构工程师结构设计所需的各种端子及其它材料的封装，与结构工程师商讨PCB的合理摆放位置及装配关系，最后结构工程师将PCB外框及安装定位图（包括避位区间）以DXF格式email给电子工程师。

5.6 电子工程师交待好应注意的问题（模拟数字分地，安全距离，EMC，方便生产等等）见《PCB设计作业指导书》，提供一份线路图的拷贝给PCB工程师，提出要求完成日期。PCB工程师开始元件库的建立，并将线路图转化为PCB文件。

5.7 电子工程师在PCB布板过程中检查PCB布板是否合理，提出更改意见，PCB布板完成，电子工程师确认无误后组织项目小组成员及相应的工程师PCB板评审《新产品开发评审管理办法》，确认后由PCB工程师发文件打样，由采购中心通知供应商提供样板及部件转交研发部。

电子工程制图知识点总结

在电子工程领域，制图是必不可少的工作，它是设计和制造电子产品的起始点。制图不仅是设计师将自己的创意呈现给其他人的一种方式，更是工程师们在实际制造过程中获取信息的手段。因此，对于电子工程制图的掌握是非常重要的。本文将就电子工程制图的基础知识和常用技巧进行总结。

1. 电子工程制图的基础知识

1.1 制图的基本要求

在进行电子工程制图时，首先要了解制图的基本要求。首先，制图应该准确清晰，尺寸标注正确；其次，制图必须完整，不得遗漏任何重要信息；最后，对于复杂的电子产品，制图应该尽可能简洁明了。制图的基本要求是保证电子产品能够顺利进行生产和加工的基础。

1.2 制图的基本元素

制图的基本元素包括图形、线型、文字和尺寸标注。图形是指各种电子元件、部件、连接线等，线型是指制图中使用的不同种类的线的表示，文字是指在制图中使用的文字说明，尺寸标注则是对各种尺寸进行标注以便加工生产。

1.3 制图的基本规范

制图的规范性是保证制图准确性的关键，包括尺寸规范、标注规范、线型规范等。例如，尺寸应该使用公认的标注方式，标注的文字应该清晰易读，线型应该符合国际标准等。

2. 电子工程制图的常用技巧

2.1 正确绘制电子元件符号

在进行电子工程制图时，必须准确绘制各种电子元件的符号。各种电子元件包括电阻、电容、电感、二极管、晶体管等，它们都有自己的标准符号表示。

2.2 掌握连线方式

在电子工程制图中，连接线的绘制方式非常重要。应该根据实际情况选择合适的连接方式，例如直接连接、交叉连接、并联连接等。

2.3 合理布局电子元件

电子元件的布局必须合理，不得挤挤揉揉。各种元件、连接线的布局应该清晰明了，以便后期加工生产。

2.4 标注尺寸和文字 在电子工程制图中，尺寸标注和文字标注非常重要。尺寸标注应该准确标注各种尺寸，以便生产加工，文字标注应该清晰易读，便于他人理解。

东莞市城乡规划局建设工程设计方案电子图册技术规范

一、 总则

1) 为进一步提高我市城乡规划管理行政效能、决策和服务水平，加强城乡规划管理标准化、规范化和信息化建设，保障规划业务全流程网上服务系统的运行，根据相关法律法规和标准，特制定本规范。

2) 在本市范围内从事涉及建设工程设计方案设计和项目建设报建的单位，应当自觉遵守本规范。

二、方案电子图册文件规范

3) 根据《东莞市建设工程设计方案(建筑类)图册编制要求》的规定，建设工程设计方案应包含方案总平面图、方案资料图册、方案图纸图册和效果图四部分。

4) 方案电子图册中的方案总平面图和方案图纸图册为cad格式文件，方案资料图册为pdf格式文件，效果图为JPG格式文件。方案总平面图和方案图纸图册须由设计人员电子签名并加盖建设单位及设计单位电子印章。方案资料图册加盖加盖建设单位及设计单位电子印章。

5) 方案总平面图形成单独文件，方案图纸图册按制图要求，每一个图框分别形成单独的文件，存放在对应单体图目录中。文件名命名标准为：项目名称加半角状态连字符加图纸名称，例：某某小区-总平图.dwg或某某小区-1号楼XX层平面图（立面图等）.dwg。方案图纸图册的目录结构如下图示：

6) 网上报建系统中提交的方案图纸图册须连目录打包成压缩文件（zip或rar格式）上传。

三、方案电子图形绘制规范

7) 总平面图绘制要求

总平面图按米为单位绘制，比例为1/1，总平面图的坐标必须采用珠区坐标系，最终成果保持原位坐标，不可挪动、缩放及旋转等，图面上任一点要确保其X、Y坐标值与在AutoCAD中用“ID”命令查询所得X、Y坐标值一致；

8) 单体图绘制要求

单体图以毫米为单位按1:1比例绘制，平面图、立面图、剖面图保持相对一致，剖切位置应明确；

总平面图及单体图须采用AutoCAD2007以上版本的AutoCAD软件进行设计并处于模型空间（带图框），设计文件保存为AutoCAD2007版DWG格式。

电气工程中的电子元件规范要求与选型指南

电子元件是电气工程中不可或缺的一部分，其质量和性能直接影响到电气设备的工作效果和可靠性。为了确保电气工程的顺利进行，合适的规范要求和选型指南是必不可少的。本文将介绍电气工程中电子元件的规范要求和选型指南，以帮助工程师更好地进行元件选择和设计。

一、电子元件规范要求

1. 电子元件的标准化要求

为了确保电子元件的互换性和通用性，各种元件需要符合一定的标准化要求。例如，常用的二极管符号必须遵循国际电工委员会（IEC）的标准规定，这样在不同厂家的元件中，相同的符号代表相同的功能，方便工程师进行选型和替换。

同时，元件的封装也需要符合一定的标准，以便与电路板和其他元件进行连接。例如，表面贴装元件（SMD）的标准化尺寸和引脚排布，使得元件可以方便地焊接到电路板上，提高生产效率。

2. 电子元件的可靠性要求

在电气工程中，电子元件的可靠性是至关重要的。工程师在选型时需要考虑元件的寿命和工作环境，以确保设备的长期稳定运行。 元件的可靠性要求包括工作温度范围、耐电压、耐电流等参数。例如，如果元件需要在高温环境下工作，选型时需要选择耐高温的元件，以避免因过热造成元件损坏。

此外，一些元件还需要符合特定的可靠性认证标准，如国际电工委员会IEC第60068系列标准，这些标准规定了元件在各种不同环境条件下的可靠性要求。

3. 电子元件的安全要求

电气工程中的电子元件还需要满足一定的安全要求，以避免因元件故障导致的安全事故和人员伤害。

例如，一些元件需要通过安全认证，如欧洲联盟的CE认证和美国的UL认证，这些认证要求元件符合一系列的安全标准，包括电气安全、防火阻燃等要求。

此外，一些具有防水、防尘等特殊要求的元件也需要满足相关的防护等级，以适应各种特殊环境下的应用。

二、电子元件选型指南

1. 根据电路要求选择合适的元件

在电气工程中，工程师需要根据电路的需求来选择合适的电子元件。例如，如果电路中需要一个放大功能的元件，可以选择三极管或运放芯片；如果需要一个稳压功能的元件，可以选择稳压二极管或集成稳压芯片。 在选择元件时，需要考虑元件的参数和性能是否满足电路要求，如工作电压范围、频率响应、失真度等。
