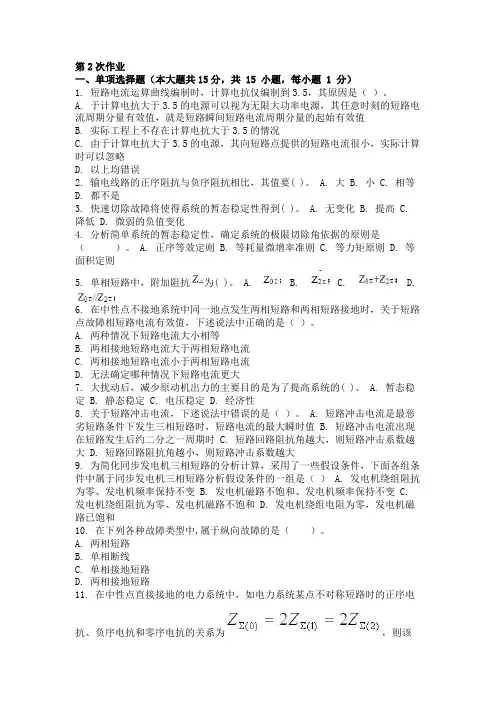

第2次作业
一、单项选择题（本大题共15分，共 15 小题，每小题 1 分）
1. 短路电流运算曲线编制时，计算电抗仅编制到3.5，其原因是（ ）。
A. 于计算电抗大于3.5的电源可以视为无限大功率电源，其任意时刻的短路电流周期分量有效值，就是短路瞬间短路电流周期分量的起始有效值
B. 实际工程上不存在计算电抗大于3.5的情况
C. 由于计算电抗大于3.5的电源，其向短路点提供的短路电流很小，实际计算时可以忽略
D. 以上均错误
2. 输电线路的正序阻抗与负序阻抗相比，其值要( )。 A. 大 B. 小 C. 相等
D. 都不是
3. 快速切除故障将使得系统的暂态稳定性得到( )。 A. 无变化 B. 提高 C.
降低 D. 微弱的负值变化
4. 分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（ ）。 A. 正序等效定则 B. 等耗量微增率准则 C. 等力矩原则 D. 等面积定则
5. 单相短路中，附加阻抗为( )。 A. B. C. D.
6. 在中性点不接地系统中同一地点发生两相短路和两相短路接地时，关于短路点故障相短路电流有效值，下述说法中正确的是（ ）。
A. 两种情况下短路电流大小相等
B. 两相接地短路电流大于两相短路电流
C. 两相接地短路电流小于两相短路电流
D. 无法确定哪种情况下短路电流更大
7. 大扰动后，减少原动机出力的主要目的是为了提高系统的( )。 A. 暂态稳定 B. 静态稳定 C. 电压稳定 D. 经济性
8. 关于短路冲击电流，下述说法中错误的是（ ）。 A. 短路冲击电流是最恶劣短路条件下发生三相短路时，短路电流的最大瞬时值 B. 短路冲击电流出现在短路发生后约二分之一周期时 C. 短路回路阻抗角越大，则短路冲击系数越大 D. 短路回路阻抗角越小，则短路冲击系数越大
9. 为简化同步发电机三相短路的分析计算，采用了一些假设条件，下面各组条件中属于同步发电机三相短路分析假设条件的一组是（ ） A. 发电机绕组阻抗为零、发电机频率保持不变 B. 发电机磁路不饱和、发电机频率保持不变 C.
1 / 9 单项选择题
1、短路电流最大有效值出现在（1）。A、短路发生后约半个周期时；
2、利用对称分量法分析计算电力系统不对称故障时，应选（2）相作为分析计算的基本相。B、特殊相
3、关于不对称短路时短路电流中的各种电流分量，下述说法中正确的是（3）。
C、短路电流中除非周期分量将逐渐衰减到零外，其它电流分量都将从短路瞬间的起始值衰减到其稳态值。
4、不管电力系统发生什么类型的不对称短路，短路电流中一定存在（2）。 B、正序分量和负序分量；
5、在简单电力系统中，如某点的三序阻抗021ZZZ,则在该地点发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序，应为（2）。B、三相短路、两相短路接地、两相短路、单相接地短路；
6、发电机－变压器单元接线，变压器高压侧母线上短路时，短路电流冲击系数应取（2）。B、1.8；
7、电力系统在事故后运行方式下，对并列运行静态稳定储备系数(%)PK的要求是（3）。C、(%)PK≧10。
8、下述各组中，完全能够提高电力系统并列运行暂态稳定性的一组是（2）。
B、变压器中性点经小电阻接地、线路装设重合闸装置、快速切除线路故障；
9、对于三相三柱式变压器，其正序参数、负序参数和零序参数的关系是（2）。
B、正序参数与负序参数相同，与零序参数不同；
10、分析计算电力系统并列运行静态稳定性的小干扰法和分析计算电力系统并列运行暂态稳定性的分段计算法，就其实质
而言都是为了求（1）。A、t曲线
1、计算12MW以上机组机端短路冲击电流时，短路电流冲击系数应取（2）。 B、1.9；
2、发电机三相电压为：)sin(tUuma、)120sin(0tUumb，)120sin(0tUumc，如将短路发生时刻作为时间的起点（0t），当短路前空载、短路回路阻抗角为800（感性）时，B相短路电流中非周期分量取得最大值的条件是（2） B、0110；
电力系统的稳态与暂态分析方法
稳态和暂态是电力系统分析中两个重要的概念。稳态分析主要用于评估电力系统在正常运行情况下的性能和稳定性，而暂态分析则关注电力系统在发生故障或其他异常情况下的响应和恢复过程。本文将介绍电力系统中的稳态与暂态分析方法，并探讨其在电力系统规划、运行和故障处理中的应用。
一、稳态分析方法
稳态是指电力系统在正常运行情况下，各电压、电流和功率等参数保持在稳定状态的能力。稳态分析主要涉及电压、功率、功率因数等参数的计算和评估。常用的稳态分析方法包括潮流计算、负荷流计算、电压稳定性评估等。
1. 潮流计算
潮流计算是稳态分析中最基础的方法之一，用于计算电力系统中各节点的电压、电流和功率等参数。通过潮流计算，可以确定电力系统中各节点的电压稳定程度，评估传输能力和合理分配负载等。常用的潮流计算方法包括高斯-赛德尔法、牛顿-拉夫逊法等。
2. 负荷流计算
负荷流计算是潮流计算的一种特殊形式，用于分析电力系统中负载的分布和负载对系统潮流的影响。负荷流计算可以帮助确定合理的负载分配方案，提高系统的稳定性和经济性。 3. 电压稳定性评估
电压稳定性是一个评估电力系统稳定性的重要指标，特别是在大规模电力系统中。电压稳定性评估主要通过计算稳态电压变化范围和电压裕度等参数来判断系统的电压稳定性，并采取相应的调整措施。
二、暂态分析方法
暂态是指电力系统在出现故障或其他异常情况下，系统中各参数发生瞬时变化并逐渐恢复到正常状态的过程。暂态分析主要关注电力系统在故障发生后的动态响应和恢复。常用的暂态分析方法包括短路分析、稳定性分析和电磁暂态分析等。
1. 短路分析
短路分析主要用于分析电力系统中发生短路故障时的电流和电压等参数的变化。通过短路分析，可以确定故障点、故障类型和故障电流等信息，为故障处理和保护设备的选择提供依据。
2. 稳定性分析
稳定性分析是评估电力系统在故障发生后是否能够保持稳定运行的一项重要工作。稳定性分析主要关注系统的动态行为和振荡特性，通过模拟故障后系统的响应来判断系统的稳定性和选择合适的控制策略。

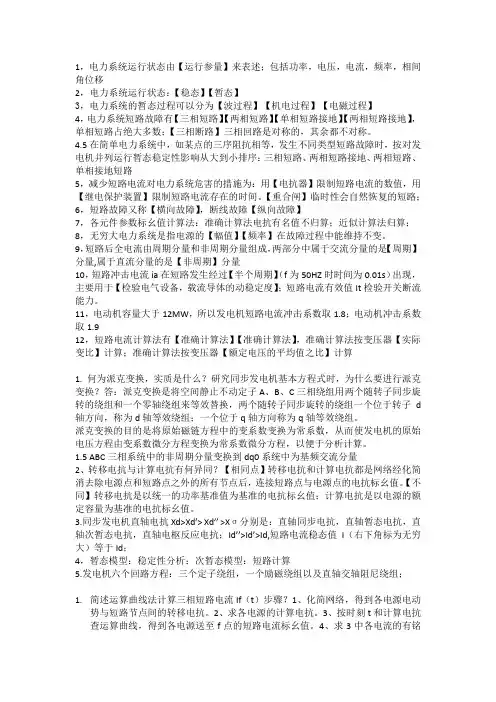

1，电力系统运行状态由【运行参量】来表述；包括功率，电压，电流，频率，相间角位移
2，电力系统运行状态：【稳态】【暂态】
3，电力系统的暂态过程可以分为【波过程】【机电过程】【电磁过程】
4，电力系统短路故障有【三相短路】【两相短路】【单相短路接地】【两相短路接地】，单相短路占绝大多数；【三相断路】三相回路是对称的，其余都不对称。
4.5在简单电力系统中，如某点的三序阻抗相等，发生不同类型短路故障时，按对发电机并列运行暂态稳定性影响从大到小排序：三相短路、两相短路接地、两相短路、单相接地短路
5，减少短路电流对电力系统危害的措施为：用【电抗器】限制短路电流的数值，用【继电保护装置】限制短路电流存在的时间。【重合闸】临时性会自然恢复的短路；
6，短路故障又称【横向故障】，断线故障【纵向故障】
7，各元件参数标幺值计算法：准确计算法电抗有名值不归算；近似计算法归算；
8，无穷大电力系统是指电源的【幅值】【频率】在故障过程中能维持不变。
9，短路后全电流由周期分量和非周期分量组成，两部分中属于交流分量的是【周期】分量,属于直流分量的是【非周期】分量
10，短路冲击电流ia在短路发生经过【半个周期】（f为50HZ时时间为0.01s）出现，主要用于【检验电气设备，载流导体的动稳定度】；短路电流有效值It检验开关断流能力。
11，电动机容量大于12MW，所以发电机短路电流冲击系数取1.8；电动机冲击系数取1.9
12，短路电流计算法有【准确计算法】【准确计算法】，准确计算法按变压器【实际变比】计算；准确计算法按变压器【额定电压的平均值之比】计算
1. 何为派克变换，实质是什么？研究同步发电机基本方程式时，为什么要进行派克变换？答：派克变换是将空间静止不动定子A、B、C三相绕组用两个随转子同步旋转的绕组和一个零轴绕组来等效替换，两个随转子同步旋转的绕组一个位于转子d轴方向，称为d轴等效绕组；一个位于q轴方向称为q轴等效绕组。
