空调制冷、暖通、除尘设备的产品标准针对某种产品规定了类型、技术要求、安全要求、试验方法、检验规则等内容，是制造、设计选用质量检验和验收的重要法律依据。标准中所规定的产品性能参数、安全和质量要求以及测试方法等内容有不少设计人员和用户很少了解，甚至部分制造厂也不太掌握。例如标准对风量、供冷量、供热量、风压等技术性能指标的规定是与国际标准接轨均允许有负偏差，一般为-5~-7%，选用选用产品时应考虑这一因素；又如空调机组的噪声限值均指机外噪声，而非其风机出口噪声，两者相差6~8dB(A)，并有声压级和声功率级之分，这对设计降噪措施是很重要的。标准对产品性能参数的试验方法都规写出特定的工况条件，如使用场合的条件与标准不符，应对性能作相应修正。但不少制造工厂的产品样本往往不注明工况条件及性能曲线，使设计人员和用户选用错误。因此，掌握和贯彻产品标准不仅对制造厂，对设计人员和用户也同样重要。

为了保证产品质量和正确选用设备，我国有关领导部门组建了空调制冷、暖通、除尘设备的标准化技术委员会，负责组织制订国家和行业标准，也建立了相应的产品质量监督检验机构。没有经过具有法定效力的产品质量监督检验单位测定的产品性能参数和结论，是没有法律效力的，甚至是不可信的。

1、我国空调制冷、暖通、除尘标准化技术委员会概况

1.1 由国家质量技术监督局、建设部领导和组建的“全国暖通空调净化设备标准化技术委员会”。负责组织制订采暖、通风、空调、净化设备国家和行业标准，现已制订公布了三十多项。

1.2 由国家质量技术监督局、国家机械工业局领导和组建的“全国冷冻设备标准化技术委员会”。负责冷冻设备和部分冷暖通风设备的国家和行业标准。现已制订了国家和行业标准约130项。

以上标准的项目数都不包括通用基础性标准

1.3 除以上两个标委会外，烟草、医药、建材等行业也建立了有关标委会，负责制订本行业的行业标准。

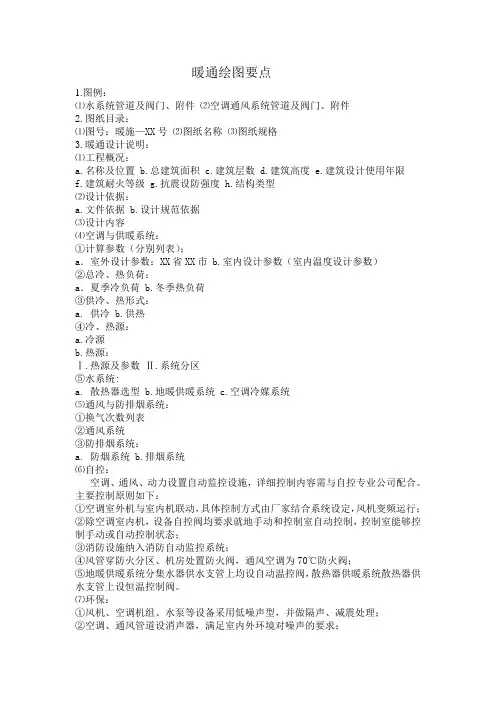

暖通绘图要点

1.图例：

⑴水系统管道及阀门、附件 ⑵空调通风系统管道及阀门、附件

2.图纸目录：

⑴图号：暖施—XX号 ⑵图纸名称 ⑶图纸规格

3.暖通设计说明：

⑴工程概况：

a.名称及位置 b.总建筑面积 c.建筑层数 d.建筑高度 e.建筑设计使用年限

f.建筑耐火等级 g.抗震设防强度 h.结构类型

⑵设计依据：

a.文件依据 b.设计规范依据

⑶设计内容

⑷空调与供暖系统：

①计算参数（分别列表）；

a．室外设计参数：XX省XX市 b.室内设计参数（室内温度设计参数）

②总冷、热负荷：

a．夏季冷负荷 b.冬季热负荷

③供冷、热形式：

a. 供冷 b.供热

④冷、热源：

a.冷源

b.热源：

Ⅰ.热源及参数 Ⅱ.系统分区

⑤水系统:

a. 散热器选型 b.地暖供暖系统 c.空调冷媒系统

⑸通风与防排烟系统：

①换气次数列表

②通风系统

③防排烟系统：

a. 防烟系统 b.排烟系统

⑹自控：

空调、通风、动力设置自动监控设施，详细控制内容需与自控专业公司配合。主要控制原则如下：

①空调室外机与室内机联动，具体控制方式由厂家结合系统设定，风机变频运行；②除空调室内机，设备自控阀均要求就地手动和控制室自动控制，控制室能够控制手动或自动控制状态；

③消防设施纳入消防自动监控系统；

④风管穿防火分区、机房处置防火阀，通风空调为70℃防火阀；

⑤地暖供暖系统分集水器供水支管上均设自动温控阀，散热器供暖系统散热器供水支管上设恒温控制阀。

⑺环保：

①风机、空调机组、水泵等设备采用低噪声型，并做隔声、减震处理；

②空调、通风管道设消声器，满足室内外环境对噪声的要求； ③卫生间废气直接高位排除室外；

④厨房设置油烟净化装置，净化后废气高位排出室外。

4.公共建筑设备节能专属：

⑴名称及位置 ⑵总建筑面积 ⑶建筑层数 ⑷建筑高度 ⑸建筑使用年限

⑹建筑耐火等级 ⑺抗震设防强度 ⑻结构类型 ⑼建筑体型系数及窗墙比

暖通空调制图标准

暖通空调制图标准是指在暖通空调系统设计和施工过程中，需要遵循的一系列规范和标准。这些标准的制定是为了保证暖通空调系统的安全、高效运行，同时也是为了规范行业发展，提高设计和施工质量。在实际工程中，遵循制图标准可以有效减少设计和施工中的问题和纠纷，提高工程的质量和效率。本文将就暖通空调制图标准进行详细介绍。

首先，暖通空调制图标准包括了建筑物内外的管道、设备、阀门等的图样和标注规范。在绘制暖通空调系统的图纸时，需要按照相关标准规范进行，确保图纸的准确性和清晰度。标准的图样和标注规范可以有效避免因图纸不清晰或标注错误导致的施工问题，提高了工程的施工质量。

其次，暖通空调制图标准还包括了管道、设备的尺寸、布局、连接方式等方面的规范。在设计和绘制管道、设备的图纸时，需要按照相关标准规范进行，保证管道、设备的尺寸、布局和连接方式符合规范要求。这样可以避免因尺寸、布局、连接方式不当导致的系统运行问题，确保系统的安全、高效运行。

此外，暖通空调制图标准还规定了相关设备、材料的选用和安装要求。在设计和绘制图纸时，需要按照相关标准规范选择合适的设备和材料，并严格按照标准规范进行安装。这样可以确保设备、材料的质量和性能符合要求，避免因设备、材料问题导致的系统故障和安全隐患。

最后，暖通空调制图标准还规定了图纸的归档和管理要求。在设计和施工完成后，需要按照相关标准规范对图纸进行归档和管理，确保图纸的完整性和准确性。这样可以为系统的后期运维和维护提供便利，保证系统长期稳定运行。

总之，暖通空调制图标准是暖通空调系统设计和施工过程中必须遵循的一系列规范和标准。遵循制图标准可以有效保证系统的安全、高效运行，提高设计和施工质量。因此，设计人员和施工人员在工作中务必严格按照相关标准规范进行，确保系统的质量和安全。

采暖通风与空气调节制图标准

GBJ114-88

第一章 总则

第1.0.1条 为了使采暖通风与空气调节 （以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。

第1.0.2条 本标准适用于采暖室内部分、通风与空气调节的下列工程制图：

一、新建、改建、扩建工程的各阶段设计图、竣工图；

二、原有建筑物、构筑物等的实测图；

三、通用图、标准图。

第1.0.3条 采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。

第二章 一般规定

第一节 图线

第2.1.1条 图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。

第2.1.2条 采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。

线型 表2.1.2

名称 线宽 用途

粗实线 B 1、采暖供水、供汽干管、立管

2、风管及部件轮廓线

3、系统图中的管线

4、设备、部件编号的索引标志线

5、非标准部件的外轮廓线

中实线 0.5b 1、散热器及散热器的连接支管线

2、采暖、通风、空气调节设备的轮廓线

3、风管的法兰盘线

细实线 0.35b 1、平、剖面图中土建轮廓线

2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等

粗虚线 B 1、采暖回水管、凝结水管

2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。

中虚线 0.5b 风管被遮挡部分的轮廓线

细虚线 0.35b 1、原有风管轮廓线

2、采暖地沟

3、工艺设备被遮挡部分的轮廓线

细点划线 0.35b 1、设备中心线、轴心线

2、风管及部件中心线3、定位轴线

细双点划线 0.35b 工艺设备外轮廓线
