水质自动监测系统介绍

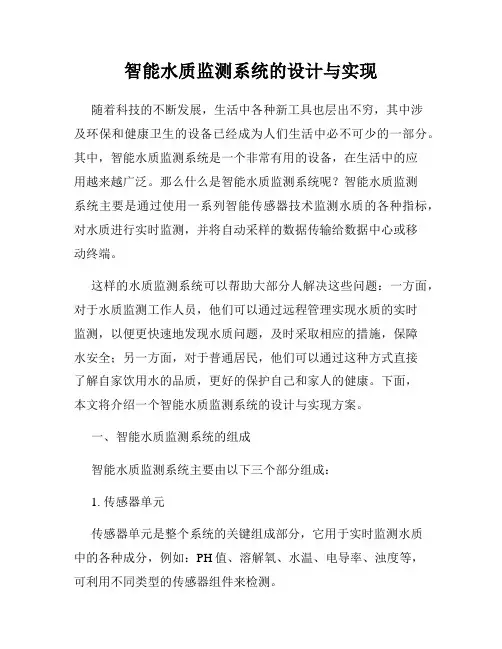

智能水质监测系统的设计与实现

随着科技的不断发展，生活中各种新工具也层出不穷，其中涉及环保和健康卫生的设备已经成为人们生活中必不可少的一部分。其中，智能水质监测系统是一个非常有用的设备，在生活中的应用越来越广泛。那么什么是智能水质监测系统呢？智能水质监测系统主要是通过使用一系列智能传感器技术监测水质的各种指标，对水质进行实时监测，并将自动采样的数据传输给数据中心或移动终端。

这样的水质监测系统可以帮助大部分人解决这些问题：一方面，对于水质监测工作人员，他们可以通过远程管理实现水质的实时监测，以便更快速地发现水质问题，及时采取相应的措施，保障水安全；另一方面，对于普通居民，他们可以通过这种方式直接了解自家饮用水的品质，更好的保护自己和家人的健康。下面，本文将介绍一个智能水质监测系统的设计与实现方案。

一、智能水质监测系统的组成

智能水质监测系统主要由以下三个部分组成：

1. 传感器单元

传感器单元是整个系统的关键组成部分，它用于实时监测水质中的各种成分，例如：PH值、溶解氧、水温、电导率、浊度等，可利用不同类型的传感器组件来检测。 2. 转换器单元

由于传感器组件输出的信号通常是模拟信号，需要经过数字转换器转化为数字信号，才能被解读。

3. 数据中心

数据中心是整个系统的“大脑”，主要负责接收传感器单元和转换器单元传输的数据，并将它们转化为可视化、清晰的数据输出，最终呈现给用户。

二、智能水质监测系统的设计要点

1. 传感器的选择和安装

不同的水质指标需要不同类型和不同种类的传感器来检测。例如，PH值的测量可以使用玻璃电极传感器，而浊度可以使用低散射光测量，电导率和温度可以使用电导传感器和温度传感器等。

在传感器的安装过程中，需要考虑很多因素，例如传感器距离和深度，传感器的安装位置，还要注意避免暴露在阳光下，以免读数失真，或者是有可能被污染。因此，在安装时应该准确识别出不同的因素，并根据不同的因素进行合理安装。

水质自动监测系统方案

水质是人类生活中必不可少的资源，而水质的安全与否关系到人民群众的健康和生活质量。为了保障水质的安全和监测水质的情况，我们需要建立一个水质自动监测系统。

一、系统架构

1.传感器网络：将传感器布设在水源地、供水管道及水处理设备等关键位置，用于实时采集水质数据。

2.数据传输网络：建立无线数据传输网络，将传感器采集到的数据传输至数据服务器。

3.数据服务器：用于存储、处理、管理和分析水质数据，实现数据的长期保存和快速检索。

4.数据展示平台：将水质数据以直观、易懂的方式呈现给相关部门和用户，用于监测和评估水质状况。

5.告警系统：当水质数据异常时，系统能够自动发出告警并发送给相关部门，及时采取措施。

二、传感器选择

1.温度传感器：监测水温变化，用于评估水体热稳定性。

2.PH传感器：检测水体的酸碱度，用于评估水体的酸碱平衡情况。

3.溶解氧传感器：监测水中的溶解氧含量，用于衡量水体中的氧气水平。

4.高浊度传感器：监测水体中颗粒物的浓度，用于评估水的清洁程度。 5.电导率传感器：测量水体的导电性，用于评估水体中的溶质含量。

三、数据传输和处理

1.采用物联网技术，将传感器采集到的水质数据传输至数据服务器。

2.数据服务器进行数据的存储、处理和管理，利用大数据分析技术实时监测水质状况和预测水质变化趋势。

3.利用数据挖掘技术，分析水质数据，找出水质异常的规律，并与历史数据进行比较，预测水质走势。

四、数据展示和告警

1.设计数据展示平台，将水质数据以图表、报表等形式直观显示，方便用户了解水质状况。

2.设计告警系统，当水质超出正常范围时，系统能够自动发出告警通知，并将告警信息发送给相关部门。

3.告警信息包括水质异常类型、发生时间、位置等详细信息，方便相关部门及时采取措施。

五、系统优势

1.实时监测：系统能够实时采集、传输和处理水质数据，及时发现水质问题。

2.高效精准：采用先进的传感器和数据处理技术，能够对水质进行精确评估和分析。

+\

水质在线监测系统，通过建立无人值守实时监控的水质自动监测站，可以及时获得连续在线的水质监测数据( 常规五参数、COD、氨氮、重金属、生物毒性等)，利用现代信息技术进行数据采集并将有关水质数据传送至环保信息中心，实现环保信息中心对自动监测站的远程监控，有利于全面、科学、真实地反映各监测点的水质情况，及时、准确地掌握水质状况和动态变化趋势。水质在线监测系统由水质在线分析仪、采样系统、辅助参数监测系统等组成。

其中水质在线分析仪是基于紫外全光谱技术的连续在线式水中有机物浓度分析仪，在水质的在线监测方面与传统的COD化学法和现有的紫外单/双波长法相比均具有非常明显的技术优势，同时给用户的使用带来了明显的经济效益，具体表现如下：

与传统的COD化学法在线监测设备想比，在技术上具有结构简单、可靠性高、响应速度快（1秒钟一个数据）实时性高、不存在二次污染等特点，从经济效益上讲水质在线分析仪具有运行费用低、维护周期特别长（一般可达到半年之久）、维护量小等显著特点。

与现有的紫外单/双波长法（利用污水在254nm处的吸光度与污水中COD之间的线性关系测定COD浓度）相比具有测试准确度高、检测范围宽、维护周期特别长（一般可达到半年之久）、维护量小等显著特点。这是因为单波长法仅能对有机污染物组分较为单一的污水或者污水中所含有机污染物组分相对固定的污水进行COD的测定，而对于污染物组分复杂多变的样品由于吸光度与COD之间的相关性较差直接导致测试结果的误差增大。紫外全谱扫描技术则通过污水的紫外光谱数据与有机污染物浓度之间所建立的数学模型来预测水中有机污染物的浓度，由于模型本身的外推能力会使测试准确度随着用户的使用时间增长而愈来愈高。在检测范围上采用专利型在线稀释装置，可以满足在不更换或调整比色皿的+\

情况下直接测量浓度超过1000mg/L的水样。

辅助参数测试系统中的pH、氧化还原电位和温度采用具有温度补偿功能的氧化还原电极法监测水样的pH值、氧化还原电位和水温；流量测量采用明渠流量计实时监测；电导率的检测通过电导率传感器完成；浊度和悬浮固体的检测通过可见光透射和散射的原理进行测定；溶解氧的测定采用电极法。

水质在线监测系统介绍

水质在线监测系统是一种可以实时监测水质的技术，通过各种传感器和监测设备，可以监测水体中的溶解氧、浊度、PH值、温度、电导率等多种水质指标。该系统广泛应用于水资源管理、环境监测、水处理以及水质保护等领域。

水质在线监测系统的主要组成部分包括传感器、数据传输设备、数据处理系统和用户界面。传感器是水质在线监测系统的核心部件，用于采集水体中的各种水质指标。根据需要，可以选择不同类型的传感器，如溶解氧传感器、PH传感器、浊度传感器等。这些传感器可以安装在水体中或者在水管中，通过连续监测水质指标来实现对水质的监测。

数据传输设备用于将传感器采集到的数据传输到数据处理系统。目前，常用的数据传输方式包括有线传输和无线传输。有线传输方式通常使用以太网、RS485等接口，可以使用标准网络设备进行数据传输。无线传输方式常用的有GPRS、3G、4G和无线局域网等，可以实现远程监测和控制。

数据处理系统是水质在线监测系统的核心，主要用于接收、存储、处理和分析传感器采集到的数据。数据处理系统可以使用专用的硬件设备或者云计算平台。对于小规模的应用，可以使用单机版的数据处理系统，对于大规模的应用，可以使用分布式的数据处理系统。数据处理系统可以根据需要进行灵活的配置，可以设置报警阈值，当水质指标超过设定的阈值时，系统会自动报警，提醒操作人员进行处理。

用户界面是水质在线监测系统的用户接口，通过用户界面可以实时查看监测结果，分析历史数据，设置参数等。用户界面可以使用计算机、手机、平板等设备进行访问，可以通过Web页面、移动应用程序等方式实现。用户界面可以根据需要进行定制，可以根据用户的需求添加或删除功能。

1.实时性：水质在线监测系统可以实时监测水质指标，不受时间和空间的限制。可以随时获取水质数据，及时了解水体的污染情况。

2.自动化：水质在线监测系统可以实现自动采集、传输和处理数据，消除了人工采样和分析所带来的误差。可以大大提高数据的准确性和可靠性。
