PCM测试方法范文

PCM设备自环测试

作者：gzyinxun 来源：原创 日期：2012-10-30 14:43:51 人气：129标签：

对于PCM传输设备而言,自环测试简称自环是PCM设备故障定位时最常用的一种方法,也称环路检测法;PCM设备的自环测试方法有多种,可按不同的类型来划分;

按自环的信号方向来分有：PCM设备内自环测试和PCM设备外自环测试;

设备内自环测试：就是将本端站的PCM设备设备E1链路收Rx和发Tx通过一条较短的同轴电缆连接起来,若设备只亮PWR灯,无其他告警灯亮,则证明本站设备正常无故障,作用是用来检查本站设备是否有故障;

设备外自环测试：就是将对端站的PCM设备撤离,把链接对端站的2M电路接头收发自环,而不是将远端设备收发自环;从而来观察本端设备是否只有PWR灯亮,无其他告警灯亮,在本端设备无故障的情况下就可以来判断传输链路是否有故障,作用是用来检查对端站及传输链路是否有故障;

按自环的信号等级来划分,PCM设备自环测试又可分为：2Mbit／s自环CU、TU自环、单支路自环以及外围设备自环,自环分别检查各自的单元是否有故障;通过设备各种不同的自环,就可逐级地分离出故障点来,从而排除故障;比如整个系统不工作,怀疑某块CU板有故障时作2Mbit／s自环判定；某类支路如数据或4WE&M用户出现中断,怀疑该TU板故障时作单支路自环检测；需要注意的是,自环时还须注意接口特性,如4WE&M的收发电平是否一致,因此必要时须加衰减器;

同时,我们也可以对局端设备或远端设备来进行单独的自环测试,从而来确定是局端设备有故障还是远端设备有故障;也是使用一根同轴电缆来连接设备本身的E1链路收发自环,看设备是否只亮PWR灯,但是远端的PCM设备要把时钟改为主时钟,因为PCM设备出厂前,局端站设备默认为主时钟,远端站设备默认为从时钟;来各自进行单独判断局端设备或远端设备是否有故障;

PCM设备自环测试是解决故障比较好的一种方法,经过银讯公司以往经验和统计,传输故障高发生事件分别为：2M电路接触不良、设备自环、接头虚焊、收发接反、鸳鸯线、标签错误等;因此,当发生传输故障时,首先我们就可以从可能发生的高概率事件入手,层层分析,逐段自环,问题就可迎刃而解,达到事半功倍的效果;

天津市嘉信技术工程公司 PCM应用经验资料之2

1

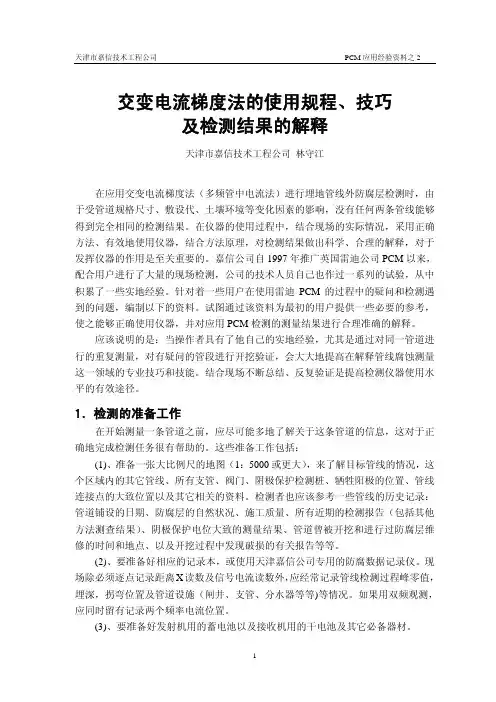

交变电流梯度法的使用规程、技巧

及检测结果的解释

天津市嘉信技术工程公司 林守江

在应用交变电流梯度法（多频管中电流法）进行埋地管线外防腐层检测时，由

于受管道规格尺寸、敷设代、土壤环境等变化因素的影响，没有任何两条管线能够

得到完全相同的检测结果。在仪器的使用过程中，结合现场的实际情况，采用正确

方法、有效地使用仪器，结合方法原理，对检测结果做出科学、合理的解释，对于

发挥仪器的作用是至关重要的。嘉信公司自1997年推广英国雷迪公司PCM以来，

配合用户进行了大量的现场检测，公司的技术人员自己也作过一系列的试验，从中

积累了一些实地经验。针对着一些用户在使用雷迪PCM的过程中的疑问和检测遇

到的问题，编制以下的资料。试图通过该资料为最初的用户提供一些必要的参考，

使之能够正确使用仪器，并对应用PCM检测的测量结果进行合理准确的解释。

应该说明的是：当操作者具有了他自己的实地经验，尤其是通过对同一管道进

行的重复测量，对有疑问的管段进行开挖验证，会大大地提高在解释管线腐蚀测量

这一领域的专业技巧和技能。结合现场不断总结、反复验证是提高检测仪器使用水

平的有效途径。

1．检测的准备工作

在开始测量一条管道之前，应尽可能多地了解关于这条管道的信息，这对于正

确地完成检测任务很有帮助的。这些准备工作包括：

(1)、准备一张大比例尺的地图（1：5000或更大），来了解目标管线的情况，这

个区域内的其它管线、所有支管、阀门、阴极保护检测桩、牺牲阳极的位置、管线

连接点的大致位置以及其它相关的资料。检测者也应该参考一些管线的历史记录：

管道铺设的日期、防腐层的自然状况、施工质量、所有近期的检测报告（包括其他

方法测查结果）、阴极保护电位大致的测量结果、管道曾被开挖和进行过防腐层维

修的时间和地点、以及开挖过程中发现破损的有关报告等等。

(2)、要准备好相应的记录本，或使用天津嘉信公司专用的防腐数据记录仪。现

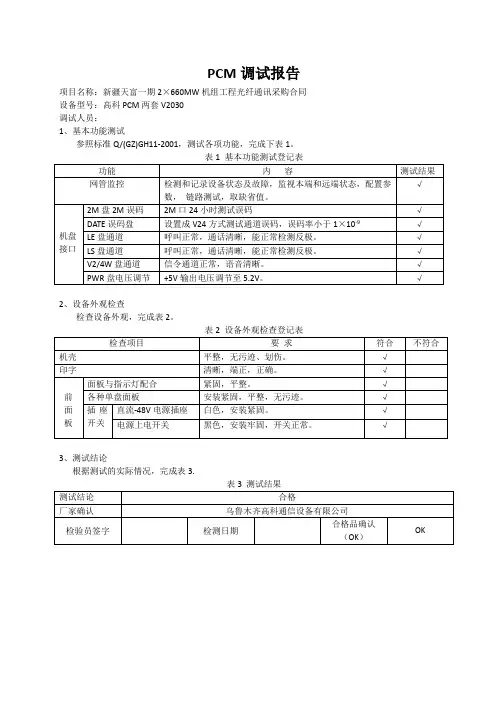

PCM调试报告

项目名称：新疆天富一期2×660MW机组工程光纤通讯采购合同

设备型号：高科PCM两套V2030

调试人员：

1、基本功能测试

参照标准Q/(GZ)GH11-2001，测试各项功能，完成下表1。

表1 基本功能测试登记表

功能 内 容 测试结果

网管监控 检测和记录设备状态及故障，监视本端和远端状态，配置参数， 链路测试，取缺省值。 √

机盘

接口 2M盘2M误码 2M口24小时测试误码 √

DATE误码盘 设置成V24方式测试通道误码，误码率小于1×10-9 √

LE盘通道 呼叫正常，通话清晰，能正常检测反极。 √

LS盘通道 呼叫正常，通话清晰，能正常检测反极。 √

V2/4W盘通道 信令通道正常，语音清晰。 √

PWR盘电压调节 +5V输出电压调节至5.2V。 √

2、设备外观检查

检查设备外观，完成表2。

表2 设备外观检查登记表

检查项目 要 求 符合 不符合

机壳 平整，无污迹、划伤。 √

印字 清晰，端正，正确。 √

前

面

板 面板与指示灯配合 紧固，平整。 √

各种单盘面板 安装紧固，平整，无污迹。 √

插座开关 直流-48V电源插座 白色，安装紧固。 √

电源上电开关 黑色，安装牢固，开关正常。 √

3、测试结论

根据测试的实际情况，完成表3.

表3 测试结果

测试结论 合格

厂家确认 乌鲁木齐高科通信设备有限公司

检验员签字 检测日期 合格品确认（OK） OK

实验2、PCM实验

实验 2 PCM 编译码实验

⼀、实验⽬的1.理解 PCM 编译码原理及 PCM 编译码性能；

2.熟悉 PCM 编译码专⽤集成芯⽚的功能和使⽤⽅法及各种时钟间的关系；

3.熟悉语⾳数字化技术的主要指标及测量⽅法。

⼆、实验原理1.抽样信号的量化原理

模拟信号抽样后变成在时间离散的信号后，必须经过量化才成为数字信号。

模拟信号的量化分为均匀量化和⾮均匀量化两种。把输⼊模拟信号的取值域按等距离分割的量化就称为均匀量化，每个量化区间的量化电平

均取在各区间的中点，如下图所⽰。

图 2-1 均匀量化过程⽰意图

均匀量化的主要缺点是⽆论抽样值⼤⼩如何，量化噪声的均⽅根值都固定不变。因此，当信号m(t ) 较⼩时，则信号量化噪声功率⽐也很⼩。这样，对于弱信号时的量化信噪⽐就难以达到给定的要求。通常把满⾜信噪⽐要求的输⼊信号取值范围定义为动态范围，那么，均匀量化时的信号动态范围将受到较⼤的限制。为了克服这个缺点，实际中往往采⽤⾮均匀量化的⽅法。

⾮均匀量化是根据信号的不同区间来确定量化间隔的。对于信号取值⼩的区间，其量化间隔D v 也⼩；反之，量化间隔就⼤。⾮均匀量化与均匀量化相⽐，有两个突出的优点：⾸先，当输⼊量化器的信号具有⾮均匀分布的概率密度（实际中往往是这样）时，⾮均匀量化器

的输出端可以得到较⾼的平均信号量化噪声功率⽐；其次，⾮均匀量化时，量化噪声功率的均⽅根值基本上与信号抽样值成⽐例，因此量化噪声对⼤、⼩信号的影响⼤致相同，即改善了⼩信号时的信噪⽐。

⾮均匀量化的实际过程通常是将抽样值压缩后再进⾏均匀量化。现在⼴泛采⽤两种对数

压缩，美国采⽤压缩律，我国和欧洲各国均采⽤ A 压缩律。本实验中 PCM 编码⽅式也是采⽤ A 压缩律。A 律压扩特性是连续曲线，实际中往往都采⽤近似于 A 律函数规律的 13 折线（A=）的压扩特性。这样，它基本保持连续压扩特性曲线的优点，⼜便于⽤数字电路来实

现，如下图所⽰。

图2-2 13 折线特性
