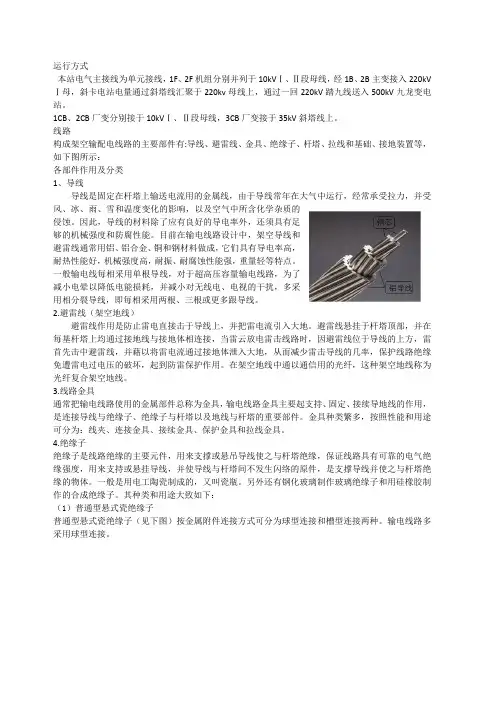

运行方式
本站电气主接线为单元接线，1F、2F机组分别并列于10kVⅠ、Ⅱ段母线，经1B、2B主变接入220kVⅠ母，斜卡电站电量通过斜塔线汇聚于220kv母线上，通过一回220kV踏九线送入500kV九龙变电站。
1CB、2CB厂变分别接于10kVⅠ、Ⅱ段母线，3CB厂变接于35kV斜塔线上。
线路
构成架空输配电线路的主要部件有:导线、避雷线、金具、绝缘子、杆塔、拉线和基础、接地装置等，如下图所示：
各部件作用及分类
1、导线
导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。
一般输电线每相采用单根导线，对于超高压容量输电线路，为了减小电晕以降低电能损耗，并减小对无线电、电视的干扰，多采用相分裂导线，即每相采用两根、三根或更多跟导线。
2.避雷线（架空地线）
避雷线作用是防止雷电直接击于导线上，并把雷电流引入大地。避雷线悬挂于杆塔顶部，并在每基杆塔上均通过接地线与接地体相连接，当雷云放电雷击线路时，因避雷线位于导线的上方，雷首先击中避雷线，并藉以将雷电流通过接地体泄入大地，从而减少雷击导线的几率，保护线路绝缘免遭雷电过电压的破坏，起到防雷保护作用。在架空地线中通以通信用的光纤，这种架空地线称为光纤复合架空地线。
3.线路金具
通常把输电线路使用的金属部件总称为金具，输电线路金具主要起支持、固定、接续导地线的作用，是连接导线与绝缘子、绝缘子与杆塔以及地线与杆塔的重要部件。金具种类繁多，按照性能和用途可分为：线夹、连接金具、接续金具、保护金具和拉线金具。
4.绝缘子
模块1 输电线路基础知识
【模块描述】本模块主要介绍输电线路的基础知识。通过概念描述和图例讲解，使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装置及附属设施等元件。
【正文】
一、输电线路的构成
输电的通路由电力线路、变配电设备构成。
输电线路从结构可分为架空线路和电缆线路两类。
构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等，如图。
134671025891－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；
6－拉线；7－拉线盘；8－接地引下线；9－接地装置；
10－底盘；11－导线；12-防振锤； 98接地装置俯视图 11
12
二、各部件作用及分类
(一)、导线
导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。
现在的输电线路多采用中心为机械强度高的钢线，周围是电导率较高的硬铝绞线的钢芯铝绞线，如图0-2所示。钢芯铝绞线比铜线电导率略小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。钢芯铝绞线由于其抗拉强度大，弧垂小，所以可以使档距放大。
钢芯铝绞线按其铝、钢截面比的不同，分为正常型（LGJ）、加强型（LGJJ）、轻型（LGJQ）三种。在高压输电线路中，采用正常型较多。在超高压线路中采用轻型较多。在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。
铝合金线比纯铝线有更高的机械强度，大致与钢芯铝绞线强度相当，但重量134675892接地装置俯视图 781－避雷线；2－双分裂导线；3－塔头；4－绝缘子；
输电线路基础培训资料
电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。按电能性质分类有交流输电线路和直流输电线路。按电压等级有输电线路和配电线路之分。输电线电压等级一般在35kV及以上。目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。配电线路担负分配电能任务的线路，称为配电线路。我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
.
. 一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。
二、架空输配电线路的组成
1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。
导线的作用是传递电能。为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。杆塔要稳定耸立于地面之上，必须借助基础。为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。
2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。它由导线、架空地线 、绝缘子串 、杆塔、接地装置等组成。导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。超高压输电则多采用分裂导线。架空地线(又称避雷线 ）设置于输电导线的上方 ，用于保护线路免遭雷击。重要的输电线路通常用两根架空地线。绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。每串绝缘子个数由输电电压等级决定。杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。架空输电线路所经路径还要有足够的地面宽度和净空走廊。
下面仅介绍架空输电线路主要部件
1．杆塔
杆塔是钢筋混凝土电杆与铁塔的总称。杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。杆塔全高指杆塔呼称高与塔头的高度之和。杆塔的档距指相邻杆塔导线悬挂点之间的水平距离。
