火焰切割机调火技巧

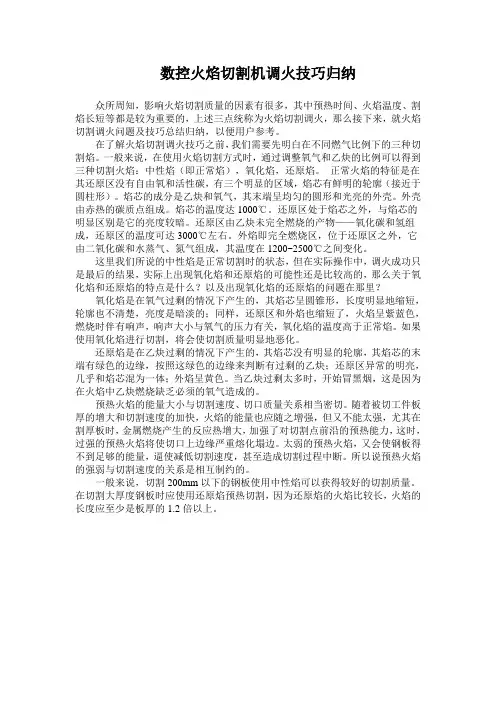

数控火焰切割机调火技巧归纳

众所周知，影响火焰切割质量的因素有很多，其中预热时间、火焰温度、割焰长短等都是较为重要的，上述三点统称为火焰切割调火，那么接下来，就火焰切割调火问题及技巧总结归纳，以便用户参考。

在了解火焰切割调火技巧之前，我们需要先明白在不同燃气比例下的三种切割焰。一般来说，在使用火焰切割方式时，通过调整氧气和乙炔的比例可以得到三种切割火焰：中性焰（即正常焰），氧化焰，还原焰。 正常火焰的特征是在其还原区没有自由氧和活性碳，有三个明显的区域，焰芯有鲜明的轮廓（接近于圆柱形）。焰芯的成分是乙炔和氧气，其末端呈均匀的圆形和光亮的外壳。外壳由赤热的碳质点组成。焰芯的温度达1000℃。还原区处于焰芯之外，与焰芯的明显区别是它的亮度较暗。还原区由乙炔未完全燃烧的产物——氧化碳和氢组成，还原区的温度可达3000℃左右。外焰即完全燃烧区，位于还原区之外，它由二氧化碳和水蒸气、氮气组成，其温度在1200~2500℃之间变化。

这里我们所说的中性焰是正常切割时的状态，但在实际操作中，调火成功只是最后的结果，实际上出现氧化焰和还原焰的可能性还是比较高的，那么关于氧化焰和还原焰的特点是什么？以及出现氧化焰的还原焰的问题在那里？

氧化焰是在氧气过剩的情况下产生的，其焰芯呈圆锥形，长度明显地缩短，轮廓也不清楚，亮度是暗淡的；同样，还原区和外焰也缩短了，火焰呈紫蓝色，燃烧时伴有响声，响声大小与氧气的压力有关，氧化焰的温度高于正常焰。如果使用氧化焰进行切割，将会使切割质量明显地恶化。

还原焰是在乙炔过剩的情况下产生的，其焰芯没有明显的轮廓，其焰芯的末端有绿色的边缘，按照这绿色的边缘来判断有过剩的乙炔；还原区异常的明亮，几乎和焰芯混为一体；外焰呈黄色。当乙炔过剩太多时，开始冒黑烟，这是因为在火焰中乙炔燃烧缺乏必须的氧气造成的。

预热火焰的能量大小与切割速度、切口质量关系相当密切。随着被切工件板厚的增大和切割速度的加快，火焰的能量也应随之增强，但又不能太强，尤其在割厚板时，金属燃烧产生的反应热增大，加强了对切割点前沿的预热能力，这时，过强的预热火焰将使切口上边缘严重熔化塌边。太弱的预热火焰，又会使钢板得不到足够的能量，逼使减低切割速度，甚至造成切割过程中断。所以说预热火焰的强弱与切割速度的关系是相互制约的。

数控火焰切割机切割时一般选用中性焰或轻微的氧化焰。在切割过程中要保证火焰的强度要适中，应根据工件厚度、割嘴种类和质量要求选用预热火焰。

在气割厚钢板时，龙门式数控火焰切割机由于气割速度较慢，为防止割缝上缘熔化，应相应使火焰能率降低；若此时火焰能率过大，会使割缝上缘产生连续珠状钢粒，甚至熔化成圆角，同时还造成割缝背面粘附熔渣增多，而影响气割质量。如在气割薄钢板时，因气割速度快，可相应增加火焰能率，但割嘴应离工件远些，并保持一定的倾斜角度；若此时火焰能率过小，使工件得不到足够的热量，就会使气割速度变慢，甚至使气割过程中断。

下面是我们总结的一些使用过程中的小窍门：

1、预热火焰的功率要随着板厚的增大而加大，割件越厚，预热火焰功率越大；

2、在切割较厚钢板时，应采用轻度碳化焰，以免切口上缘熔塌，同时也可使外焰长一些。

3、使用扩散型割嘴和氧帘割嘴切割厚度 200mm 以下钢板时，火焰功率选大一些，以加速切口的前缘加热到燃点，从而获得较高的切割速度。

4、切割碳含量较高或合金元素教多的钢材时，因为他们燃点较高，预热火焰的功率要大一些。

5、用单割嘴切割坡口时，因熔渣被吹向切口外侧，为补充能量，要加大火焰功率。

本文由武汉数控切割机_数控火焰切割机_数控等离子切割机-科普先锋整理发布，转载请注明出处，谢谢！

工作行为规范系列

手工火焰切割的操作技巧1

（标准、完整、实用、可修改） GL实用范本| DOCUMENT TEMPLATE

第2页/共4页 编号：FS-QG-14047

手工火焰切割的操作技巧1

Manual flame cutting operation skillsOne

说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

火焰切割作为最基础的切割方式，目前在国内应用也是最为广泛的一种切割方式，针对火焰切割过程中，如果把握整套切割流程以达到更好的切割质量及效果，武汉依德焊割设备有限公司综合多年来切割机研发销售经验，总结如下：

一、气割前的准备工作

被切割金属的表面，应仔细地清除铁锈、尘垢或油污。被切割件应垫平，以便于散放热量和排除熔渣。决不能放在水泥地上切割，因为水泥地面遇高温后会崩裂。切割前的具体要求如下。

①检查工作场地是否符合安全要求，割炬、氧气瓶、乙炔瓶（或乙炔发生器及回火防止器）、橡胶管、压力表等是否正常，将气割设备按操作规程连接好。

②切割前，首先将工件垫平，工件下面留出一定的间隙，GL实用范本| DOCUMENT TEMPLATE

第3页/共4页 以利于氧化铁渣的吹除。切割时，为了防止操作者被飞溅的氧化铁渣烧伤，必要时可加挡板遮挡。

③将氧气调节到所需的压力。对于射吸式割炬，应检查割炬是否有射吸能力。检查的方法是：首先拔下乙炔进气软管并弯折起来，再打开乙炔阀门和预热氧阀门。这时，将手指放在割炬的乙炔过气管接头上，如果手指感到有抽力并能吸附在乙炔进气管接头上，说明割炬有射吸能力，可以使用；反之，说明割炬不正常，不能使用，应检查修理。

④检查风线，方法是点燃火焰并将预热火焰调整适当。然后打开切割氧气阀门，观察切割氧流（即风线）的形状，风线应为笔直、清晰的圆柱体并有适当的长度。这样才能使工件切口表面光滑干净，宽窄一致。如果风线不规则，应关闭所有的阀门，用通针或其他工具修整割嘴的内表面，使之光滑。

【最新】气割怎么调火

气割操作因个人的习惯不同，可以有所不同。一般是右手把住割炬把手，以右手的拇指和食指把住预热氧的阀门，以便于调整预热火焰和当回火时及时切断预热氧气。左手的拇指和食指把住开关切割氧的阀门，同时还要起掌握方向的作用。其余三个手指平稳地托住混合室。上身不要弯得太低，呼吸要有节奏；眼睛应注视和割嘴，并着重注视割口前面的割线。这种气割方式为“抱切法”，一般是按照从右向左的方向切割。开始切割时，先预热钢板的边缘，待切口位置呈现微红的时候，将火焰局部移出边缘线以外，同时慢慢打开切割氧气阀门。当有氧化铁渣随氧气流一起飞出时，证明已经割透，这时应移动割炬逐渐向前切割。 切割很厚的金属时，割嘴与被切割金属表面大约成10°_20°倾角，以便能更好地加热割件边缘，使切割过程容易开始。切割厚度50mm以下的金属，割嘴开始应与被切割金属表面成垂直位置。假如是从零件内廓开始切割，必须预先在被切割件上面作孔（孔的直径等于切割宽度）。开始切割时，先用预热火焰加热金属边缘，直至加热到使其能在氧中可以燃烧的温度，即在割件表面层呈现将要熔化的状态时，再放出切割氧进行切割。切割时割嘴与被切割金属表面的距离应根据火焰焰心长度来决定，最好使焰心尖端距割件1.5_3mm，绝不能使火焰焰心触及割件表面。为了保证割缝质量，在全部气割过程中，割嘴到割件表面的距离应保持一致。 沿直线切割钢板时，割枪应向运动反方向倾斜20°_30°，这时切割最为有效。但在沿曲线外轮廓切割时，割嘴必须严格垂直于切割金属的表面。 切割过程中，有时因割嘴过热和氧化铁渣的飞溅，使切割割嘴堵住或乙炔供应不及时，割嘴产生鸣爆并发生回火现象。这时应迅速关闭预热氧气阀门，阻止氧气倒流入乙炔管内，使回火熄灭。假如此时割炬内还在发出嘶嘶的响声，说明割炬内回火尚未熄灭，这时应迅速再将乙炔阀门关闭或迅速拔下割炬上的乙炔软管，使回火的火焰气体排出。处理完毕后，应先检查割炬的射吸能力，然后才可以重新点燃割炬。 气割过程中，若操作者需移动身体位置时，应先关闭切割氧阀门，然后移动身体位置。假如切割较薄的钢板，在关闭切割氧的同时，火焰应迅速离开钢板表面，以防止因板薄受热快，引起变形和使割缝重新粘合。当继续切割时，割嘴一定要对准割缝的接割处，并适当预热，然后慢慢打开切割氧气阀门，继续进行切割。 切割临近终点时，割嘴应向切割前进的反方向倾斜一些，以利于钢板的下部提前割透，使收尾的割缝较整齐。当达到终点时，应迅速关闭切割氧气的阀门并将割炬抬起，然后关闭乙炔阀门，最后关闭预热氧气阀门。假如停止工作时间较长，应将氧气阀门关闭，松开减压器调节螺丝，并将氧气胶管中的氧气放出。结束切割工作时，将减压器卸下并将乙炔供气阀门关闭。
