法兰螺栓对照表-规范

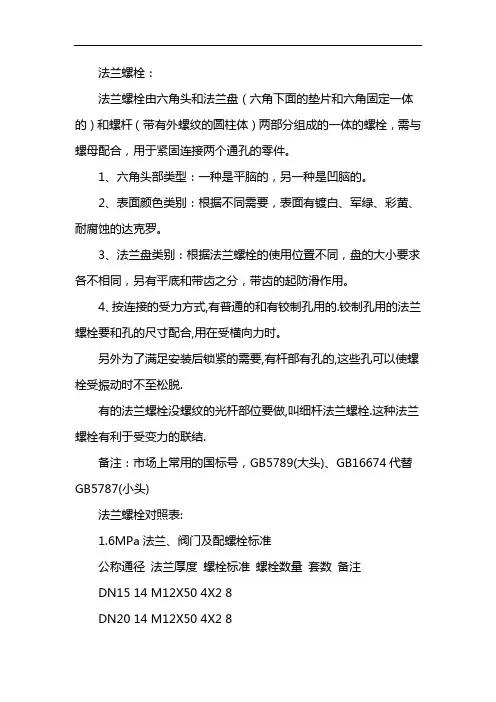

法兰螺栓：

法兰螺栓由六角头和法兰盘（六角下面的垫片和六角固定一体的）和螺杆（带有外螺纹的圆柱体）两部分组成的一体的螺栓，需与螺母配合，用于紧固连接两个通孔的零件。

1、六角头部类型：一种是平脑的，另一种是凹脑的。

2、表面颜色类别：根据不同需要，表面有镀白、军绿、彩黄、耐腐蚀的达克罗。

3、法兰盘类别：根据法兰螺栓的使用位置不同，盘的大小要求各不相同，另有平底和带齿之分，带齿的起防滑作用。

4、按连接的受力方式,有普通的和有铰制孔用的.铰制孔用的法兰螺栓要和孔的尺寸配合,用在受横向力时。

另外为了满足安装后锁紧的需要,有杆部有孔的,这些孔可以使螺栓受振动时不至松脱.

有的法兰螺栓没螺纹的光杆部位要做,叫细杆法兰螺栓.这种法兰螺栓有利于受变力的联结.

备注：市场上常用的国标号，GB5789(大头)、GB16674代替GB5787(小头)

法兰螺栓对照表:

1.6MPa法兰、阀门及配螺栓标准

公称通径 法兰厚度 螺栓标准 螺栓数量 套数 备注

DN15 14 M12X50 4X2 8

DN20 14 M12X50 4X2 8

DN25 14 M12X50 4X2 8

DN32 16 M16X60 4X2 8

DN40 16 M16X60 4X2 8

DN50 16 M16X60 4X2 8

DN65 18 M16X60 4X2 8

DN80 20 M16X70 8X2 16 DN100 20 M16X70 8X2 16

DN125 22 M16X80 8X2 16

DN150 24 M20X80 8X2 16

DN200 26 M20X80 12X2 24

DN250 30 M22X90 12X2 24

DN300 30 M22X90 12X2 24

DN350 34 M22X100 16X2 32 DN400 36 M27X110 16X2 32

DN450 40 M27X120 20X2 40 DN500 44 M30X130 20X2 40

公称尺寸DNPN16平焊法兰用六角头螺栓PN25平焊法兰用双头螺PN40平焊法兰用双头螺栓10M12*50*4M12*65*4M12*65*415M12*50*4M12*65*4M12*65*420M12*50*4M12*70*4M12*70*425M12*50*4M12*70*4M12*70*432M16*60*4M16*85*4M16*85*440M16*60*4M16*85*4M16*85*450M16*65*4M16*90*4M16*90*465M16*65*8M16*95*8M16*95*880M16*65*8M16*95*8M16*95*8100M16*70*8M20*110*8M20*110*8125M16*70*8M24*125*8M24*125*8150M20*80*8M24*130*8M24*130*8200M20*80*12M24*135*12M27*145*12250M24*95*12M27*145*12M30*165*12300M24*100*12M27*150*16M30*175*16350M24*105*16M30*165*16M33*200*16400M27*115*16M33*180*16M36*210*16450M27*120*20M33*190*20M36*225*20500M30*135*20M33*200*20M39*245*20600M30*145*20M36*230*20M45*290*20公称尺寸DNPN16带颈平焊、带颈对焊、承插、螺纹法兰用螺柱PN25带颈平焊、带颈对焊、承插、螺纹法兰用PN40带颈平焊、带颈对焊、承插、螺纹法兰用螺柱10M12*70*4M12*70*4M12*70*415M12*70*4M12*70*4M12*70*420M12*75*4M12*75*4M12*75*425M12*75*4M12*75*4M12*75*432M16*85*4M16*85*4M16*85*440M16*85*4M16*85*4M16*85*450M16*85*4M16*90*4M16*90*465M16*85*8M16*95*8M16*95*880M16*90*8M16*95*8M16*95*8100M16*90*8M20*105*8M20*105*8125M16*95*8M24*120*8M24*120*8150M20*105*8M24*125*8M24*125*8200M20*105*12M24*130*12M27*145*12250M24*120*12M27*140*12M30*155*12300M24*125*12M27*145*16M30*165*16350M24*130*16M30*155*16M33*180*16400M27*140*16M33*170*16M36*190*16450M27*155*20M33*180*20M36*205*20500M30*170*20M33*185*20M39*215*20600M33*200*20M36*205*20M45*260*20公称尺寸DNPN63带颈对焊、承插焊法兰用螺柱PN100带颈对焊、承插焊法兰用螺柱PN160带颈对焊法兰用螺柱10M12*75*4M12*75*4M12*75*415M12*75*4M12*75*4M12*75*420M16*95*4M16*95*4M16*95*425M16*95*4M16*95*4M16*95*432M20*105*4M20*105*4M20*115*440M20*110*4M20*110*4M20*115*450M20*110*4M24*125*4M24*130*465M20*110*8M24*130*8M24*135*880M20*115*8M24*135*8M24*140*8100M24*130*8M27*145*8M27*155*8125M27*145*8M30*160*8M30*170*8150M30*155*8M30*170*12M30*180*12200M33*170*12M33*195*12M33*210*12250M33*180*12M36*210*12M39*240*12300M33*195*16M39*240*16M39*260*16350M36*205*16M45*240*16400M39*220*16

常用平焊法兰及螺栓规格尺寸（摘自HG5010-58）

公称

直径 管 子 法 兰(毫米) 螺 栓 焊 缝

外径 壁厚 外径 螺栓孔

中心圆

直径 连接凸

出部分

直径 连接凸

出部分

高度 厚度 螺栓孔

直径 重量 数量 规 格 焊缝的

直角边 焊缝离

法兰面

距离

Dg dH S D D1 D2 f b d Kg n 直径×长度 K H

Pg=1公斤/厘米2

10

15

20 14

18

25 3

3

3 75

80

90 50

55

65 35

40

50 2

2

2 8

8

8 12

12

12 0.20

0.23

0.30 4

4

4 M10 × 30

M10 × 30

M10 × 30 3

3

3 4

4

4

25

32

40 32

38

45 3.5

3.5

3.5 100

120

130 75

90

100 60

70

80 2

2

3 8

8

8 12

14

14 0.37

0.53

0.58 4

4

4 M10 × 30

M12 × 30

M12 × 30 4

4

4 5

5

5

50

70

80 57

76

89 3.5

4

4 140

160

185 110

130

150 90

110

128 3

3

3 8

10

10 14

14

18 0.64

1.02

1.39 4

4

4 M12 × 30

M12 × 30

M16 × 40 4

5

5 5

6

6

100

125

150 108

133

159 4

4

4.5 205

235

260 170

200

225 148

178

202 3

3

3 10

10

12 18

18

18 1.57

1.98

2.62 4

8

8 M16 × 40

M16 × 40

M16 × 45 5

5

5 6

6

6

175

200

225 134

219

245 6

6

7 290

315

340 255

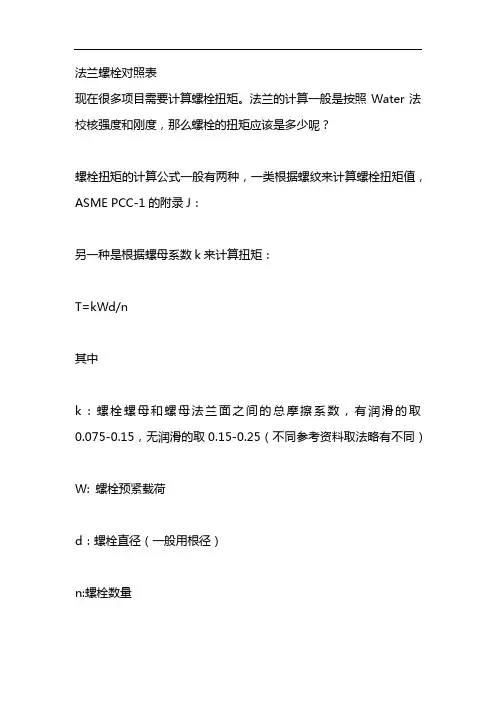

法兰螺栓对照表

现在很多项目需要计算螺栓扭矩。法兰的计算一般是按照Water法校核强度和刚度，那么螺栓的扭矩应该是多少呢？

螺栓扭矩的计算公式一般有两种，一类根据螺纹来计算螺栓扭矩值，ASME PCC-1的附录J：

另一种是根据螺母系数k来计算扭矩：

T=kWd/n

其中

k：螺栓螺母和螺母法兰面之间的总摩擦系数，有润滑的取0.075-0.15，无润滑的取0.15-0.25（不同参考资料取法略有不同）

W: 螺栓预紧载荷

d：螺栓直径（一般用根径）

n:螺栓数量

两种公式都需要计算螺栓载荷，常用的是螺母系数法。

公式中一般只有螺栓载荷W是未知的，W的取值准确与否，决定了螺栓扭矩的计算结果是否可信。

那么螺栓载荷W应该如何计算呢？

按《法兰接头安装技术规定》

在《法兰接头安装技术规定》的报批稿中，对于法兰螺栓的最小安装载荷和最大安装载荷有比较详细的规定。

其中4.4.5条规定了最小螺栓安装应力，其公式经过分析，等价于GB150.3公式 7-6的最小螺栓载荷Wp除以Rj

Rj为螺栓安装载荷的松弛系数，大于或等于0.7。

对于最大螺栓安装载荷对于高强度螺栓，安装目标应力为350MPa。对于一般的法兰螺栓来说，是超过其螺栓许用应力的。比如35CrMoA在常温下的螺栓许用应力为228MPa。

这样一来出现一个问题：

一般的低压的法兰计算时，预紧工况的螺栓设计载荷W决定了Mo。

也就是说，如果按照最大螺栓安装载荷来计算法兰，那么法兰的强度很大概率是不够的。

规范允许减少最大螺栓安装载荷，使得法兰强度刚度合格。

此值就是GB150.3的公式7-,9，预紧状态下的螺栓设计载荷W。

对于设备法兰来说，可以根据计算书得到预紧状态下的螺栓设计载荷W。对于管法兰来说，由于不会单独计算，所以也无从得知螺栓设计载荷。所以规范根据压力等级给出了每种法兰的最大最小螺栓安装载荷表。
