通信原理第六章实验报告
- 格式:doc
- 大小:175.00 KB
- 文档页数:7
一、实验目的1. 理解通信原理的基本概念和原理。
2. 掌握通信系统的基本组成和各部分的功能。
3. 熟悉通信信号的基本处理方法。
4. 培养实验操作能力和分析问题、解决问题的能力。
二、实验内容1. 通信系统基本组成实验2. 通信信号调制与解调实验3. 通信信道传输特性实验4. 通信系统误码率实验三、实验仪器1. 通信原理实验箱2. 双踪示波器3. 数字信号发生器4. 信号分析仪四、实验原理1. 通信系统基本组成实验:了解通信系统的基本组成,包括信源、信道、信宿和变换器等。
2. 通信信号调制与解调实验:掌握模拟调制、数字调制的基本原理,以及相应的调制和解调方法。
3. 通信信道传输特性实验:了解通信信道的传输特性,包括频率响应、时延特性和噪声特性等。
4. 通信系统误码率实验:掌握通信系统误码率的计算方法,以及影响误码率的因素。
五、实验步骤1. 通信系统基本组成实验(1)观察实验箱各模块的功能和连接方式;(2)按照实验指导书的要求,连接实验电路;(3)进行实验操作,观察实验现象,记录实验数据。
2. 通信信号调制与解调实验(1)按照实验指导书的要求,设置调制参数和解调参数;(2)进行调制和解调实验,观察实验现象,记录实验数据;(3)分析实验结果,验证调制和解调的正确性。
3. 通信信道传输特性实验(1)设置不同的信道参数,观察信道对信号的影响;(2)分析信道传输特性,记录实验数据;(3)计算信道传输特性指标,如信噪比、误码率等。
4. 通信系统误码率实验(1)设置不同的误码率,观察误码率对通信系统的影响;(2)分析误码率与信道、调制、解调等因素的关系,记录实验数据;(3)计算通信系统误码率,验证实验结果。
六、实验结果与分析1. 通信系统基本组成实验实验结果显示,通信系统由信源、信道、信宿和变换器等部分组成,各部分之间通过信号传输实现信息交流。
2. 通信信号调制与解调实验实验结果显示,调制和解调过程可以有效地将信息信号转换为适合信道传输的形式,并恢复出原始信息。
通信原理实验实验报告通信原理实验实验报告一、引言通信原理是现代通信技术的基础,而通信原理实验则是学习和理解通信原理的重要途径之一。
本次实验旨在通过实际操作和数据分析,加深对通信原理的理解,并掌握相关实验技能。
二、实验目的本次实验的主要目的是通过实验验证通信原理中的一些基本概念和理论,包括调制、解调、信道传输特性等。
同时,通过实验数据的分析,探究不同参数对通信系统性能的影响。
三、实验原理1. 调制与解调调制是将要传输的信息信号转换成适合传输的调制信号的过程,解调则是将接收到的调制信号恢复成原始信息信号的过程。
常见的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)等。
2. 信道传输特性信道传输特性是指信号在传输过程中受到的各种干扰和衰减的影响。
常见的信道传输特性包括衰减、失真、噪声等。
在通信系统设计中,需要考虑信道传输特性对信号质量的影响,并采取相应的措施进行补偿或抑制。
四、实验步骤1. 实验一:调制与解调在实验一中,我们选择了幅度调制(AM)作为调制方式。
首先,通过信号发生器产生一个正弦波作为基带信号,然后将其调制到无线电频率范围。
接下来,通过解调器将接收到的信号解调,并与原始信号进行比较分析。
2. 实验二:信道传输特性在实验二中,我们通过建立一个简单的传输系统来研究信道传输特性。
首先,我们将信号源连接到信道输入端,然后通过信道模拟器模拟信道的衰减、失真和噪声等特性。
最后,我们使用示波器观察信号在传输过程中的变化,并记录相关数据。
五、实验结果与分析1. 实验一:调制与解调通过实验一的数据分析,我们可以得出调制信号与原始信号的关系,并进一步了解幅度调制的特点。
同时,我们还可以观察到解调过程中的信号失真情况,并对解调算法进行改进。
2. 实验二:信道传输特性实验二的数据分析主要包括信号衰减、失真和噪声等方面。
通过观察示波器上的波形变化,我们可以了解信号在传输过程中的衰减程度,以及失真和噪声对信号质量的影响。
第1篇一、实验目的1. 理解通信原理的基本概念和原理。
2. 掌握通信系统中的信号传输、调制解调、信道编码和解码等基本技术。
3. 通过实验验证通信原理在实际系统中的应用,提高实际操作能力。
二、实验内容1. 信号传输实验(1)实验目的:验证信号传输过程中的基本特性,如幅度调制、频率调制、相位调制等。
(2)实验原理:通过改变输入信号的幅度、频率和相位,观察输出信号的相应变化,分析调制和解调过程。
(3)实验步骤:① 设计信号传输系统,包括调制器、传输信道和解调器;② 选择合适的调制方式,如AM、FM、PM等;③ 通过实验验证调制和解调过程,分析输出信号的特性;④ 分析实验结果,总结调制和解调过程中的关键因素。
2. 调制解调实验(1)实验目的:研究调制解调技术在通信系统中的应用,掌握调制解调的基本原理和方法。
(2)实验原理:通过实验验证调制解调过程,分析调制解调器的性能指标,如调制指数、解调误差等。
(3)实验步骤:① 设计调制解调系统,包括调制器、解调器和信道;② 选择合适的调制方式和解调方式,如AM、FM、PM、PSK、QAM等;③ 通过实验验证调制解调过程,分析调制解调器的性能指标;④ 分析实验结果,总结调制解调过程中的关键因素。
3. 信道编码和解码实验(1)实验目的:研究信道编码和解码技术在通信系统中的应用,掌握信道编码和解码的基本原理和方法。
(2)实验原理:通过实验验证信道编码和解码过程,分析编码和解码的性能指标,如误码率、信噪比等。
(3)实验步骤:① 设计信道编码和解码系统,包括编码器、信道和解码器;② 选择合适的信道编码方式,如BCH码、RS码等;③ 通过实验验证信道编码和解码过程,分析编码和解码的性能指标;④ 分析实验结果,总结信道编码和解码过程中的关键因素。
4. 通信系统综合实验(1)实验目的:综合运用通信原理中的各种技术,设计一个简单的通信系统,并验证其性能。
(2)实验原理:将上述实验中的技术综合应用于通信系统,验证系统的整体性能。
《通信原理实验报告》内容:实验一、五、六、七实验一数字基带信号与AMI/HDB3编译码一、实验目的1、掌握单极性码、双击行码、归零码、非归零码等基带信号波形特点。
2、掌握AMI、HDB3码的编码规则。
3、掌握从HDB3码信号中提取位同步信号的方法。
4、掌握集中插入帧同步码同步时分复用信号的帧结构特点。
二、实验内容及步骤1、用开关K1产生代码X1110010,K2,K3产生任意信息代码,观察NRZ码的特点为不归零型且为原码的表示形式。
2、将K1,K2,K3置于011100100000110000100000态,观察对应的AMI码和HDB3码为:HDB3:0-11-1001-100-101-11001-1000-10AMI :01-1100-1000001-100001000003、当K4先置左方AMI端,CH2依次接AMI/HDB3模拟的DET,BPF,BS—R和NRZ,观察它们的信号波形分别为:BPF为方波,占空比为50%,BS—R为三角波,NRZ为不归零波形。
DET是占空比等于0.5的单极性归零信号。
三、实验思考题1、集中插入帧同步码同步时分复用信号的帧结构有何特点?答:集中插入法是将标志码组开始位置的群同步码插入于一个码组的前面。
接收端一旦检测到这个特定的群同步码组就马上知道了这组信息码元的“头”。
所以这种方法适用于要求快速建立同步的地方,或间断传输信息并且每次传输时间很短的场合。
检测到此特定码组时可以利用锁相环保持一定的时间的同步。
为了长时间地保持同步,则需要周期性的将这个特定的码组插入于每组信息码元之前。
2、根据实验观察和纪录回答:(1)不归零码和归零码的特点是什么?(2)与信源代码中的“1”码相对应的AMI 码及HDB3 码是否一定相同?答:1)不归零码特点:脉冲宽度τ等于码元宽度Ts归零码特点:τ<Ts2)与信源代码中的“1”码对应的AMI 码及HDB3 码不一定相同。
因信源代码中的“1”码对应的AMI 码“1”、“-1”相间出现,而HDB3 码中的“1”,“-1”不但与信源代码中的“1”码有关,而且还与信源代码中的“0”码有关。
一、实验名称通信原理实验二、实验目的1. 理解通信原理的基本概念和原理;2. 掌握通信系统中的调制、解调、编码和解码等基本技术;3. 培养实际操作能力和分析问题能力。
三、实验内容1. 调制与解调实验(1)实验目的:验证调幅(AM)和调频(FM)调制与解调的基本原理;(2)实验步骤:1. 准备实验设备:调幅调制器、调频调制器、解调器、示波器、信号发生器等;2. 设置调制器参数,生成AM和FM信号;3. 将调制信号输入解调器,观察解调后的信号波形;4. 分析实验结果,比较AM和FM调制信号的特点;(3)实验结果与分析:通过实验,观察到AM和FM调制信号的特点,验证了调制与解调的基本原理。
2. 编码与解码实验(1)实验目的:验证数字通信系统中的编码与解码技术;(2)实验步骤:1. 准备实验设备:编码器、解码器、示波器、信号发生器等;2. 设置编码器参数,生成数字信号;3. 将数字信号输入解码器,观察解码后的信号波形;4. 分析实验结果,比较编码与解码前后的信号特点;(3)实验结果与分析:通过实验,观察到编码与解码前后信号的特点,验证了数字通信系统中的编码与解码技术。
3. 信道模型实验(1)实验目的:验证信道模型对通信系统性能的影响;(2)实验步骤:1. 准备实验设备:信道模型仿真软件、信号发生器、示波器等;2. 设置信道模型参数,生成模拟信号;3. 将模拟信号输入信道模型,观察信道模型对信号的影响;4. 分析实验结果,比较不同信道模型下的信号传输性能;(3)实验结果与分析:通过实验,观察到不同信道模型对信号传输性能的影响,验证了信道模型在通信系统中的重要性。
4. 通信系统性能分析实验(1)实验目的:分析通信系统的性能指标;(2)实验步骤:1. 准备实验设备:通信系统仿真软件、信号发生器、示波器等;2. 设置通信系统参数,生成模拟信号;3. 仿真通信系统,观察系统性能指标;4. 分析实验结果,比较不同参数设置下的系统性能;(3)实验结果与分析:通过实验,观察到不同参数设置对通信系统性能的影响,验证了通信系统性能分析的重要性。
通信原理实验实验报告实验名称:通信原理实验实验目的:1. 理解基本的通信原理和通信系统的工作原理;2. 掌握各种调制解调技术以及通信信号的传输方式;3. 熟悉通信系统的基本参数和性能指标。
实验设备和器材:1. 信号发生器2. 采样示波器3. 调制解调器4. 麦克风和扬声器5. 示波器6. 功率分贝计7. 电缆和连接线等实验原理:通信原理主要涉及调制解调、传输媒介、信道编码和解码等方面的内容。
本次实验主要内容为调幅、调频和数字调制解调技术的验证,以及传输信号质量的评估和性能测量。
实验步骤:1. 调幅实验:将信号发生器产生的正弦波信号调幅到载波上,并使用示波器观察调幅波形,记录幅度调制度;2. 调频实验:使用信号发生器产生调制信号,将其调频到载波上,并使用示波器观察调频波形,记录调频的范围和带宽;3. 数字调制实验:使用调制解调器进行数字信号调制解调实验,并观察解调的信号质量,记录解调信号的正确性和误码率;4. 信号质量评估:使用功率分贝计测量信号传输过程中的信噪比和失真程度,并记录测量结果;5. 性能测量:采用示波器和其他测量设备对通信系统的带宽、传输速率等性能指标进行测量,记录测量结果。
实验结果:1. 对于调幅实验,观察到正弦波信号成功调幅到载波上,并记录幅度调制度为X%;2. 对于调频实验,观察到调制信号成功调频到载波上,并记录调频的范围为X Hz,带宽为X Hz;3. 对于数字调制实验,观察到解调后的信号正确性良好,误码率为X%;4. 信号质量评估测量结果显示信噪比为X dB,失真程度为X%;5. 性能测量结果显示通信系统的带宽为X Hz,传输速率为X bps。
实验总结:通过本次实验,我们深入了解了通信原理中的调制解调技术和信号传输方式,并且成功进行了调幅、调频和数字调制解调实验。
通过信号质量评估和性能测量,我们对通信系统的性能指标有了更深入的了解。
在实验过程中,我们还发现了一些问题和改进的空间,例如在数字调制实验中,我们可以进一步优化解调算法,提高解调的正确性。
第1篇一、实验目的1. 理解通信系统的基本原理和组成。
2. 掌握通信系统中的调制、解调、编码、解码等基本技术。
3. 熟悉实验仪器的使用方法,提高动手能力。
4. 通过实验,验证通信原理理论知识。
二、实验原理通信原理实验主要涉及以下内容:1. 调制与解调:调制是将信息信号转换为适合传输的信号,解调是将接收到的信号还原为原始信息信号。
2. 编码与解码:编码是将信息信号转换为数字信号,解码是将数字信号还原为原始信息信号。
3. 信号传输:信号在传输过程中可能受到噪声干扰,需要采取抗干扰措施。
三、实验仪器与设备1. 实验箱:包括信号发生器、调制解调器、编码解码器等。
2. 信号源:提供调制、解调所需的信号。
3. 传输线路:模拟信号传输过程中的衰减、反射、干扰等现象。
四、实验内容与步骤1. 调制实验(1)设置调制器参数,如调制方式、调制频率等。
(2)将信号源信号输入调制器,观察调制后的信号波形。
(3)调整解调器参数,如解调方式、解调频率等。
(4)将调制信号输入解调器,观察解调后的信号波形。
2. 解调实验(1)设置解调器参数,如解调方式、解调频率等。
(2)将调制信号输入解调器,观察解调后的信号波形。
(3)调整调制器参数,如调制方式、调制频率等。
(4)将解调信号输入调制器,观察调制后的信号波形。
3. 编码与解码实验(1)设置编码器参数,如编码方式、编码长度等。
(2)将信息信号输入编码器,观察编码后的数字信号。
(3)设置解码器参数,如解码方式、解码长度等。
(4)将编码信号输入解码器,观察解码后的信息信号。
4. 信号传输实验(1)设置传输线路参数,如衰减、反射等。
(2)将信号源信号输入传输线路,观察传输过程中的信号变化。
(3)调整传输线路参数,如衰减、反射等。
(4)观察传输线路参数调整对信号传输的影响。
五、实验结果与分析1. 调制实验:调制后的信号波形与原信号波形基本一致,说明调制和解调过程正常。
2. 解调实验:解调后的信号波形与原信号波形基本一致,说明解调过程正常。
1. 理解并掌握通信系统基本组成及工作原理。
2. 掌握通信系统中信号的传输与调制、解调方法。
3. 学习通信系统性能评估方法及分析方法。
二、实验器材1. 通信原理实验平台2. 双踪示波器3. 信号发生器4. 信号分析仪5. 计算机及实验软件三、实验内容1. 通信系统基本组成及工作原理(1)观察通信原理实验平台,了解通信系统的基本组成,包括发送端、信道、接收端等。
(2)分析实验平台中各模块的功能,如调制器、解调器、滤波器等。
(3)通过实验验证通信系统的工作原理。
2. 信号的传输与调制、解调方法(1)学习并掌握模拟信号的调制、解调方法,如AM、FM、PM等。
(2)学习并掌握数字信号的调制、解调方法,如2ASK、2FSK、2PSK等。
(3)通过实验验证调制、解调方法的有效性。
3. 通信系统性能评估方法及分析方法(1)学习并掌握通信系统性能评估方法,如误码率、信噪比、调制指数等。
(2)通过实验测量通信系统性能参数,如误码率、信噪比等。
(3)分析实验数据,总结通信系统性能。
1. 观察通信原理实验平台,了解通信系统的基本组成。
2. 设置实验参数,如调制方式、载波频率、调制指数等。
3. 观察并记录实验过程中各模块的输出信号。
4. 利用示波器、信号分析仪等仪器分析实验数据。
5. 计算通信系统性能参数,如误码率、信噪比等。
6. 分析实验结果,总结实验结论。
五、实验结果与分析1. 通过实验验证了通信系统的基本组成及工作原理。
2. 实验结果表明,调制、解调方法对通信系统性能有显著影响。
例如,在相同条件下,2PSK调制比2ASK调制具有更好的误码率性能。
3. 通过实验测量了通信系统性能参数,如误码率、信噪比等。
实验数据表明,在合适的调制方式、载波频率等参数下,通信系统可以达到较好的性能。
4. 分析实验数据,总结实验结论。
实验结果表明,在通信系统中,合理选择调制方式、载波频率等参数,可以提高通信系统性能。
六、实验总结本次实验通过观察、实验、分析等方法,对通信原理进行了深入学习。
通信原理实验报告(优秀范文5篇)第一篇:通信原理实验报告通信原理实验报告1、实验名称:2、实验目的:3、实验步骤:(详细记录你的实验过程)例如:(1)安装MATLAB6.5软件;(2)学习简单编程,画图plot(x,y)函数等(3)进行抽样定理验证:首先确定余弦波形,设置其幅度?、频率?和相位?等参数,然后画出该波形;进一步,设置采样频率?。
画出抽样后序列;再改变余弦波形的参数和抽样频率的值,改为。
,当抽样频率?>=余弦波形频率2倍时,怎么样?否则的话,怎么样。
具体程序及图形见附录1(或者直接放在这里,写如下。
)(4)通过DSP软件验证抽样定理该软件主要有什么功能,首先点“抽样”,选取各种参数:a, 矩形波,具体参数,出现图形B,余弦波,具体参数,出现图形然后点击“示例”中的。
具体参数,图形。
4、思考题5、实验心得6、附录1有附录1的话有这项,否则无。
第二篇:通信原理实验报告1,必做题目1.1 无线信道特性分析 1.1.1 实验目的1)了解无线信道各种衰落特性;2)掌握各种描述无线信道特性参数的物理意义;3)利用MATLAB中的仿真工具模拟无线信道的衰落特性。
1.1.2 实验内容1)基于simulink搭建一个QPSK发送链路,QPSK调制信号经过了瑞利衰落信道,观察信号经过衰落前后的星座图,观察信道特性。
仿真参数:信源比特速率为500kbps,多径相对时延为[0 4e-06 8e-06 1.2e-05]秒,相对平均功率为[0-3-6-9]dB,最大多普勒频移为200Hz。
例如信道设置如下图所示:移动通信系统1.1.3 实验作业1)根据信道参数,计算信道相干带宽和相干时间。
fm=200;t=[0 4e-06 8e-06 1.2e-05];p=[10^0 10^-0.3 10^-0.6 10^-0.9];t2=t.^2;E1=sum(p.*t2)/sum(p);E2=sum(p.*t)/sum(p);rms=sq rt(E1-E2.^2);B=1/(2*pi*rms)T=1/fm2)设置较长的仿真时间(例如10秒),运行链路,在运行过程中,观察并分析瑞利信道输出的信道特征图(观察Impulse Response(IR)、Frequency Response(FR)、IR Waterfall、Doppler Spectrum、Scattering Function)。
实验一基带信号的常见码型变换一、实验目的1.熟悉NRZ,BNRZ,RZ,BRZ,曼彻斯特,CMI,密勒,PST码型变换原理及工作过程。
2.观测数字基带信号的码型变换测量点波形。
二、实验原理在实际的基带传输系统中,传输码的结构应具有以下主要特性:1).相应的基带信号无直流分量,且低频分量少。
2).便于从信号中提取定时信息。
3).信号中高频分量尽量少,以节省传输频带并减少码间串扰。
4).以上特性不受信息源统计特性的影响,即适应信息源的变化。
5).编译码设备要尽可能简单。
1.单极性不归零码(NRZ码)单极性不归零码中,二进制代码“1”用幅度为E的正电平表示,“0”用零电平表示,单极性码中含有直流成分,而且不能直接提取同步信号。
2.双极性不归零码(BNRZ码)二进制代码“1”、“0”分别用幅度相等的正负电平表示,当二进制代码“1”和“0”等概出现时无直流分量。
3.单极性归零码(RZ码)单极性归零码与单极性不归零码的区别是码元宽度小于码元间隔,每个码元脉冲在下一个码元到来之前回到零电平。
单极性码可以直接提取定时信息,仍然含有直流成分。
4.双极性归零码(BRZ码)它是双极性码的归零形式,每个码元脉冲在下一个码元到来之前回到零电平。
5.曼彻斯特码曼彻斯特码又称为数字双相码,它用一个周期的正负对称方波表示“0”,而用其反相波形表示“1”。
编码规则之一是:“0”码用“01”两位码表示,“1”码用“10”两位码表示。
例如:消息代码: 1 1 0 0 1 0 1 1 0…曼彻斯特码:10 10 01 01 10 01 10 10 01…曼彻斯特码只有极性相反的两个电平,因为曼彻斯特码在每个码元中期的中心点都存在电平跳变,所以含有位定时信息,又因为正、负电平各一半,所以无直流分量。
6.CMI码CMI码是传号反转码的简称,与曼彻斯特码类似,也是一种双极性二电平码,其编码规则:“1”码交替的用“11“和”“00”两位码表示;“0”码固定的用“01”两位码表示。
通信原理实验报告通信原理实验报告一、引言通信原理是现代社会中不可或缺的一部分,它涉及到人与人之间的信息传递和交流。
为了更好地理解通信原理的基本概念和原理,我们进行了一系列的实验。
本报告将介绍实验的目的、实验装置和实验结果,并对实验结果进行分析和讨论。
二、实验目的本次实验的主要目的是通过实际操作,加深对通信原理中调制解调的理解,并掌握调制解调的基本原理和方法。
同时,通过实验还可以了解到信号的传输特性和信道噪声对通信质量的影响。
三、实验装置本实验使用的装置包括信号发生器、调制解调器、示波器和音频输出设备。
信号发生器用于产生不同频率和振幅的信号,调制解调器用于将信号进行调制和解调,示波器用于观察信号的波形,音频输出设备用于听到解调后的信号。
四、实验步骤1. 首先,将信号发生器连接到调制解调器的输入端口,并设置合适的频率和振幅。
2. 将调制解调器的输出端口连接到示波器的输入端口,以便观察信号的波形。
3. 打开信号发生器和调制解调器,并调节合适的参数,使得信号能够正常传输和解调。
4. 使用示波器观察信号的调制和解调过程,并记录下观察到的波形。
5. 将示波器的输出端口连接到音频输出设备,以便听到解调后的信号。
6. 调节音频输出设备的音量,并仔细听取解调后的信号,记录下听到的声音特征。
五、实验结果通过实验,我们观察到了不同频率和振幅的信号在调制和解调过程中的变化。
在调制过程中,信号的频率和振幅被调整,以便在传输过程中更好地适应信道特性。
在解调过程中,信号经过解调器后恢复成原始的频率和振幅。
六、实验分析与讨论通过实验结果的观察和分析,我们可以得出以下结论:1. 调制是将信息信号转换为适合传输的信号的过程,而解调是将传输过程中的信号恢复为原始的信息信号的过程。
2. 调制过程中,信号的频率和振幅会发生变化,这是为了适应信道的特性和噪声的影响。
3. 解调过程中,信号经过解调器后能够恢复成原始的频率和振幅,但可能会有一定的失真和噪声。
第1篇一、实验背景通信技术是信息时代的重要技术之一,它涉及信号的传输、处理和接收等多个环节。
随着科技的不断发展,通信技术日新月异,通信系统的性能和可靠性要求越来越高。
为了满足这些要求,通信原理的研究显得尤为重要。
通信原理实验是通信专业学生的重要实践环节,通过实验,学生可以加深对通信基本概念、原理和方法的理解,提高实际操作能力。
同时,实验还能培养学生严谨的科研态度和团队合作精神。
二、实验目的本实验报告旨在通过以下实验项目,实现以下目的:1. 熟悉通信系统的基本组成和各部分功能。
2. 掌握通信系统中的基本信号处理方法,如调制、解调、滤波等。
3. 理解通信系统的性能指标,如信噪比、误码率等。
4. 掌握通信系统的仿真和实验方法,提高实际操作能力。
5. 培养学生的创新意识和团队合作精神。
三、实验意义1. 提高学生的专业素养:通过实验,学生可以深入了解通信原理,为今后从事通信相关工作奠定坚实基础。
2. 培养学生的实践能力:实验过程中,学生需要动手操作,这有助于提高学生的动手能力和实际操作能力。
3. 培养学生的创新意识:实验过程中,学生需要不断尝试和探索,这有助于培养学生的创新意识和解决问题的能力。
4. 培养学生的团队合作精神:实验通常需要多人合作完成,这有助于培养学生的团队合作精神和沟通能力。
5. 推动通信技术的发展:通过实验,学生可以了解通信领域的最新技术和发展趋势,为我国通信技术的发展贡献力量。
总之,本实验报告旨在通过通信原理实验,使学生全面掌握通信系统的基本原理、方法和性能指标,提高学生的实际操作能力和创新能力,为我国通信事业的发展培养一批高素质人才。
第2篇一、实验目的1. 理解并掌握通信系统的基本组成和基本工作原理;2. 熟悉通信系统中的各种调制和解调技术;3. 学会使用MATLAB等工具进行通信系统仿真;4. 提高动手能力、分析问题和解决问题的能力。
二、实验意义1. 通信原理实验是通信专业学生的重要实践环节,有助于加深对理论知识的理解;2. 通过实验,学生可以熟悉通信系统设计的基本流程,为后续课程学习和工程实践打下基础;3. 实验过程中,学生需要运用所学知识解决实际问题,提高自己的综合素质。
通信原理实验报告一、实验目的。
本次实验旨在通过实际操作,加深对通信原理相关知识的理解,掌握调制解调技术的基本原理和实验操作方法,提高学生对通信原理的实际应用能力。
二、实验仪器和设备。
本次实验所需的仪器和设备包括信号发生器、示波器、频谱分析仪、调制解调实验箱等。
三、实验原理。
1. 调制原理。
在通信中,为了将模拟信号传输到远距离,需要将模拟信号转换成数字信号,这就需要用到调制技术。
调制是指将要传输的模拟信号(基带信号)变换成符合载波特性的信号,以便于在信道中传输。
常见的调制方式包括调幅调制(AM)、调频调制(FM)和调相调制(PM)等。
2. 解调原理。
解调是指将调制后的信号还原成原始的模拟信号的过程。
解调技术是调制技术的逆过程,主要包括信号检测、解调器和滤波器等。
四、实验步骤。
1. 调幅调制实验。
(1)将信号发生器的正弦波信号作为调制信号,载波信号为高频正弦波信号。
(2)连接示波器,观察调制前后的信号波形变化。
(3)调节信号发生器的频率和幅度,观察调制信号的变化。
2. 调频调制实验。
(1)将信号发生器的正弦波信号作为调制信号,载波信号为高频正弦波信号。
(2)连接示波器和频谱分析仪,观察调频调制的信号波形和频谱特性。
3. 解调实验。
(1)将调幅调制和调频调制的信号输入到解调器中,观察解调后的信号波形和频谱特性。
(2)调节解调器参数,观察解调效果的变化。
五、实验结果分析。
通过本次实验,我们对调制解调技术有了更深入的了解。
在调幅调制实验中,我们观察到了调制前后信号波形的变化,了解了调幅调制的基本原理。
在调频调制实验中,我们通过观察频谱特性,掌握了调频调制的实验操作方法。
在解调实验中,我们调节解调器参数,观察到了解调效果的变化,加深了对解调原理的理解。
六、实验总结。
通过本次实验,我们对通信原理中的调制解调技术有了更深入的认识,掌握了实验操作方法,提高了实际操作能力。
在今后的学习和工作中,我们将更加注重理论与实践相结合,不断提高自己的专业能力。
一、实习目的本次通信原理实习旨在通过实际操作和理论联系实践,使我对通信原理有一个更深入的理解,提高我的动手能力,为今后的学习和工作打下坚实的基础。
二、实习内容1. 实验室环境及设备介绍本次实习在XX大学通信实验室进行,实验室配备了丰富的通信实验设备,如信号发生器、示波器、频谱分析仪、网络分析仪等。
实验室环境整洁,设备齐全,为我们的实习提供了良好的条件。
2. 通信原理实验(1)基带信号传输实验实验目的:验证基带信号传输的原理,分析信号在传输过程中的失真和畸变。
实验内容:使用信号发生器产生基带信号,通过传输线路(如电缆、光纤等)传输,在接收端用示波器观察信号波形,分析信号失真和畸变。
(2)调制解调实验实验目的:验证调制解调原理,分析不同调制方式对信号传输的影响。
实验内容:使用调制器将基带信号调制为高频信号,通过传输线路传输,在接收端使用解调器将高频信号解调为基带信号,观察解调效果。
(3)多路复用实验实验目的:验证多路复用原理,分析不同复用方式对信号传输的影响。
实验内容:使用多路复用器将多个基带信号复用为一个高频信号,通过传输线路传输,在接收端使用多路解复用器将高频信号解调为多个基带信号,观察解调效果。
(4)差错控制实验实验目的:验证差错控制原理,分析不同差错控制方法对信号传输的影响。
实验内容:使用差错控制设备(如纠错编码器、解码器等)对信号进行编码和解码,分析差错控制对信号传输的影响。
三、实习收获1. 深入理解通信原理通过本次实习,我对通信原理有了更深入的理解,包括信号传输、调制解调、多路复用、差错控制等方面的知识。
2. 提高动手能力在实习过程中,我学会了使用通信实验设备,掌握了实验操作技能,提高了自己的动手能力。
3. 培养团队协作精神实习过程中,我与同学们相互协作,共同完成实验任务,培养了团队协作精神。
4. 拓宽知识面通过实习,我了解了通信行业的最新技术和发展趋势,拓宽了自己的知识面。
四、实习总结本次通信原理实习让我受益匪浅,不仅加深了我对通信原理的理解,还提高了我的动手能力和团队协作精神。
通信原理实验报告(8份)姓名:学号:通信原理实验报告姓名:姓名:学号:实验一HDB3码型变换实验一、实验目的了解几种常用的数字基带信号的特征和作用。
掌握HDB3码的编译规则。
了解滤波法位同步在的码变换过程中的作用。
二、实验器材主控&信号源、2号、8号、13号模块双踪示波器连接线三、实验原理1、HDB3编译码实验原理框图各一块一台若干姓名:学号:HDB3编译码实验原理框图2、实验框图说明我们知道AMI编码规则是遇到0输出0,遇到1则交替输出+1和-1。
而HDB3编码由于需要插入破坏位B,因此,在编码时需要缓存3bit的数据。
当没有连续4个连0时与AMI编码规则相同。
当4个连0时最后一个0变为传号A,其极性与前一个A的极性相反。
若该传号与前一个1的极性不同,则还要将这4个连0的第一个0变为B,B的极性与A相同。
实验框图中编码过程是将信号源经程序处理后,得到HDB3-A1和HDB3-B1两路信号,再通过电平转换电路进行变换,从而得到HDB3编码波形。
同样AMI译码只需将所有的±1变为1,0变为0即可。
而HDB3译码只需找到传号A,将传号和传号前3个数都清0即可。
传号A的识别方法是:该符号的极性与前一极性相同,该符号即为传号。
实验框图中译码过程是将HDB3码信号送入到电平逆变换电路,再通过译码处理,得到原始码元。
四、实验步骤姓名:学号:实验项目一HDB3编译码(256KHz归零码实验)概述:本项目通过选择不同的数字信源,分别观测编码输入及时钟,译码输出及时钟,观察编译码延时以及验证HDB3编译码规则。
1、关电,按表格所示进行连线。
2、开电,设置主控菜单,选择【主菜单】→【通信原理】→【HDB3编译码】→【256K归零码实验】。
将模块13的开关S3分频设置拨为0011,即提取512K同步时钟。
姓名:学号:3、此时系统初始状态为:编码输入信号为256K的PN序列。
4、实验操作及波形观测。
通信原理实验报告【通信原理实验报告】一、实验目的:本实验旨在通过实际操作,加深对通信原理相关知识的理解,掌握通信原理实验的基本步骤和方法,以及熟悉通信原理实验仪器的使用。
二、实验仪器与器件:1. 信号发生器:用于产生模拟信号。
2. 示波器:用于观测和测量信号波形。
3. 电阻、电容、电感等元件:用于构建电路。
4. 数字示波器:用于观测和测量数字信号。
5. 串口线:用于连接计算机和实验设备。
三、实验内容:1. 模拟信号的产生与观测1.1 使用信号发生器产生正弦信号,并观测信号波形。
1.2 调节信号频率和幅度,观察信号波形的变化。
1.3 通过示波器测量信号的频率和幅度。
2. 模拟信号的调制与解调2.1 使用信号发生器产生载波信号。
2.2 使用示波器观测载波信号波形。
2.3 将调制信号与载波信号进行混合,观察调制信号对载波信号的影响。
2.4 使用解调器对调制信号进行解调,观察解调后的信号波形。
3. 数字信号的产生与观测3.1 使用信号发生器产生矩形脉冲信号,并观测信号波形。
3.2 调节脉冲宽度和周期,观察信号波形的变化。
3.3 通过数字示波器测量信号的脉宽和周期。
4. 数字信号的调制与解调4.1 使用信号发生器产生调制信号。
4.2 使用数字示波器观测调制信号波形。
4.3 将调制信号与载波信号进行混合,观察调制信号对载波信号的影响。
4.4 使用解调器对调制信号进行解调,观察解调后的信号波形。
四、实验步骤与结果:1. 模拟信号的产生与观测1.1 连接信号发生器和示波器。
1.2 设置信号发生器的频率和幅度,产生正弦信号。
1.3 使用示波器观测信号波形,并记录频率和幅度。
实验结果:产生的正弦信号频率为1000Hz,幅度为5V。
2. 模拟信号的调制与解调2.1 连接信号发生器、示波器和调制解调器。
2.2 设置信号发生器产生载波信号,并使用示波器观测载波信号波形。
2.3 将调制信号与载波信号进行混合,并观察调制后的信号波形。
通信原理实习报告一、实习概述通信原理实习是我在大学通信原理课程中的一项重要实践环节。
通过该实习,我对通信原理的基本概念、原理和实际应用有了更为深入的理解,同时也锻炼了我的实际操作和团队合作能力。
二、实习目标本次通信原理实习的主要目标是通过对无线通信系统的设计和实际操作,加深对通信原理中信号传输、调制解调、信道编码等概念的理解,并应用到实际情境中。
三、实习内容1. 实习准备在实习开始之前,我首先对无线通信系统的基本原理和组成部分进行了学习和研究。
了解了无线信号的调制解调技术、信道编码原理以及无线通信中的天线设计等相关知识。
2. 信号传输实验在信号传输实验中,我学习了调制解调技术的理论知识,并在实验中使用软件模拟工具进行了实际操作。
通过调制解调实验,我深入理解了不同调制方式对信号传输质量的影响,例如调频调制、幅度调制等。
3. 信道编码实验在信道编码实验中,我学习了信道编码的原理和实际应用。
通过模拟信道编码实验,我了解了不同编码方案对信号的纠错能力和传输效率的影响,例如卷积码、纠正码等。
4. 无线通信系统设计与实现在无线通信系统设计与实现实习中,我与同组同学合作,按照实验要求设计了一个简单的无线通信系统。
我们首先确定了系统的基本结构和参数,然后进行了硬件的搭建和软件的编程实现,在实践操作和调试中加深了对通信原理的理解。
四、实习成果与体会1. 实习成果通过通信原理实习,我获得了以下成果:- 对无线通信系统的基本原理和技术有了更深入的理解;- 学会了使用软件模拟工具进行信号传输和调制解调实验;- 掌握了信道编码原理及其在通信系统中的应用;- 通过实践设计和实现了一个简单的无线通信系统。
2. 实习体会通信原理实习是一次很有意义的实践活动,让我从理论课堂走向实际操作。
通过实习,我深入理解了通信原理的实际应用,同时也锻炼了我解决问题和团队合作的能力。
在实习中,我遇到了一些困难和挑战,但通过努力学习和与同学们的合作,最终成功完成了实习任务。
通信原理实验报告实验一、信号源实验一所遇问题和解决方法以示波器测量的信号的周期和振幅,应该注意哪些事项,才能得到准确的数据解决方法:在实验之前做好示波器校正二结果三心得体会通过本次试验了解到了实验箱上模拟信号以及数字信号如何调节输出,同时观察示波器中各种输出波形,对于两种信号的特点与区别有了更进一步的理解.同时认识到了帧的概念以及帧同步信号与位同步信号的区别以及各自的作用.信道模拟实验一所遇问题和解决方法由于系统传输特性的影响,可能使相邻码元的脉冲波形相互重叠,从而影响正确判决。
这种相邻码元间的互相重叠成为码间串扰;码间串扰产生的原因是系统总传输特性H(f)不良。
二结果三心得体会通过本次实验使我了解了白噪声产生原因;了解了多径干扰对信号的影响,达到了语预期的实验目的。
本次实验内容较少,相对来说比较容易,在助教指导帮助下,按照实验说明书的操作步骤,通过自己的测量观察,最终得到了较理想的实验结果,实验误差也在实验允许范围之内。
本次实验让我进一步熟悉了白噪声信道的相关知识,加深了我对课本知识的掌握程度,为我接下来的相关实验顺利进行具有很大帮助。
实验五码型变换实验一所遇问题和解决方法1.AMI码译码和时延测量数据延时量测量应考虑的因素应考虑数据周期的长短,采样周期性的短序列测量到的时延都是不准确的,因为很可能此时的延时,但是用示波器测量到的延时仅为t1,因此示波器的延时是不准确的,而实际当中传输的数据都具有随机性,而且周期都很长,测量时不会出现上述情况。
2具有长连0码格式的数据在AMI译码系统中传输会带来问题当原信码出现长连“0”串时,信号的电平长时间不跳变,造成提取定时信号的困难。
解决的方法是采用HDB3码。
3.AMI译码位定时恢复测量为什么在实际传输系统中使用HDB3码用其他方法行吗(如扰码)HDB3码具有良好的抗连“0”特性。
从而有利于收端位定时的提取。
用扰码亦可。
4.HDB3编码信号中同步时钟分量定性观测HDB3编码信号转换为双极性和单极性码中哪一种码型时钟分量丰富。
一、实验内容及要求● 1.1A 率13折线的产生A 率13折线的产生是从不均匀量化的基点出发,设法用13段折线逼近A=87.6的A 率压缩特性。
具体方法是:把输入x 轴和输出y 轴用两种不同的方法划分。
对x 轴在0~1(归一化)范围内不均匀分成8段,分段的规律就是每次以二分之一对分,第一次在0到1之间的1/2处对分,第二次在0到1/2之间的1/4处对分,其余类推。
对y 轴在0~1(归一化)范围内采用等分法,均匀分成8段,每段间隔均为1/8。
然后把x,y 各对应段的交点连接起来构成8段直线,得到近似A=87.6的A 率压缩特性。
这种近似中会得到13段(正负)斜率不同的折线,所以称其为A 率13折线。
● A 率13折线的编码在13折线编码中,普遍采用8位二进制码,对应有82256M ==个量化级,即正、负输入幅度范围内各有128个量化级。
这需要将13折线中的每个折线段再均匀分为16个量化级,由于每个段落长度不均匀,因此正或负输入的8个段落被划分成816128⨯=个不均匀的量化级。
按折叠二进制码的码型,这8位码的安排如下: 极性码段落码段内码1C234C C C5678C C C C其中,第一位表示采样点的极性,第二到第四位表示采样点所在段落。
第五到第八位表示每段内的一个均匀量化级。
1.2实验要求1.了解PCM 及13折线A 率编码的概念2.随机给出一个语音信号,并用A 率13折线的方法对其编码注:这个随机的语音信号可以用 [y,Fs]=load handel 语句得到。
其中y 一个语音信号的采样序列,Fs 是其采样频率。
用的时候截取y 的一段就可以。
2.1实验内容将实验一产生的PCM 编码信号通过一个加性高斯白噪声信道,并在接收端对其进行译码。
2.2实验要求1.了解PCM解码的原理2.画出原始语音信号、PCM编码信号以及译码后信号的波形二、程序设计2.1程序流程图1. PCM编码函数设计流程图开始语音信源PCM编码调制,加噪声,解调PCM解码结束图3 主函数流程图2. PCM编码函数设计流程图开始输入信号判断符号归一化和量化段落判断段内判断输出结束图4 编码函数3. PCM译码函数设计流程图开始输入码组提取符号判断段落位置判断段内位置判断符号位输出结束图5 译码2.2程序代码(见附录)2.3程序执行结果及分析由上图可以看出,信号经过加性高斯白噪声信道后产生了失真。

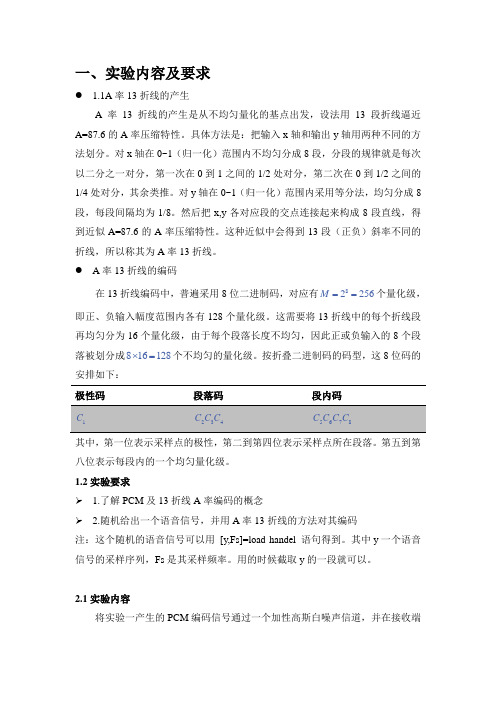

一、实验内容及要求
● 1.1A 率13折线的产生
A 率13折线的产生是从不均匀量化的基点出发,设法用13段折线逼近A=87.6的A 率压缩特性。
具体方法是:把输入x 轴和输出y 轴用两种不同的方法划分。
对x 轴在0~1(归一化)范围内不均匀分成8段,分段的规律就是每次以二分之一对分,第一次在0到1之间的1/2处对分,第二次在0到1/2之间的1/4处对分,其余类推。
对y 轴在0~1(归一化)范围内采用等分法,均匀分成8段,每段间隔均为1/8。
然后把x,y 各对应段的交点连接起来构成8段直线,得到近似A=87.6的A 率压缩特性。
这种近似中会得到13段(正负)斜率不同的折线,所以称其为A 率13折线。
● A 率13折线的编码
在13折线编码中,普遍采用8位二进制码,对应有82256M ==个量化级,即正、负输入幅度范围内各有128个量化级。
这需要将13折线中的每个折线段再均匀分为16个量化级,由于每个段落长度不均匀,因此正或负输入的8个段落被划分成816128⨯=个不均匀的量化级。
按折叠二进制码的码型,这8位码的安排如下: 极性码
段落码
段内码
1C
234C C C
5678C C C C
其中,第一位表示采样点的极性,第二到第四位表示采样点所在段落。
第五到第八位表示每段内的一个均匀量化级。
1.2实验要求
1.了解PCM 及13折线A 率编码的概念
2.随机给出一个语音信号,并用A 率13折线的方法对其编码
注:这个随机的语音信号可以用 [y,Fs]=load handel 语句得到。
其中y 一个语音信号的采样序列,Fs 是其采样频率。
用的时候截取y 的一段就可以。
2.1实验内容
将实验一产生的PCM 编码信号通过一个加性高斯白噪声信道,并在接收端
对其进行译码。
2.2实验要求
1.了解PCM解码的原理
2.画出原始语音信号、PCM编码信号以及译码后信号的波形
二、程序设计
2.1程序流程图
1. PCM编码函数设计流程图
开始
语音信源
PCM编码
调制,加噪声,解调
PCM解码
结束
图3 主函数流程图
2. PCM编码函数设计流程图
开始
输入信号
判断符号
归一化和量化
段落判断
段内判断
输出
结束
图4 编码函数3. PCM译码函数设计流程图
开始
输入码组
提取符号
判断段落位置
判断段内位置
判断符号位
输出
结束
图5 译码
2.2程序代码(见附录)
2.3程序执行结果及分析
由上图可以看出,信号经过加性高斯白噪声信道后产生了失真。
附录(代码)
主函数
