欧姆定律：2013中考精华分类

中考物理知识点总结：欧姆定律一、欧姆定律1.探究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系?②制定打算，设计试验：要讨论电流与电压、电阻的关系，采纳的讨论方法是：掌握变量法。

即：保持电阻不变，转变电压讨论电流随电压的改变关系;保持电压不变，转变电阻讨论电流随电阻的改变关系。

③进行试验，收集数据信息：(会进行表格设计)④分析论证：(分析试验数据查找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。

)⑤得出结论：在电阻肯定的状况下，导体中的电流与加在导体两端的电压成正比;在电压不变的状况下，导体中的电流与导体的电阻成反比。

2.欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

3.数学表达式I=U/R。

4.说明：①适用条件：纯电阻电路(即用电器工作时，消耗的电能完全转化为内能);②I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区分。

三者单位依次是A、V、;③同一导体(即R不变)，则I与U成正比同一电源(即U不变)，则I与R成反比。

④是电阻的定义式，它表示导体的电阻由导体本身的长度、横截面积、材料、温度等因素确定。

R=U/I是电阻的量度式，它表示导体的电阻可由U/I给出，即R 与U、I的比值有关，但R与外加电压U和通过电流I等因素无关。

5.解电学题的基本思路。

①仔细审题，依据题意画出电路图;②在电路图上标出已知量和未知量(必要时加角码);③选择合适的公式或规律进行求解。

二、伏安法测电阻1.定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以依据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

2.原理：I=U/R。

3.电路图：(如图)4.步骤：①依据电路图连接实物。

连接实物时，必需留意开关应断开②检查电路无误后，闭合开关S，三次转变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

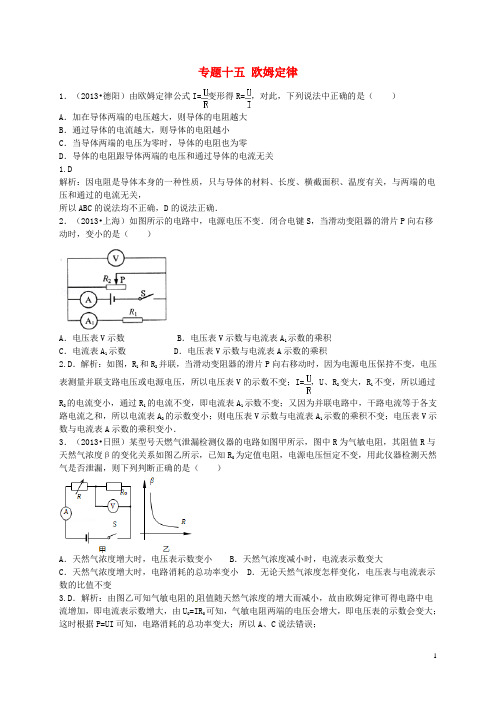

专题十五欧姆定律1．（2013•德阳）由欧姆定律公式I=变形得R=，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关1.D解析：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，所以ABC的说法均不正确，D的说法正确．2．（2013•上海）如图所示的电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V示数 B．电压表V示数与电流表A1示数的乘积C．电流表A1示数 D．电压表V示数与电流表A示数的乘积2.D．解析：如图，R1和R2并联，当滑动变阻器的滑片P向右移动时，因为电源电压保持不变，电压表测量并联支路电压或电源电压，所以电压表V的示数不变；I=，U、R2变大，R1不变，所以通过R2的电流变小，通过R1的电流不变，即电流表A1示数不变；又因为并联电路中，干路电流等于各支路电流之和，所以电流表A2的示数变小；则电压表V示数与电流表A1示数的乘积不变；电压表V示数与电流表A示数的乘积变小．3．（2013•日照）某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是（）A．天然气浓度增大时，电压表示数变小 B．天然气浓度减小时，电流表示数变大C．天然气浓度增大时，电路消耗的总功率变小 D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变3.D．解析：由图乙可知气敏电阻的阻值随天然气浓度的增大而减小，故由欧姆定律可得电路中电流增加，即电流表示数增大，由U0=IR0可知，气敏电阻两端的电压会增大，即电压表的示数会变大；这时根据P=UI可知，电路消耗的总功率变大；所以A、C说法错误；由图乙可知气敏电阻的阻值随天然气浓度的减小而升高，故由欧姆定律可得电路中电流减小，即电流表示数减小，但是根据欧姆定律知电压表与电流表示数的比值为R 0的阻值，而R 0为定值电阻阻值不变，所以B 说法错误，D 说法正确．4．（2013•荆门）如图所示的电路，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是（假定灯泡的电阻不变）（ ）A ．电流表示数变大B ．电压表示数变大C ．电压表和电流表示数的比值变小D ．电压表和电流表的示数都变小4.C 解析：闭合开关S ，将滑动变阻器的滑片P 向右移动的过程中，电路中的总电阻不变，因此电流表示数不变，但滑片P 与b 之间的电阻减小，由U=IR 可知，电压表示数减小，电压表与电流表示数的比值等于滑片P 与a 之间的电阻，故电压表和电流表示数的比值变小．5．（2013•东营）某同学设计了一个电子身高测量仪．下列四个电路中，R 是定值电阻，R ′是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表示数越大的电路是（ ）D解析：两电阻串联，电压表测R′两端的电压，身高越高R ′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R 两端的电压变大，根据串联电路的总电压可知R ′电压变小即电压表的示数变小，故A 不符合题意；两电阻串联，电压表测R 两端的电压，身高越高R ′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R 两端的电压变大即电压表的示数变小，故B 符合题意；两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数不变，故C 不符合题意；两电阻并联，电压表测电源的电压，身高越高时，定值电阻R 不能保护电路，且电压表的示数不变，故D 不符合题意．6．（2013•天津）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图1所示电路，在a ，b 两点间分别接入定值电阻R 1、R 2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U ﹣I 关系图象，如图2所示，若将R 1、R 2组成并联电路，当通过R 1的电流为1A 时，通过R 2的电流为（ ）A ．0.5AB ．1AC ．2AD ．3A6.A解析：根据U﹣I关系图象，可知R1的电流为1A时，R1两端的电压为3V；因为将R1、R2组成并联电路，则并联电路两端的电压相同，所以R2两端的电压也为3V，根据U﹣I关系图象，可知电压为3V时，通过R2的电流为0.5A．7．（2013•重庆）在如图所示的电路中，电源电压U保持不变，定值电阻R=20Ω．闭合开关s，当滑动变阻器R′的滑片P在中点c时，电流表示数为0.4A，当移动滑片P至最右端时，电流表示数为0.3A．则电源电压U与滑动变阻器R′的最大阻值为（）A．6V 10Ω B．6V 20Ω C．12V 20Ω D．12V 40Ω7.D解析：由电路图可知，当滑动变阻器R′的滑片P在中点c时，电阻R 、R′组成一个串联电路，电路中的电流为0.4A，由欧姆定律得：I=，即：0.4A=；当移动滑片P至最右端时，电阻R、R′组成串联电路，电路中的电流为0.3A．有：I=，即：0.4A=根据电源电压不变，所以0.4A×20Ω+R′=0.3A×20Ω+R′，解得：R=20Ω，电源电压U=0.4A×20Ω+20Ω=12V．8．（2013•南宁）如图所示电路，闭合开关S后，若灯L不亮，电压表有示数，电流表无示数．则发生的故障是（）A．L短路 B．L断路 C．R短路 D．R断路8.D．解析：A如果灯泡L短路，电路电阻较小，电流表指针偏转角度应较大．此选项不符合题意；B如果灯泡L断路，整个电路断路，电压表、电流表指针不会偏转．此选项不符合题意；C如果灯泡R短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示数．此选项不符合题意；D如果灯泡R断路，电压表测量电源电压，指针会明显偏转；电路中无电流，即电流表示数为零．此选项符合题意．9．（2013•内江）现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别解析：两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行；两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的大小就可以比较出电阻的大小，故B可行；两个电阻并联，一个电流表测干路电流，一个测支路电流，根据并联电路的电流特点求出另一支路的电流大小，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故C可行；两电阻串联，电流表测量通过电路的电流，无法比较两电阻阻值的大小，故D不可行．故选C．10．（2013•达州）一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光，应联一个Ω的电阻．10.串，10．解：串联电阻起分压作用，因灯泡仍正常发光，故电路中电流I=0.4A，电阻两端电压U=12V﹣8V=4V；则由欧姆定律可得电阻的阻值R===10Ω。

中考物理“欧姆定律”必考知识点大全（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。

注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。

运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。

控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。

这种方法称为控制变量法。

4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。

（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

注意：①该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。

②使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。

③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。

④该定律只适用于纯电阻电路。

2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。

（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。

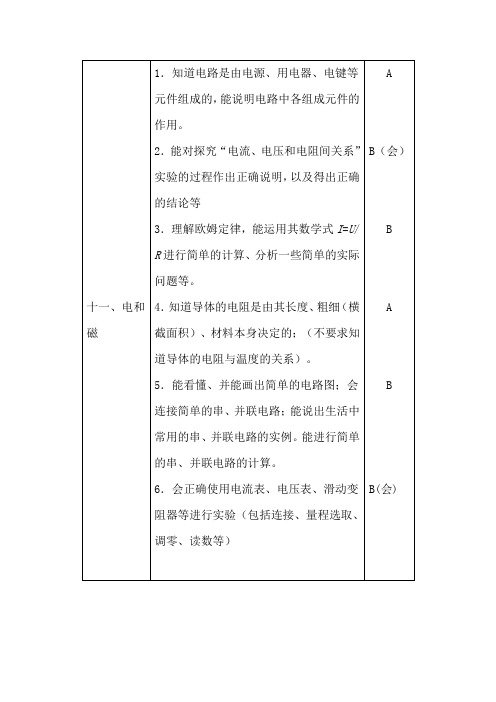

安徽省近6年来直接考查的题目分值统计本专题地位本专题是中考物理的重点难点，特别是近5年以来，都以欧姆定理作为最后一题压轴题的形式出现，应在这一章节多下功夫考纲分析：（物质属性）2．知道导体、绝缘体的规定；能结合生活、生产实际，说明常见材料中哪些是导体、绝缘体等。

（2007、2010）（2007）11. 如图所示，先用导线把电源、灯泡连接起来，再依次把铅笔芯、塑料线、玻璃棒、瓷棒等接到M、N之间，其中能使灯泡发光的是( )A．铅笔芯B．塑料线C．玻璃棒D．瓷棒（2010）12. 下面各组材料，均为导体的是【】A．塑料和铁B．盐水和铜C．铝和煤油D．空气和石墨1．知道电路是由电源、用电器、电键等元件组成的，能说明电路中各组成元件的作用。

2．能对探究“电流、电压和电阻间关系”实验的过程作出正确说明，以及得出正确的结论等3．理解欧姆定律，能运用其数学式I=U/R进行简单的计算、分析一些简单的实际问题等。

（2007、2010、2011）（2007）5. 大量事实表明，不高于36V的电压才是安全电压。

当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性(选填“变大”或“变小”)，这是因为此时人的电阻明显(选填“变大”或“变小”)。

（2010）3．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为_____ ，工作0.5min消耗的电功为_______J。

（2010）20．用如图所示的电路来测量未知电阻R X的阻值，R0阻值已知。

(1）将实验过程补充完整：a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；b．闭合开关，__________________________________________。

c．断开开关，整理器材。

(2）用测量所得的物理量和已知量符号表示出待测电阻R X＝______。

(3）写出本实验中滑动变阻器的作用：_______________。

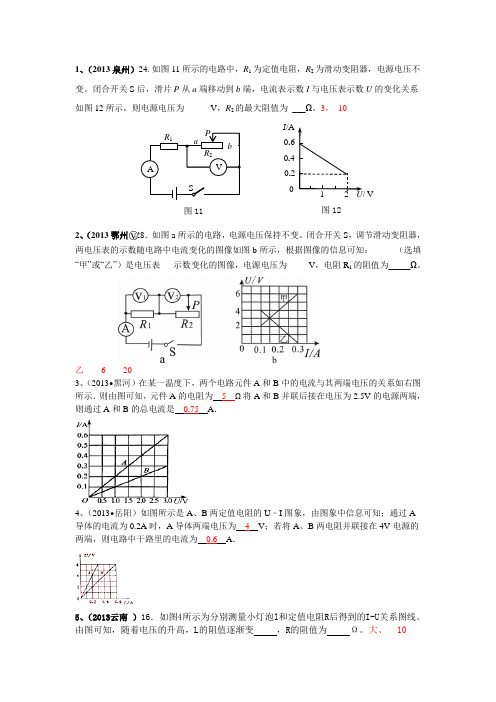

1、（2013泉州）24.如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为______V ，R 2的最大阻值为____Ω。

3， 102、（2013鄂州）28．如图a 所示的电路，电源电压保持不变。

闭合开关S ，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表 示数变化的图像，电源电压为_____V ，电阻R 1的阻值为_____Ω。

乙 6 203、（2013•黑河）在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如右图所示．则由图可知，元件A 的电阻为 5 Ω将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 0.75 A ．4、（2013•岳阳）如图所示是A 、B 两定值电阻的U ﹣I图象，由图象中信息可知；通过A 导体的电流为0.2A 时，A 导体两端电压为 4 V ；若将A 、B 两电阻并联接在4V 电源的两端，则电路中干路里的电流为 0.6 A ．5、（2013云南 ）16．如图4所示为分别测量小灯泡l 和定值电阻R 后得到的I-U 关系图线。

由图可知，随着电压的升高，L 的阻值逐渐变 ，R 的阻值为 Ω。

大、100 0.0.0.I 图12图116、（2013年福州）20．甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端电压变化的曲线。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。

0.5；87、（2013齐齐哈尔）24.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。

则由图可知，元件A的电阻为Ω；将A和B并联后接在电压为2.5V的电源两端，则干路中的电流是 A。

初三物理_第十四章欧姆定律知识点总结第十四章欧姆定律知识点总结欧姆定律是物理学中最基本的电路定律之一，描述了电流、电压和电阻之间的关系。

它在电路分析和设计中非常重要。

下面是对初三物理第十四章欧姆定律的一些知识点进行总结：1. 电流和电荷：电流是电荷在单位时间内通过导体的流动量，用字母I表示，单位是安培（A）。

电荷是电子的基本单位，用字母Q表示，单位是库仑（C）。

电流与电荷之间的关系可以用以下公式表示：I = Q / t，其中t是流动的时间。

2. 电压和电势差：电压是电荷单位所具有的能量，用字母U表示，单位是伏特（V）。

电势差是指电荷从一个位置移动到另一个位置所获得或失去的能量。

电压和电势差之间的关系可以用以下公式表示：U = W / Q，其中W是电荷在电场中获得或失去的能量。

3. 电阻和电阻率：电阻是电流受到阻碍的程度，用字母R表示，单位是欧姆（Ω）。

电阻率是材料本身的属性，用字母ρ表示，单位是欧姆米（Ω·m）。

电阻与电阻率之间的关系可以用以下公式表示：R = ρL / A，其中L是导体的长度，A是导体的横截面积。

4. 欧姆定律的描述：欧姆定律描述了电流、电压和电阻之间的关系，它可以用以下公式表示：U = I × R。

换句话说，电流等于电压与电阻的比值：I = U / R。

5. 线性电阻和非线性电阻：当电阻不随电压或电流的改变而改变时，称为线性电阻。

当电阻随电压或电流的改变而改变时，称为非线性电阻，也被称为电子元件。

6. 串联电路和并联电路：在串联电路中，电流依次通过每个元件。

在并联电路中，电流分别通过每个元件，然后重新汇集在一起。

通过串联电路和并联电路，可以实现电路的不同功能，如电阻调节和电压分配。

7. 复杂电路和电路计算：复杂电路是由多个电阻、电源和其他电子元件组成的电路。

通过使用欧姆定律以及串联和并联电路的规则，可以计算复杂电路中的电流、电压和电阻。

总结：欧姆定律是电路分析和设计中最基本的定律之一，它描述了电流、电压和电阻之间的关系。

中考物理知识点专题总结—欧姆定律（考前必看）一、思维导图二、知识点总结知识点一：电路电流与电压和电阻的关系1.由于电压是形成电流的原因，说明电流的大小与导体两端的电压有关；由于导体的电阻对电流有阻碍作用，所以，电流的大小与导体电阻有关。

2.为了研究通过导体的电流跟电压的关系，我们应控制电阻一定，通过在电路中串联一个变阻器来调节导体两端的电压，通过实验可以得出结论：电阻一定时，通过导体中的电流跟导体两端的电压成 正比。

3.为了研究通过导体的电流跟电阻的关系，我们应控制电阻两端的电压一定，通过换用不同的电阻来改变电阻，通过实验可以得出结论：电压一定时，通过导体的电流跟导体的电阻成反比。

要点诠释：①提出问题：电流与电压电阻有什么定量关系？①制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。

即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。

①进行实验，收集数据信息：（会进行表格设计）①分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。

）①得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。

知识点二：欧姆定律1.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。

2.公式：R UI，其中：U 为电源电压，单位为伏（V ）；I 为通过导体的电流，单位为安（A ）；R 为导体的电阻，单位为欧（Ω）。

注意：应用欧姆定律的公式进行计算时，一定要统一到国际制单位后再进行计算。

欧姆定律公式中的各个物理量具有同一性，即I,U,R 是对同一段导体、同一时刻而言的。

3.公式变形：IR U =，IU R =。

4.运用欧姆定律公式解题技巧：解题时，为了便于分析问题，应先根据题意，画出电路图，并在图中标明已知物理量的符号、数值及未知物理量的符号，公式中的三个物理量的单位均使用国际（制）单位。

中考专题-欧姆定律分类复习知识点回顾： 一、欧姆定律1、内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比．2、公式：I ＝R U ; 变形公式U ＝IR R ＝IU 3、正确理解欧姆定律（1）电阻一定时，导体中的电流跟导体两端的电压成正比○1导体中的电流和导体两端的电压都是针对同一导体而言的。

（同一性）○2不能反过来说“电阻一定时，电压跟电流成正比”在、这里存在一个逻辑关系的问题，这里的电压是原因，电流是结果。

（逻辑性）（2）电压一定时，导体中的电流和导体的电阻成反比。

○1电流和电阻也是针对同一导体而言的。

（同一性）○2同样不能说物体的电阻与通过他的电流成反比。

我们知道，电阻是导体本身的一种特性，它不随电压或电流的大小而改变。

（逻辑）（3）R=U/I 表示某段导体的电阻值上等于这段导体两端的电压与其通过的电流的比值，这个比值R 是导体本身的属性，不能理解为R 与U 成正比，与I 成反比。

二、伏安法测电阻1、原理：__________________________________________________________。

2、器材：__________________________________________________________。

3、滑动变阻器的作用：（1）改变待测电阻两端的____________，从而改变电路中的_________，多测几组电压值和电流值，避免实验的偶然性；（2）________；4、实验步骤：（1）按电路图接好电路；（2）检查无误后，闭合开关，调节滑动变阻器的滑片P ，改变待测电阻两端的电压记下三组对应的数据，分别填入表格中。

（3）根据记录求出三个对应的电阻值。

5、实验注意事项：（1）进行实物连接时开关应________，调节滑动变阻器的滑片，使它接入电路中的______。

（2）两表量程要选择合适，电流表与被测电阻___联，电压表与被测电阻______联；（3）用电器两端的电庄不能过高，测量时应从额定电压开始逐渐降低；（4）如果换用灯泡代替电阻，灯泡两端电压不同时，测出的电阻值受灯丝______影响而不同，这不是实验误差，因此测灯泡电阻时不能求多次测量的平均值。

欧姆定律中考试题分类汇编经典一、欧姆定律选择题1．如图所示，电源电压保持不变，小灯泡L 、 L 分别标有“ 6V 3W”和“ 6V6W”的字样，滑12动变阻器 R 的阻值变化范围为0～12Ω，当 S123都闭合，滑动变阻器的滑片滑到a、 S和 S端时，两灯都正常发光．不考虑温度对灯泡电阻的影响，则（）A. 电源电压为 12 VB. 两灯都正常发光时电流表的示数为3AC. 整个电路的最小功率 2.25WD. 整个电路的最大功率9 W【答案】 D【解析】【解答】解：（1）当 S1 23都闭合，滑动变阻器滑到 a 端时，灯泡1和灯泡、 S、 S LL2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，所以，电源的电压U=U1=U2=6V，故 A 错误；（ 2）由 P=UI 可得，两灯泡都正常发光时通过的电流：I1= ==0.5A， I2===1A，因并联电路中干路电流等于各支路电流之和，所以，两灯都正常发光时电流表的示数：I=I1 +I2=0.5A+1A=1.5A，故 B 错误；（ 3）由 I=可得，两灯泡的电阻：R1===12 Ω， R2= ==6Ω，当S1、 S3闭合且滑片位于 b 端时， R1与 R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小总功率：P 小 ===1.5W，故 C 错误；（ 4）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以，整个电路的最大功率：P 大 =P1+P2 =3W+6W=9W，故 D 正确．故选 D．【分析】（ 1）当 S1 23都闭合，滑动变阻器的滑片滑到 a 端时，灯泡12并、 S和 S L和灯泡 L 联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压；（ 2）根据P=UI 求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数；（3）根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R 的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和P=UI= 求出电路的最小总功率；（ 4 ）当 S1、 S2、 S3都闭合且滑片位于 a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率．2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P 从b 端向 a 端滑动的过程中（）A. 电压表V1的示数变大，电流表 A 的示数变大B. 电压表V2的示数变大，电流表 A 的示数变小C. 电压表V1的示数变大，电流表 A 的示数变小D. 电压表V2的示数变大，电流表 A 的示数变大【答案】A【解析】【解答】解：由图知，定值电阻R1 和滑动变阻器R2 串联， V1 测量 R1 两端的电压，电压表V2 测量 R2 两端的电压，电流表测量串联电路中的电流。

2013中考物理知识梳理、典型试题归类与拓展训练--欧姆定律1、导体：容易导电的物体。

如：金属、石墨、人体、大地以及酸、碱、盐的水溶液等。

绝缘体：不容易导电的物体。

如：橡胶、玻璃、陶瓷、塑料、油等。

导体和绝缘体之间没有绝对的界限。

原来不导电的物体，条件改变时，也可能变成导体。

如：常态下的玻璃不导电，把它烧成红炽状态，就变成了导体。

2、滑动变阻器：①原理：通过改变连入电路中电阻线的长度，来改变电阻的大小。

②接法：必须“一上一下”（上边接哪个接线柱都行，下面接左还是接右要看题目要求）若接的是“同上”，则相当于一根导线，在电路中的电阻为0。

若接的是“同下”，则相当于一个定值电阻，在电路中的电阻为它的最大阻值。

③在电路中的作用A、保护电路。

（所以有要求：闭合开关前，滑片要位于其电阻最大端）B、在研究电流与电阻的关系实验中，靠移动滑片来控制电阻两端的电压不变。

C、在研究电流与电压的关系实验中（或伏安法测电阻的实验中），靠移动滑片来改变电阻两端的电压。

D、改变电路中电流的大小。

④滑动变阻器应该和被控制的电路串联。

⑤滑动变阻器的铭牌：50Ω、2A50Ω表示：。

2A表示：。

3、“伏安法”测电阻①原理：R=U/I②需要的测量工具：电流表、电压表③滑动变阻器的作用：改变待测电阻Rx两端的电压④电路图：⑤如果用伏安法测小灯泡的电阻，则小灯泡的电阻会随着电压、电流的改变而呈现明显的变化，这是因为灯泡的温度发生明显变化，从而使电阻也随之改变。

串、并联电路电阻的特点4、串联电路电阻的特点①推导：∵串联∴U=U1+U2I=I1=I2又∵U=IR、U1=I1R1、U2=I2R2∴IR= 得到：R=R1+R2结论：串联电路的总电阻等于各部分电路电阻之和。

②若有n个阻值都为R的电阻串联，则总电阻R串=nR③串联电阻相当于增加了导体的长度，串联的电阻越多，总电阻越大。

5、并联电路电阻的特点①推导：∵并联∴U=U1=U2I=I1+I2又∵I=U/R 、I1=U1/R1、I2=U2/R2∴U/R=得到：1/R=1/R1+1/R2结论：并联电路的总电阻的倒数等于各支路电阻的倒数之和。
