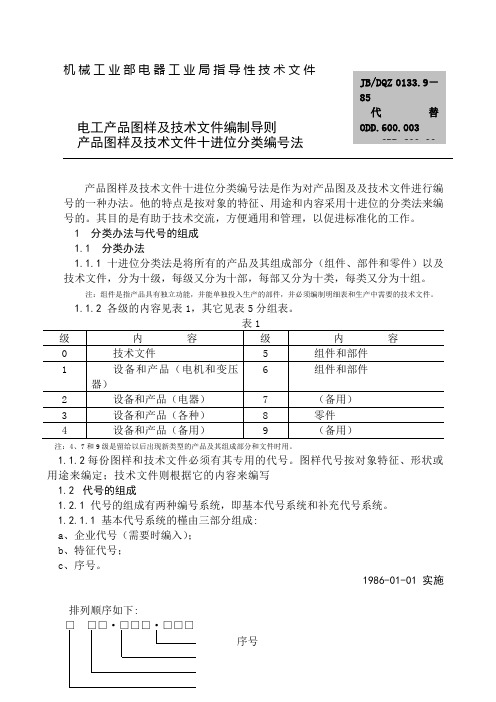

机械工业部电器工业局指导性技术文件电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法产品图样及技术文件十进位分类编号法是作为对产品图及及技术文件进行编号的一种办法。
他的特点是按对象的特征、用途和内容采用十进位的分类法来编号的。
其目的是有助于技术交流，方便通用和管理，以促进标准化的工作。
1 分类办法与代号的组成 1.1 分类办法1.1.1 十进位分类法是将所有的产品及其组成部分（组件、部件和零件）以及技术文件，分为十级，每级又分为十部，每部又分为十类，每类又分为十组。
注：组件是指产品具有独立功能，并能单独投入生产的部件，并必须编制明细表和生产中需要的技术文件。
1.1.2 各级的内容见表1，其它见表5分组表。
注：4、7和9级是留给以后出现新类型的产品及其组成部分和文件时用。
1.1.2每份图样和技术文件必须有其专用的代号。
图样代号按对象特征、形状或用途来编定；技术文件则根据它的内容来编写 1.2 代号的组成1.2.1 代号的组成有两种编号系统，即基本代号系统和补充代号系统。
1.2.1.1 基本代号系统的槿由三部分组成: a 、企业代号（需要时编入）； b 、特征代号； c 、序号。
1986-01-01 实施排列顺序如下:□ □□·□□□·□□□序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.2补充代号系统的代号由四部分组成。
即基本代号系统的代号之后加上顺序号（以下简称类型序号）；a、企业代号（需要时编入）；b、特征代号；c、序号；d、类型序号。
排列顺序如下:□□□·□□□·□□□·□类型序号序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.3企业代号是由两个或两个以上的大写的汉语拼音字母组成，用以表示单位名称，需要时编入。
1.2.1.4特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。
编制：日期：校对：日期：审核：日期：会签：日期：会签：日期：会签：日期：会签：日期：标准化：日期：批准：日期：修订记录1范围本标准规定了本公司产品图样及设计文件的基本要求、编号原则、代号的组成及尾注号。
本标准适用于本公司产品的图样及设计文件的编号。
2规范性引用文件JB/T 5054.4-2000 产品图样及设计文件编号原则JB/T 5054.5-2000 产品图样及设计文件完整性JB/DQZ 0133.9-85 电工产品图样及设计文件编制导则产品图样及设计文件十进位分类编号法3基本要求3.1每个产品部件、零件的图样及设计文件均应有独立的代号。
3.2采用表格图时，表中每种规格的产品部件、零件都应标出独立的代号。
3.3同一产品部件、零件的图样用数张图纸绘出时，各张图样应标注同一代号。
4编号原则4.1本产品图样及设计文件的编号采用分类编号的原则。
4.2分类编号采用十进位分类法，即将产品图样及设计文件按其特征和内容分为十级（0～9），每部分十类（0～9），每类分十组（0～9）。
4.3产品图样及设计文件的编号，按其特征分为十级，其内容见表1。
表1 级的内容5 代号的组成5.1 产品图样及设计文件的代号由三部分组成：产品代号、特征代号、顺序号。
特征代号按级、部、类组成，代号按JB/DQZ 0133.9的规定。
5.2 代号的组成5.2.1 完整的编号方法如下：类型序号（若无此列，则可省略）顺序号 特征代号 企业代号 级5.2.2 类型序号是同一产品及其组成部分内容较多或数量变化时采用，并应在图样中附加表格图，表格图中每种规格的零部件都应标出独立的代号。
例：8CTY.043.403.1～25.2.3 顺序号规定为三位，按流水号递增。
5.2.4 特征代号用四位阿拉伯数字表示，自左至右顺序为级、部、类、组，为了更明显地区分对象的级别，规定将级的代号写在企业代号之左，部、类、组的代号写在企业代号之右。
5.2.5 KYN44A 型开关柜产品区分号为“G ”，XGN15环网柜产品区分号为“GH ”，SIMOSEC 型开关柜产品区分号为“SM ”， KZW 户外开关站产品区分号为“K ”， 美式变电站产品区分号为“Z ”， 欧式变电站产品区分号为“Y ”，高压电缆分支箱产品区分号为“L ”； MNS 型低压柜产品区分号为“N ”， GBD1型低压柜产品区分号为“B ”， GGD 型低压柜产品区分号为“D ”， CPK 型低压柜产品区分号为“C ”，PGL 型低压柜产品区分号为“P ”，户外动力照明配电箱TYD-01产品区分号为“WT ”， 户内动力照明配电箱TYD-02产品区分号为“NT ”，计量表箱DBX-01产品区分号为“X ”，终端配电箱PZ30产品区分号为“PZ ”，其余产品区分号均为“CTY ”。
配电线路、设备及设施命名编号导则Q/GZW 贵州电网公司企业标准Q/GZW X XXXX-2010配电线路、设备及设施命名编号导则（试行）2010-XX-XX发布 2010-0X-XX实施贵州电网公司发布目录前言................................................................. IV 1范围.. (1) 2规范性引用文件 (1)3术语和定义 (1)3.1线路 (1)3.210KV主干线 (1)3.310KV支线 (1)3.4低压主干线 (1)3.5开关箱 (2)3.6开关房 (2)3.7分接箱 (2)3.8低压开关箱 (2)3.9低压分接箱 (2)3.10开关 (2)3.11刀闸 (2)3.12地刀 (2)3.13令克 (2)3.14箱变 (2)3.15台变 (2)3.16配电房 (2)3.17主进开关 (2)3.18主出开关 (3)3.19出线开关 (3)3.20电缆段 (3)3.21配电设施 (3)3.22开闭所 (3)3.23配电调度部门 (3)4职责与权限 (3)4.1配电调度部门 (3)4.2分（县）局配电生产技术部门 (4)4.3分（县）局运行部门 (4)5内容与方法 (4)5.1基本原则 (4)5.210KV线路命名原则 (4)5.310KV杆塔编号原则 (5)5.4低压线路命名原则 (5)5.5低压电杆编号原则 (5)5.6开关箱、开关房命名原则 (5)5.7开关箱、开关房内设备命名编号原则 (6)5.8分接箱命名原则 (7)5.910KV柱上开关、刀闸及线路令克命名编号原则 (7) 5.10低压开关设备的命名编号原则 (8)5.11箱变命名原则 (9)5.12台变命名原则 (9)5.13低压开关箱命名原则 (10)5.14低压分接箱命名原则 (10)5.15配电房命名原则 (10)5.16配电房内设备的编号原则 (10)5.17箱变及环网箱变内设备命名编号原则 (11)5.1810KV电缆段命名原则 (11)5.19低压撑铁横担命名编号原则 (11)5.20低压电缆段命名原则 (11)5.21附属设备命名原则 (12)5.2210KV 升压变、无功补偿命名原则 (12)5.23电缆中间接头编号原则 (12)5.24电缆井命名原则 (12)5.25开闭所命名原则 (12)5.26开闭所内设备的命名、编号原则 (12)附录本导则用词说明 (14)前言为指导和规范配电线路、设备、设施命名编号，特编制本标准。
无锡新大力电机有限公司文件编号：XDL-QP-C01-01产品图纸、物料编号规定2017-05-31发布2017-05-31实施本规定由无锡新大力电机有限公司技术部发布1. 范围本文本规定了本公司产品图纸、物料的编号方法。
本文本适用于本公司产品图纸、物料的编号。
2. 引用标准JB/T 5054.4-2000 产品图样及设计文件编号原则JB/DQZ 0133.9 电工产品图样及技术文件编制导则产品图样及技术文件十进位分类编号法3. 一般要求3.1 每个产品、部件、零件的图样和文件均应有独立的代号。
3.2 采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号。
3.3 同一文件使用两种以上的存储介质时，每种存储介质中的文件都应标注同一代号。
3.4 借用件的编号应采用被借用件的代号。
3.5 所有编号若无特殊说明，均应紧密书写。
4. 图样编号4.1 图样编号采用分类编号的方法，即按对象（产品、零部件）功能、形状的相似性，采用十进位分类法进行编号。
4.2 产品组装表编号由产品类别号、产品系列号、中心高、流水号和派生顺序号五个部分组成。
4.3 产品零部件号由产品类别号、分类号、零部件特殊号、中心高和顺序号五个部分组成。
4.4 各级的内容规定见表1。
表1 产品类别号表2 产品系列号表3 产品特征号4.5 代号的组成主要是基本代号系统。
4.5.1 产品（组装表）基本代号系统的代号由五部分组成；a）产品类别号（见表1）；b）产品系列号（见表2）；c）电机中心高；d）流水号；e）泒生顺序号（基准序号为“000”）。
4.5.2 排列顺序如下：1 2 1 6 0 0 0 0 3 0 0 6说明：1）第一位“1”代表：电机总装配2）第二位“2”代表：变频电机3）第三～五位“160”代表：电机中心高1604）第六～九位“0003”代表：第3个产品流水号5）第十～十二位“006”代表：在160基础上泒生出的第6个系列，即YZPE + M4.5.3 零部件基本代号系统的代号由四部分组成；a）产品类别号（见表3）；b）产品分类号（见表3）；c）零部件特征号（见表3）；d）中心高d）流水号；4.5.4 排列顺序如下：3 1 1 1 6 0 0 1 2 3说明：1）第一位“3”代表：结构件2）第二位“1”代表：机座3）第三位“1”代表：B3、铸件加工件4）第四～六位“160”代表：中心高1605）第七～十位“123”代表：第123个零部件流水号5. 设计文件的编号5.1 常用的（或专用的）设计文件代号，可由产品（或工件）的图样代号之后加上说明该文件性质的尾注号（用二个可三个汉语拼音字母表示）组成。

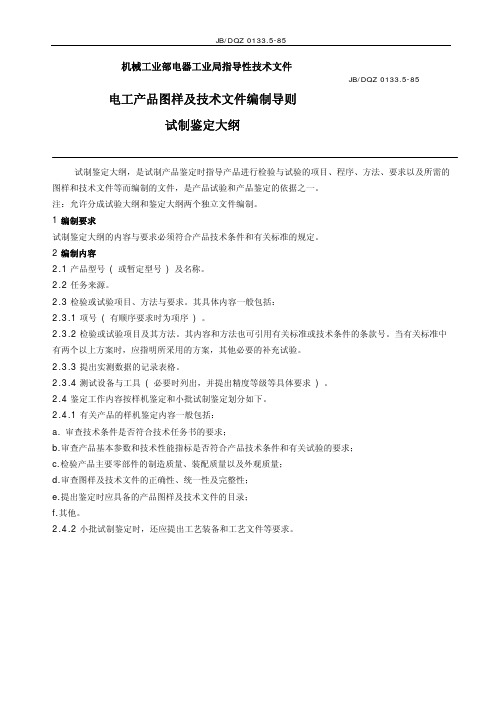

JB/DQZ 0133.5-85
机械工业部电器工业局指导性技术文件
JB/DQZ 0133.5-85 电工产品图样及技术文件编制导则
试制鉴定大纲
试制鉴定大纲，是试制产品鉴定时指导产品进行检验与试验的项目、程序、方法、要求以及所需的图样和技术文件等而编制的文件，是产品试验和产品鉴定的依据之一。
注：允许分成试验大纲和鉴定大纲两个独立文件编制。
1编制要求
试制鉴定大纲的内容与要求必须符合产品技术条件和有关标准的规定。
2编制内容
2.1产品型号 ( 或暂定型号 ) 及名称。
2.2任务来源。
2.3检验或试验项目、方法与要求。
其具体内容一般包括：
2.3.1项号 ( 有顺序要求时为项序 ) 。
2.3.2检验或试验项目及其方法。
其内容和方法也可引用有关标准或技术条件的条款号。
当有关标准中有两个以上方案时，应指明所采用的方案，其他必要的补充试验。
2.3.3提出实测数据的记录表格。
2.3.4测试设备与工具 ( 必要时列出，并提出精度等级等具体要求 ) 。
2.4鉴定工作内容按样机鉴定和小批试制鉴定划分如下。
2.4.1有关产品的样机鉴定内容一般包括：
a. 审查技术条件是否符合技术任务书的要求；
b.审查产品基本参数和技术性能指标是否符合产品技术条件和有关试验的要求；
c.检验产品主要零部件的制造质量、装配质量以及外观质量；
d.审查图样及技术文件的正确性、统一性及完整性；
e.提出鉴定时应具备的产品图样及技术文件的目录；
f.其他。
2.4.2小批试制鉴定时，还应提出工艺装备和工艺文件等要求。
机械工业部电器工业局指导性技术文件电工产品图样及技术文件编制导则 产品图样及技术文件十进位分类编号法产品图样及技术文件十进位分类编号法是作为对产品图及及技术文件进行编号的一种办法。
他的特点是按对象的特征、用途和内容采用十进位的分类法来编号的。
其目的是有助于技术交流，方便通用和管理，以促进标准化的工作。
1 分类办法与代号的组成 1.1 分类办法1.1.1 十进位分类法是将所有的产品及其组成部分（组件、部件和零件）以及技术文件，分为十级，每级又分为十部，每部又分为十类，每类又分为十组。
注：组件是指产品具有独立功能，并能单独投入生产的部件，并必须编制明细表和生产中需要的技术文件。
1.1.2 各级的内容见表1，其它见表5分组表。
注：4、7和9级是留给以后出现新类型的产品及其组成部分和文件时用。
1.1.2每份图样和技术文件必须有其专用的代号。
图样代号按对象特征、形状或用途来编定；技术文件则根据它的内容来编写 1.2代号的组成1.2.1 代号的组成有两种编号系统，即基本代号系统和补充代号系统。
1.2.1.1 基本代号系统的槿由三部分组成: a 、企业代号（需要时编入）； b 、特征代号； c 、序号。
1986-01-01 实施排列顺序如下:□□□·□□□·□□□序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.2补充代号系统的代号由四部分组成。
即基本代号系统的代号之后加上顺序号（以下简称类型序号）；a、企业代号（需要时编入）；b、特征代号；c、序号；d、类型序号。
排列顺序如下:□□□·□□□·□□□·□类型序号序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.3企业代号是由两个或两个以上的大写的汉语拼音字母组成，用以表示单位名称，需要时编入。
1.2.1.4特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。
为了能更明显地区分对象的级别，规定将级的代号写在企业代号之左，部、类、组的代号写在企业代号之后。
产品图样、技术文件及工艺文件编号规定1 范围本部分规定了我公司开关电器设备产品的产品图样中的零部件标准名称、定义及其编号方法，同时规定了开关电器设备产品及其零部件在企业PDM管理系统中的编码原则。
本部分适用于开关电器设备产品的所有图样及相关技术文件的名称、编号的制定，以及适用于产品和零部件物料在PDM系统中的编码。
2 规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，凡是不注日期的引用文件，其最新版本适用于本部分。
3 开关电器设备图样和技术文件编号规则3.1图样编号有12位，形式如下：（其中“XDB”为企业代号）□XDB.□□□.□□□顺序号特征号类别号3.1.1类别号：表示图样类别，由一位数组成，具体如下：0类：主要用于技术文件。
2类：主要用于断路器、隔离开关、接地开关、负荷开关、特殊手车的总装图样。
3类：主要用于开关柜的总装图样，2类规定的总装图样代号可以出现在本类的总装图样中。
5类：主要用于2、3类规定的总装的部件图样。
8类：主要用于2、3、5类规定的零件图样。
3.1.2特征号：表示零部件用于具体位置的特征代号，由三位数组成。
具体对应关系见表1。
3.1.3顺序号：用以确定在该特征代号范围内的具体编号顺序，从三位数000开始，到三位数999结束。
3.2设计文件编号规则设计文件的编号采用在相应的产品总装图编号后加尾注号组成。
a.文件目录在产品总装图编码后加“WM”组成。
b.明细表在产品总装图编码后加“MX”组成。
3.3工艺文件编号规则工艺文件的编号采用在相应的产品图样编号后加尾注号组成。
a.工艺过程卡在产品图样编码后加“GK”组成。
b.关键工序装配工艺卡在产品总装图样编码后加“GJK”组成。
c.检验卡在产品图样编码后加“JK”组成。
表1 电器设备图样名称定义及其特征分类号表1(续一) 电器设备图样名称定义及其特征分类号表1(续二) 电器设备图样名称定义及其特征分类号表1(续三) 电器设备图样名称定义及其特征分类号表1(续四) 电器设备图样名称定义及其特征分类号表1(续五) 电器设备图样名称定义及其特征分类号表1(续六) 电器设备图样名称定义及其特征分类号表1(续七) 电器设备图样名称定义及其特征分类号表1(续八) 电器设备图样名称定义及其特征分类号表1(续九) 电器设备图样名称定义及其特征分类号表1(续十) 电器设备图样名称定义及其特征分类号4.开关电器设备非标产品设计图样和技术文件编号规则4.1图样编号规则图样编号由13位十进制数字和英文字母分3段构成，形式如下：（其中“XDB”为企业代号）□XDB.□□□.□□□ G非标标记顺序号特征号类别号4.1.1类别号：表示图样类别，由一位数组成，具体如下：0类：主要用于技术文件。
附录1 国产低压电器
产品型号编制办法
（1）全型号组成型式
（2）类组代号
类组代号与设计代号的组合，表示产品的“系列”，类组代号的汉语拼音字母方案的首二位字母规定如附表1-2。
如需要三位的类组代号，其第三位字母在编制具体型号时，以不重复为原则，临时拟定之。
（3）汉语拼音字母选用的原则
①采用所代表对象的第一个音节字母；
②采用所代表对象的非第一个音节字母，
③采用通俗的外来语言的第一个音节字母；
④万不得已时才选用与发音毫不相关的字母
现代电气自动控制技术
附表1-1 低压电器产品型号类组代号表
附录
附表1-2 低压电器使用类别代号及其对应的用途性质
现代电气自动控制技术
续表
附表1-3 加注通用派生字母对照表
附录
附表1-4 EB、EH系列接触器技术数据
现代电气自动控制技术
附录附录2 电气图常用图形
及文字符号新旧对照表
本附表是从国家标准GB5094-85《电气技术中的项目代号》、GB7195-87《电气技术中的文字符号制定通则》以及机械工业部标准JB1739-83《机床电气设备图解和表的绘制》中摘录出的常用文字符号。
为了使用方便还将旧符号一并列出。
附表2-1 文字符号
现代电气自动控制技术续表
附录
附表2-2 图形符号
现代电气自动控制技术
续表
附录
续表
现代电气自动控制技术。
机械工业部电器工业局指导性技术文件电工产品图样及技术文件编制导则 产品图样及技术文件十进位分类编号法产品图样及技术文件十进位分类编号法是作为对产品图及及技术文件进行编号的一种办法。
他的特点是按对象的特征、用途和内容采用十进位的分类法来编号的。
其目的是有助于技术交流，方便通用和管理，以促进标准化的工作。
1 分类办法与代号的组成 1.1 分类办法1.1.1 十进位分类法是将所有的产品及其组成部分（组件、部件和零件）以及技术文件，分为十级，每级又分为十部，每部又分为十类，每类又分为十组。
注：组件是指产品具有独立功能，并能单独投入生产的部件，并必须编制明细表和生产中需要的技术文件。
1.1.2 各级的内容见表1，其它见表5分组表。
注：4、7和9级是留给以后出现新类型的产品及其组成部分和文件时用。
1.1.2每份图样和技术文件必须有其专用的代号。
图样代号按对象特征、形状或用途来编定；技术文件则根据它的内容来编写 1.2代号的组成1.2.1 代号的组成有两种编号系统，即基本代号系统和补充代号系统。
1.2.1.1 基本代号系统的槿由三部分组成: a 、企业代号（需要时编入）； b 、特征代号； c 、序号。
1986-01-01 实施排列顺序如下:□□□·□□□·□□□序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.2补充代号系统的代号由四部分组成。
即基本代号系统的代号之后加上顺序号（以下简称类型序号）；a、企业代号（需要时编入）；b、特征代号；c、序号；d、类型序号。
排列顺序如下:□□□·□□□·□□□·□类型序号序号部、类、组特征代号企业代号（需要时编入）级特征代号1.2.1.3企业代号是由两个或两个以上的大写的汉语拼音字母组成，用以表示单位名称，需要时编入。
1.2.1.4特征代号由四个阿拉伯数字组成，自左至右顺次表示级、部、类、组。
为了能更明显地区分对象的级别，规定将级的代号写在企业代号之左，部、类、组的代号写在企业代号之后。
1.2.1.5序号可用三位或四位数字组成，这数字是用以确定在该特征代号范围内的具体编号顺序，开始时用三位，不够时用四位。
1.2.1.6类型序号是按类型数量的多少而定，从阿拉伯数字“1”开始，按数字的递增顺序编定。
如1.2.3和2.5.2.1中的示例。
1.2.1.7为便于阅读图样及技术文件的代号，并统一它们的书写方式，规定在企业代号的部代号间，特征代号与序号间、序号与类型序号间均用小圆点分隔开（小圆点点在右下角）。
1.2.2基本代号系统的代号书写示例：零件“螺钉（沉头的）”。
1.2.3 补充代号系统的代号书写示例：零件“铁心”。
2 编号办法 2.1基本要求2.1.1 每一产品及其组成部分，都应以一物一号为原则绘成标准幅面的单份图样，并编定代号。
对不同对象的图样，不得使用相同的代号，反之，相同的图样，不得使用不同的代号。
代号的系统可根据产品及其组成部分的类型多少来确定，可以按基本代号系统或补充代号系统来选用。
2.1.2 分组表中规定的名称和代号，原则上不允许更改，应按其规定选用。
如没有所需的名称时，除行业归口单位另有规定外，可按其归属的“部”、“类”及本文件的有关规定在分组表相应的空格中自行补充规定，或归入该“类”的“其他”组。
分组表中的名称如与有关标准或上级规定不一致时，应按有关标准或上级规定自行更正。
2.1.3 分组表内写在括弧中的文字，如果是说明性质的，可作为选定名称的参考，不能作为名称的组成部分。
2.1.4 零件或部件的名称可按照他们的特征或用途选定，但通用性很大的零部件，其名称应按其特征选定。
例如：起导电作用的双头螺栓，应叫双头螺栓，而不叫导电杆。
如根据用途选定的名称，既能代表用途，又能代表其特征时应按用途选定名称。
例如：起轴作用的圆柱体，应叫轴而不叫圆柱体、棒、杆等。
2.1.5 写产品、组件和部件的名称时，不必加入补充名称或多余的字，如“装配”、“全套”等。
2.1.6 外购产品及其组成部分的图样的名称，应采用有关标准、技术条件，或产品目录中所规定的全名称和型号。
外购产品及其组成部分的参考图样的代号和名称，应分别按分组表的规定进行编定。
2.1.7 随产品供给用户的备件、工具、附件等的图样和技术文件也应按本文件的规定编定代号。
2.2 设计文件的代号2.2.1产品及其组成部分的技术文件的代号和名称，一般应按分组表的规定进行编定。
如属于产品、设备或组件专用的设计文件时，其代号也可由该产品、设备或组件的代号加上说明其文件性质的尾注号所组成。
如表2所示。
例如：产品的代号为“2AB.560.005”。
这个产品的明细表代号是“2AB.560.005MX”。
2.2.2若有两个或两个以上的文件合并为一个文件编写时，允许将分组表规定的名称加以简化。
其代号按首先写出的文件名称的特征来选定。
如“安装说明书（0412）”和“使用说明书（0460）”两个文件合并为一个文件时，可定名为“安装使用说明书（0412）”。
2.3 工艺文件的代号工艺文件的代号和名称推荐按本条各款的规定选用。
2.3.1产品及其组成部分的工艺守则代号和名称，应按分组表“09”部的规定编写，如属产品或其组成部分专用的工艺文件时，其代号也可在产品或其组成部分的图样代号右连加上相应在尾注号组成。
如表3所示。
例如：零件的代号是“8AB.205.010”，这个零件的工序卡的代号应为“8AB.205.010SK”。
2.3.2产品及其组成部分的毛坯件（指锻件、铸件等）的代号是在产品或其组成部分的代号右边加上尾注号“M”。
例如：零件的代号是“8AB.231.003”，这个零件的毛坯件的代号是“8AB.205.010M”。
2.3.3 毛坯件在被加工的过程中，每一工序完成以后的工序代号可在毛坯件的代号的右边加上表明工序的尾注号1，2，3，4等来表示。
例如:零件的代号是“8AB.231.003”毛坯件的代号是“8AB.231.003M”；则第一道工序的毛坯件的代号应为“8AB.231.003M1”；第二道工序的毛坯件的代号为“8AB.231.003M2”。
2.3.4用几种工艺方案制造毛坯件时，其代号可在毛坯件的代号右边加一短横，再在短横右边加上罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ等来表示。
例如：零件的代号是“8AB.231.003”。
若只有一种方案时，零件的毛坯件代号为“8AB.231.003M”。
或有轧制和锻制两种工艺方案时，则第一种方案，轧制毛坯件的代号为“8AB.231.003M—Ⅰ”；第二种方案，锻制毛坯件的代号为“8AB.231.003M—Ⅱ”。
2.3.5在制造新的零件或部件时，如果须借用原有的零件或部件的毛坯件时，则此毛坯件仍应保留原有的代号。
2.4 工厂的企业标准（以下简称企业标准）的代号2.4.1企业标准的代号一般按分组表“06”部的规定编定。
必要时可在代号后加上年代号，例如：“0AB.610.000—85”。
2.4.2 产品的零件、部件或组件的企业标准的代号，也可由下列几部分组成：a、企业代号；b、特征代号；c、序号；d、尾注号；e、年代号，用年份号的最后两个数字表示（需要时编入）。
2.4.2.1 企业代号和特征代号，应按相应对象编定。
2.4.2.2 序号由两位数字组成，这数字是确定该标准的编号顺序（两位不够用时可用三位）。
2.4.2.3 产品及其组成部分的企业标准的尾注号一般用“H”表示。
2.4.2.4 需要时，可在企业标准的尾注号之后加年代号，并在两者之间用一短横“—”隔开。
2.4.2.5 产品零部件的企业标准代号举例如下：2.5 图样的代号2.5.1单一类型的产品、组件、部件和零件的图样，应单独绘制，装配图的明细栏必须列在图样上。
这种图样的代号应按基本代号系统编定。
对上述产品或组件专用的明细表和文件目录等应在相应对象代号后加尾注号（见表2）。
2.5.2 多类型的产品、组件、部件和零件图样的代号，可按下述情况选用和书写。
2.5.2.1 当零件绘声绘色成单独的图样或表格图时，必须每一件有一个代号；代号可按基本代号系统或补充代号系统编定。
当采用基本代号系统时，表格式图样的代号是由第一个零件的代号，加上范围符号“～”，再加上末一个零件的序号所组成的复合代号。
例如：包括8AB.551.220；8AB.551.221；……及8AB.551.225等六个零件的表格式图样的代号是：8AB.551.220～005。
当采用补充代号系统时，表格式图样的代号是由第一个零件的代号（包括类型序号），加上范围符合“～”，再加上末一个零件的类型序号所组成的复合代号。
例如：包括8AB.551.310.1；8AB.551.310.2……及8AB.551.310.25等二十五个零件的表格式图样的代号是：8AB.551.310.1～25。
无论是在基本代号系统中，或补充代号系统中，每种零件都必须以完整的代号和该零件的特征数据或说明一起列在类型表格中。
如表4所示。
当标题栏内填写的有关内容（如重量或材料），随零件的不同而改变时，可将该内容列在类型表的空格中，而在标题栏内的相应空格中填写“见表”。
2.5.2.2 当产品、组件或部件绘成表格式装配图（即用表格图的形式表示）时，它的每一类型必须有一个代号，代号可按基本代号系统或补充系统编定、其方法与绘成表格式的零件图样相同。
在表格式装配图的明细栏中，应将该装配的各组成部分的序号，依递增顺序完全填入，而代号、名称、数量及其它数据等，只需列入不变部分，对可变部分则在相应的空格中填写“见表”。
同时并将可变部分分别列入类型表格中，但类型表格中可变部分的诒，应与图上明细栏中的序号一致。
绘成表格式装配图的产品或组件，其编制的明细表和文件目录等、也要编成表格式的，并按规定编定代号。
表格式装配图的书写示例如图1所示。
2.5.2.3 当产品、组件或部件绘成典型装配图（即装配图上明细栏的组成部分，另行编制单独的“图用明细栏”）时，它的每一张装配图的代号和“图用明细栏”的代号，都应按基本代号系统编定。
绘成典型装配图时，应在该图的标题栏中，“材料标记”栏的空格内写上“典型装配图”字样。
典型装配图的书写示例如图。
