16G101-1图集培训大纲本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。

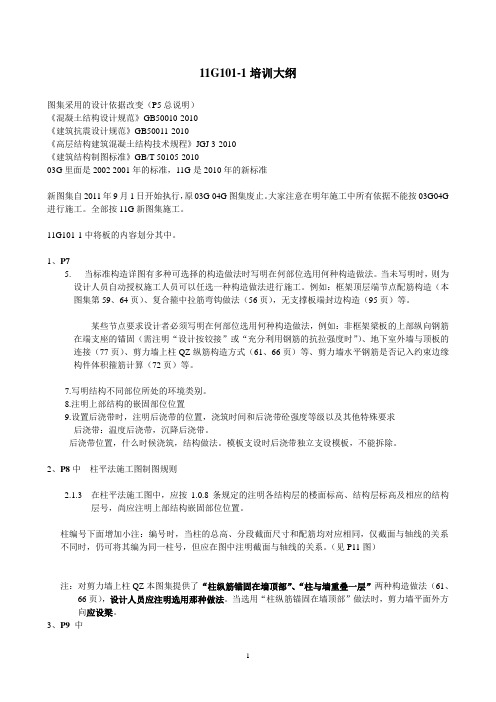

11G101-1培训大纲图集采用的设计依据改变（P5总说明）《混凝土结构设计规范》GB50010-2010《建筑抗震设计规范》GB50011-2010《高层结构建筑混凝土结构技术规程》JGJ 3-2010《建筑结构制图标准》GB/T 50105-201003G里面是2002 2001年的标准，11G是2010年的新标准新图集自2011年9月1日开始执行，原03G 04G图集废止。
大家注意在明年施工中所有依据不能按03G04G 进行施工。
全部按11G新图集施工。
11G101-1中将板的内容划分其中。
1、P75. 当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未写明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工。
例如：框架顶层端节点配筋构造（本图集第59、64页）、复合箍中拉筋弯钩做法（56页），无支撑板端封边构造（95页）等。
某些节点要求设计者必须写明在何部位选用何种构造做法，例如：非框架梁板的上部纵向钢筋在端支座的锚固（需注明“设计按铰接”或“充分利用钢筋的抗拉强度时”）、地下室外墙与顶板的连接（77页）、剪力墙上柱QZ纵筋构造方式（61、66页）等、剪力墙水平钢筋是否记入约束边缘构件体积箍筋计算（72页）等。
7.写明结构不同部位所处的环境类别。
8.注明上部结构的嵌固部位位置9.设置后浇带时，注明后浇带的位置，浇筑时间和后浇带砼强度等级以及其他特殊要求后浇带：温度后浇带，沉降后浇带。
后浇带位置，什么时候浇筑，结构做法。
模板支设时后浇带独立支设模板，不能拆除。
2、P8中柱平法施工图制图规则2.1.3 在柱平法施工图中，应按1.0.8条规定的注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
柱编号下面增加小注：编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅截面与轴线的关系不同时，仍可将其编为同一柱号，但应在图中注明截面与轴线的关系。
本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。
