东大15春学期《电力电子电路》在线作业1答案

单选题1 .关于三相桥式全控整流电路的实验操作，描述正确的是：A按照原理图接线，然后打开主电源，再检查晶闸管脉冲是否正常B不能用示波器观察触发脉冲C正常情况下，应有间隔均匀，相互间隔120°，幅度相同的双脉冲D 可以用示波器观察来检查相序是否正确单选题2 .交流调压电路控制方式中，谐波含量最少的是：通断控制相位控制斩波控制反馈控制单选题3 .锯齿波同步移相触发电路实验中，3号点电压与5号点电压描述正确的是？A3号点电压与5号点电压波形相同B 3号点电压上升使VT1导通时，5号点电压出现下降沿C出现下降沿后，5号点电压不会再次上升D VT1导通时，3号点电压持续上升单选题4 .三相桥式全控整流电路电感性负载实验中，直流平均电压为零时触发角为多少度？A 30°B 60°C 90°D 120°单选题5,关于单相桥式半控整流电路直流侧电压ud波形描述正确的是?A ud会出现负值B ud是否出现负值由触发角大小决定C电感性负载，触发脉冲丢失，则ud变为零D电感性负载，触发脉冲丢失，则ud半周期为正弦，半周期为零。

单选题6 .单相交流调压电路实验中，如何改变电阻电感性负载的阻抗角？A改变单相交流调压电路的触发角B改变输入电压源的频率C改变负载电阻的大小D改变输入电压的大小单选题7 .用于观察管压降、负载电压等波形的实验设备是A三相芯式变压器B滑线变阻器C示波器D异步电机单选题8 .关于逆变角的说法，错误的是A逆变角与整流角之和为180°B电路工作在整流状态时，逆变角大于零，小于90°C电路工作在逆变状态时，逆变角大于零，小于90°D逆变角不能等于零单选题9 .三相桥式全控整流电路实验中，关于主电路三相电源的相序说法正确的是A三相电源相序可以随意确定B三相电源中，A相必须对应，B、C相可以随意确定C三相电源中，B相必须对应，A、C相可以随意确定D 三相电源相序不可以随意确定单选题10 .单相交流调压电路，在正常范围内，输出电压与触发角的关系为：A触发角越大，输出电压越高B触发角越小，输出电压越高C随着触发角增大，输出电压先增大后减小D 随着触发角增大，输出电压先减小后增大单选题11 .关于单相桥式半控整流电路几种描述，哪个是错误的？A单相桥式半控整流电路电阻性负载时工作情况与全控电路相同B单相桥式半控整流电路只有一种主电路结构C单相桥式半控整流电路可能会出现失控现象D 单相桥式半控整流电路可以接反电势负载单选题12 .锯齿波同步移相触发电路实验中，增大Uct,触发角如何变化?触发角不变触发角增大触发角减小触发角变化不确定单选题13 .三相桥式全控整流电路实验中，负载电压出现过零点时触发角为多少度?A 30°B 60°C 90°D 120°单选题14 .单相桥式半控整流电路中含有几个晶闸管，几个大功率二极管？A 1个晶闸管3个大功率二极管B2个晶闸管2个大功率二极管C3个晶闸管1个大功率二极管D 4个晶闸管，没有大功率二极管单选题15 .锯齿波同步移相触发电路中，锯齿波宽度与2号点电压波形的关系是？锯齿波宽度与2号点电压波形等宽锯齿波宽度与2号点电压波形无关锯齿波宽度与2号点电压波形宽度成反比锯齿波宽度与2号点电压波形宽度之和为360°单选题16 .交流调压电路控制方式中，需要全控器件的是：A通断控制C斩波控制D反馈控制单选题17 .关于单相交流调压电路的描述，正确的是：A单相交流调压电路能够改变频率，也能改变电压大小B单相交流调压电路不能改变频率，也不能改变电压大小C单相交流调压电路能改变频率，不能改变电压大小D 单相交流调压电路不能改变频率，但可以改变电压大小单选题18 .单相桥式半控整流电路实验中，控制角a增大,负载电压如何变化?先增大后减小先减小后增大逐渐减小逐渐增大单选题19 .单相桥式半控整流电路实验中，触发电路G1、K1应当接到晶闸管什么位置？A G1接晶闸管门极，K1接晶闸管阴极B G1接晶闸管阴极，K1接晶闸管门极C G1接晶闸管门极，K1接晶闸管阳极D G1接晶闸管阳极，K1接晶闸管门极单选题20 .关于锯齿波同步移相触发器描述错误的是多个触发器联合使用可以提供间隔60°的双窄脉冲可以提供强触发脉冲有同步检测环节，用于保证触发电路与主电路的同步移相范围为30°到150°单选题21 .三相桥式全控整流电路电感性负载实验中，关于整流电压ud描述正确的是？A 一个周期内，整流电压ud由6个波头组成B触发角为30°时，整流电压ud会出现瞬时值为零的点C移相范围是60°D触发角为60°时，整流电压ud平均值为零单选题22 .关于单相交流调压电路的描述，正确的是：A单相交流调压电路由两个晶闸管反并联组成B单相交流调压电路由两个晶闸管同向并联组成C单相交流调压电路由两个晶闸管反串联组成D 单相交流调压电路由两个晶闸管同向串联组成单选题23 .三相桥式全控整流电路实验中，如何判断触发角的大小？A可以通过观察触发脉冲判断B可以通过观察电源电压判断C可以通过观察晶闸管两端电压波形来判断D 可以通过观察负载电流来判断单选题24 .自关断器件及其驱动与保护电路实验中，PWM信号占空比与直流电动机电枢电压及转速关系是？占空比越大电枢电压越大转速越小占空比越大电枢电压越小转速越大占空比越大电枢电压越大转速越大单选题25 .锯齿波同步移相触发电路实验中，调节PR1电位器减小，触发脉冲相位如何变化？触发角不变触发角增大触发角减小触发角变化不确定单选题26 .交流调压电路的控制方式不包括■ A通断控制C斩波控制D反馈控制单选题27.自关断器件及其驱动与保护电路实验中，直流电动机反并联二极管的作用是：过压保护过流保护为电动机续流自关断器件保护电路的一部分单选题28.单相桥式半控整流电路实验中，能够用双踪示波器同时观察触发电路与整流电路波形？为什么？B不能，因为示波器两个探头地线必须接在等电位的位置上C不能，因为示波器量程不足以观察整流电路波形D 不能，因为示波器无法同时观察低压与高压信号单选题29.自关断器件及其驱动与保护电路实验中，上电顺序正确的是？ 驱动电路上电， 驱动电路上电， 驱动电路上电， 直流电机励磁开关闭合，主电路上电，直流电动机负载开关闭 主电路上电，直流电机励磁开关闭合，直流电动机负载开关闭直流电动机负载开关闭合，直流电机励磁开关闭合，主电路上 主电路上电，驱动电路上电，直流电机励磁开关闭合，直流电动机负载开关闭 单选题 30.关于“单管整流”现象的描述，错误的是 A 输出电流为单向脉冲波，含有很大的直流分量 B “单管整流”会危害电机、大电感性质的负载 C 此时电路中只有一个晶闸管导通D 只在负载功率因数角小于触发角时出现 单选题 31.实验中交流调压电路采用的控制方式是通断控制相位控制斩波控制反馈控制单选题32.关于三相桥式全控整流电路的描述，错误的是？可以采用宽度大于60°而小于120°的宽脉冲触发可以采用间隔60°的双窄脉冲触发自然换流点是相电压过零点自然换流点是相电压交点单选题33.三相桥式全控整流及有源逆变电路实验中所用到的实验设备不包括：三相芯式变压器滑线变阻器示波器异步电机单选题34.自关断器件保护电路中电容、电阻及二极管的作用描述错误的是A利用电容两端电压不能突变的原理延缓关断时集射电压上升速度B电阻作用是限制器件导通时电容的放电电流C二极管的作用是在关断过程中将电阻旁路，以充分利用电容的稳压作用D 电阻的作用是分压，以降低管压降单选题35.关于逆变产生的条件，错误的是A有一个能使电能倒流的直流电势B电势极性应与晶闸管元件单向导电方向一致C电势的大小稍小于变流电路的直流平均电压D 变流电路直流侧应能产生负值的直流平均电压单选题36.锯齿波同步移相触发电路实验中，调节下列哪个参数不能改变触发角的大小？• A调节电位器PR1C调节电位器PR2D改变电容C2大小多选题37.IGBT对驱动电路的要求包括:充分陡的脉冲上升沿及下降沿足够大的驱动功率合适的正向驱动电压及反向偏压驱动电路最好与控制电路在电位上隔离多选题38.单相桥式半控整流电路负载端反并联续流二极管的作用包括为电阻性负载续流避免可能发生的失控现象增大负载平均电压对负载进行电流保护多选题39.三相桥式全控整流及有源逆变电路实验，从整流到逆变的过程中，如何防止过流？"A尽量调大负载电阻B将触发角调到0°。

东大21春学期《电力电子电路Ⅰ》在线平时作业1提示：东北大学课程学习已经开启，本套试卷是课程学习辅导资料，只作参考学习使用！！！一、单选题 (共 10 道试题,共 50 分)1.电压与电流波形相同的是（）。

[A.]三相半波整流电路，电阻性负载[B.]三相半波整流电路，电感性负载[C.]单相全控桥式整流电路，电感性负载[D.]带续流二极管的单相半控桥式整流电路，电感性负载[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:A2.三相桥式全控整流电路，同一相的两只晶闸管的触发脉冲间隔（）。

[A.]60°[B.]120°[C.]150°[D.]180°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D3.单相全波可控整流电路一共有（）只晶闸管。

[A.]1[B.]2[C.]3[D.]4[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:B4.单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

{图}[A.]A[B.]B[C.]C[D.]D[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D5.三相半波可控整流电路，各晶闸管的触发脉冲依次间隔（）。

[A.]30°[B.]60°[C.]90°[D.]120°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:D6.锯齿波触发电路，整定初始相位时需要调整（）。

[A.]电源电压UE[B.]控制电压Uct[C.]偏移电压Up[D.]同步电压UTS[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:C7.三相桥式全控整流电路，阻感性负载，脉冲的移相范围是（）。

[A.]90°[B.]120°[C.]150°[D.]180°[解析：请从上述选项中选择您认为正确的一项，并从填写到答案栏]参考答案是:A8.绝缘栅双极晶体管IGBT三个电极分别为( )。

东北大学继续教育学院电力电子电路X试卷（作业考核线上2） A 卷（共 4 页）一、单选题（每题3分，共12分）1. 单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ C ）度。

A、60°B、120°C、180°D、360°2. 三相半波可控整流电路，负载两端分别接（ B ）。

A. 整流变压器输出端和中性点B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端3. 三相输入-三相输出交-交变频电路主要有（ B ）。

A. 三相三线制方式和三相四线制方式B. 高阻方式和低阻方式C. 串联方式和并联方式D. 公共交流母线进线方式和输出Y形联结方式4. 120°导电型交-直-交电流变频器，任意时刻有（ B ）导通。

A. 一只开关管B. 两只开关管C. 三只开关管D. 四只开关管二、多选题（每题4分，共8分）1. 全控型电力电子器件有（ BC ）。

A.Thyristor、GTR、P-MOSFET、IGBTB.GTR、P-MOSFET、IGBT、IGCTC.IGBT、MCT、GTR、GTOD.Power Diode、MCT、GTO、IGBT2. 三相桥式全控整流电路，自然换相点是（ BCD ）。

A. 三相电源线电压的过零点B. 三相电源相电压正半周波形的交点C. 三相电源相电压负半周波形的交点D. 三相电源线电压正半周波形的交点三．问答题（每题5分，共30分）1．试说明晶闸管的动态参数断态电压临界上升率du/dt。

答：在额定结温和门极开路条件下，使晶闸管保持断态所能承受的上升率。

2. 并联谐振式逆变电路利用负载进行换流，为保证换流应满足什么条件？答：负载换流方式要求负载电流超前于电压，使负载电路总体上工作在容性，并略失谐的情况下。

3. 说明同步调制有何优缺点。

答：对于任意的调制波频率fr，载波比N保持恒定的脉宽调制称为同步调制。

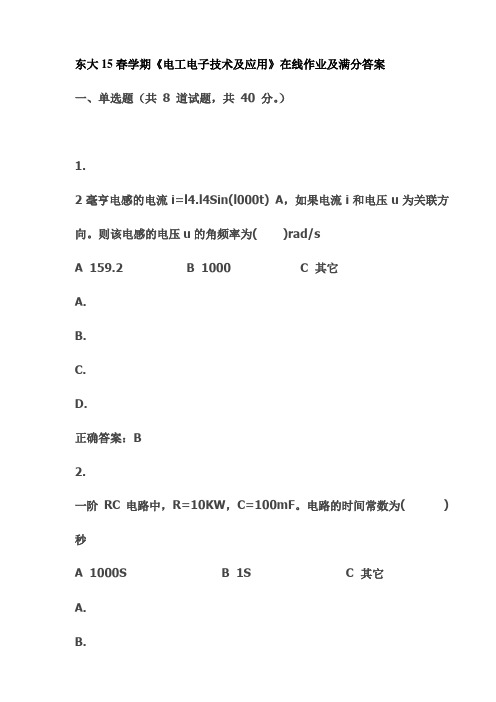

东大15春学期《电工电子技术及应用》在线作业及满分答案一、单选题（共8 道试题，共40 分。

）1.2毫亨电感的电流i=l4.l4Sin(l000t) A，如果电流i和电压u为关联方向。

则该电感的电压u的角频率为( )rad/sA 159.2B 1000C 其它A.B.C.D.正确答案：B2.一阶RC电路中，R=10KW，C=100mF。

电路的时间常数为( )秒A 1000SB 1SC 其它A.D.正确答案：B3.当一个40欧姆的电阻和一个30欧姆的感抗并联，其等效复阻抗Z为的模为( ) 欧姆A 50B 24C 其它A.B.C.D.正确答案：B4.一阶RC电路的零状态响应是指( )的响应。

A ic(0)=0B uc(0)=0C 其它A.B.正确答案：B5.RLC串联，R=50欧姆、XL=50欧姆、XC=50欧姆。

其等效复阻抗为( ) 欧姆。

A 200B 50C 其它A.B.C.D.正确答案：B6.对称三相电路是( ) 的电路。

A 只要电源对称B 电源对称和负载相同C 其它A.B.C.正确答案：B7.两个流向相同电流源并联，一个电流为1A，另一个电流为3A，其等等效电路为( )。

A 电流源2AB 电流源4AC 其它A.B.C.D.正确答案：B8.一阶RC串联电路中，R为100欧姆，电容初始电压为0V，换路后外加电压为10V，则电容电压的稳态值为( )V。

A 0B 10C 其它A.B.正确答案：B15春学期《电工电子技术及应用》在线作业1二、单选题（共12 道试题，共60 分。

）1.三角形连结的对称三相电路，线电压和相电压的有效值( )。

A 相同B 不相同C 其它C.D.正确答案：A2.i=l4.l4Sin(314t十45°)A，i的角频率为( )rad/s。

A 50B 314C 其它A.B.C.D.正确答案：B3.异步电动机的同步转速n0为( )的转速。

A 电机转子B 定子旋转磁场 C其它A.D.正确答案：B4.异步电动机的额定转矩TN表示电机在( )的转矩。

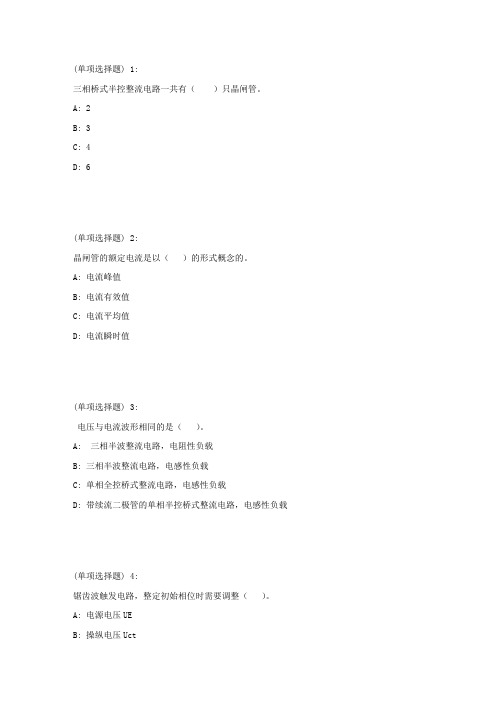

(单项选择题) 1:三相桥式半控整流电路一共有（）只晶闸管。

A: 2B: 3C: 4D: 6(单项选择题) 2:晶闸管的额定电流是以（）的形式概念的。

A: 电流峰值B: 电流有效值C: 电流平均值D: 电流瞬时值(单项选择题) 3:电压与电流波形相同的是（）。

A: 三相半波整流电路，电阻性负载B: 三相半波整流电路，电感性负载C: 单相全控桥式整流电路，电感性负载D: 带续流二极管的单相半控桥式整流电路，电感性负载(单项选择题) 4:锯齿波触发电路，整定初始相位时需要调整（）。

A: 电源电压UEB: 操纵电压UctC: 偏移电压UpD: 同步电压UTS(单项选择题) 5:三相桥式全控整流电路一共有（）只晶闸管。

A: 2B: 3C: 4D: 6(单项选择题) 6:三相半波共阴极组可控整流电路，自然换相点是（）。

A: 三相电源的过零点B: 三相电源相电压正半周波形的交点C: 三相电源相电压负半周波形的交点D: 三相电源线电压负半周波形的交点(单项选择题) 7:同步信号为锯齿波的触发电路，双窄脉冲中第一个主脉冲由本相触发单元产生，第二个补脉冲（）。

A: 由超前本相60°相位的前一相触发单元产生；B: 由滞后本相60°相位的后一相触发单元产生；C: 由超前本相120°相位的前一相触发单元产生；D: 由滞后本相120°相位的后一相触发单元产生。

(单项选择题) 8:晶闸管是（）。

A: 四层三端器件B: 三层四端器件C: 四个PN结的器件D: 电压驱动型器件(单项选择题) 9:三相半波可控整流电路一共有（）只晶闸管。

A: 1B: 2C: 3D: 4(单项选择题) 10:晶闸管的额定电压是（）。

A: 断态重复峰值电压B: 反向重复峰值电压C: A和B中较大者D: A和B中较小者(判定题) 1:降压式直流斩波器，输入电流不持续，输出电流持续。

A: 错误B: 正确(判定题) 2:共阳极组变流电路，整流电压负半波大于正半波。

【东北大学】21春学期《电力电子电路Ⅰ》在线平时作业1注：本材料是东北大学2021年春季课程辅导资料，仅作为学习参考！！！一、单选题 (共 10 道试题,共 50 分)1.电压与电流波形相同的是（）。

【A.】三相半波整流电路，电阻性负载【B.】三相半波整流电路，电感性负载【C.】单相全控桥式整流电路，电感性负载【D.】带续流二极管的单相半控桥式整流电路，电感性负载[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:A2.三相桥式全控整流电路，同一相的两只晶闸管的触发脉冲间隔（）。

【A.】60°【B.】120°【C.】150°【D.】180°[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:D3.单相全波可控整流电路一共有（）只晶闸管。

【A.】1【B.】2【C.】3【D.】4[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:B4.单相全波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

{此题目不显示}【A.】A【B.】B【C.】C【D.】D[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:D5.三相半波可控整流电路，各晶闸管的触发脉冲依次间隔（）。

【A.】30°【B.】60°【C.】90°【D.】120°[提示：按照课程学习要求，对以上试题进行分析,并从中选择答案填写在答题卡上] 参考选项是:D。

(单选题)1:   三相桥式全控整流电路，全部自然换相点是（    ）A: 三相电源线电压的过零点B: 三相电源相电压正半周波形的交点C: 三相电源相电压负半周波形的交点D: 三相电源线电压正半周波形的交点正确答案:(单选题)2:   不可控整流电路中的二极管在（                      ）换流。

A: 通电时B:   断电时C: 触发时D: 电压过零时正确答案:(单选题)3:   三相半波可控整流电路，晶闸管的电流平均值是（       ）。

A: AB: BC: CD: D正确答案:(单选题)4:   单相全波可控整流电路一共有（    ）只晶闸管。

A: 1B: 2C: 3D: 4正确答案:(单选题)5:   三相桥式全控整流电路一共有（    ）只晶闸管。

A: 2B: 3C: 4D: 6正确答案:(单选题)6:   单结晶体管三个电极分别为(             & nbsp;            &nb sp; )。

20春学期《电力电子电路》在线平时作业1
学校：奥鹏东北大学
一、单选题 (共 10 道试题,共 50 分)
1.三相桥式全控整流电路，同一相的两只晶闸管的触发脉冲间隔（）。

[A.]60°
[B.]120°
[C.]150°
[D.]180°
作答提示
正确选择是:D
2.三相半波共阳极组可控整流电路，自然换相点是（）。

[A.]三相电源的过零点
[B.]三相电源相电压正半周波形的交点
[C.]三相电源相电压负半周波形的交点
[D.]三相电源线电压正半周波形的交点
作答提示
正确选择是:C
3.功率晶体管三个电极分别为( )。

[A.]发射极，基极，集电极；
[B.]第一基极，发射极，第二基极；
[C.]源极，栅极，漏极；
[D.]阴极，门极，阳极。

作答提示
正确选择是:A
4.可控整流电路中的晶闸管在( )换流。

[A.]通电时
[B.]断电时
[C.]触发时
[D.]电压过零时
作答提示
正确选择是:C
5.三相桥式变流电路，各开关管的导通顺序是（）。

[A.]VT1-VT3-VT5-VT4-VT6-VT2
[B.]VT1-VT4-VT3-VT6-VT5-VT2
[C.]VT1-VT2-VT3-VT4-VT5-VT6
作答提示
正确选择是:C。

东 北 大 学 继 续 教 育 学 院电力电子电路Ⅰ 试 卷（作业考核 线下） B 卷（共 5 页）一、单项选择题（每小题2分，共8分） 1. 晶闸管的额定电压是（ D ）。

A. 断态重复峰值电压B. 反向重复峰值电压C. A 和B 中较大者D. A 和B 中较小者 2. 单相全波可控整流电路一共有（ B ）只晶闸管。

A. 1 B. 2 C. 3 D. 43. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（ D ）。

A.d2I B. d 3I C. d 6I D. 4. 三相半波可控整流电路，负载两端分别接（ B ）。

A. 整流变压器输出端和中性点B. 整流电路输出端和中性点C. 共阴极组整流电路输出端和共阳极组整流电路输出端D. 平波电抗器两端二、多项选择题（每小题3分，共12分）1. （ CD ）是电压控制型电力电子器件。

A. P-MOSFET 、GTO B. TRIAC 、GTR C. P-MOSFET 、IGBT D. IGBT 、SITH2. 三相桥式全控整流电路，触发信号应采用（ AD ）。

A. 宽脉冲 B. 窄脉冲 C. 双宽脉冲 D.双窄脉冲3. 造成逆变失败的原因是（ ABC ）。

A. 交流电源缺相或断电；B. 晶闸管损坏（击穿、短路等）；C. 触发器故障（脉冲丢失、脉冲不整齐、脉冲相序不对、脉冲延迟、触发功率过小及逆变角过小等）。

D. 晶闸管额定电压太高。

4. 下列描述中正确的有（ BCD ）。

A. 共阴极组变流电路，整流电压负半波大于正半波。

B. 共阳极组变流电路，整流电压负半波大于正半波。

C. 共阴极组变流电路，逆变电压负半波大于正半波。

D. 共阳极组变流电路，逆变电压正半波大于负半波。

三、判断题（每小题2分，共20分） 1. 缓冲电路的基本设计思路是：（ B ）（A 在器件开通时，使电压缓升；在器件关断时，使电流缓升）。

（B 在器件开通时，使电流缓升；在器件关断时，使电压缓升）。
