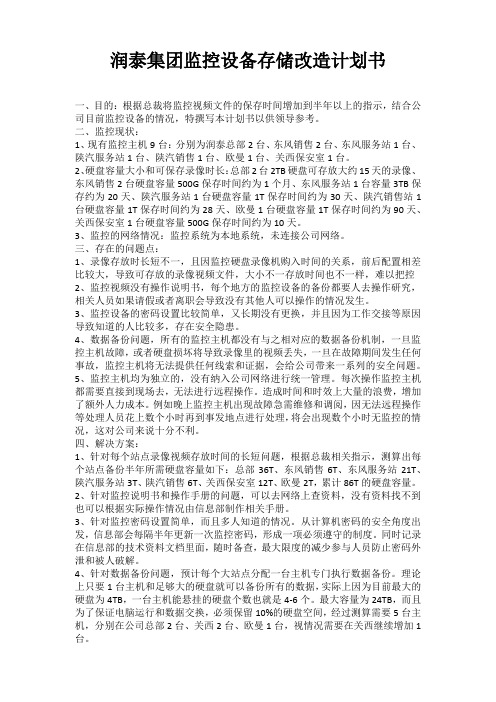

润泰集团监控设备存储改造计划书一、目的：根据总裁将监控视频文件的保存时间增加到半年以上的指示，结合公司目前监控设备的情况，特撰写本计划书以供领导参考。
二、监控现状：1、现有监控主机9台：分别为润泰总部2台、东风销售2台、东风服务站1台、陕汽服务站1台、陕汽销售1台、欧曼1台、关西保安室1台。
2、硬盘容量大小和可保存录像时长：总部2台2TB硬盘可存放大约15天的录像、东风销售2台硬盘容量500G保存时间约为1个月、东风服务站1台容量3TB保存约为20天、陕汽服务站1台硬盘容量1T保存时间约为30天、陕汽销售站1台硬盘容量1T保存时间约为28天、欧曼1台硬盘容量1T保存时间约为90天、关西保安室1台硬盘容量500G保存时间约为10天。
3、监控的网络情况：监控系统为本地系统，未连接公司网络。
三、存在的问题点：1、录像存放时长短不一，且因监控硬盘录像机购入时间的关系，前后配置相差比较大，导致可存放的录像视频文件，大小不一存放时间也不一样，难以把控2、监控视频没有操作说明书，每个地方的监控设备的备份都要人去操作研究，相关人员如果请假或者离职会导致没有其他人可以操作的情况发生。
3、监控设备的密码设置比较简单，又长期没有更换，并且因为工作交接等原因导致知道的人比较多，存在安全隐患。
4、数据备份问题，所有的监控主机都没有与之相对应的数据备份机制，一旦监控主机故障，或者硬盘损坏将导致录像里的视频丢失，一旦在故障期间发生任何事故，监控主机将无法提供任何线索和证据，会给公司带来一系列的安全问题。
5、监控主机均为独立的，没有纳入公司网络进行统一管理。
每次操作监控主机都需要直接到现场去，无法进行远程操作。
造成时间和时效上大量的浪费，增加了额外人力成本。
例如晚上监控主机出现故障急需维修和调阅，因无法远程操作等处理人员花上数个小时再到事发地点进行处理，将会出现数个小时无监控的情况，这对公司来说十分不利。
四、解决方案：1、针对每个站点录像视频存放时间的长短问题，根据总裁相关指示，测算出每个站点备份半年所需硬盘容量如下：总部36T、东风销售6T、东风服务站21T、陕汽服务站3T、陕汽销售6T、关西保安室12T、欧曼2T，累计86T的硬盘容量。
监控视频云存储系统整合方案引言随着监控技术的发展和云计算的普及，监控视频云存储系统正成为许多企业和组织的首选方案。
该方案利用云计算的弹性和高可扩展性，为企业提供安全、可靠、高效的监控视频数据存储和管理解决方案。
本文将介绍监控视频云存储系统的整合方案，包括架构设计、技术要点和实施步骤等内容。
一、架构设计1. 云存储平台：云存储平台是整个系统的核心组件，负责接收、存储和管理监控视频数据。
可以选择使用公有云平台如Amazon S3、Microsoft Azure等，也可以建立私有云平台。
云存储平台需要具备高可靠性、可扩展性和安全性。
2.前端设备：前端设备是指监控摄像头、网络视频录像机（NVR）等设备，负责采集和编码监控视频数据，并通过互联网传输至云存储平台。
前端设备需要支持常见的视频编码格式如H.264、H.265等，并具备网络传输能力。
3.网络传输：网络传输是指前端设备将采集的监控视频数据传输到云存储平台。
可以利用云服务商提供的网络传输协议如HTTPS、FTP等，也可以采用私有协议如RTSP、RTMP等。
网络传输需要保证数据的安全性和稳定性。
4.存储管理：存储管理是指云存储平台对监控视频数据进行识别、分类和管理。
可以利用元数据对视频数据进行索引和，也可以通过智能分析技术如图像识别、行为分析等对视频数据进行处理。
存储管理需要考虑数据的可靠性、可用性和隐私性。
5.数据备份和恢复：由于监控视频数据具有重要性，需要进行定期的数据备份和灾难恢复。
可以利用云服务商提供的备份和恢复功能，也可以建立本地备份系统。
数据备份和恢复需要具备高效性、可靠性和可操作性。
二、技术要点在实施监控视频云存储系统整合方案时，需要考虑以下技术要点：1.数据传输安全：监控视频数据传输过程中需要保证数据的安全性，可以采用加密传输协议如HTTPS等。
此外，可以利用访问控制、身份认证等技术保证数据的权限控制和访问安全。
2.存储容量和扩展性：监控视频数据量巨大，需要预估存储容量，并具备扩展性以应对不断增长的数据。
视频监控系统存储方案随着社会的不断发展和技术的进步，视频监控系统在我们的生活中被广泛应用。
无论是在公共领域还是在私人领域，视频监控系统的存在为我们提供了重要的安全保障。
为了保证视频监控系统的正常运行和信息的有效存储，一个合理的存储方案是至关重要的。
本文将介绍一个适用于视频监控系统的存储方案。
一、存储设备的选择视频监控系统的存储方案首先涉及到存储设备的选择。
常见的存储设备包括硬盘、网络存储设备和云存储设备。
硬盘是一种常用的存储设备，价格相对较低，容量较大。
网络存储设备则可以通过网络连接多个摄像头，并提供远程访问的功能。
云存储设备则将数据存储在云端，方便用户随时随地访问。
根据实际需求，我们可以选择合适的存储设备或者组合使用多种存储设备，以满足不同的存储需求。
二、存储容量的规划视频监控系统的存储容量规划是存储方案中的关键部分。
根据监控系统的需求，我们需要考虑以下几个因素来规划存储容量。
1. 视频质量和分辨率：视频质量和分辨率直接影响到视频文件的大小。
通常情况下，高质量和高分辨率的视频文件会占用更多的存储空间。
因此，在规划存储容量时，需要根据实际需求和预算考虑视频质量和分辨率。
2. 视频存储时长：视频监控系统一般需要保存一定的历史记录，以供后期检索和分析。
根据实际需求，我们需要确定视频存储的时长。
如果需要保存更长时间的视频，那么就需要相应增加存储容量。
3. 存储策略：存储策略是指如何处理存储设备上的视频文件。
例如，可以设置视频循环覆盖的策略，即当存储设备的容量达到预设的上限时，自动覆盖最早的视频文件。
根据实际需求，我们可以根据存储策略来规划存储容量。
三、数据传输和备份数据传输和备份是视频监控系统存储方案中不可或缺的一部分。
在数据传输方面，我们需要确保监控系统的视频数据能够稳定地传输到存储设备，以免丢失重要数据。
为了提高数据的可靠性，我们可以使用冗余传输，即将一份数据同时传输到多个存储设备，以防止单点故障的发生。
NVR网络存储解决方案应用需求存储容量：10~200TB,摄像头数量≦300路，保存周期15～30天。
应用背景在中小规模网络视频监控系统中，监控范围主要集中在一个特定的区域内，监控点和监控中心距离较近。
前端摄像头路数较少，存储容量相对较小，可以将所有监控点的录像集中存储，有利于快速发现警情，提高响应速度.解决方案NVR网络存储解决方案拓扑图如下：NVR网络存储解决方案拓扑图方案说明该方案中，高清或标清摄像码流通过数字网络传输，在视频监控平台软件的管理下,直接传输至NVR网络存储平台；NVR网络存储平台内置第三方流媒体模块和录像模块，实现前端摄像机的直写录像存储模式，而无需流媒体服务器或录像服务器。
同时NVR网络存储平台支持内置第三方回放模块,可以接收浏览客户端的回放指令并检索历史视频，然后通过以太网络发送给客户端回放.NVR网络存储平台支持CBD IO整形技术,不仅支持更高性能的NVR并发录像性能，而且能够提供长时间运行无碎片，实现长时间覆写性能不降低；同时具备降低磁盘损耗，延长磁盘寿命的独有优势。
1、节省存储服务器 NVR网络存储平台通过内置第三方录像模块、回放模块,实现了视频数据的直写存储,节省存储服务器投入,降低建设成本；2、覆写性能不降低，NVR网络存储平台通过CBD技术支持碎片合并写入，长时间覆写性能不降低；3、延长磁盘寿命，NVR网络存储平台支持CBD IO排序，转化随机IO为顺序IO,降低磁盘损耗，延长磁盘寿命；4、数据高可靠性，NVR网络存储平台支持多种RAID级别,提供磁盘冗余技术，磁盘故障数据不会丢失。
小规模视频监控存储方案应用背景工厂、学校、小区、楼宇、园区、监狱等一定区域内视频监控系统的特点是:监控摄像头的数量较少,一般规模不大于200个点，视频录像的保存时间从2周到1个月不等。
因监控规模较小，监控点到监控中心的距离不太远,可以将所有监控点的录像集中保存.该方案造价小，监控中心集中保存，有利于快速发现警情，提高响应速度，对视频集中存储的容量需求也较小。
视频监控集中存储方案引言随着社会的进步和科技的发展，视频监控系统已成为各行各业中不可或缺的一部分。
为了确保监控视频的安全存储和有效管理，视频监控集中存储方案应运而生。
本文将介绍视频监控集中存储方案的背景、概念、关键技术和实施步骤。
背景传统的视频监控系统往往存在存储设备分散、存储空间有限、管理困难等问题。
为解决这些问题，视频监控集中存储方案应运而生。
通过将多个监控设备的视频信号集中存储到中心存储设备中，可以有效提高存储空间利用率，简化管理流程，提高数据的安全性。
概念视频监控集中存储方案视频监控集中存储方案是一种将多个监控设备的视频信号集中存储到中心存储设备中的方案。
通过网络传输、存储设备和管理软件等技术手段，实现对监控视频的集中存储、管理和回放。
存储设备存储设备是视频监控集中存储方案中的重要组成部分，用于存储监控视频数据。
常见的存储设备包括服务器、硬盘阵列、网络存储设备等。
管理软件管理软件是视频监控集中存储方案的核心，用于管理存储设备、监控设备和视频数据。
管理软件通常具有视频录像、回放、存储管理、用户权限管理等功能。
关键技术压缩技术视频监控系统中的视频数据量较大，为了减小存储空间的占用和提高网络传输效率，需要使用压缩技术对视频数据进行压缩。
常见的视频压缩技术有H.264、H.265等。
网络传输技术视频监控系统中的视频数据需要通过网络传输到中心存储设备，因此需要使用高效可靠的网络传输技术。
常见的网络传输技术有以太网、无线网络等。
存储管理技术视频监控系统中的视频数据需要进行存储管理，包括分配存储空间、数据备份、数据恢复等。
存储管理技术可以提高存储空间利用率，保障数据的安全性。
实施步骤步骤一：需求分析在实施视频监控集中存储方案之前，需要进行需求分析，明确监控视频存储的容量、时效性、安全性等要求。
步骤二：设备选择根据需求分析的结果，选择合适的存储设备、监控设备和管理软件。
考虑存储设备的容量、扩展性、性能和稳定性等因素，选择适合自己需求的设备。
远程监控系统中心管理平台技术方案目录1.系统概述11.1.监控系统简介12.系统网络结构12.1.系统组网12.2.系统结构23.技术方案设计〕中心集中存储〔23.1.系统组成23.2.前端设备23.3.中心端设备33.4.查看33.5.系统存储33.6 服务器转发能力及带宽需求44.技术方案设计〕中心选择存储〔44.1系统组成44.2前端设备44.3中心端设备44.4查看44.5系统存储44.6服务器转发能力及带宽需求55.方案分析〈参考＞5完美Word格式整理版1.系统概述1.1.监控系统简介远程视频监控集中管理平台即多平台来实现监控的系统.整套系统基于互联网而运行, 通过在前端安置的摄像机采集图像, 并将采集的视频画面经中心处理后, 通过互联网〈或其他专网〉的传输, 让手机、电脑等终端可以远程、实时查看监控视频, 中心服务器存储数据＞随时随地实时观看用于可以随时随地通过网络了解现场状态、掌握监控区域的实时情况.＞安全访问操作简便通过电脑、3G手机等平台监控,客户端软件操作简单, 方便使用, 支持多终端和多人同时监控访问.＞设置服务中心2.通过中心存储设备将各地视频信号集中管理,视频文件本地短时间存储, 由中心存储服务器做永久存储对以后资料调用、参阅提供稳定平台3.系统网络结构3.1.系统组网实现手机端、电脑端等平台查看视频监控需在监控系统中配置视频管理服务器、流媒体服务器, 并安装相应的视频管理平台软件、适配服务软件、流媒体转发软件来实现远程视频监控功能.架设中心管理平台, 提升网络带宽, 增加系统稳定性, 远程监看效果的流畅性,并且实现全部视频远程集中存储, 为集中管理提供资源.PC端监控系统监控中心显示设备连接服务器观看监控视频, 手机端和PC端系统前端结构相同.3.2.项目监控系统分布: 、**、**、**.监控中心设置在**机房, 其他各地区＜、**、**等〉监控信号由硬盘录像机汇集通过互联网连接到**总机房流媒体服务器.3.3.通过流媒体服务器转发, 满足多平台同时访问, 并且一定程度减少网络资源占用.客户可以通过电脑、手机等终端平台登录软件查看监控图像3.4.系统结构大连监控中心管理平台流媒体服务器专网或I前端摄像机先完成视频采集，把采集的视频信号通过Internet网传到流媒体服4.务器.**的监控中心管理平台从流媒体服务器中获取监控信息, 可以进行查看监控视频及控制云台等操作.PC电脑用户和手机用户安装客户端软件可以使用用户名密码访问流媒体服务器的IP地址观看监控信息.监控中心需要提供固定的外网IP地址, 且每个区域的硬盘录像机需配置一个固定外网IP.5.技术方案设计〕中心集中存储〔3.1.系统组成＞组成部分前端: 摄像机、硬盘录像机；后端: 流媒体服务器、平台管理服务器；查看: PC电脑、智能手机；软件系统: 视频管理平台软件、适配服务软件、流媒体转发软件等网络资源.3.2.前端设备3.3.各区域项目根据各自项目特征结合《项目远程监控及考勤管理系统方案》配备安装监控摄像机, 硬盘录像机及网络资源.3.4.中心端设备监控中心以平台软件为核心, 基于网络的全数字化的信息传输和管理系统.结合视频压缩技术、网络通讯技术、计算机控制技术、流媒体传输技术, 采用模块化的软件设计理念, 以组件模块的方式实现；以网络集中管理和网络传输为核心, 完成信息采集、传输、控制、管理和储存的全过程, 能够架构在各种专网/局域网/城域网/广域网之上.实现监控联网、集中管理, 授权用户可在网络的任何计算机上对监控现场实时监控.1.中心管理监控平台分为四大模块:2.管理服务器系统的核心业务服务器负责处理监控的业务逻辑及设备管理, 进行权限等控制, 向设备执行查询配置命令, 向设备发送操作命令, 收集设备网管信息.3.流媒体转发服务器: 负责从设备获取视频数据以标准流媒体协议转发给客户端、存储服务器、上级转发服务器、上级存储服务器等.实现媒体数据的一对多、多对多转发.4.客户端模块：是最终呈现在用户面前, 供用户操作使用的模块, 客户端通过与各个服务组件进行通讯, 用于实现电子地图、显示实时视频和回放录像、控制云台镜头动作等监控操作, 以及配置电子地图、外部设备及用户权限等管理功能.3.5.手机监控模块: 即利用手机作为监控工具利用智能手机及中国3G网络无处不在的无线网络监控远程实时发生的情况；3.6.查看通过PC端监看视频, 可采取单路画面和多路画面浏览模式.平台客户端软件, 更直观、更容易操作.访问端提供足够的网络资源, 可同时流畅监看多路画面.3.7.手机监看监控视频项目, 因为最后的终端为手机, 受手机屏幕大小、及手机性能等原因, 不会采用高清数字图像, 必然要采用适合手机分辨率的图像.前端摄像机把采集到的视频信号传到流媒体服务器, 手机用户和PC端都是从流媒体服务器获取监控信息.3.8.系统存储存储分为项目存储和中心存储两个部分.1＞项目存储:根据项目摄像头配置硬盘空间, 至少满足24小时全天候存储1个月以上, 磁盘存储满了自动覆盖旧文件.2＞中心存储:监控中心平台含有监控视频存储功能,中心机房采用集中存储方式, 存储采用24小时实时上传存储, 将项目的一切信息收入资料库保证项目本地视频资料清除后,中心资料库仍能够调阅以往相关信息3＞存储空间计算1路视频按512Kbps码流计算, 存放1个月的数据总量225MX24小时X302＞中心存储:监控中心平台含有监控视频存储功能,**中心机房采用选择存储方式.根据项目进展, 施工进度关键节点随时选择存储影像资料, 过滤一些闲置、无参考价值的影响资料.按照时间设定固定时间视频资料存储, 提前制定好计划安排, 结合工期计划将录像时间定格在关键节点区间.降低空间存储大小, 减少资源占用, 对网络配置要求相对降低, 提高可控性,降低成本费用.保证项目视频资料清除后, 中心资料库能够调阅关键节点视频资料3＞存储空间计算每天选取4小时, 每月存储空间为0.9T＜每天每区域12小时上传完成〉地区: 10X4X22591024=9G/天**地区: 10X4X22591024=9G/天**地区: 6X4X22591024=5.5G/天**地区: 6X4X22591024=5.5G/天4.6服务器转发能力及带宽需求前端摄像机采用普清图像且同时观看, 各地区所需带宽情况为＜宽带为远程监控独享＞: 中心中心服务平台: 8M区域项目地区: 6M**地区: 已安装长城宽带＜50M＞**地区: 6M5.**地区: 6M6.方案分析＜参考〉远程监控管理系统中心管理平台建立远程监控管理系统中心管理平台建立小计10,080,0天H024M = 159G.按照32点位计算, 每月存储空间32X159=5T3.6服务器转发能力及带宽需求前端摄像机采用普清图像且同时观看, 各地区所需带宽情况为＜宽带为远程监控独享, 电信或者联通为第一选择〉：中心中心服务平台.＜专线＞20M〕下载速率N2.56M,上传速率N2.56M〔区域项目地区: 64K*10＜路＞=10M〕上传速率N1M〔**地区: 10＜路〉已安装长城宽带＜50M＞**地区: 64K *6＜路＞=8M〕上传速率N512K〔。
监控系统方案目录第一部分系统总体概述 (1)1.1.概述 (2)1.2.设计根据 (3)1.2.设计原则与设计理念 (4)第二部分系统总体架构 .................................................................... 错误!未定义书签。
2.2系统设备连接示意图 (7)第三部分系统方案设计 (8)3.1前端视频图像采集部分设计 (9)3.1.1 红外高清夜视摄像机 (10)3.2 后台录像与视频处理部分设计 (11)3.2.1 数字硬盘工控机 (11)3.2.2 视频采集卡 (11)3.3 信号传播和供电设备部分旳设计.............................................. 错误!未定义书签。
第四部分工程实行方案...................................................................... 错误!未定义书签。
4.1 布线与设备安装方案 (14)4.2施工组织与管理 (15)4.2.1施工人员组织 (16)4.2.2机械设备、仪器、仪表、施工办公设备旳组织 (17)第五部分售后服务及培训 (18)5.1售后服务承诺 (19)5.2 培训计划 (20)第六部分企业简介 (21)6.1企业简介 (22)6.2企业经典业绩 (23)第七部分系统设备清单及报价 (24)第一部分系统总体概述1.1.概述：大型旳商场人员流动比较频繁，商家为了以便顾客购置，一般都采用开放式柜台，顾客可以自由旳选购商品。
这种方式无疑会给顾客带来了极大旳以便，并且售货员与顾客之间更轻易沟通，但随之而来旳是，这也给犯罪分子提供了可成之机，单靠以往旳人防已远远不能满足规定，尤其在商场下班后来，商场内大量旳商品更是犯罪分子重要袭击旳目旳。
因此，运用现代旳高科技技术手段，构成全方位防备系统是十分必要旳。
方案模板通用监控集中存储方案模板海康CVR非域版视频监控CVR流存储系统解决方案杭州海康威视数字技术股份有限公司X月目录第1章······················前言错误!未定义书签。
第2章·············X X（用户单位）系统现状错误!未定义书签。
第3章····················需求分析错误!未定义书签。
第4章················现有存储模式比较错误!未定义书签。
4.1.1 ···················DVR存储错误!未定义书签。
4.2 平台服务器存储模式··········错误!未定义书签。
4.2.1 ·················DAS直连模式错误!未定义书签。
XX视频监控存储解决方案目录第一章视频监控存储系统 (1)1.1需求分析 (1)系统可靠性需求 (1)数据可靠性需求 (2)高可扩展性需求 (3)带宽需求 (3)性能需求 (3)节能需求 (4)系统兼容性需求 (4)安全性需求 (5)第二章集中监控存储解决方案 (6)2.1系统拓扑结构图 (6)2。
2视频监控容量计算 (6)2.3其他相关设备配置 (7)2。
4集中监控存储方案的优势 (8)第三章产品简介 (10)3.1NetStor iSUM420G3一体化存储系统 (10)第一章视频监控存储系统1.1需求分析随着数字信号处理技术、数字通信技术的发展及IP网络传输的普及，安防监控系统正逐步从标清向高清、从模拟向数字进行转变,传统监控技术所面临的组网难、共享难和存储难的问题在新型的数字化监控存储体系下有了全面改善:网络化、规模化、高可靠性、高安全性、使用简便性、业务功能强大、管理功能强大、可扩展性好、易集中存储和检索等等,为用户带来了全新的应用体验。
XX工程的摄像头数量较多,同时视频录像的保存时间较长,要构建一个全方位、高密度的治安管理防控体系，其中海量视频的集中存储和快速检索调用是项目中的关键点之一，而大型视频监控存储系统的需求主要体现在以下几个方面：系统可靠性需求对于一个存储系统而言，可靠性是第一位的。
高可靠性是保证视频数据连续写入的关键，那么存储系统的可靠性需求体现在以下几个方面：1)存储架构的可靠性一般而言,由于嵌入式存储系统的操作系统固化到控制器中，采用存储专用操作系统、以提高系统的安全性,减少黑客攻击及病毒感染的可能性，此外，嵌入式系统具有无线缆设计、关键部件全部可热插拔的特性，所以从架构上优于服务器架构的存储系统,产品选型时,应该优先选择嵌入式架构的存储系统.2)存储系统的冗余设计存储系统的冗余设计可以有效避免关键部件和链路的单点故障问题，从而保证可靠性.这些关键部件除控制器外,还应该包括锂电池、电源、风扇、硬盘等，此外，多个主机端口可以和前端形成多条数据链路,也可以避免链路的单点故障。
监控集中存储解决方案书北京邦诺存储科技有限公司2009年X月目录一.前言 (2)二.需求分析 (3)1. 高性能 (3)2. 海量存储空间 (3)3. 集中式共享 (3)4. 数据可靠性 (3)5. 可扩展性 (3)6. 网络化 (3)三.解决方案 (4)1. 传统的DVR直接存储 (4)2. DAS直连模式 (4)3. 先进的存储局域网络SAN结构 (5)4. IP存储网络 (5)四.方案描述 (7)1. 监控存储方案 (7)2. 设备配置清单：..................................................................................... 错误！未定义书签。
五.方案分析 (9)1. 监控专用存储系统，充分满足性能要求 (9)2. 支持多台叠加设备的统一管理 (9)3. 同时提供IP SAN和NAS (9)4. 极易管理（全中文） (10)5. 独有加密和授权技术 (10)6. 高可扩充性 (10)7. 高性价比 (10)8. 数据存储的高可靠性和可用性 (10)9. 易于扩展为备份容灾系统 (11)六.关键产品的介绍 (12)1. 功能特点 (12)2. 支持存储统一管理 (14)3. 基本参数特点 (15)4. RAID特点 (15)5. 监控管理特点 (15)附录公司介绍 (17)一.前言监控技术从上个世纪80年代进入我国以来，随着安防需求的急剧增加一直在飞速发展，从技术层面上来看，已经经历了多个不同的发展阶段。
随着计算机技术的发展和网络的普及，目前，视频监控已经发展到了网络多媒体监控系统。
新一代视频监控管理系统与前几代视频监控系统的根本区别在于，其不再局限于简单地完成对视频信号的处理、传输、控制，其核心乃是对基于IP网络的多媒体信息（视频/音频/数据）提供一个综合、完备的管理控制平台。
网络多媒体监控系统以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，并与报警系统、门禁系统整合到一个使用平台上，引发了视频监控行业的一次技术革命，迅速受到了安防行业和用户的关注。
网络多媒体监控管理系统，可以广泛用于多媒体视讯调度指挥、网络视频监控和会议、多媒体网上直播、网络教学、远程医疗等各个方面。
网络多媒体监控系统由网络多媒体监控管理平台和前端信息采集设备组成，其核心是网络多媒体监控管理平台。
网络多媒体监控管理平台集计算机网络、通信、视频处理、流媒体、和自动化技术于一身，是视频、音频、数据和图示一体化的解决方案，兼备网络视频监控、视频会议、视频直播等功能，具有超大规模组网能力，是构建于LAN/Internet网络之上、支持多种传输方式的综合多媒体业务管理平台，其应用已远远超出监控本身所涵盖的内容。
磁盘阵列存储设备负责对前端采集来的视音频数据信息进行存储的部分，它结合网络视频服务器将通过网络传输过来的视音频压缩数据以媒体流的形式集中存储在磁盘整列中。
它在视频监控、网络教学、IP视频会议、视频直播及视频点播等方面都有广泛的应用。
数据信息的全集中方式要求磁盘阵列必须提供足够的可靠性和稳定性，可以满足监控系统平台的性能要求和持续写入要求。
监控视频存储系统是整个工程的重要组成部分。
二.需求分析在整个监控系统平台中，前端监控模拟信号经DVR/DVS设备进行编码压缩，通过局域网由管理服务器来统一管理和存取监控数据，并由存储系统来存储相关数据。
1. 高性能由于有多路摄像头数据并发持续写入，考虑以后摄像头的增加，并且同时有多路服务器可能读取数据，所以需要高性能处理的存储系统。
2. 海量存储空间共XX路视频；要求录像保存XX天；视频码率以XX计算；要求对所有视频数据进行集中存储，这就要求存储设备必须提供足够海量的存储空间。
总容量=路数x码率M/Sx3600秒x24小时x保存天数/1024= G。
3. 集中式共享采用集中式存储，数据和监控录像的管理和备份都非常方便。
4. 数据可靠性数据高度集中的系统，数据的安全是第一位的。
必须从硬件到软件方面建立起一套严密的保障措施，尽量减少故障点；并保证在单点或多点故障的情况下，系统能够持续运行，并能在线的恢复正常。
通常情况下，采用盘阵列技术来提高数据的可靠性。
配合备份软硬件环境，系统可以增加备份、容灾的功能，进一步提高可靠性。
5. 可扩展性随着监控范围的扩大，摄像头数据量的增加，存储系统的可扩展性尤为重要，良好的扩展性可以保证业务的连续性。
6. 网络化监控中心建设网络化完善，容易进行数据集中存储，采用网络化的设备扩容更灵活、施工难度小，并且便于远程监控、维护简单。
网络化架构有助于实现互联互通，实现视频资源的共享。
三.解决方案1. 传统的DVR直接存储DVR是目前常采用的视频监控存储数据的方式，它用设备内置的IDE硬盘存放视频数据。
DVR一般有四个IDE接口，可以接8块硬盘。
该模式有以下特点：1) 价格低廉，简单易用，适合于小规模监控环境；2) 硬盘非冗余模式工作，数据容易丢失；3) 分布式存储，DVR存储空间不能直接实现共享；4) 单设备容量有限，随着监控规模的扩大，管理、维护比较困难；5) 硬盘顺序工作，减少硬盘损耗，但检索与回放性能较差。
2. DAS直连模式传统的DAS监控存储架构：存储和监控客户端使用DAS直联的方式存取录像数据；使用一台PC机作监控客户端；同时具有一台网络视频服务器来转发视频流；多台存储设备通过级联方式挂接在视频服务器后。
如下图所示：传统监控存储架构缺点：存储直联，使得存储利用率不高，存储容量不能共享；●存储扩展性差，不利于后期扩容；●线缆距离有限，不利于部署；●数据查询效率低，不利于快速调取需要的数据；●网络带宽不便于扩展，需要中断应用才可以实施。
3. 先进的存储局域网络SAN结构存储局域网络SAN是目前最为先进的海量存储架构，他是建立在服务器集群和存储设备之间的网络，给服务器集群提供集中式的共享的存储空间，便于管理；SAN的优点可归纳为下几点：●SAN存储系统扩展性好、升级能力强，投资保护性好。
●实现了存储系统支持数据集中式管理，相关业务系统或全部的应用系统存储系统合并为统一的存储系统。
●采用开放式的体系结构，支持多种系统平台的接入，亦即实现跨平台操作。
●提供包括存储介质、接口设备及连接链路的冗余支持。
●向网络客户端和应用服务器提供高效可靠的数据存储服务时，同时对应用系统的运行效率和网络的速度不会产生明显的影响。
4. IP存储网络传统的存储网络多采用光纤通道（FC，Fibber Channel）的方式，整个系统包括每个服务器端的光纤通道卡，光纤线，光纤通道交换机等，每片光纤通道卡、以及每个光纤通道交换机端口的价格是普通千兆以太网的10至20倍以上，加上光纤的铺设在中国大部分地区的铺设不普及，整个系统的建设费用非常昂贵。
IP SAN是近些年来新兴的网络存储技术，它希望用TCP/IP以太网替代光纤通道网络。
IP SAN的好处在于：使用以太网络，保护了用户现有的投资；以太网系统造价低；以太网是成熟的技术，具有良好的兼容性；以太网络可以扩展到远端，便于系统的做远程的容灾备份；以太网上现有的软件也可以直接使用，例如IP SAN可以直接加上IP sec软件，以达到存储网络加密的目的；千兆以太网络的广泛使用，也使得IP SAN的性能得到提高。
总之，采用IP SAN存储网络，可以达到好兼容性和最高的性能价格比。
iSCSI协议是IP SAN中最为流行的协议，是IP存储的典型代表。
利用IP SAN技术构建监控架构如下图：采用IPSAN存储方案的优势：a) 低成本实现监控数据的集中化存储和统一管理，可靠而稳定；b) 存储设备与视频服务器、监控客户端可以建设存储区域网络，共享性良好；c) 传输带宽更灵活，存储区域网络可以建设成千兆网络，也可以建设成百兆网络；能够最大程度的满足前端客户机的存储压力需要；d) 存储扩展性强，后期扩容方便；e) 录像数据查询效率高，可以实时地调出需要的数据；f) 可靠性极好，多台存储共用时彼此之间是相互独立的，避免单点故障；g) 网络带宽便于扩展，避免应用中断。
四.方案描述1. 监控存储方案整个监控存储系统需要实现对多路视音频数据进行集中存储，要求裸数据容量达XXTB。
联网视频监控项目信息如下：✧前端摄像头XX个✧视频码率（D1或CIF）格式，视频码率以XX( Mb/Kb)计算✧录像保存时间保存XX天✧要求采用全集中存储模式考虑到存储数据可靠性要求，建议磁盘阵列采用RAID 5冗余机制，以进一步保障存储数据的完整性和存储系统得持续运行。
我们从系统的兼容性、稳定性与可靠性角度出发，并且考虑到保护已有的投资，选择了基于IP SAN架构的数据存储方案。
本设计方案是基于以太网建设模块化、可扩展SAN解决方案，它对企业的业务系统能够提供无缝的存储解决方案。
方案投资不高，原有的设备得到合理利用的前提下，基于网络的数据存储服务性能得到明显提升，业务数据实现了有效的汇集和管理，实现了性能和价格的最优组合。
采用各监控分中心集中存储模式，通过分散的网络将各地的视频监控数据实现集中存储和集中管理。
iSCSI/NAS集中式存储方案特点：先进的IPSAN网络架构，采用各监控分中心分散集中存储模式，将前端视频资源就近集中存储和统一管理，有效的规避了网络带宽压力过大及网络不稳定问题。
RAID技术与多种硬件冗余保证系统的高可靠性，磁盘故障不会影响数据的继续访问。
设备故障率降低，减少了维护成本。
（容易损坏的磁盘被集中在中心，机房环境保证的设备的可靠性，冗余电源也减少了故障率）设备管理、维护简单。
磁盘的更换无需断电，也无需开启设备机箱，可以实现带电热插拔，且换盘时也完全不影响数据的访问；存储集中统一管理，无需管理每个前端存储。
提高了客户服务质量，提高了系统响应时间。
（由于数据集中存储在中心服务平台，当有客户请求时，无需在通过外部网络去前端提取数据。
这样使客户的数据访问路径减半，客户请求响应时间更短，服务质量更高）高的可扩展性。
存储可以实现按需分配，存储容量可以根据监控规模的发展和增长来动态增长。
例如，如果所有监控内容的保存时间从1个月提升到半年。
如果采用集中存储方案，只需在网络中增加更多的存储容量，而其他的部分都无需改变，就可以解决这个问题。
存储的增值服务业务。
基于网络化的存储，还可以提供数据的磁带备份和光盘备份功能，通过这些功能来进一步提高服务质量。
五.方案分析本设计方案是基于模块化、可扩展SAN解决方案，具有业务连续性等特性。
它对监控系统的业务系统能够提供无缝的存储解决方案，为监控存储提供系统高效、高可靠性、高可用性支持。
