网络路由协议配置实验报告实验目的1.把握RIP动态路由协议的配置和测试方式。
2.把握OSPF路由协议配置和测试方式。
实验原理动态路由协议动态路由是网络中的路由器之间彼此通信，传递路由信息，利用收到的路由信息更新路由器表的进程。
它能实时地适应网络结构的转变。
若是路由更新信息说明发生了网络转变，路由选择软件就会从头计算路由，并发出新的路由更新信息。
这些信息通过各个网络，引发各路由重视新启动其路由算法，并更新各自的路由表以动态地反映网络拓扑转变。
动态路由适用于网络规模大、网络拓扑复杂的网络。
固然，各类动态路由协议会不同程度地占用网络带宽和CPU资源。
依照是不是在一个自治域内部利用，动态路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。
那个地址的自治域指一个具有统一治理机构、统一路由策略的网络。
自治域内部采纳的路由选择协议称为内部网关协议，经常使用的有RIP、OSPF；外部网关协议要紧用于多个自治域之间的路由选择，经常使用的是BGP和BGP-4。
RIP1RIP1是一种内部网关协议。
RIP1要紧用在利用同类技术与大小适度的网络。
因此通过速度转变不大的接线连接，RIP1比较适用于简单的校园网和区域网，但并非适用于复杂网络的情形。
RIP1特点：1.仅和相邻的路由器互换信息。
若是两个路由器之间的通信不通过另外一个路由器，那么这两个路由器是相邻的。
RIP1协议规定，不相邻的路由器之间不互换信息。
2.路由器互换的信息是当前本路由器所明白的全数信息。
即自己的路由表。
3.按固按时刻互换路由信息，如，每隔30秒，然后路由器依照收到的路由信息更新路由表。
4. RIP1消息通过广播地址进行发送，利用UDP 协议的520端口。
5. RIP1是一种有类路由协议，不支持不持续子网设计。
RIP1的气宇制度：距离确实是通往目的站点所需通过的链路数，取值为1~15，数值16表示无穷大。
RIP2RIP2由RIP1 而来，属于RIP1 协议的补充协议，具有RIP1协议的大体特性。
第四次实验报告：RIP路由协议的解析第四次实验报告：RIP路由协议的解析姓名：王璐璐学号：201821121037班级：计算18120 摘要在此次实验中，通过对两个路由器之间的路由表的建⽴与更新情况的分析，解析RIP路由协议，以此了解⽹络层的⼯作原理。
1 实验⽬的理解RIP路由表的建⽴与更新感受RIP坏消息传得慢2 实验内容使⽤Packet Tracer，正确配置⽹络参数，使⽤命令查看和分析RIP路由信息。
建⽴⽹络拓扑结构配置参数分析RIP路由信息3 实验报告下⾯将在两台PC机之间连接两台路由器，配置路由器参数与路由协议，访问路由器各个端⼝的IP地址，观察路由表的建⽴与更新，并对此进⾏理解。
3.1 建⽴⽹络拓扑结构图中是在两台PC机之间连接了两台路由器，上图倒红三⾓形表⽰线路还没有联通，从PC0还⽆法访问PC1。
3.2 配置参数3.2.1 PC0的参数配置将PC0的IP地址设置为192.168.1.37，⽽默认⽹关是路由器G0/0的地址，即192.168.1.80。
3.2.2 PC1的参数配置PC1的配置与PC0的配置类同，默认⽹关地址为路由器2的G0/1的地址，即192.168.3.80。
3.2.3 路由器的参数配置1）Router0配置设置Router0的两个接⼝的地址，并为该路由器设置路由协议。
2）检查Router0的接⼝3）查看Router0初始的路由表4）Router1配置5）检查Router1的接⼝6）查看Router1初始的路由表7）连接成功后会是下图的状况3.3 测试⽹络连通性1）在PC0处访问路由器R0的G0/0接⼝2）在PC0处访问路由器R0的G0/1接⼝3）在PC0处访问路由器R1的G0/0接⼝4）在PC0处访问路由器R1的G0/1接⼝5）在PC0处访问PC1的地址6）在PC1处访问PC0的地址3.4 理解RIP路由表建⽴和更新1）⽤show ip protocols查看路由过程的信息解释：Routing Protocol is "rip"Sending updates every 30 seconds, next due in 8 secondsInvalid after 180 seconds, hold down 180, flushed after 240在该实验中采⽤的路由协议是"rip"。
河南工业大学信息学院网络课程组实验指导实验二：路由协议的配置一、实验目的：1. 了解和掌握网络中IP地址、子网掩码、默认网关的配置方法和原则；2. 了解网络互连时根据设备的不同选用不同的连接线路；3. 在路由器上配置动态路由协议；4. 理解路由表的变化及含义。
二、实验环境：1. 运行Windows 2000 / 2003 Server / XP操作系统的PC一台；2. 每台PC具有Packet Tracer模拟软件。
三、实验内容与要求：1. 使用交换机组建简单局域网。
（1）打开Packet Tracer模拟软件，完成如图2-1所示的拓扑结构图。
具体过程参考《附件一：使用交换机组建简单局域网》。
（2）将Packet Tracer中的文件，保存文件名为“专业班级+学号+姓名-1”，如“电信1001班201046830508范浩然-1”。
（3）提示：为便于教师检查,请同学们把每个主机和路由器的接口及IP地址在图上标注出来,如下图所示。
（4）要求：在实验报告中添加两个截屏结果：拓扑结构，和主机间Ping通的结果。
图2-1 交换机组建简单局域网]页1第[ 制2014.10．河南工业大学信息学院网络课程组实验指导2.使用路由器组建简单网络。
（1）打开Packet Tracer模拟软件，完成如图2-2所示的拓扑结构图。
具体过程参考《附件二：使用路由器组建简单网络》。
（2）将Packet Tracer中的文件，保存文件名为“专业班级+学号+姓名-2”，如“电信1001班201046830508范浩然-2”。
（3）注意：为规范网络的IP地址规划格式，要求IP地址的分配需要满足以下要求：IP地址中的第二个字节以班级命名；第三个字节选取学号后两位；若网络中有多个网络段，其他网络的第三字节依次累加。
举例如下：可以看出下面网络中总共有3个网络，对于电信1106班学号后两位为31的谢川娣同学，每个网络的网络号分别是：192.6.31.0、192.6.32.0、192.6.33.0。
计算机网络技术实践实验报告实验名称：和路由协议的配置及协议流程姓名：学号：实验日期：年月日实验报告日期：年月日报告退发：（订正、重做）一、环境（详细说明运行的操作系统，网络平台，网络拓扑图）●操作系统：●网络平台：仿真平台●网络拓扑：二、实验目的三、实验内容及步骤（包括主要配置流程，重要部分需要截图）:1.设计网拓扑2.配置地址以配置的的地址为例：配置完后，输入命令打开端口。
类似的配置完一共个端口的地址。
3.配置路由协议：以配置的路由协议为例：4.配置的默认路由，以为例：5.配置完成后，测试从到网络中各个节点的连通情况：a)到：b)到：c)到：d)到：e)到：f)到：6.打开调试模式：以为例：不久之后接收到发来的路由信息：同时，也在向周围路由器发送路由信息：从上图中我们路由器从端口发送路由信息告诉，到网络需要两跳，到网络需要一跳，到网络需要两跳。
通过计算从各个端口接收到的路由信息，需要到各个网络的最优路径之后，也会向外发出路由信息。
如上图所示，把路由信息从端口发出。
他告诉这个端口另一端所连的设备，到网络需要一跳，到网络需要两跳，到网路需要一跳。
收到这个路由信息的设备也会根据这个路由信息来计算自己到各个网络的最优路径。
通过获得的路由信息不难看出协议的工作过程：每个路由器都维护这一张路由表，这张路由表中写明了网络号、到该网络的最短路径（实验中的路径长短由跳数来衡量）以及转发的出口。
路由器会周期性得向周围路由器发送自己的路由表，同时也会接受周围路由器发来的路由表，以此来刷新自己的路由器，适应网络拓扑变化。
路由器在收到路由信息之后会根据某些路由算法、收到的路由信息和原先自己的路由表来计算到达各个网络最优的转发路径（即下一跳的出口），这便是距离矢量路由算法的工作过程。
7.在控制台中关闭路由器后（以此来改变网络拓扑），开始收到不可达的路由刷新报文：一段时间后，的路由表被刷新：重新打开一段时间后，路由表被刷新：解释：在路由器下线之后，邻居路由器将会长时间收不到，方向过来的路由信息，一段时间后，路由表会被重新计算。

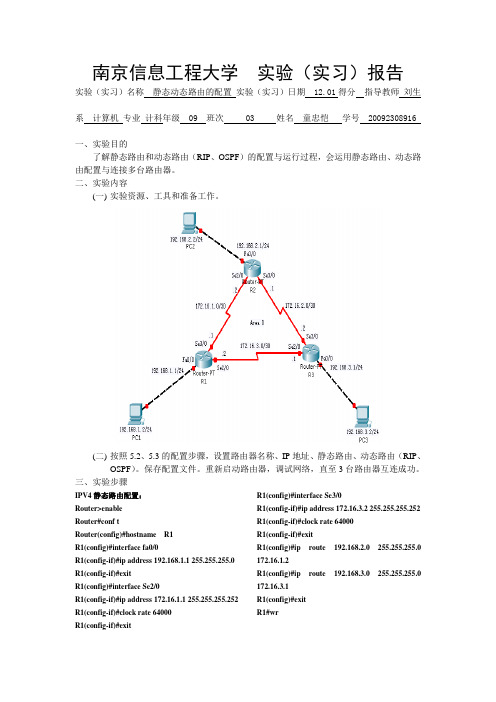

南京信息工程大学实验（实习）报告实验（实习）名称静态动态路由的配置实验（实习）日期 12.01得分指导教师刘生系计算机专业计科年级 09 班次 03 姓名童忠恺学号 20092308916一、实验目的了解静态路由和动态路由（RIP、OSPF）的配置与运行过程，会运用静态路由、动态路由配置与连接多台路由器。
二、实验内容(一)实验资源、工具和准备工作。
(二)按照5.2、5.3的配置步骤，设置路由器名称、IP地址、静态路由、动态路由（RIP、OSPF）。
保存配置文件。
重新启动路由器，调试网络，直至3台路由器互连成功。
三、实验步骤IPV4静态路由配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exit R1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.2R1(config)#ip route 192.168.3.0 255.255.255.0 172.16.3.1R1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1R2(config)#ip route 192.168.3.0 255.255.255.0 172.16.2.2R2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#ip route 192.168.1.0 255.255.255.0 172.16.3.2R3(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1R3(config)#exitR3#wrIPV4动态RIP协议配置：Router>enable Router#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 172.16.1.0R1(config-router)#network 172.16.3.0R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 172.16.1.0R2(config-router)#network 172.16.2.0R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ripR3(config-router)#network 192.168.3.0R3(config-router)#network 172.16.3.0R3(config-router)#network 172.16.2.0R3(config-router)#exitR3(config)#exitR3#wrIPV4动态ospf协议配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ospf 100R1(config-router)#router-id 192.168.1.0R1(config-router)#network 192.168.1.0 255.255.255.0 area 0R1(config-router)#network 172.16.1.0 255.255.255.252 area 0R1(config-router)#network 172.16.3.0 255.255.255.252 area 0 R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0 R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ospf 100R2(config-router)#router-id 192.168.2.0R2(config-router)#network 192.168.2.0 255.255.255.0 area 0R2(config-router)#network 172.16.1.0 255.255.255.252 area 0R2(config-router)#network 172.16.2.0 255.255.255.252 area 0R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ospf 100R3(config-router)#router-id 192.168.3.0R3(config-router)#network 192.168.3.0 255.255.255.0 area 0R3(config-router)#network 172.16.2.0 255.255.255.252 area 0 R3(config-router)#network 172.16.3.0 255.255.255.252 area 0R3(config-router)#exitR3(config)#exitR3#wr四、体会和总结。
西安电子科技大学计算机网络实验课程实验报告实验名称 RIP协议原理及配置通信工程学院班Array姓名学号同作者实验日期 2020 年 4 月 5 日一、实验目的1.1掌握动态路由协议的作用及分类1.2掌握距离矢量路由协议的简单工作原理1.3掌握RIP协议的基本特征1.4熟悉RIP的基本工作过程二、实验所用仪器（或实验环境）实验所使用软件为 Cisco Packet Tracer。
三、实验基本原理及步骤（或方案设计及理论计算）3.1动态路由协议概述路由协议是运行在路由器上的软件进程，与其他路由器上相同路由协议之间交换路由信息，学习非直连网络的路由信息，加入路由表。
并且在网络拓扑结构变化时自动调整，维护正确的路由信息。
图一动态路由协议前面提到，路由器之间的路由信息交换是基于路由协议实现的。
交换路由信息的最终目的在于形成路由转发表，进而通过此表找到一条数据交换的“最佳”路径。
每一种路由算法都有其衡量“最佳”的一套原则。
大多数算法使用一个量化的参数来衡量路径的优劣，一般说来，参数值越小，路径越好。
该参数可以通过路径的某一特性进行计算，也可以在综合多个特性的基础上进行计算，几个比较常用的特征是：n 路径所包含的路由器结点数（hop count）n 网络传输费用（cost）n 带宽（bandwidth）n 延迟（delay）n 负载（load）n 可靠性（reliability）n 最大传输单元MTU（maximum transmission unit）依据路由器间交换路由信息的内容及路由算法，将路由协议分为：距离-矢量路由协议和链路状态路由协议。
距离-矢量路由协议 ( 如RIP )定期广播整个路由信息易形成路由环路收敛慢链路状态路由协议（如OSPF）收集网络拓扑信息，运行协议算法计算最佳路由根本解决路由环路问题收敛快图二距离-矢量路由协议图二链路状态路由协议3.2RIP协议概述RIP（Routing Information Protocol）路由信息协议最早的动态路由协议，基于距离矢量算法实现使用UDP报文来交换路由信息以跳数多少选择最优路由RIPv1协议报文不携带掩码信息3.3路由回路及解决办法定义最大跳数水平分割（Split Horizon）毒性逆转（Poisoned Reverse）触发更新(Triggered Update)Hold－Down 定时器3.4RIP的配置关于RIP的配置步骤如下：开启RIP路由功能（路由进程）：Router(config)#router rip宣告相关网段：Router(config-router)# network network wildmask 请注意：掩码是用反码的形式。
实验名称RIP协议分析实验一、实验预习1、实验目标：掌握RIP协议在路由器上的配置2、实验原理：交换机说明IP地址说明PC的IPIP地址的配置。
同学们在实验中须严格遵照实验要求的IP地址，以便老师能更好的检验实验结果。
说明：实际应用中，IP地址是根据实际情况进行灵活规划的。
3、实验设备及材料：1) 1台华为Quidway S3928TP以太网交换机2) 2台华为Quidway AR 2811路由器3) 2台PC4) 专用配置电缆2根，标准网线9根4、实验流程或装置示意图：二、实验内容方法步骤及现象：第一步：首先确认实验设备依照组网图3-2正确连接；第二步：PC通过CONSOLE口连接上Quidway AR2811路由器；第三步：执行如下命令显示RTA路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第四步：配置RTA路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RT A[RT A]int e0[RT A-Ethernet0]ip addr 10.0.0.1 24[RT A-Ethernet0]int e1[RT A-Ethernet1]ip addr 192.0.0.1 24第五步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第六步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第七步：PCB通过CONSOLE口连接上Quidway AR2811路由器RTB；第八步：执行如下命令显示RTB路由表，并记录结果：[Quidway]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0第九步：配置RTB路由器接口和PC的IP地址，具体配置命令如下：[Quidway]sysname RTB[RTB]int e0[RTB-Ethernet0]ip addr 10.0.1.1 24[RTB-Ethernet0]int e1[RTB-Ethernet1]ip addr 192.0.0.2 24第十步：执行如下命令显示RTB配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!return第十一步：执行如下命令显示RTB路由表，并记录结果：[RTB]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack0第十二步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（参考答案：仔细看看路由表就可以明白，路由器还没有相关的路由）；第十三步：在RTA上配置RIP协议，命令如下；[RT A]rip[RT A-rip]network all第十四步：执行如下命令显示RTA配置信息，并记录结果：[RT A]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTAencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.0.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.1 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第五步记录的结果有什么不同，并解释原因；第十五步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet010.0.0.0/24 Direct 0 0 10.0.0.1 Ethernet010.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.1.0/24 RIP 100 1 192.0.0.2 Ethernet1 思考题：试分析与第六步记录的结果有什么不同，并解释原因；第十六步：在RTB上配置RIP协议，命令如下；[RTB]rip[RTB-rip]network all第十七步：执行如下命令显示RTB配置信息，并记录结果：[RTB]display current-configuration参考结果：Now create configuration...Current configuration!version 1.74firewall enablesysname RTBencrypt-card fast-switch!interface Aux0async mode flowphy-mru 0link-protocol ppp!interface Ethernet0ip address 10.0.1.1 255.255.255.0!interface Ethernet 1ip address 192.0.0.2 255.255.255.0!interface Serial0link-protocol ppp!interface Serial1link-protocol ppp!quitripnetwork all!quit!return思考题：试分析与第十步记录的结果有什么不同，并解释原因；第十八步：执行如下命令显示RTA路由表，并记录结果：[RT A]display ip routing-table参考结果：Routing Tables:Destination/Mask Proto Pref Metric Nexthop Interface127.0.0.0/8 Direct 0 0 127.0.0.1 LoopBack0127.0.0.1/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.0/24 Direct 0 0 192.0.0.1 Ethernet0192.0.0.2/32 Direct 0 0 127.0.0.1 LoopBack0192.0.0.1/32 Direct 0 0 192.0.0.1 Ethernet110.0.0.0/24 Direct 0 0 10.0.1.1 Ethernet010.0.1.1/32 Direct 0 0 127.0.0.1 LoopBack010.0.0.0/24 RIP 100 1 192.0.0.1 Ethernet1思考题：试分析与第十一步记录的结果有什么不同，并解释原因；第十九步：完成上述配置之后，用ping命令测试网络互通性；思考题：观察两两个以太网段能否互通，并解释原因（与第十二步分析做对比）；第二十步：现在我们可以看看RIP是怎样发现路由的，在特权模式下打开RIP协议调试开关，有如下信息在路由器之间传递，它们完成了路由的交换，并形成新的路由。
【实验题目】RIP 协议配置实验 【实验目的】学习RIPv2的配置方法。
【配置命令】▪ 配置RIPv2协议。
R1(config)# router rip R1(config-router)# version 2R1(config-router)# network 192.168.2.0 ! 发布属于有类网络的网络的接口的子网 R1(config-router)# network 192.168.3.0▪ 把交换机接口变为三层接口，然后就可以配置IP 地址。
(config)#interface f0/1 (config-if)#no switchport(config-if)#ip address 192.168.1.5 255.255.255.0▪ 为环回接口配置IP 地址。
环回接口是路由器内部的软接口，除非路由器失效，否则，环回接口一直有效。
(config)#interface loopback 0 ！号码范围：0~2147483647 (config-if)#ip address 192.168.1.5 255.255.255.0 ▪取消自动汇总(config-router)#router rip(config-router)#auto-summary !启动自动汇总 (config-router)#no auto-summary !取消自动汇总▪配置水平分割(config)#interface f0/1(config-if)#ip split-horizon ! 配置水平分割(默认) (config-if)#no ip split-horizon ! 取消水平分割▪显示调试信息#debug ip rip ！显示rip 调试信息 #no debug ip rip ！停止显示rip 调试信息 #no debug all ！停止显示所有调试信息【实验任务】1、 按下图配置RIP 路由协议。
