机械与汽车工程学院《Matlab控制系统仿真》实验指导书学院班级姓名学号浙江科技学院机械与汽车工程学院制实验一 MATLAB语言基本命令1 实验目的1. 掌握科学计算的有关方法，熟悉MA TLAB语言及其在科学计算中的运用；2. 掌握MATLAB的命令运行方式和M文件运行方式；3. 掌握矩阵在MA TLAB中的运用。
2 实验器材计算机WinXP、Matlab7.0软件3 实验内容(1). 输入A=[7 1 5;2 5 6;3 1 5]，B=[1 1 1; 2 2 2;3 3 3]，在命令窗口中执行下列表达式，掌握其含义：A(2, 3) A(:,2) A(3,:) A(:,1:2:3)A(:,3).*B(:,2) A(:,3)*B(2,:) A*B A.*BA^2 A.^2 B/A B./A(2).输入C=1:2:20，则C（i）表示什么？其中i=1,2,3, (10)(3).查找已创建变量的信息，删除无用的变量；(4). 试用help命令理解下面程序各指令的含义：cleart =0:0.001:2*pi;subplot(2,2,1);polar(t, 1+cos(t))subplot(2,2,2);plot(cos(t).^3,sin(t).^3)subplot(2,2,3);polar(t,abs(sin(t).*cos(t)))subplot(2,2,4);polar(t,(cos(2*t)).^0.5)4 实验步骤：打开MA TLAB程序，将实验内容中的题目依次输入MATLAB中，运行得到并记录结果，最后再对所得结果进行验证。
5 实验报告要求记录实验数据,理解其含义实验二 MATLAB语言程序设计1 实验目的（1）掌握Matlab程序的编制环境和运行环境。
（2）掌握Matlab程序的编写方法。
（3）能编写基本的数据处理Matlab程序。
（4）能编写基本的数据可视化Matlab程序。
2 实验器材计算机WinXP、Matlab7.0软件3 实验内容(1) Matlab脚本文件编写和执行(2) Matlab 函数文件的编写和调用(3) nargm和nargout函数使用方法(4) 局部变量与全局变量使用4 实验步骤1、Matlab命令文件编写(1) 建立自己工作目录，如/Mywork。
MATLAB与控制系统仿真实验报告第一篇：MATLAB与控制系统仿真实验报告《MATLAB与控制系统仿真》实验报告2013-2014学年第 1 学期专业：班级：学号：姓名：实验三 MATLAB图形系统一、实验目的：1.掌握绘制二维图形的常用函数。
2.掌握绘制三维图形的常用函数。
3.熟悉利用图形对象进行绘图操作的方法。
4.掌握绘制图形的辅助操作。
二、实验原理：1，二维数据曲线图（1）绘制单根二维曲线plot(x,y);（2）绘制多根二维曲线plot(x,y)当x是向量，y是有一维与x同维的矩阵时，则绘制多根不同颜色的曲线。
当x，y是同维矩阵时，则以x，y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。
（3）含有多个输入参数的plot函数plot(x1,y1,x2,y2,…,xn,yn)（4）具有两个纵坐标标度的图形plotyy(x1,y1,x2,y2)2,图形标注与坐标控制1）title(图形名称)；2）xlabel（x轴说明）3）ylabel（y轴说明）4）text（x，y图形说明）5）legend（图例1，图例2，…）6）axis（[xmin xmax ymin ymax zmin zmax]）3, 图形窗口的分割 subplot（m,n,p）4,三维曲线plot3（x1,y1,z1,选项1，x2,y2，选项2，…,xn,yn,zn,选项n）5，三维曲面mesh(x,y,z,c)与surf(x,y,z,c)。
一般情况下，x，y，z是维数相同的矩阵。
X，y是网格坐标矩阵，z是网格点上的高度矩阵，c用于指定在不同高度下的颜色范围。
6，图像处理1）imread和imwrite函数这两个函数分别用于将图象文件读入matlab工作空间，以及将图象数据和色图数据一起写入一定格式的图象文件。
2）image和imagesc函数这两个函数用于图象显示。
为了保证图象的显示效果，一般还应使用colormap函数设置图象色图。
实验一MATLAB 在控制系统模型建立与仿真中地应用一、MATLAB 基本操作与使用1. 实验目地1)熟悉MATLAB工作环境平台及其各个窗口,掌握MATLAB 语言地基本规定,MATLAB图形绘制功能、M 文件程序设计.2) 学习使用MATLAB控制系统工具箱中线性控制系统传递函数模型地相关函数.2. 实验仪器PC计算机一台,MATLAB软件1套3. 实验内容1) MATLAB工作环境平台Command Window图1 在英文Windows 平台上地MATLAB6.5 MATLAB工作平台①命令窗口（Command Window）命令窗口是对 MATLAB 进行操作地主要载体,默认地情况下,启动MATLAB 时就会打开命令窗口,显示形式如图 1 所示.一般来说,MATLAB地所有函数和命令都可以在命令窗口中执行.掌握 MALAB 命令行操作是走入 MATLAB 世界地第一步.命令行操作实现了对程序设计而言简单而又重要地人机交互,通过对命令行操作,避免了编程序地麻烦,体现了MATLAB 所特有地灵活性.p1Ean。
在运行MATLAB后,当命令窗口为活动窗口时,将出现一个光标,光标地左侧还出现提示符“>>”,表示MATLAB正在等待执行命令.注意：每个命令行键入完后,都必须按回车键！DXDiT。
当需要处理相当繁琐地计算时,可能在一行之内无法写完表达式,可以换行表示,此时需要使用续行符“…”否则 MATLAB 将只计算一行地值,而不理会该行是否已输入完毕.使用续行符之后 MATLAB 会自动将前一行保留而不加以计算,并与下一行衔接,等待完整输入后再计算整个输入地结果.在 MATLAB 命令行操作中,有一些键盘按键可以提供特殊而方便地编辑操作.比如：“↑”可用于调出前一个命令行,“↓”可调出后一个命令行,避免了重新输入地麻烦.当然下面即将讲到地历史窗口也具有此功能.jLBHr。
②历史窗口（Command History）历史命令窗口是 MATLAB6 新增添地一个用户界面窗口,默认设置下历史命令窗口会保留自安装时起所有命令地历史记录,并标明使用时间,以方便使用者地查询.而且双击某一行命令,即在命令窗口中执行该命令.xHAQX。

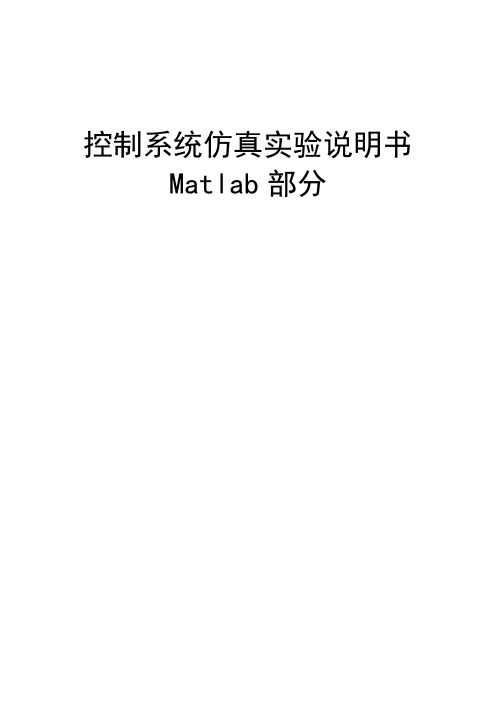

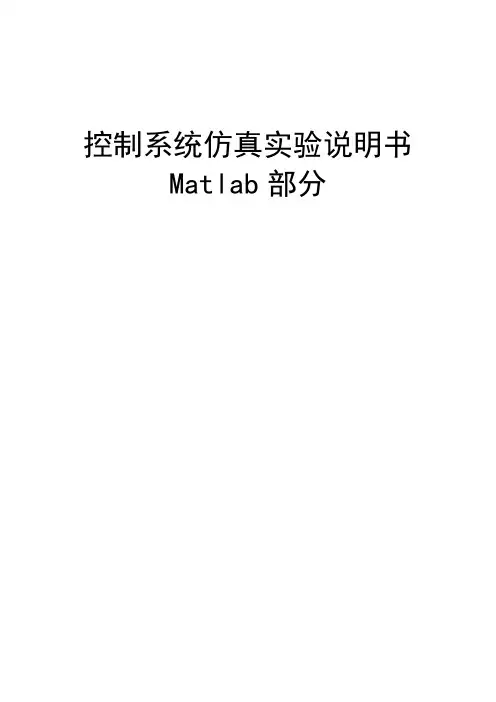

控制系统仿真实验说明书Matlab部分目录前言 ............................................................................................................ 错误！未定义书签。
实验一MATLAB基本操作 (2)实验二MATLAB编程 (6)实验三MATLAB底层图形控制 (6)实验四控制系统古典分析 (6)实验五控制系统现代分析 (6)实验六PID控制器的设计 (12)实验七系统状态空间设计 (14)实验八磁悬浮系统仿真 (16)实验九直流双闭环调速系统仿真 (20)实验十倒立摆控制系统仿真 (21)实验一MATLAB基本操作实验目的1．熟悉MATLAB实验环境，练习MATLAB命令、m文件基本操作。
2．利用MATLAB编写程序进行矩阵运算、图形绘制、数据处理等。
3. 熟悉矩阵相关的基本函数和命令。
4．熟练使用帮助。
实验原理MATLAB环境是一种为数值计算、数据分析和图形显示服务的交互式的环境。
MATLAB 有3种窗口，即：命令窗口（The Command Window）、m-文件编辑窗口（The Edit Window）和图形窗口（The Figure Window），而Simulink另外又有Simulink模型编辑窗口。
1．命令窗口（The Command Window）当MA TLAB启动后，出现的最大的窗口就是命令窗口。
用户可以在提示符“>>”后面输入交互的命令，这些命令就立即被执行。
在MA TLAB中，一连串命令可以放置在一个文件中，不必把它们直接在命令窗口内输入。
在命令窗口中输入该文件名，这一连串命令就被执行了。
因为这样的文件都是以“.m”为后缀，所以称为m-文件。
2．m-文件编辑窗口（The Edit Window）我们可以用m-文件编辑窗口来产生新的m-文件，或者编辑已经存在的m-文件。

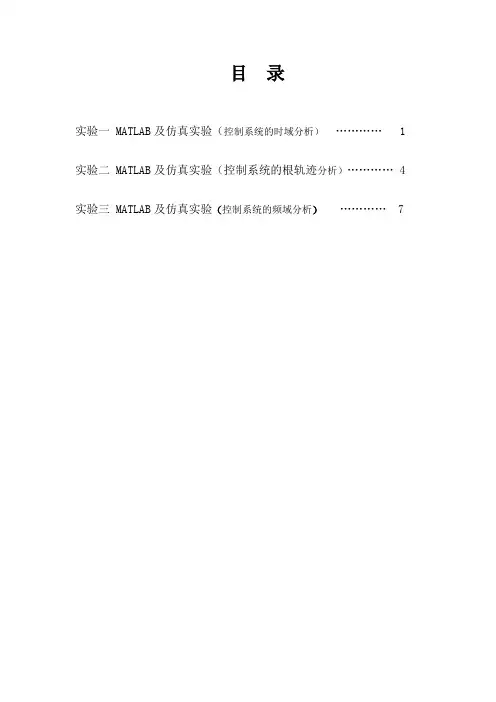

目录实验一 MATLAB及仿真实验（控制系统的时域分析） (1)实验二 MATLAB及仿真实验（控制系统的根轨迹分析） (4)实验三 MATLAB及仿真实验（控制系统的频域分析） (7)实验一 MATLAB 及仿真实验（控制系统的时域分析）学习利用MATLAB 进行以下实验，要求熟练掌握实验内容中所用到的指令，并按内容要求完成实验。
一、实验目的学习利用MATLAB 进行控制系统时域分析，包括典型响应、判断系统稳定性和分析系统的动态特性； 二、预习要点1、 系统的典型响应有哪些？2、 如何判断系统稳定性？3、 系统的动态性能指标有哪些？ 三、实验方法（一） 四种典型响应1、 阶跃响应：阶跃响应常用格式：1、)(sys step ；其中sys 可以为连续系统，也可为离散系统。
2、),(Tn sys step ；表示时间范围0---Tn 。
3、),(T sys step ；表示时间范围向量T 指定。
4、),(T sys step Y =；可详细了解某段时间的输入、输出情况。
2、 脉冲响应：脉冲函数在数学上的精确定义：0,0)(1)(0〉==⎰∞t x f dx x f其拉氏变换为：)()()()(1)(s G s f s G s Y s f ===所以脉冲响应即为传函的反拉氏变换。
脉冲响应函数常用格式： ① )(sys impulse ； ②);,();,(T sys impulse Tn sys impulse③ ),(T sys impulse Y =（二） 分析系统稳定性 有以下三种方法：1、 利用pzmap 绘制连续系统的零极点图；2、 利用tf2zp 求出系统零极点；3、 利用roots 求分母多项式的根来确定系统的极点 （三） 系统的动态特性分析Matlab 提供了求取连续系统的单位阶跃响应函数step 、单位脉冲响应函数impulse 、零输入响应函数initial 以及任意输入下的仿真函数lsim.四、实验内容 (一) 稳定性1． 系统传函为()27243645232345234+++++++++=s s s s s s s s s s G ，试判断其稳定性den=[1 3 4 2 7 2]; p=roots(den) 输出结果是：p =-1.7680 + 1.2673i -1.7680 - 1.2673i 0.4176 + 1.1130i 0.4176 - 1.1130i -0.2991有实部为正根，所以系统不稳定。
《MATLAB与控制系统仿真》实验报告一、实验目的本实验旨在通过MATLAB软件进行控制系统的仿真，并通过仿真结果分析控制系统的性能。
二、实验器材1.计算机2.MATLAB软件三、实验内容1.搭建控制系统模型在MATLAB软件中，通过使用控制系统工具箱，我们可以搭建不同类型的控制系统模型。
本实验中我们选择了一个简单的比例控制系统模型。
2.设定输入信号我们需要为控制系统提供输入信号进行仿真。
在MATLAB中，我们可以使用信号工具箱来产生不同类型的信号。
本实验中，我们选择了一个阶跃信号作为输入信号。
3.运行仿真通过设置模型参数、输入信号以及仿真时间等相关参数后，我们可以运行仿真。
MATLAB会根据系统模型和输入信号产生输出信号，并显示在仿真界面上。
4.分析控制系统性能根据仿真结果，我们可以对控制系统的性能进行分析。
常见的性能指标包括系统的稳态误差、超调量、响应时间等。
四、实验步骤1. 打开MATLAB软件，并在命令窗口中输入“controlSystemDesigner”命令，打开控制系统工具箱。
2.在控制系统工具箱中选择比例控制器模型，并设置相应的增益参数。
3.在信号工具箱中选择阶跃信号，并设置相应的幅值和起始时间。
4.在仿真界面中设置仿真时间，并点击运行按钮，开始仿真。
5.根据仿真结果，分析控制系统的性能指标，并记录下相应的数值，并根据数值进行分析和讨论。
五、实验结果与分析根据运行仿真获得的结果，我们可以得到控制系统的输出信号曲线。
通过观察输出信号的稳态值、超调量、响应时间等性能指标，我们可以对控制系统的性能进行分析和评价。
六、实验总结通过本次实验，我们学习了如何使用MATLAB软件进行控制系统仿真，并提取控制系统的性能指标。
通过实验，我们可以更加直观地理解控制系统的工作原理，为控制系统设计和分析提供了重要的工具和思路。
七、实验心得通过本次实验，我深刻理解了控制系统仿真的重要性和必要性。
MATLAB软件提供了强大的仿真工具和功能，能够帮助我们更好地理解和分析控制系统的性能。
实验报告实验课程： MATLAB与控制系统仿真姓名：学号：专业班级：2016年 6月目录实验一 MATLAB的环境与基本运算（一）实验二 MATLAB的环境与基本运算（二）实验三 MATLAB语言的程序设计实验四 MATLAB的图形绘制实验五基于SIMULINK的系统仿真实验六控制系统的频域与时域分析实验七控制系统PID校正器设计法实验八线性方程组求解及函数求极值实验一 MATLAB的环境与基本运算（一）一、实验目的1．熟悉MATLAB开发环境2．掌握矩阵、变量、表达式的各种基本运算二、实验基本原理1.熟悉MATLAB环境:MATLAB桌面和命令窗口、命令历史窗口、帮助信息浏览器、工作空间浏览器、文件和搜索路径浏览器。
2.掌握MATLAB常用命令表1 MATLAB常用命令3.MATLAB变量与运算符3．1变量命名规则3．2 MATLAB的各种常用运算符表2 MATLAB算术运算符表3 MATLAB关系运算符表4 MATLAB逻辑运算符符号功能说明示例符号功能说明示例：1:1:4;1:2:11 .；分隔行..，分隔列…（）% 注释[] 构成向量、矩阵！调用操作系统命令{} 构成单元数组= 用于赋值4.MATLAB的一维、二维数组的寻访表6 子数组访问与赋值常用的相关指令格式三、主要仪器设备及耗材计算机四、实验容1．新建一个文件夹（自己的名字命名，在机器的最后一个盘符）2．启动MATLAB，将该文件夹添加到MATLAB路径管理器中。
3．学习使用help命令。
4．窗口命令closeclose allclchold onhold off了解其功能和作用，观察command window、command history和workspace等窗口的变化结果。
5．工作空间管理命令whowhosclear6．随机生成一个2×6的矩阵，写出实现矩阵左旋（以第1行第1列为中心逆时针）90°或右旋（顺时针）90°的命令。
MATLAB/Simulink与控制系统仿真实验报告姓名：喻彬彬学号：K031541725实验1、MATLAB/Simulink 仿真基础及控制系统模型的建立一、实验目的1、掌握MATLAB/Simulink 仿真的基本知识；2、熟练应用MATLAB 软件建立控制系统模型。
二、实验设备电脑一台；MATLAB 仿真软件一个三、实验内容1、熟悉MATLAB/Smulink 仿真软件。
2、一个单位负反馈二阶系统，其开环传递函数为210()3G s s s =+。
用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
3、某控制系统的传递函数为()()()1()Y s G s X s G s =+，其中250()23s G s s s+=+。
用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
4、一闭环系统结构如图所示，其中系统前向通道的传递函数为320.520()0.11220s G s s s s s+=+++，而且前向通道有一个[-0.2，0.5]的限幅环节，图中用N 表示，反馈通道的增益为1.5，系统为负反馈，阶跃输入经1.5倍的增益作用到系统。
用Simulink 建立该控制系统模型，用示波器观察模型的阶跃响应曲线，并将阶跃响应曲线导入到MATLAB 的工作空间中，在命令窗口绘制该模型的阶跃响应曲线。
四、实验报告要求实验报告撰写应包括实验名称、实验内容、实验要求、实验步骤、实验结果及分析和实验体会。
五、实验思考题总结仿真模型构建及调试过程中的心得体会。
题1、（1）利用Simulink的Library窗口中的【File】→【New】，打开一个新的模型窗口。
（2）分别从信号源库（Sourse）、输出方式库（Sink）、数学运算库（Math）、连续系统库（Continuous）中，用鼠标把阶跃信号发生器（Step）、示波器（Scope）、传递函数（Transfern Fcn）和相加器（Sum）4个标准功能模块选中，并将其拖至模型窗口。
实验总要求1、封面必须注明实验名称、实验时间和实验地点，实验人员班级、学号（全号）和姓名等。
2、内容方面：注明实验所用设备、仪器及实验步骤方法；记录清楚实验所得的原始数据和图像，并按实验要求绘制相关图表、曲线或计算相关数据；认真分析所得实验结果，得出明确实验结论。
3、图形可以打印出来并剪贴上去，文字必须用标准试验纸手写。
实验一MATLAB绘图基础一、实验目的了解MATLAB常用命令和常见的内建函数使用。
熟悉矩阵基本运算以及点运算。
掌握MATLAB绘图的基本操作：向量初始化、向量基本运算、绘图命令plot,plot3,mesh,surf 使用、绘制多个图形的方法。
二、实验内容建立并执行M文件multi_plot.m，使之画出如图的曲线。
三、实验方法（参考程序）四、实验要求1.分析给出的MA TLAB参考程序，理解MA TLAB程序设计的思维方法及其结构。
2.添加或更改程序中的指令和参数，预想其效果并验证，并对各语句做出详细注释。
对不熟悉的指令可通过HELP查看帮助文件了解其使用方法。
达到熟悉MA TLAB画图操作的目的。
3.总结MATLAB中常用指令的作用及其调用格式。
五、实验思考1、实现同时画出多图还有其它方法，请思考怎样实现，并给出一种实现方法。
(参考程序如下)%hold on;hold off命令2、思考三维曲线（plot3）与曲面(mesh, surf)的用法，（1）绘制参数方程233,)3cos(,)3sin()(t z e t t y e t t t x t t ===--的三维曲线；（2）绘制二元函数xyy x ex x y x f z ----==22)2(),(2，在XOY 平面内选择一个区域(-3:0.1:3,-2:0.1:2)，然后绘制出其三维表面图形。
(以下给出PLOT3和SURF 的示例)实验二：基于Simulink的控制系统仿真实验目的1．掌握MATLAB软件的Simulink平台的基本操作；2．能够利用Simulink平台研究PID控制器对系统的影响；3．掌握建立子系统的方法。
实验原理PID（比例-积分-微分）控制器是目前在实际工程中应用最为广泛的一种控制策略。
PID 算法简单实用，不要求受控对象的精确数学模型。
1．模拟PID控制器典型的PID 控制结构如图1所示。
`图1 典型PID 控制结构 连续系统PID 控制器的表达式为()()()()tp I Dde t x t K e t K e d K dt ττ=++⎰ （1）式中，P K ,IK 和DK 分别为比例系数，积分系数和微分系数，分别是这些运算的加权系数。
对式（7-21）进行拉普拉斯变换，整理后得到连续PID 控制器的传递函数为1()(1)I C P D P D I K G s K K s K T s s T s =++=++ （2） 显然P K ,IK 和DK 这3个参数一旦确定（注意/,/I P I D D PT K K T K K ==），PID 控制器的性能也就确定下来。
为了避免微分运算，通常采用近似的PID 控制器，气传递函数为1()(1)0.11D C P I D T s G s K T s T s =+++ （3）实验过程PID 控制器的P K ,I K 和D K 这3三个参数的大小决定了PID 控制器的比例，积分和微分控制作用的强弱。
下面请通过一个直流电动机调速系统，利用MA TLAB 软件中的Simulink 平台，使用期望特性法来确定这3个参数的过程。
并且分析这3个参数分别是如何影响控制系统性能的。
【问题】某直流电动机速度控制系统如图2所示，采用PID 控制方案，使用期望特性法来确定P K ,IK 和DK 这3三个参数。
期望系统对应的闭环特征根为：-300，-300，-30+j30和-30-j30。
请建立该系统的Simulink 模型，其中PID 控制器部分建立子系统，观察其单位阶跃响应曲线，并且分析这3个参数分别对控制性能的影响。
图2 直流电动机PID 控制系统 （1）使用期望特性法来设计PID 控制器。
首先，假设PID 控制器的传递函数为:()IC PD K G s K K s s =++,其中P K ,I K 和D K 这3个参数待定。
图2所示的系统闭环的传递函数为2432113120550()()660(36801357447)(4860001357447)1357447D P I B D P I K s K s K G s s s K s K s K ⨯++=++++++如果希望闭环极点为：-300，-300，-30+j30和-30-j30，则期望特征多项式为：4326660127800648000016210s s s s ++++⨯。
对应系数相等，可求得：0.067D K =， 4.4156P K =，119.34I K =。
在命令窗口中输入这3个参数值，并且建立该系统的Simulink模型，如图3所示。
图3直流电动机PID 控制系统的Simulink 仿真模型输入信号为单位阶跃信号，在t=1s 时从0变化到1，系统的响应曲线 （2）分析比例系数PK 对控制性能的影响在119.34I K =和0.067D K =保持不变的情况下，PK 分别取值0.5，5和20，系统的响应曲线。
（3）分析积分系数IK 对控制性能的影响在0.067D K =和4.4156P K =保持不变的情况下，IK 分别取值20，120，300，系统的响应曲线。
（4）分析微分系数DK 对控制性能的影响在4.4156P K =和119.34I K =保持不变的情况下，DK 分别取值0.01，0.07，0.2，系统的响应曲线。
实验报告及要求：1． 请在MATLAB 软件中以Simulink 为平台构建直流电动机PID 控制系统，并仿真运行结果。
记录如下：1） 绘制Simulink 实现的控制系统结构框图； 2） 按照如上的步骤，记录在改变PID 控制某一控制参数（比例系数或积分系数或微分系数）时，该系统对应的阶跃响应曲线的变化，并观察阐述发生这种变化的规律。
2． 总结P 、I 、D 控制参数的改变对系统控制效果的影响。
set(0,'ShowHiddenHandles','On') set(gcf,'menubar','figure')实验三 控制系统数学模型转换及MATLAB 实现 一、实验目的熟悉MATLAB 的实验环境。
掌握MATLAB 建立系统数学模型的方法。
二、实验内容（注：实验报告只提交第2题） 1、复习相关内容并验证相关示例。
（1）系统数学模型的建立包括多项式模型（Transfer Function ，TF ），零极点增益模型(Zero-Pole ，ZP)，状态空间模型（State-space,SS ）；（2）模型间的相互转换系统多项式模型到零极点模型（tf2zp ）,零极点增益模型到多项式模型（zp2tf ）,状态空间模型与多项式模型和零极点模型之间的转换（tf2ss,ss2tf,zp2ss …）； （3）模型的连接模型串联（series ）,模型并联（parallel ）,反馈连接（feedback ）2、用MA TLAB 做如下练习。
（1）用2种方法建立系统1052)(2+++=s s s s G 的多项式模型。
（2）用2种方法建立系统)10)(5)(1()1(10)(++++=s s s s s G 的零极点模型和多项式模型。
（3）如图，已知G （s ）和H （s ）两方框对应的微分方程是：)(20)(10)(6t e t c dt t dc =+ )(10)(5)(20t c t b dtt db =+且初始条件为零。
试求传递函数C(s)/R(s)及E(s)/R(s)。
三、实验要求1. 验证课内示例，准确理解系统数学模型不同形式的含义及各种函数的使用方法。
2. 认真编写2题的程序并做详细注释，并记录实验结果。
四、实验思考1、如何灵活选择函数的各种不同调用方法。
2、复杂系统如何用MA TLAB 建立系统模型，如何对结构图进行化简。
3、求系统传递函数有哪些方法？各有何特点？适用于什么情况。
实验四 超前、滞后校正的MATLAB 辅助设计方法一、实验目的● 了解串联校正装置、串联滞后装置对系统稳定性及过渡过程的影响。
● 掌握串联校正的MA TLAB 辅助设计方法。
● 掌握Simulink 的基本使用方法。
二、实验内容2.1 完成主教材题目6-3,(P266):设单位反馈系统的开环传递函数)1()(+=s s K s G （一）试设计一串联超前校正装置,使系统满足如下指标：（1） 相角裕度45≥γ°；（2） 在单位斜坡输入下的稳态误差rad e ss 151<（3） 截止频率s rad c /5.7≥ω。
（二）用Simulink 仿真验证系统的动态性能：观察系统在单位阶跃输入下的响应，记录时域性能指标。
2.2 完成主教材题目6－5，（P266）设单位反馈系统的开环传递函数 )10625.0)(12.0(40)(++=s s s s G （一）试设计一串联滞后校正装置,使系统满足如下指标：相角裕度50≥γ°，幅值裕度为30-40dB.（二）用Simulink 仿真验证系统的动态性能：观察系统在单位阶跃输入下的响应，记录时域性能指标。
三、实验要求复习校正方法的有关内容。
记录原系统及加入校正后系统的相角裕量和幅值裕量。
记录原系统及校正后系统的瞬态响应，并加以分析。
四、实验思考超前校正和滞后校正的原理分别是什么？。
