单阀与顺序阀切换的实实现

单顺序阀切换总结报告一、引言单顺序阀切换是指在工业自动化系统中，通过使用顺序阀的原理和方法，实现对流体介质的切换和流量的控制。

在工业生产和设备操作中，顺序阀的应用非常广泛，具有重要的意义和作用。

本报告旨在总结单顺序阀切换的相关知识和应用，为工程实践提供参考。

二、单顺序阀切换的原理与方法1.单顺序阀切换的原理单顺序阀切换是基于顺序阀的工作原理。

顺序阀是一种基本的流量控制元件，由阀芯、阀座和弹簧等部分组成。

通过控制阀芯的运动来调节介质流量的大小和方向。

在单顺序阀切换中，通过控制顺序阀的开启和关闭时间，实现对不同介质的切换。

2.单顺序阀切换的方法（1）计时切换法：根据不同介质所需的时间长度，设置对应的开启和关闭时间。

通过定时器控制顺序阀的工作时间，实现切换。

（2）信号切换法：根据不同介质的信号特征，通过传感器检测介质的到达并发出切换信号，控制顺序阀的开启和关闭。

（3）手动切换法：通过操作人员手动控制顺序阀的开启和关闭，实现切换。

三、单顺序阀切换的应用1.工业自动化生产线在工业自动化生产线中，常常需要切换不同介质，以满足不同产品的需求。

通过单顺序阀切换，可以实现生产线的灵活转换，提高生产效率。

2.流程控制系统在流程控制系统中，常常需要对介质的流动方向和流量进行控制。

通过单顺序阀切换，可以实现对介质流动方向和流量的调节，实现流程控制。

3.液压系统在液压系统中，常常需要切换不同液压介质，以满足不同工作要求。

通过单顺序阀切换，可以实现对液压介质的切换和控制，提高系统的可靠性和稳定性。

四、单顺序阀切换的优缺点1.优点（1）操作简单：单顺序阀切换操作简单，容易掌握。

（2）切换效率高：单顺序阀切换速度快，切换时间短。

（3）可靠性高：单顺序阀切换操作可靠，不易出现故障。

2.缺点（1）对切换介质的要求高：单顺序阀切换需要对不同介质的压力、流量等参数进行准确控制，对切换介质要求较高。

（2）成本较高：单顺序阀切换需要采购和安装额外的顺序阀，增加了系统的成本。

汽轮机单顺阀切换分析与研究摘要：本文针对黄陵矿业煤矸石发电公司2*300MW发电机组汽轮机配汽方式进行论述，对单阀和顺序阀运行的优缺点进行了对比，介绍了单顺阀切换的目的。

通过对切换前后的各项技术参数进行统计、研究，以解决单顺阀切换过程中存在的问题。

关键词：300MW汽轮机；单阀；顺序阀；切换；振动；温度黄陵矿业煤矸石发电公司2*300MW发电机组汽轮机由上海汽轮机厂设计制造。

汽轮机进汽设有两个高压主汽门和两个中压主汽门、两个中压调门和6个高压调门，正常运行时，高压主汽门、中压主汽门、中压调门保持全开，高压调门调节汽轮机进汽量，调整机组负荷。

单阀运行时，6个高压调门同时动作，即同时开大或关小，顺序阀运行时，按照上海汽轮机厂说明书规定，新投产机组在单阀运行六个月后，允许单阀切换为顺序阀运行。

一、单阀/顺序阀单阀控制，调节方式为节流调节，进汽为全周进汽。

该运行方式优点为调节级处金属温度受热均匀，热应力较小，对汽轮机寿命有益；同时，机组响应负荷变化较快，在进行变负荷调峰时，调节级金属温度波动较小。

不足之处是，机组在部分负荷运行时，由于所有高压调门都未全开，导致进汽节流，造成节流损失。

发电汽耗增大。

顺序阀控制，调节方式为喷嘴调节，进汽为部分进汽。

该运行方式优点为，机组在带部分负荷运行时，调门按照DEH逻辑里设定好的阀门开启顺序进行开启，最终阀门状态为，一部分阀门全开或全关，只留一个调门进行调节负荷。

这样，进入汽轮机的蒸汽节流少，节流损失较小，发电汽耗减小。

缺点是调节级处为部分进汽，调节级处金属温度受热不均匀，热应力较大，对汽轮机寿命不利；同时，在机组负荷变化较频繁时，调节级处运行工况更加恶劣。

我厂在对#2汽轮机进行单顺阀切换时，切换过程历时5min，切换开始前，负荷：245MW，阀门为单阀控制，阀位为：27.5%。

负荷投入功率控制，切换开始后，高压调阀按照GV1，2（同时开启）-GV4-GV5-GV6-GV3的顺序进行切换。

汽轮机单、顺阀操作说明
一、汽轮机在下列情况下采取单阀控制方式：
1、汽轮机在最初运行半年以内；
2、汽轮机在冷态、温态启动时，保持单阀运行一天；
3、汽轮机在停机之前，切至单阀方式；
4、汽轮机在进行阀门活动试验之前，切至单阀方式。

二、单阀切换至顺阀操作说明：
1、整个切换过程，必须在汽机“自动”控制方式下运行。

2、切换过程，可以投入“汽机主控”即在“遥控”方式下运行。

3、单阀切换至顺阀时，点击DEH控制画面“阀门方式”，点击“顺序阀”，然
后点击“转换”。

“SEQ”平光开始闪烁，切换开始。

4、切换过程中，#1、#2高调门同时逐步开大，#4高调门逐步关小。

整个过程
调门开度跟踪综合阀位的变化而调整。

5、切换结束时，#1、#2高调门开至100%、#3、#4依照阀位指令顺序开启。

“SEQ”显示平光，停止闪烁。

6、切换过程中，注意轴承温度和振动变化。

三、顺阀切换至单阀操作说明：
1、整个切换过程，必须在汽机“自动”控制方式下运行。

2、切换过程，可以投入“汽机主控”即在“遥控”方式下运行。

3、顺阀切换至单阀时，点击DEH控制画面“阀门方式”，点击“单阀”，然后点击“转换”。

“SIG”平光开始闪烁，切换开始。

4、切换过程中，#1、#2高调门同时逐步关小，#3、#4高调门逐步开启。

整个过程调门开度跟踪综合阀位的变化而调整。

5、切换结束时，四个调门开度基本一致。

“SIG”显示平光，停止闪烁。

6、切换过程中，注意轴承温度和振动变化。

单阀、顺序阀运行方式的切换蒙映峰,罗　鹏,邓　涛(虹源发电有限公司,广西桂林　541003)[摘　要]　对桂林虹源发电有限公司135MW机组汽轮机的单阀、顺序阀切换过程进行了介绍,并对控制过程进行了分析。

结合现场数据,提出了进行切换的具体操作方法。

[关键词]　汽轮机;单阀运行;顺序阀运行;阀切换[中图分类号]T K263.7+2 [文献标识码]B [文章编号]10023364(2003)04003402 虹源发电有限公司装有2台上海汽轮机厂(上汽厂)生产的135MW凝汽式汽轮机,DCS系统是上海新华控制工程公司的XDPS400系统,DEH为上海FOXBOLO公司的IA’S系统,于2000年底投入试运行。

本文主要对自控系统进行单阀与顺序阀相互切换运行的操作方法予以介绍。

(1)单阀运行是指4个高压调门(亦称GV、高调门、调门)的开度基本保持一致,当负荷变化时,4个高压调门同时进行调节,至负荷稳定为止。

(2)顺序阀运行,分2种情况;1)在适当的负荷情况下,指有2个高压调门全开,1个高压调门全关,另1个则根据负荷的情况进行调节;2)当负荷量大,如承担调节任务的调门已全开,仍未满足负荷的需求时,全关的调门将开启,参与调节,至负荷稳定为止。

(3)采用单阀运行时,4个高压调门同步进行调节。

在这种方式下,将有4个调门产生节流损失。

而顺序阀运行时,由于2个高压调门全开,1个调门全关,另1个进行调节,则只有1个调门产生节流损失。

相比较而言,单阀运行的节流损失较大。

(4)根据厂家要求,汽轮机在刚投入运行时应采用单阀运行的方式;经过6个月左右的磨合期后,应采用顺序阀运行方式,以提高机组的经济性。

1　阀切换过程如图1所示,汽轮机的4个高调门为圆周布置,1号与2号对角,3号与4号对角。

单阀与顺序阀的切换过程如下。

图1　高调门布置示意(1)单阀切换至顺序阀。

操作员在DEH控制台上单击“阀门控制方式”、“顺序阀方式”再单击“投入”,则计算机开大GV1、GV2,同时,关GV4。

汽轮机顺序阀单阀状态下的修正方法与流程如果您是一名汽轮机工程师，那么您一定知道汽轮机顺序阀的重要性。

顺序阀的主要作用是控制汽轮机进气流量，从而维持机组的稳定运行。

但是，在汽轮机的顺序阀组中，往往会出现单个阀门状态被误判的情况，导致机组的性能受到损失。

研究表明，将汽轮机顺序阀状态修正到单阀状态下是解决这个问题的有效方法。

下面，我们将为您介绍汽轮机顺序阀状态修正到单阀状态下的计算方法与流程。

第一步：确定阀位规律首先，我们需要确定每个阀位的规律。

在顺序阀组中，不同阀位所对应的流量值不同，因此需要根据技术参数表和工作说明书，了解每个阀位所对应的流量大小。

同时，要对汽轮机的进气流量和出气流量进行测量，并将数据进行记录。

第二步：检测单个阀门状态在确定阀位规律的基础上，我们需要检测单个阀门的状态。

在实际工作中，顺序阀组中可能出现单个阀门状态被误判的现象。

这时，我们需要对该阀门进行详细的检测，以确定其实际状态。

第三步：修正阀位状态在确定单个阀门状态之后，我们需要对整个顺序阀组进行修正。

具体的修正方法是，将实际状态与阀位规律相比较，确定被误判阀门的实际状态，并将其所对应的阀位进行修正。

修正方式为增加或减少阀门的倾角，从而达到修正的目的。

第四步：再次检测顺序阀状态在对顺序阀状态进行修正之后，我们需要再次检测顺序阀状态，以确保修正效果达到预期。

具体的检测方法是，进行多次稳态工况下的实验，测量进气流量和出气流量，并记录实际数据。

通过比较实际数据与理论计算值，来确定修正后的顺序阀状态是否符合要求。

综上所述，汽轮机顺序阀状态修正到单阀状态下是一项需要技术和经验的工作。

通过以上的流程和方法，可以有效解决汽轮机顺序阀组中单个阀门状态被误判的问题，从而保证机组的正常稳定运行。

第39卷,总第226期2021年3月,第2期《节能技术》ENERGY CONSERVATION TECHNOLOGY Vol.39,Sum.No.226Mar.2021,No.2汽轮机低负荷单阀-顺序阀无扰切换运行的优化控制方法赵大朋1,范双双2,孙天中3,吴　哲1,张　民1,刘春晓1(1.吉林电力股份有限公司白城发电公司,吉林　白城　137000;2.东北电力大学,吉林　吉林　132012;3.中油电能热电一公司,黑龙江　大庆　163314)摘　要:目前,不少进行灵活调峰的大功率汽轮机在低负荷工况下会将其控制方式由单阀切换至顺序阀;并且,阀控方式切换过程中出现了影响机组安全稳定运行的负荷及主汽压力大幅波动问题。

然而,单纯依靠传统单阀和顺序阀实际流量特性控制曲线优化的方法,还无法完全消除切换过程中的参数波动问题。

通过理论分析给出了负荷及主汽压力波动的根源:具有非线性控制特性的阀门,在切换过程中采用线性等比例开关控制方式会引起蒸汽流量的波动。

在此基础上,提出了一种汽轮机单阀-顺序阀的非线性自动无扰切换方法,可以从根本上解决切换过程中的参数波动问题。

这对进一步改善大功率汽轮机灵活调峰的安全稳定性具有重要意义和价值。

关键词:汽轮机;灵活调峰;阀控方式;非线性;无扰切换中图分类号:TK262 文献标识码:A 文章编号:1002-6339(2021)02-0165-04收稿日期　2020-12-28 修订稿日期　2021-01-19基金项目:国家重点研发计划项目(2017YFB0902101)作者简介:赵大朋(1976~),男,本科,高级工程师,主要研究方向为汽轮发电机组节能优化等。

An Optimized Control Method for Steam Turbine ’s Undisturbed Switching Operation between Single Valve and Sequence Valve under Low Load ConditionZHAO Da -peng 1,FAN Shuang -shuang 2,SUN Tian -zhong 3,WU Zhe 1,ZHANG Min 1,LIU Chun -xiao 1(1.Jilin Electric Power Co.,Ltd.Baicheng Power Generation Company,Baicheng 137000,China;2.Northeast Electric Power University,Jilin 132012,China;3.Thermoelectric First Company of ChinaNational Petroleum Group Electric Power Co.,Ltd.,Daqing 163314,China)Abstract :At present,many high -power turbines with flexible peak regulation will switch their control mode from single valve to sequence valve under low load condition.Moreover,the load and main steampressure fluctuated greatly during the switching of valve control mode,which affected the safe and stable operation of the unit.However,the parameter fluctuation problem in the switching process cannot be completely eliminated by simply relying on the traditional control curve optimization method of single valve and sequence valve actual flow characteristics.Through theoretical analysis,the source of the fluc⁃tuation of load and main steam pressure is given:for valves with nonlinear control characteristics,the fluctuation of steam flow will be caused by the control mode of linear equal proportion switch during the switching process.On this basis,a nonlinear automatic undisturbed switching method of single valve and·561·sequence valve for steam turbine is proposed,which can fundamentally solve the problem of parameter fluctuation during the switching process.It is of great significance and value to further improve the safety and stability of flexible peak regulation of high-power steam turbine.Key words:steam turbine;flexible peak regulation;valve control mode;nonlinear;the undisturbed switching0　引言目前,为了提高新能源电力系统对具有不确定性风电、光伏发电的消纳比例,越来越多的大功率汽轮发电机组都参与灵活调峰运行[1];甚至,还开展高效灵活二次再热机组的研制与应用工作[2]。

•如何对汽轮机的进行单阀和顺序阀进行切换在实际的工作中，为了进一步提高汽轮机的使用效率，经常会需要对汽轮机进行单阀和顺序阀的切换，但是在操作的过程中，经常会发生各种各样的问题，因此本文就简单介绍如何对汽轮机进行单阀和顺序阀的切换。

单阀方式下，蒸汽通过高压调节阀和喷嘴室，在360°全周进入调节级动叶，调节级叶片加热均匀，有效地改善了调节级叶片的应力分配，使机组可以较快改变负荷;但由于所有调节阀均部分开启，节流损失较大。

假设阀门切换过程中汽机运行工况稳定，即真空和主蒸汽参数不变，不考虑抽汽的影响，汽机的负荷仅由蒸汽流量决定，而各个调节阀所控制的流量也只和阀门开度有关，那么可以认为汽机负荷进仅是阀门开度的单函数。

单阀系数乘以单阀开度指令与顺序阀系数乘以顺序阀开度指令相加后得到的就是各个阀门实际的开度指令。

单阀指令和顺序阀指令是当前负荷指令分别经过单阀曲线和顺序阀曲线转换后得出的。

在实际的阀门切换过程中，上述分析中的假设条件是难以成立的，所以不可避免地会有负荷扰动;但如果投入闭环控制，负荷扰动在一定程度上可以得到改善，即如果投入功率闭环回路，当实际功率与负荷设定值相差大于4%时，切换自动中止;当负荷调节精度达到3%以内时，切换又自动恢复。

投入调节级压力控制回路与此类似。

对于定压运行带基本负荷的工况，调节阀接近全开状态，这时节流调节和喷嘴调节的差别很小，单阀/顺序阀切换的意义不大。

对于滑压运行调峰的变负荷工况，部分负荷对应于部分压力，调节阀也近似于全开状态，这时阀门切换的意义也不大。

对于定压运行变负荷工况，在变负荷过程中希望用节流调节改善均热过程，而当均热完成后，又希望用喷嘴调节来改善机组效率，因此这种工况下要求运行方式采用单阀/顺序阀切换来实现两种调节方式的无扰切换。

电力工作者在实际的工作中，需要不断总结经验，掌握汽轮机单阀和顺序阀间切换的规律，保障汽轮机即高效又安全的运行。

单阀和顺序阀控制 汽轮机控制原理Q Q 发布日期：2013-06-11 来源：网络 作者：阀门网 浏览次数：233随着发电机组容量的日益扩大，对机组自动化程度要求越来越高，DEH (Digital Electr o- Hydraulic ControlSystem ，简称DEH)系统作为控制汽轮发电机组功率的一种有效方法其技术日益成熟与完善，顺序阀控制和单阀控制作为DEH 系统控制调节汽门的基本方法， 比较而言顺序阀控制方式节能效果明显汽轮机控制原理，针对单阀及顺序阀控制的特点， 重点阐述了 DEH 系统两个重要参数优化对 机组安全与经济运行的影响，为解决同类型问题提供了参考。

随着发电机组容量的日益扩大，对机组自动化程度要求越来越高，DEH (Digital El ectro- Hydraulic ControlSystem ，简称DEH)系统作为控制汽轮发电机组功率的一种有效方法其技术日益成熟与完善， 顺序阀控制和单阀控制作为 DEH 系统控制调节汽门的基本方法， 比 较而言顺序阀控制方式节能效果明显， 能为电厂带来更大的经济效益， 所以顺序阀控制方式越来 越来被电厂所采纳与使用。

顺序阀控制按照设定的高压调节汽门(GovernorValve, 简称GV)开 启顺序，对汽轮机流量指令进行计算与分配，通过按顺序调节汽轮机 阀门开度进而调节汽轮机进汽流量，最终达到精确控制机组功率的目的。

1凸轮曲线原理 从1看出，不管是在单阀还是顺序阀控制方式，都要对阀门开度进行凸轮曲线修正， 这是因为调节汽门在开启过程中， 流量与阀门开度不是完全的线性对应关系，当阀门小开度、阀 前/阀后大压差时，调节汽门内蒸汽为临界流动， 此时通过调节汽门的流量线性地正比于调节汽门的开度。

随着调节汽门继续开大，虽然汽门的通流面积在增大， 流量随阀门开度增大的趋势变缓。

所以，即使汽门升程继续加大， 汽流量增加已很小。

通常认为：汽门前后的压力比 p(门前)/p(为汽门已全开。

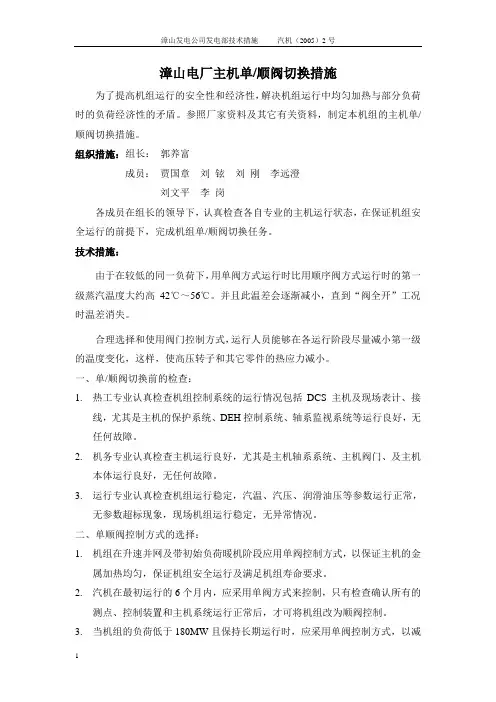

漳山电厂主机单/顺阀切换措施为了提高机组运行的安全性和经济性，解决机组运行中均匀加热与部分负荷时的负荷经济性的矛盾。

参照厂家资料及其它有关资料，制定本机组的主机单/顺阀切换措施。

组织措施：组长：郭养富成员：贾国章刘铉刘刚李远澄刘文平李岗各成员在组长的领导下，认真检查各自专业的主机运行状态，在保证机组安全运行的前提下，完成机组单/顺阀切换任务。

技术措施：由于在较低的同一负荷下，用单阀方式运行时比用顺序阀方式运行时的第一级蒸汽温度大约高42℃～56℃。

并且此温差会逐渐减小，直到“阀全开”工况时温差消失。

合理选择和使用阀门控制方式，运行人员能够在各运行阶段尽量减小第一级的温度变化，这样，使高压转子和其它零件的热应力减小。

一、单/顺阀切换前的检查：1.热工专业认真检查机组控制系统的运行情况包括DCS主机及现场表计、接线，尤其是主机的保护系统、DEH控制系统、轴系监视系统等运行良好，无任何故障。

2.机务专业认真检查主机运行良好，尤其是主机轴系系统、主机阀门、及主机本体运行良好，无任何故障。

3.运行专业认真检查机组运行稳定，汽温、汽压、润滑油压等参数运行正常，无参数超标现象，现场机组运行稳定，无异常情况。

二、单顺阀控制方式的选择：1.机组在升速并网及带初始负荷暖机阶段应用单阀控制方式，以保证主机的金属加热均匀，保证机组安全运行及满足机组寿命要求。

2.汽机在最初运行的6个月内，应采用单阀方式来控制，只有检查确认所有的测点、控制装置和主机系统运行正常后，才可将机组改为顺阀控制。

3.当机组的负荷低于180MW且保持长期运行时，应采用单阀控制方式，以减少机组调节级处的应力，保证汽缸的受热均匀。

4.在机组的正常负荷变化期间，如果负荷变化率大于5MW/MIN或者负荷变化频繁，应采用单阀控制方式，以保证汽缸的受热均匀减少热应力。

5.在机组的负荷大于200MW且主汽压力大于10MPa，机组负荷变化平缓或机组的负荷长期保持在低负荷时，机组可采用顺阀控制方式。
