下载文档原格式
硫酸介质中缓蚀剂对碳钢腐蚀和缓蚀性能的研究孟亚鸽;刘志红;韩正伟;赵辉【期刊名称】《矿冶工程》【年(卷),期】2017(37)6【摘要】For the corrosion behavior of A3 carbon steel in sulfuric acid medium, the inhibition performance of single reagent and compound reagent was investigated and characterized by weight loss method, polarization curve method and scanning electron microscopy ( SEM) . It is shown that weight loss method resulted in L-methionine better than L-cysteine in inhibition, with corrosion inhibition rate up to 89.99％ with the L-methionine:potassium iodide:Tween-80=500:50:6. Polarization curves show that L-cysteine and L-methionine are mixed anode-based corrosion inhibitors. The compound reagent is mainly an anode corrosion inhibitor. SEM shows that the carbon steel in the sulfuric acid with the corrosion inhibitor has a smooth and uniform surface, indicating that the corrosion inhibitor molecules have formed a protective film on the metal surface against acid corrosion. In addition, curve fitting for the adsorption models indicates that both L-methionine and L-cysteine conform to the Langmuir isothermal adsorption model.%针对酸性介质中A3碳钢的腐蚀现象,考察了单一药剂和复配药剂在硫酸介质中的缓蚀性能,并以失重法、极化曲线法、电子扫描电镜法为表征.失重法得出L-甲硫氨酸的缓蚀性能高于L-半胱氨酸,且L-甲硫氨酸:碘化钾:Tween-80=500:50:6时,缓蚀性能最好,可达89.99％;极化曲线显示L-半胱氨酸和L-甲硫氨酸为以阳极为主的混合型缓蚀剂,其复配缓蚀剂主要为阳极缓蚀剂;电子扫描显微镜显示添加了缓蚀剂的硫酸中碳钢表面平整均匀,说明缓蚀剂分子在金属表面形成了一层保护膜,使得金属表面免受酸液的腐蚀.拟合吸附模型研究结果表明,L-甲硫氨酸和L-半胱氨酸都符合Langmuir等温吸附模型.【总页数】6页(P125-130)【作者】孟亚鸽;刘志红;韩正伟;赵辉【作者单位】贵州大学矿业学院,贵州贵阳550025;喀斯特地区优势矿产资源高效利用国家地方联合工程实验室,贵州贵阳550025;贵州省非金属矿产资源综合利用重点实验室,贵州贵阳550025;贵州大学矿业学院,贵州贵阳550025;喀斯特地区优势矿产资源高效利用国家地方联合工程实验室,贵州贵阳550025;贵州省非金属矿产资源综合利用重点实验室,贵州贵阳550025;贵州大学矿业学院,贵州贵阳550025;喀斯特地区优势矿产资源高效利用国家地方联合工程实验室,贵州贵阳550025;贵州省非金属矿产资源综合利用重点实验室,贵州贵阳550025;贵州大学矿业学院,贵州贵阳550025;喀斯特地区优势矿产资源高效利用国家地方联合工程实验室,贵州贵阳550025;贵州省非金属矿产资源综合利用重点实验室,贵州贵阳550025【正文语种】中文【中图分类】TD989【相关文献】1.三元复合硫酸酸洗缓蚀剂对碳钢缓蚀性能的研究 [J], 田会娟2.缓蚀剂MJ对碳钢在硫离子介质中的缓蚀性能 [J], 李克华;兰志威;杨冰冰;石东坡3.一种咪唑基离子液体在硫酸介质中对碳钢的缓蚀性能研究 [J], 余绒绒; 杨红; 吴彩霞; 罗成; 李坤豪; 郭雷4.天然蛋白水解物对碳钢在硫酸介质中的缓蚀性能研究 [J], 旷亚非;李鹰5.色氨酸复配缓蚀剂对碳钢在硫酸中的缓蚀性能 [J], 黄开宏;周坤;芮玉兰;曹毅因版权原因，仅展示原文概要，查看原文内容请购买。
羟丙基壳聚糖在海水中对碳钢的缓蚀作用李言涛;张洁;姜信德;孙海明;侯保荣【摘要】在碱化条件下制备出羟丙基壳聚糖;采用静态失重实验、电化学测试和量子化学计算相结合方法研究了羟丙基壳聚糖对Q235低碳钢在海水中的腐蚀抑制作用,并探讨了缓蚀机理.结果表明,羟丙基壳聚糖在碳钢表面上发生螯合吸附作用形成保护膜,具有较好的缓蚀作用,在50mg/L时缓蚀率达到最高,极化曲线表明羟丙基壳聚糖是以抑制阴极为主的缓蚀剂.【期刊名称】《全面腐蚀控制》【年(卷),期】2010(024)008【总页数】5页(P27-30,45)【关键词】羟丙基壳聚糖;缓蚀剂;量子化学;螯合【作者】李言涛;张洁;姜信德;孙海明;侯保荣【作者单位】中国科学院海洋研究所,山东,青岛,266071;济南大学化学化工学院,山东,济南,250022;青岛科技大学,山东,青岛,266042;胜利油田胜利勘查设计研究院有限公司,山东,东营,257026;中国科学院海洋研究所,山东,青岛,266071【正文语种】中文【中图分类】TG174.42壳聚糖又名甲壳胺，其化学名为(1, 4)-2-氨基-2-脱氧-β-D-葡聚糖。
壳聚糖由于分子结构中存在大量的游离氨基，溶解性大大改观。
壳聚糖上存在较活泼的一级氨基和羟基，能生成许多衍生物，大大提高了在实际中应用价值和范围，己被广泛应用于生物工程、医药、环保、食品、日用化工、国防、农业等诸多高科技领域[1-4]。
在壳聚糖分子链上，与化学性质有关的功能基团是氨基葡萄糖单元上的6位伯羟基、3位仲羟基和2位氨基或乙酰氨基以及糖酐键。
其中，糖酐键比较稳定，不易断裂，也不与其他羟基形成氢键，乙酰氨基化学性质稳定，但参与氢键形成。
所以，通常壳聚糖的化学反应只涉及到两个羟基和氨基。
羟丙基壳聚糖是通过壳聚糖与环氧丙烷的反应在大分子链上导入亲水性的羟丙基，壳聚糖羟丙基化后分子链上留有大量的羟基和氨基，既是强吸水性基团，又可以与交联剂进行交联形成网络结构，溶解性大大改善。
Q235摘要本文通过对不同成分复配缓蚀剂对Q235 碳钢的缓蚀性能及机理的研究，得出了一种复配缓蚀剂可以有效地提高Q235 碳钢的缓蚀性能，降低钢材的腐蚀速度。
实验结果表明，所选取的复配缓蚀剂能够降低钢表电极的极化电阻，使得表面形成一层致密的保护膜，从而起到抑制钢表面腐蚀的作用。
缓蚀剂中添加了适量的抗菌剂后，能够有效地抑制钢材表面的生物腐蚀。
同时，随着缓蚀剂中缓蚀剂成分及浓度的不同，其缓蚀效果也具有不同的优劣。
关键词：缓蚀剂；Q235 碳钢；复配；缓蚀性能；机理。
AbstractThis paper focuses on the study of the corrosion inhibition performance and mechanism of different composite corrosion inhibitors on Q235 carbon steel. A composite corrosion inhibitor was found to effectively improve the corrosion inhibition performance of Q235 carbon steel and reduce the corrosion rate of the steel. Experimental results show that the selected composite corrosion inhibitor can lower the polarization resistance of the steel surface electrode, and form a dense protective film on the surface to inhibit corrosion. Adding an appropriate amount of antibacterial agent in the corrosion inhibitor can effectively inhibit the biological corrosion on the steel surface. Moreover, the corrosion inhibition effect of the corrosion inhibitor varies with different components and concentrations.Keywords: corrosion inhibitor; Q235 carbon steel; composite; corrosion inhibition performance; mechanism.1.引言钢材是一种广泛应用于建筑、航空、自动化、制造等领域的材料。
碳钢在高温高盐矿井水中腐蚀与缓蚀性能的试验研究符志琰;单绍磊;郭中权;乔大磊【摘要】为了解决高温高盐矿井水对碳钢管道和设备腐蚀问题,进行了缓蚀挂片试验,研究适应该类水质的缓蚀剂种类和最佳投加量.试验结果表明:软化剂氢氧化钙和碳酸钠对碳钢均有一定缓蚀效果,其平均缓蚀率分别为17.33％、57.46％,因此药剂软化过程同时达到防腐效果有限；单独投加缓蚀剂HEDP的缓蚀效果明显,其静态缓蚀率82.46％以上,动态缓蚀率76.45％；复合配方缓蚀剂的缓蚀效果最好,最佳配方为“有机膦酸—聚环氧琥珀酸—锌盐”或“有机膦酸—磺酸基团多元共聚物—锌盐”,在投加量80mg/L时动态缓蚀率接近90％.【期刊名称】《能源环境保护》【年(卷),期】2011(025)006【总页数】3页(P24-26)【关键词】高温高盐;矿井水;缓蚀剂;挂片试验【作者】符志琰;单绍磊;郭中权;乔大磊【作者单位】山东能源新汶矿业集团有限责任公司,新泰272000;山东能源新汶矿业集团有限责任公司,新泰272000;煤炭科学研究总院杭州环保研究院,杭州311021;煤炭科学研究总院杭州环保研究院,杭州311021【正文语种】中文【中图分类】X703高温高盐矿井水对碳钢管道和设备的腐蚀问题较为普遍。
以山东某矿高温高盐矿井原水为介质，投加不同的缓蚀剂，进行缓蚀挂片静态和动态试验，研究适应该矿矿井水处理系统碳钢管道及设备的缓蚀剂种类和投加量，对煤矿解决矿井水的腐蚀问题有一定的指导意义。
（1）试验水质本次试验用水取自山东某矿高温高盐矿井水原水，其水质特征如表1。
（2）试验器材恒温箱：控温精度为士1℃；分析天平：质量量程精确到0.1mg；游标卡尺：精度为0.02 mm；腐蚀试片：A3钢腐蚀试片和铸铁试片，尺寸50 mm×25 mm×2 mm，同批试验目的的试片形状及规格相同；（3）动态旋转挂片试验装置采用RCC系列型旋转挂片腐蚀试验仪温控范围：室温～80℃±0.5℃；转速：40转/分～150 转／分±2 转/分（1）酸清洗液的配制硫酸（分析纯）100 mL，有机缓蚀剂 5～25 g，加水到1 000 mL。

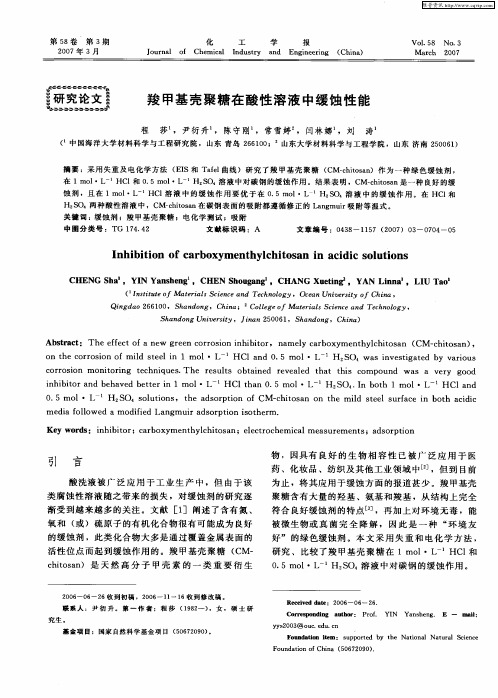

盐酸溶液中羧甲基壳聚糖对碳钢的缓蚀吸附性能研究程莎;尹衍升;闫林娜;常雪婷【期刊名称】《腐蚀科学与防护技术》【年(卷),期】2007(19)1【摘要】用失重法研究了1 mol/L盐酸溶液中羧甲基壳聚糖(Carboxym enthylch itosan(CM-ch itosan))对碳钢的缓蚀作用.结果表明,CM-ch itosan对碳钢在盐酸介质中的腐蚀具有良好的缓蚀作用,随着浓度的增加缓蚀效率增大.在200 mg/L的浓度下达到最高.用电化学阻抗法测定了碳钢在盐酸溶液中的零电荷电位,确立了CM-ch itosan的吸附模型.303K^343K内CM-ch itosan在碳钢表面的吸附遵循Langmu ir规律,并获得吸附过程ΔGo、ΔHo和ΔSo等重要热力学参数.【总页数】3页(P24-26)【关键词】缓蚀剂;羧甲基壳聚糖;盐酸;腐蚀【作者】程莎;尹衍升;闫林娜;常雪婷【作者单位】中国海洋大学材料科学与工程研究院;山东大学材料科学与工程学院【正文语种】中文【中图分类】TG174.42【相关文献】1.在盐酸溶液中［HMIM ］BF4对70高碳钢的缓蚀作用和吸附行为 [J], 王威淳2.羧甲基壳聚糖硫代衍生物的复配剂对Q235B碳钢的缓蚀性能研究 [J], 范金福;刘猛;张晓辰;曲文娟;李少香3.羧甲基壳聚糖硫代衍生物的复配剂对Q235B碳钢的缓蚀性能研究 [J], 范金福;刘猛;张晓辰;曲文娟;李少香;4.盐酸溶液中阳离子Gemini表面活性剂在碳钢表面的吸附与缓蚀性能研究 [J], 刘卉;裘灵光;谢安建;沈玉华5.羧甲基壳聚糖硫代衍生物的制备及其在油田回注水中对Q235B碳钢的缓蚀性能研究 [J], 范金福;刘猛;张晓辰;曲文娟;李少香因版权原因，仅展示原文概要，查看原文内容请购买。
