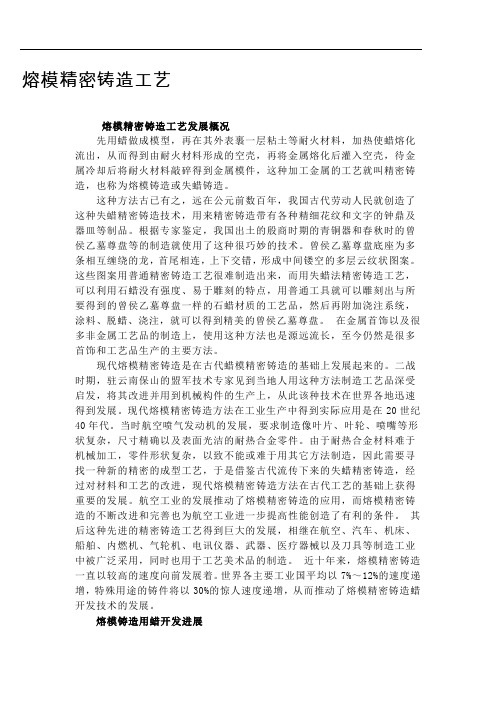

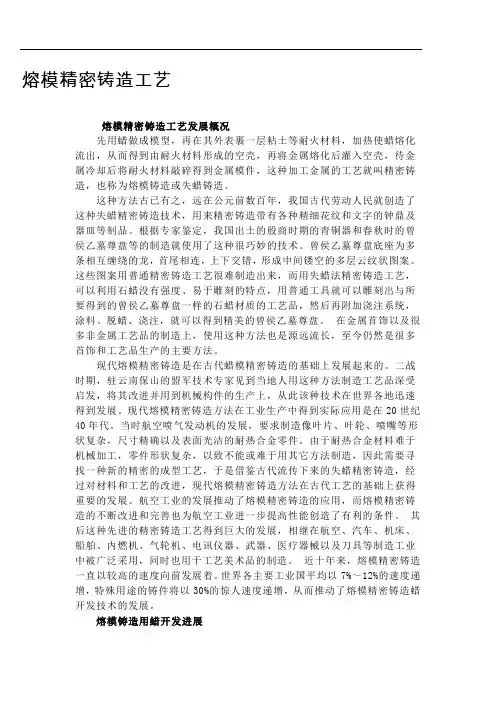

熔模精密铸造工艺熔模精密铸造工艺发展概况先用蜡做成模型，再在其外表裹一层粘土等耐火材料，加热使蜡熔化流出，从而得到由耐火材料形成的空壳，再将金属熔化后灌入空壳，待金属冷却后将耐火材料敲碎得到金属模件，这种加工金属的工艺就叫精密铸造，也称为熔模铸造或失蜡铸造。
这种方法古已有之，远在公元前数百年，我国古代劳动人民就创造了这种失蜡精密铸造技术，用来精密铸造带有各种精细花纹和文字的钟鼎及器皿等制品。
根据专家鉴定，我国出土的殷商时期的青铜器和春秋时的曾侯乙墓尊盘等的制造就使用了这种很巧妙的技术。
曾侯乙墓尊盘底座为多条相互缠绕的龙，首尾相连，上下交错，形成中间镂空的多层云纹状图案。
这些图案用普通精密铸造工艺很难制造出来，而用失蜡法精密铸造工艺，可以利用石蜡没有强度、易于雕刻的特点，用普通工具就可以雕刻出与所要得到的曾侯乙墓尊盘一样的石蜡材质的工艺品，然后再附加浇注系统，涂料、脱蜡、浇注，就可以得到精美的曾侯乙墓尊盘。
在金属首饰以及很多非金属工艺品的制造上，使用这种方法也是源远流长，至今仍然是很多首饰和工艺品生产的主要方法。
现代熔模精密铸造是在古代蜡模精密铸造的基础上发展起来的。
二战时期，驻云南保山的盟军技术专家见到当地人用这种方法制造工艺品深受启发，将其改进并用到机械构件的生产上，从此该种技术在世界各地迅速得到发展。
现代熔模精密铸造方法在工业生产中得到实际应用是在20世纪40年代。
当时航空喷气发动机的发展，要求制造像叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。
由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代熔模精密铸造方法在古代工艺的基础上获得重要的发展。
航空工业的发展推动了熔模精密铸造的应用，而熔模精密铸造的不断改进和完善也为航空工业进一步提高性能创造了有利的条件。
精密铸造(熔模铸造的八个工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!精密铸造(熔模铸造的八个工艺流程)一、蜡模注塑在精密铸造的工艺流程中，首先需要进行蜡模注塑，这是实现精密铸造的第一步。
精密铸造工艺方案范本1. 引言本文档对精密铸造工艺方案进行了详细介绍和说明，包括工艺流程、材料选用、设备配置等内容。
精密铸造是一种重要的制造工艺，在各个行业中得到广泛应用，本文档旨在提供一个范本，帮助读者编写适用于各种精密铸造项目的工艺方案。
2. 工艺流程精密铸造的工艺流程可以分为以下几个主要步骤：1.模具制备：根据产品要求，制作精密的铸造模具，包括精密机械加工、热处理等工艺。
2.熔炼与浇注：选取合适的原料，进行熔炼，然后将熔融金属倒入预制的模具中进行铸造。
3.冷却与固化：待浇注完成后，让铸件自然冷却，使其固化成型。
4.模具拆卸：将固化成型的铸件从模具中拆卸出来。
5.去毛刺与清洁：清理铸件表面的毛刺，进行清洁处理，保证产品质量。
6.加工与检验：对铸件进行机械加工，如车削、铣削等，然后进行质量检验。
3. 材料选用精密铸造的材料选用十分重要，需要根据产品要求和工艺性能选择合适的材料。
常用的精密铸造材料包括：•不锈钢：具有优异的耐腐蚀性和耐高温性，适用于制作复杂的零件。
•高温合金：具有优异的高温强度和耐腐蚀性能，适用于高温工作环境。
•钛合金：具有优良的力学性能和化学稳定性，适用于航空航天领域。
•铝合金：具有较低的密度和良好的强度，适用于汽车零部件等领域。
在选择材料时，还需要考虑到成本、加工性能、产品质量等方面的因素。
4. 设备配置精密铸造需要使用到一系列设备和工具来完成铸造过程。
常用的设备包括：•高频感应熔炼炉：用于将金属材料熔融成液态，以便进行浇注。
•真空铸造设备：通过在高真空环境中进行铸造，避免气体和杂质对产品质量的影响。
•数控机床：用于对铸件进行加工和修整，提高产品尺寸精度和表面质量。
•检测设备：包括X射线探伤、超声波检测、金相分析等，用于对铸件进行质量检验。
根据具体的生产需求，可以进行设备配置的调整和选型。
5. 质量控制精密铸造的质量控制是保证产品质量的关键。
在工艺流程中，需要进行严格的质量控制措施，包括：•材料检验：对原材料进行化学成分、力学性能等方面的检测。
熔模精密铸造熔模精密铸造也叫失蜡铸造，采用可溶一次性蜡模和一次性陶瓷型壳及陶瓷型芯铸造成型的方法。
这种方法非常适合生产尺寸公差小、薄壁、拔模斜度小和表面光洁度大的铸件用该方法生产的铸件尺寸精度高，表面质量好，，经常不需要特殊的处理就能直接装配使用。
基本工艺流程为：将耐火材料和粘结剂配制成粘度适中的浆料，把表面清洁、尺寸精确的蜡模在浆料里浸蘸，撒砂。
待其干燥后，重复多次蘸浆、撒砂步骤，每一层浆料的粘度与所撒得砂的粒度都有变化，一般面层为细沙，背层为粗砂；最后一层只挂浆，不撒砂；待型壳充分干燥后，用水蒸汽或热水进行脱蜡，最后进行焙烧，使型壳具有一定强度。
浇注铸件前，型壳要预热到一定温度，以保证金属具有较好的流动性；浇注金属液，待铸件凝固后，除壳，清砂，得到所需铸件。
其工艺程见图所示。
熔模铸造方法生产的铸件内部难免有缩松、缩孔产生，因此铸件在使用前一般要经过热等静压处理，以减少内部缺陷对铸件性能的影响。
由于，在热等静压后的铸件容易变形，因此还需要采取一些辅助措施来防止铸件变形。
1.模料制备1.1.精铸中常用的模料对于航空航天产品，其铸件尺寸精度和表面光度要求较高，因此熔模尺寸精度和表面光洁度比铸件要求更高，通常要高1-2级。
为此作为精密铸造用模料要求选用热稳定性好、强度高、流动性好、膨胀收缩小的优质材料。
按照模料的基体材料组成，可分为蜡基模料、树脂基模料、塑料模料、填衬模料及水溶性模料。
其中蜡基模料和树脂基模料被广泛使用，其模料性能日益完参，其种类已被人们所熟知。
主要就近几年发展的后三种介绍一下:水溶性模料受到重视是由于航空航天工业的发展，要求生产越来越多尺寸大而壁薄的精铸件，一般蜡制熔模收缩较大，容易变形，难以满足要求。
主要水溶性模料有尿素基水溶性模料、纯尿素模料、熔模精密铸造的工艺路线、尿素—聚合物模料、聚乙醇基模料(由于价钱较贵，故只作水溶性型芯而不作熔模)。
日本已研制出适于在0.7-1.SMPa范围内压注成型甚至可自由浇注的水溶性模料和DRN一1177模料。
编制：审核：批准：实施：熔模精密铸造PROCESS OF INVESTMENT CASTING一工艺流程（PROCESS）1.目的：规范本公司熔模铸造工艺流程过程的各生产工序。
2.范围：适用于中温模料，压蜡机射蜡，手工或压蜡机制作模头，硅溶胶粘结剂制壳，蒸汽脱蜡，酸性或碱性中频电炉熔炼，生产表面要求喷丸、酸洗或喷砂处理的不锈钢、碳素钢、低合金碳钢等精密铸件的工艺。
3.工艺流程蜡处理（1-1）模具制作（1-2）蜡模制作（2-1）模头制作（2-2）蜡件检验（3-1）模头检验（3-2）组树（4）涂料配制（5-1）模壳制作（5-2）风干（6）转1-1 脱蜡（7-1）配料（7-2）模壳焙烧（8-1）熔炼（8-2）浇注去除模壳（震壳+吊钩抛丸）切割浇口研磨内浇口** 清理小件孔内模壳（滚筒抛丸、钻孔、砂轮修）抛丸（或喷砂）品检焊补、修磨复检** 热出理** 抛丸（或喷砂）** 校形检验酸洗喷砂涂防锈油抛丸检验入库钝化入库** 盐雾处理检验入库4.工艺流程说明：4.1、蜡料回收及蜡处理4.1.1、(不使用蜡水分离器时) 经过静置的蜡，先将沉淀后的水分去掉，再去除表面的杂质蜡，将回收蜡块放入熔蜡桶中。
4.1.2、熔蜡桶要保持干净，避免残杂物渗入。
每１０天清理一次。
4.1.3、（必要时，熔蜡桶中，混入１／４～１／３的新蜡，重新使用。
混入新蜡时必须搅拌使其混合均匀。
）将蜡保温在１２０～１４０℃将残留水分蒸发（蜡温不可过高，否则会损坏蜡的性能）。
视残留水分的多少，脱水时间至少４小时。
然后将熔蜡桶保温温度降至１００℃，熔蜡桶内无气泡后方可使用。
4.1.4、根据射蜡情况，随时用熔蜡桶中处理好的蜡补充蜡保温箱的蜡（接蜡时必须经过８０目筛网过滤），注入的蜡液沿着桶壁稳静流入。
保温箱的温度设定为５５～６５℃。
保温箱要保持清净、干燥，保温时间至少１２小时，保温箱内蜡的温度均匀后，呈粘稠状，才可使用。
4.1.5、射蜡之前，先将保温桶上端的水泡、气泡刮掉。
第1篇摘要：熔模铸造是一种精密铸造方法，具有精度高、表面光洁、尺寸稳定性好等优点。
本文介绍了熔模铸造的基本原理、工艺流程、材料选择、熔模制作、浇注系统设计、冷却系统设计、质量检测等方面的内容，以期为熔模铸造工艺设计提供参考。
一、熔模铸造基本原理熔模铸造是利用蜡或塑料等可熔化材料制作成具有复杂形状的熔模，然后将熔模放入型壳中，通过加热使熔模熔化，金属液体充填熔模所形成的空腔，冷却凝固后取出型壳，得到与熔模形状相同的金属铸件。
熔模铸造工艺具有以下特点：1. 精度高：熔模铸造的精度可达0.1mm，表面光洁度可达Ra0.1～0.2μm。
2. 材料广泛：可用于各种金属材料的铸造，如不锈钢、铝合金、铜合金、钛合金等。
3. 可铸性优良：熔模铸造适用于形状复杂、尺寸精度要求高的铸件。
4. 生产周期短：熔模铸造工艺流程短，生产周期短，可满足大批量生产的需求。
二、熔模铸造工艺流程1. 设计与工艺分析：根据铸件要求，进行铸件设计、材料选择、工艺参数确定等。
2. 熔模制作：采用蜡或塑料等可熔化材料制作熔模，熔模形状与铸件相同。
3. 型壳制作：将熔模放入型壳中，通过加热使熔模熔化，金属液体充填熔模所形成的空腔。
4. 浇注系统设计：根据铸件要求，设计合理的浇注系统，确保金属液体充填铸件空腔。
5. 冷却系统设计：设计合理的冷却系统，保证铸件冷却均匀，避免产生缩孔、裂纹等缺陷。
6. 铸造：将金属液体浇注到型壳中，经过冷却凝固后取出型壳，得到铸件。
7. 后处理：对铸件进行打磨、抛光、热处理等工序，提高铸件质量。
三、材料选择1. 熔模材料：蜡、塑料等可熔化材料，具有良好的可塑性、熔点适中、表面光洁度高。
2. 型壳材料：耐火度高、导热性好、强度高的材料，如耐火土、硅砂等。
3. 金属液体：根据铸件材料要求，选择合适的金属液体，如不锈钢、铝合金、铜合金等。
四、熔模制作1. 熔模设计：根据铸件形状、尺寸、精度要求，设计合理的熔模结构。
2. 熔模制造：采用蜡或塑料等材料，采用手工或机械加工方法制作熔模。
