深基坑放坡加桩锚支护施工方案

基坑边坡支护专项施工方案3篇一、编制总体思路1、以国家规范及相关规定为依据，以“创国家优质工程---鲁班奖”为主线，以丰富的施工和管理经验为依托，以业主、用户满意为目的，通过精心组织、精心施工，为“青海省海湖新区电力住宅小区工程”再添新貌。

2、本方案基本建设为更好的非政府施工现场施工，科学管理，达至公司制定的质量、安全、文明施工及降低成本提升企业效益目标，在施工过程中须严苛按照本方案中有关建议继续执行，其中本施工方案中与现行施工规范存有二者矛盾时，均以有关施工规范为施工管理依据。

二、编制依据1、xxxxx住宅小区建设工程施工4标段工程施工图纸2、xxxxx住宅小区建设工程施工招标文件3、xxxxx住宅小区四标段住宅楼岩土工程详勘报告。

4、《中华人民共和国建筑法》、《建设工程质量管理条例》、《建设工程安全生产管理条例》、《建设工程勘察设计管理条例》、《建筑地基基础设计规范》、《建筑基坑支护技术规程》等法律、法规和规范，结合我省实际，制定本规定。

5、根据2022年7月1日印发的《青海省建筑深基坑工程管理规定》的通告;6、国家有关标准规范规程7、工程测量规范8、《建筑地基处理技术规范》9、《建筑地基基础工程施工质量环评规范》10、《建筑基坑支护技术规程》11、《建筑边坡工程技术规范》12、《建筑工程施工质量验收统一标准》13、《湿陷性黄土地区建筑基坑安全规程》13、有关法律法规及政府部门相关文件14、本企业内部质量、安全、环境体系文件15、其它有关手册及参考文件资料三、工程概况1、建筑名称: xxxxxxx住宅小区d4-1标段2、建设地点：xxx西路与文苑路xxxx以东3、建设单位：xxxxxxxx有限公司4、本工程基坑较深，整体开凿范围很大，为保证基坑周边安全，必须实行基坑掘进，该场地的自然标高为2279米，住宅楼和地下车库板底标高为2271米，高差8~9米，场地北侧从自然地面以下2.5米为钢筋网提80mm薄c20砼坡度1∶1，-2.5米以下为土钉墙，土钉为四排，长度7至11米，间距1.5米，角度15度，坡度1∶0.5。

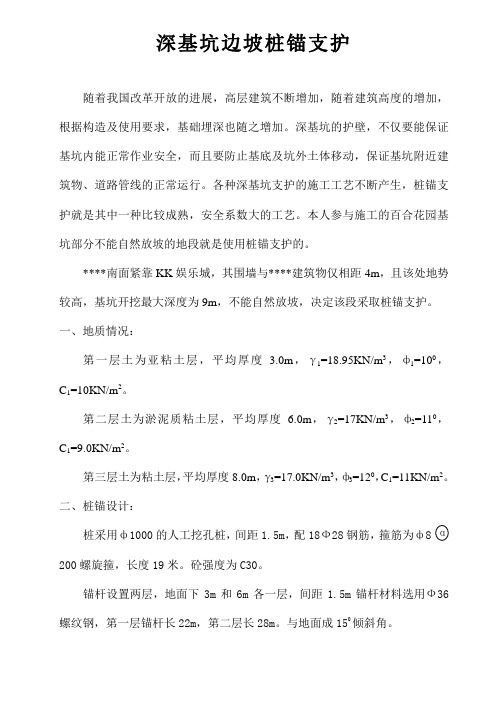

深基坑边坡桩锚支护随着我国改革开放的进展，高层建筑不断增加，随着建筑高度的增加，根据构造及使用要求，基础埋深也随之增加。

深基坑的护壁，不仅要能保证基坑内能正常作业安全，而且要防止基底及坑外土体移动，保证基坑附近建筑物、道路管线的正常运行。

各种深基坑支护的施工工艺不断产生，桩锚支护就是其中一种比较成熟，安全系数大的工艺。

本人参与施工的百合花园基坑部分不能自然放坡的地段就是使用桩锚支护的。

****南面紧靠KK娱乐城，其围墙与****建筑物仅相距4m，且该处地势较高，基坑开挖最大深度为9m，不能自然放坡，决定该段采取桩锚支护。

一、地质情况：第一层土为亚粘土层，平均厚度 3.0m，γ1=18.95KN/m3，ф1=100，C1=10KN/m2。

第二层土为淤泥质粘土层，平均厚度 6.0m，γ2=17KN/m3，ф2=110，C1=9.0KN/m2。

第三层土为粘土层，平均厚度8.0m，γ3=17.0KN/m3，ф3=120，C1=11KN/m2。

二、桩锚设计：桩采用ф1000的人工挖孔桩，间距1.5m，配18Ф28钢筋，箍筋为ф8200螺旋箍，长度19米。

砼强度为C30。

锚杆设置两层，地面下3m和6m各一层，间距1.5m锚杆材料选用Ф36螺纹钢，第一层锚杆长22m，第二层长28m。

与地面成150倾斜角。

三、桩锚验算：（一）第一层锚杆：由√kp =tg （450+ ф 2），√ka =tg （450－ф 2），可得kp 1=1.420，kp 2=1.472，kp 3=1.525，ka 1=0.704， ka 2=0.680，ka 3=0.656。

地面及以下3m 处的主动土压力е0=q 0ka 1－2C 1√ka 1=－9.74е1=Cq 0ka 1+γ1H7Ka 1－2C 1√ka 1=28.78土压力零点位置距地面距离X=3/(1+ 28.78 9.74)=0.76(m)第二层土在3m 处设立锚杆，开挖6m 深度处土压力е6=28.69+3×17×0.68=63.37开挖面以下距离为d 处土压力为零：则d = e 6－2C 2√kp 2 γ2(kp 2-kp 1)=3.09m 由在土压力零点，位置以上挖土时的合部土压力合力矩平衡有T 1a 1=E 合=1206KN ·m/m 。

基坑土方开挖及边坡锚杆支护方案放坡开挖时，应对坡顶、坡面、坡脚采取降排水措施。

基坑开挖过程中，采取措施防止碰撞支护结构。

发出异常情况时，立即停止挖士，并立即查明原因和采取措施，方能继续挖土。

开挖至坑底标高后坑底及时封闭并进行基础施工。

地下结构工程施工过程中及时进行夯实回填土施工。

（一）土方开挖土方开挖平面分段、立面分阶逆作法施工方式进行，跳槽开挖，每层开挖深度不超过3m,中间一级结合开挖深度作调整。

坡脚距结构外边线原则上为1.5m,并可根据施工工艺作适当调整，施工前先结合地面高程、基坑底高程确定开口线。

土石方施工顺序如下：测量放线f坡顶截水沟施工一土石方开挖、边仰坡施工一临时排水一锚杆边坡支护f防护。

土石方采用明挖法施工。

开挖前先施工坡顶的截水沟，开挖过程尽量避开雨天进行，在雨季施工严格遵守雨季施工措施。

全强风化泥岩采用钩机钩，中风化泥岩采用挖掘机炮机踢打，挖掘机装土，自卸汽车运输。

基坑土石方开挖严格按设计控制坡度，松软地层开挖时从上至下,随挖随支护，加强防护，随时监测、检查山坡稳定情况。

坡顶（面）上浮石、危石要清除，坡面凹凸不平处予以修整平顺。

开挖弃方堆放在指定地点，坡顶上不堆积弃土、石方。

（二）土方开挖主要方法：1土方开挖时，需修筑10〜15%的坡道，以便挖土及时运输车辆进出。

2采用挖掘机挖土，人工抄平，开挖出的土方由自卸车运出。

3在土方开挖区，制定土方开挖高程控制方格网，根据高程控制点在网点木桩上定出标高，有卷尺或水平仪控制各点的下挖深度。

4挖掘机开挖时，操作人员上岗前必须检查挖掘机情况，发现问题及时修理，严禁带病操作。

在前、后行驶时，必须看清前、后方是否有人或障碍物。

机械在回转时必须看清360回转半径内是否有物料、人等情况。

5基坑边角处机械开挖不到的地方，用人工配合清坡，将松土清至机械作业半径范围内，再用机械运出。

6机械挖土时，留足150〜30Omm的土层，待验坑槽后人工修平。

7土方超挖部份用与基土相同的土料回填，并分层夯实至要求的密实度，或用碎石土料夯实回填。

目录一、编制依据 (4)1.1 设计依据 (4)1.2 相关技术标准 (4)二、工程概况 (5)2.1工程概况 (5)2.2水文地质及工程地质概况 (5)2.3水文地质条件 (8)三、基坑周边使用条件 (9)3.1 基坑现场现状图片 (9)3.2 地面超载取值 (12)四、支护结构设计 (13)4.1设计依据 (13)4.2方案制定 (13)4.3 基坑安全等级的确定 (15)4.4 基坑支护结构设计参数 (16)4.5其他相关说明和要求 (24)五、支护结构、土方开挖及地下水控制施工要点 (25)5.1 施工场地硬化要求 (25)5.2 地表水疏排要求、地下水控制施工工艺及其质量标准。

(25)5.4 土钉墙工艺流程及其质量标准 (27)5.5 锚杆施工工艺 (29)5.6 质量检验标准 (30)5.7土方开挖原则 (32)5.8土方开挖顺序 (32)5.9坡道设置 (32)5.10机械开挖的技术要求 (33)5.11土方开挖质量保证措施 (33)5.12土方开挖安全措施 (34)5.13土方开挖文明施工与环境保护措施 (35)5.14土方开挖机械配置计算 (35)六、施工组织设计 (37)6.1 施工部署 (37)6.2 施工准备工作及各项资源需要量计划 (40)6.3 临时用水用电组织 (44)6.4 安全施工保证措施 (45)6.5 项目组织机构及施工质量保证措施 (50)6.6 文明施工保证措施 (53)6.7冬、雨季施工方案 (55)6.8 需特殊处理的工序及注意事项 (62)七、基坑监测方案 (63)7.2 监测方法、精度及监测周期 (64)7.3 允许变形值及报警值 (68)7.4 监测仪器设备 (69)7.5 监测成果 (69)7.6 基坑支护结构及周边环境监测点平面布置图。

(71)八、基坑应急预案 (71)8.1 应急预案目的 (71)8.2 方针和原则 (72)8.3 应急救援指挥机构 (72)8.4 通讯和报警的联络方式 (75)8.5 应急救援准备 (76)8.6 突发事件风险分析和预防 (77)8.7 应急预案的启动 (79)8.8事故报告程序 (81)8.9事故救援程序 (82)8.10 应急救援终止和事故后恢复程序 (82)8.11 应急知识培训 (83)附页：计算书进度计划表附图：基坑支护平面布置图基坑支护监测点平面布置图基坑与周边现有建筑物关系平面布置图基坑支护施工剖面图护坡桩配筋图IV-IV、Ⅳ’-Ⅳ’剖面与土钉墙交接部位支护立面图土钉墙面层及钢筋网大样图土钉墙边坡支护施工示意图土方外运路线布置图一、编制依据1.1 设计依据建研地基基础工程有限责任公司提供的岩土工程勘察报告（编号：DK201100603）。

桩间锚喷支护施工方案一、基坑开挖与修坡基坑土方开挖: 基坑土方开挖应分步进行, 分步开挖深度主要取决于暴露坡面的直立能力, 为给锚喷网施工提供良好的工作条件, 每层挖深1.5m～2m, 不允许超深开挖。

开挖长度应根据交叉施工期间能保持坡面稳定的前提决定, 一般在开挖的长度为15m～20 m。

边坡开挖应最大限度地减少对支护土层的扰动, 并严格按规定修坡, 防止因分层开挖的误差引起最终基坑外形尺寸的不足。

修坡：边坡修整与基坑开挖协调进行, 基坑开挖挖出15～20米后, 进行修坡。

根据施工具体条件, 可采用人字梯或者搭设一层脚手架对较高处的边破修整。

鉴于本工程实际情况, 修坡时将大量的虚土认真清除, 不得影响结构施工。

修坡产生的余土用小推车及时运到开挖部位, 以便土方机械挖除。

二、剔凿护坡桩本工程桩间护坡设计采用Φ8、Φ6钢筋网片加喷射混凝土护坡, 钢筋网片与护坡桩钢筋焊接固定, 挂网之前要进行剔凿护坡桩。

护坡桩剔凿采用风镐剔凿为主, 钢筋錾子剔凿为辅。

剔凿时要将钢筋全部露出, 以便网片钢筋与护坡桩钢筋良好连接。

三、挂网按要求修整坡面后, 挂钢筋网片。

钢筋网片为8@200200, 6@200200。

钢筋网片与护坡桩主筋焊接牢固, 和梅花型绑扎。

搭接长度为30cm。

网片安设要横平竖直, 不得倾斜安设, 要与喷射混凝土层的厚度一致, 不得露筋。

四、喷射混凝土上述工序完成后, 即可喷混凝土, 喷射混凝土是借助喷射机和使用压缩空气将按一定比例配合的拌合料通过管道输送并以高速喷射到边坡受喷面上, 凝结后与钢筋网形成薄壁钢筋混凝土板墙。

混凝土厚度按设计要求为80～100mm, 强度为C30。

喷射混凝土时喷枪口与受喷面距离保持在1～1.2m为宜, 避免因距离过大而影响受喷面混凝土的密实度, 距离过小而造成过多的混合料反弹损失。

五、设置测点监测要设置测点, 在施工期间和竣工前定期观测。

一是地面下沉值, 二是坡面位移值, 现场监控测量对喷锚网支护技术尤为重要, 通过监测, 随时掌握边坡的稳定状态、安全程度, 为设计和施工提供信息, 以便随时修改设计和施工方案, 达到设计和施工最优化。

况基坑平均挖深6m，在地道两头集水井处，基坑挖深8.2m，为深基坑作业。

由于基坑周边建筑物众多、管线密集，设计采用排桩锚拉基坑支护结构，以减小对周边构造物的影响。

1．基坑设计说明（1）围护结构类型砼管桩锚拉支护：在东、西两侧出入口外侧（远离道路中心线侧），全长范围内，采用砼管桩锚拉支护。

排桩采用φ500高强预应力砼管桩，设二层（局部三层）φs15.2@3000预应力钢绞线锚拉，坑壁挂φ6@200*200mm钢筋网，喷8cmC20砼面层。

注浆采用C20水泥净浆。

放坡挂网喷锚：横跨道路中心通道及东、西两侧出入口内侧（靠近道路中心线侧）采用放坡挂网喷锚支护。

放坡坡度为1:0.5，墙面为10cm厚C20喷射砼，内配φ8@200*200mm钢筋网。

一、砼管桩锚拉支护施工方案1、结构图示在隧道东西两幅靠近周边建筑物侧，为了保证周边建筑物安全，同时考虑到工期要求，采用高强预应力砼管桩锚拉支护。

管桩采用φ500高强预应力砼预制管桩，间距1.0米，2层（局部3层）预应力钢绞线锚拉。

详细结构见附件3：砼管桩锚拉支护结构剖面图。

2、施工工艺流程图施工准备静压支护管桩施工冠梁基坑开挖至锚索位施工锚索施工下一层直至坑底施工腰梁张拉锁定基坑封底3、工序详述1)施工准备施工放样：施工前，撒石灰放样出管桩外边轴线，按照设计间距定出管桩桩位。

项目技术管理人员应该对已定好的轴线进行复核，根据结构桩位图逐位校核，发现不符合要求的及时纠正。

管桩检验：管桩进场时必须进行查验、测量，按照管桩有关规范对管桩构造要求和设计图纸要求，对所有到场的桩尖进行测量，不满足设计和管桩规范要求的，责令其更换。

桩基摆位：采用山河智能液压静力压桩机ZYJ120型，功率15KW。

施工前对施工场地进行整平压实，桩机移动到相应桩位，垫实、对中、调平。

2)静压管桩用桩机自带吊索将管桩拖拽到桩位附近，慢慢提升使之逐渐垂直，直至脱离地面，人工扶持配合对中，施压固定，调整垂直度在设计要求内，施压压桩直至设计深度。

深基坑土方开挖及边坡支护专项施工方案联合公司七号院二期A座-4 B座-3 住宅楼工程编制人:审核人：批准人：施工单位：陕西宏远建设集团有限公司一、编制依据1、《工程测量规范》0850026—20072、《建筑基坑工程监测技术规范》0850497—20093、《建筑地基基础施工质量验收规范》0850202—20024、《建筑边坡工程技术规范》0850330—20025、《建筑工程施工质量验收统一标准》0850300—200 16、《建设工程施工现场供用电安全技术规范》0850194—937、《建筑施工土石方工程安全技术规范》505180—20098、《建筑机械使用安全技术规程》3-03-33—200 19、《施工现场临时用电安全技术规范》50546—200510、《建筑施工现场环境与卫生标准》505146—200411、《建筑施工安全检查标准》50559—9912、《建筑基坑支护技术规范》505120—9913、《建筑基坑支护技术规程》503120—9914、七号院地下室工程基坑支护做法。

15、七号院《岩土工程勘察报告》。

16、国家住房和城乡建设部《关于印发(危险性较大的分部分项工程安全管理办法)》工建质【2009】87号文件。

17、冀建管系【2009】23号，关于转发《住房城乡建设部关于印发<危险性较大的分部分项工程安全管理办法>》的通知(建质)【2009】87号的通知。

18、经规划局批准的总平面图。

二、工程概况1、工程概况联合公司七号院二期A座-4 B座-3住宅楼及1#地下车库工程；工程建设地点：河北省涿州市华阳中路南侧；剪力墙结构；A座-4为地下2层，地上9层，标准层层高：2.9m，总建筑面积8500.8平方米，建筑高度26.4米；B座-3为地下2层，地上26层；总建筑面积19420.4平方米，建筑高度75.7米.1#地下车库为4500平米。

开挖深度为-7.93米。

2、地质概况根据涿州地质勘查有限责任公司提供的地质参数。

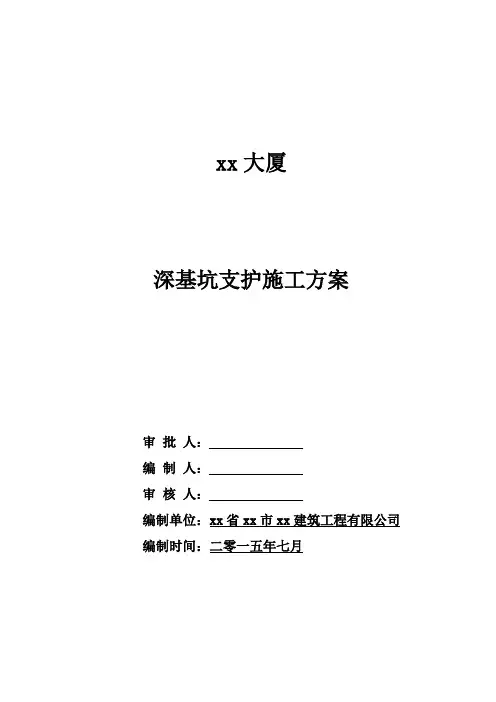

xx大厦深基坑支护施工方案审批人：编制人：审核人：编制单位：xx省xx市xx建筑工程有限公司编制时间：二零一五年七月目录第一章工程概况 (1)第二章施工方案 (5)第三章基坑支护施工过程中的应急预案 (11)第四章安全施工措施 (11)第五章应急预案 (15)第六章文明施工及环保措施 (16)第一章工程概况一、编制依据1.本工程岩土工程地质勘察报告2.本工程业主有关要求3.本工程有关设计图纸4.选用规范《建筑基坑支护技术规程》（JGJ1120-2012）；《建筑边坡工程技术规范》(GB 50330-2013)；《建筑地基基础设计规范》(GB 50007-2011)；《建筑桩基技术规范》（JGJ94-2008）；《建筑深基坑工程施工安全技术规范》（JGJ311-2013）《锚杆喷射混凝土支护技术规范》(GB 50086-2001）《基坑支护设计与施工》中国建筑工业出版社二、工程概况工程名称：xx大厦建设单位：xxxxxx有限公司设计单位：xxxxxx建筑设计有限公司监理单位：xx省xx市xx监理有限公司施工单位：xx省xx市xx建筑工程有限公司工程地址： xx市xx区xxxx路妇幼保健院旁本工程由xxxxxx有限公司拟在xx市xx区万年路以南，紧邻“xx 区妇幼保健院”，拟建筑酒店12F-2F,商业楼2F/-2F及地下室-2F组成，地下室均为剪力墙结构，规划总用地面积4303.00㎡、建筑面积：总建筑面积 15291.98㎡设计地坪标高为290.00 m 。

基础采用人工挖孔桩，基坑深 -9.95 m，以中等分化泥岩作为持力层，地基承载力标准值6.0MPa。

地基基础设计等级为乙级，建筑桩基设计等级为乙级。

三、地质分析及水文特征1、地质概况1.1地理位置及交通概况xx市位于xx省北部，拟建场地位于xx市xx区万年东路西，场地平整周边有便捷的交通网络，地貌单元为长江Ⅱ级阶地。

1.2地形地貌拟建场地为空地，北面为市政道路，南和东面为河道，西面为妇幼保健院。

深基坑边坡支护施工方案1工艺流程(1)锚杆及土钉墙施工工艺流程：锚杆及土钉墙施工工艺流程：基坑开挖→修整边壁→测量、放线→人工洛阳铲钻孔→插杆筋→压力注浆→养护→边坡立面平整→绑扎钢筋网片→进行喷射混凝土作业→混凝土面层养护→裸露主筋除锈→上横梁(或预应力锚件）→焊锚具→张拉(仅限于预应力锚杆）→锚头(锚具）锁定。

(2)排桩施工工艺流程:桩位测量放线→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼、导管→灌注混凝土→拔出护筒→孔口回填→桩机移位→桩养护2 操作工艺(1)排桩墙施工桩位测量放线：根据现场坐标基准点及高程基准点测出桩位中心，打入定位桩.锅锥钻机就位：移动钻机，使转盘中心与桩位中心重合,再找平垫实，使机座周正水平。

使桩位偏差<50mm，竖向偏差〈1%。

钻进成孔：锅锥顺钻杆滑落孔底后，钻杆回转带动锅锥回转，锅底的锅齿将土刮入锅中.锅装满土后卷扬机将锅顺杆提升到孔口，卸掉泥土，反复进行直达设计孔深。

一次清孔：钻进到设计孔深后,将钻具略微提起，慢速回转,测到终孔孔深才能提钻，否则继续清孔。

(2)基坑开挖基坑开挖应按设计规定以每2。

5m为一层，分段开挖，做到随时开挖,随时支护，随时喷混凝土,在完成上层作业面的锚杆预应力张拉或土钉与喷射混凝土以前，不宜进行下一层土的开挖。

本基坑南北间距约为132m，东西间距约为72m,当上一层土钉或锚杆未完时，允许在距离四周边坡10m的基坑中部自由开挖，但应注意与分层作业区的开挖相协调；严禁边壁出现超挖或造成边壁土体松动或挡土结构的破坏。

(3)排水锚杆、土钉支护宜在排除作业层地下水的情况下进行施工.基坑东、南侧坡顶地面采用C20混凝土硬化至围墙脚部；基坑北侧坡顶向外延伸2m范围内用C20混凝土硬化,并且里高外低，便于径流远离边坡。

坡顶排水沟与基坑边缘的距离为2。

0m,沟底和两侧找平砂浆中掺入5%的防水剂。

为了排除积聚在基坑内的渗水和雨水，在坑底设置排水沟和集水坑，坑内积水应及时抽出，排水沟和积水坑宜用砖砌并用砂浆抹面以防止渗漏。

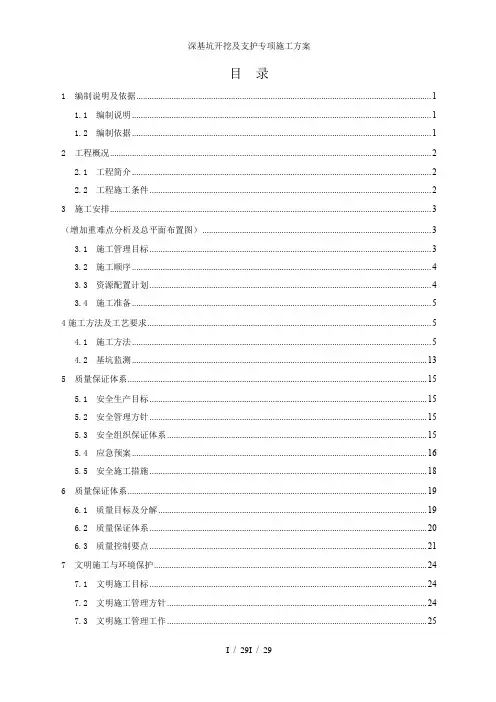

目录1 编制说明及依据 (1)1.1 编制说明 (1)1.2 编制依据 (1)2 工程概况 (2)2.1 工程简介 (2)2.2 工程施工条件 (2)3 施工安排 (3)（增加重难点分析及总平面布置图） (3)3.1 施工管理目标 (3)3.2 施工顺序 (4)3.3 资源配置计划 (4)3.4 施工准备 (5)4施工方法及工艺要求 (5)4.1 施工方法 (5)4.2 基坑监测 (13)5 质量保证体系 (15)5.1 安全生产目标 (15)5.2 安全管理方针 (15)5.3 安全组织保证体系 (15)5.4 应急预案 (16)5.5 安全施工措施 (18)6 质量保证体系 (19)6.1 质量目标及分解 (19)6.2 质量保证体系 (20)6.3 质量控制要点 (21)7 文明施工与环境保护 (24)7.1 文明施工目标 (24)7.2 文明施工管理方针 (24)7.3 文明施工管理工作 (25)7.4 文明施工组织管理制度 (25)7.5 噪声控制 (25)7.6 粉尘、遗撒控制 (25)7.7 安全、围挡及措施 (26)7.8 消防、治安 (26)7.9 垃圾清运 (27)1 编制说明及依据1.1 编制说明本工程为xxxx深基坑工程，基坑采用“放坡+桩锚”联合支护形式，开挖至底板设计标高时深度为11.45~20.9m，已超过建质[2009]87号文中有关开挖深度超过5m的深基坑规定，为了保证本工程安全有效施工，特编制深基坑安全施工专项方案并提请专家论证。

1.2 编制依据（1）《岩土工程勘察报告》（2）《建筑工程施工质量验收统一标准》GB50300-2013（3）《建筑地基基础工程施工质量验收规范》GB50202-2002（4）《建筑地基基础设计规范》GB50007-2011（5）《混凝土结构设计规范》GB50010-2010（6）《混凝土结构工程施工质量验收规范》GB50204-2015（7）《建筑边坡工程技术规范》GB50330-2013（8）《工程测量规范》GB50026-2007（9）《建筑基坑支护技术规程》JGJ120-2012（10）《建筑基坑工程监测技术规范》GB50497-2009（11）《岩土锚杆与喷射混凝土支护工程技术规范》GB50086-2015（12）《钢筋焊接及验收规程》JGJ18-2012（13）《建筑地基处理技术规范》JGJ79-2012（14）《钢筋机械连接技术规程》JGJ107-2016（15）《钢筋焊接接头试验方法标准》JGJ/T27-2014（16）《建筑基桩检测技术规范》JGJ106-2014（17）《岩土锚杆（索）技术规程》CECS22：2005（18）《建筑桩基技术规范》JGJ94-2008（19）《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010（20）《建设工程施工现场供用电安全规范》GB50194-2014（21）《建筑施工高处作业安全技术规范》JGJ 80-2016（22）《建筑施工安全检查标准》JGJ 59－2011（23）《建筑机械使用安全技术规程》JGJ 33－2012（24）《施工现场临时用电安全技术规程》JGJ 46－2005（25）岩土工程勘察报告（26）已审批的施工组织设计2 工程概况2.1 工程简介本工程位于xxxxxxxxx，xxxxxxx北侧，距xxxxxxx约3公里，往北xxxxxx约40公里，有便捷通道通往场地，交通便利。
