高电压设备测试4-1

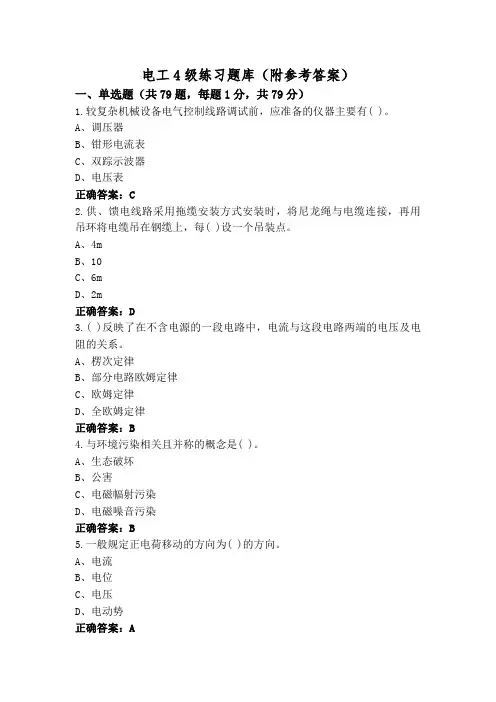

电工4级练习题库（附参考答案）一、单选题（共79题，每题1分，共79分）1.较复杂机械设备电气控制线路调试前，应准备的仪器主要有( )。

A、调压器B、钳形电流表C、双踪示波器D、电压表正确答案：C2.供、馈电线路采用拖缆安装方式安装时，将尼龙绳与电缆连接，再用吊环将电缆吊在钢缆上，每( )设一个吊装点。

A、4mB、10C、6mD、2m正确答案：D3.( )反映了在不含电源的一段电路中，电流与这段电路两端的电压及电阻的关系。

A、楞次定律B、部分电路欧姆定律C、欧姆定律D、全欧姆定律正确答案：B4.与环境污染相关且并称的概念是( )。

A、生态破坏B、公害C、电磁幅射污染D、电磁噪音污染正确答案：B5.一般规定正电荷移动的方向为( )的方向。

A、电流B、电位C、电压D、电动势正确答案：A6.20/5t 桥式起重机通电调试前，检查过电流继电器的电流值整定情况时，整定总过电流继电器( )的电流值为全部电动机额定电流之和的 1.5 倍。

A、K2B、K4C、K1D、K3正确答案：B7.使用数字式万用表测量三极管时，应使用的量程是( )。

A、×10KB、×1KC、20KD、专用量程正确答案：D8.晶体管图示仪的 S2 开关在正常测量时，一般置于( )位置。

A、零B、最大C、中间D、任意正确答案：C9.电工指示按仪表测量机构的结构和工作原理分，有( )等。

A、电流表和交流仪表B、直流仪表和电压表C、磁电系仪表和电动系仪表D、安装式仪表和可携带式仪表正确答案：C10.用手电钻钻孔时，要带( )穿绝缘鞋。

A、口罩B、帽子C、绝缘手套D、眼镜正确答案：C11.交磁电机扩大机安装电刷时，电刷在刷握中不应卡住，但也不能过松，其间隙一般为( )。

B、0.1mmC、0.3mmD、0.5mm正确答案：B12.高压设备室内不得接近故障点( )以内。

A、2 米B、1 米C、4 米D、3 米正确答案：C13.劳动者的基本义务包括( )等。

高压试验安全规范篇一：高压试验安全规程高压试验安全规程为了切实保证生产试验中人身设备的安全，杜绝人身伤害及设备事故的发生，结合有关国家标准，制定本规程。

所有进入高压试验区域的人员都必须遵守本规程。

1. 实验人员应加强安全知识的学习，熟悉与本岗位相关的试验设备原理及接线。

2. 安全生产，人人有责，未经试验人员许可，其他人员不得进入试验区域，不得动用试验设备。

3. 室内高压试验区周围应设有围拦，同时应设置工作警示灯，围拦上挂“高压危险”警示牌。

4. 高压试验区应设有可靠接地点，各接地线应保证接地可靠，接地电阻<0.5欧姆，并应定期测量接地电阻值。

5. 试验人员应保证高压实验设备的完好。

每周进行点检和保养工作，出现问题应及时维护。

各高压试验设备应标识明确，定位摆放，其他人员借用设备或做试验要办理相关手续，并服从试验人员的安排。

6. 高压试验时，试验人员应穿好绝缘电工鞋，必须有2个或以上人员参加试验，其中一人担任安全监护。

必须按规定连接好地线，按试验规范和试验方案分步操作，严禁带电接线，拆线和搬动设备。

高压带电部分与围拦的距离必须大于国家标准规定的安全距离(见附录)。

7. 高压试验时，试验人员必须集中精力，互相配合，不得谈笑，不得擅离职守，重要操作和高压数据要呼叫口令，仔细观察仪器，仪表，试验现象。

认真做好记录，非试验人员不得无故进入试验区域，试验时任何人员不能单独移开或拆除围拦。

8. 试验人员需要改变试验参数或移动高压设备时应首先关闭电源，1分钟后，按安全监护人的指令进入试验区，注意与高压设备保持一定的距离，高压部分用高压接地放电竿放电2秒以上，然后再进行下一步操作。

9. 高压设备发生故障或发生事故时，要保持镇定，应迅速切断总电源，然后用数码相机拍下现场，向上级领导汇报。

10. 高压试验场地应有足够的照明，尽量保持安静，试验设备摆放整齐明了，并保持试验场地整洁。

11. 高压试验结束后，应切断全部电源，按安全监护人的指令进入试验区，注意与高压设备保持一定的距离，高压部分用高压接地放电竿放电2秒以上，拆除连线，整理好现场。

第一章1‐1极化种类电子式极化离子式极化偶极子极化夹层极化产生场合所需时间能量损耗无几乎没有有有产生原因束缚电子运行轨道偏移离子的相对偏移偶极子的定向排列自由电荷的移动任何电介质-15 s 离子式结构电介质-13 s 极性电介质-10～10-2 s 多层介质的交界面-1 s～数小时1‐4金属导体气体，液体，固体电导形式（自由电子）电子电导电导率γ很大（自由电子、正离子、负离子、杂质电导、自身离解、杂质、离子）γ很小离子电导ρ很大金属导电的原因是自由电子移动；电介质通常不导电，是在特定情况下电离、化学分解或热离解出来的带电质点移动导致。

1‐6由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。

补充：图中C1 代表介质的无损极化（电子式和离子式极化），C2 —R2 代表各种有损极化，而R3则代表电导损耗。

图1－4－2中，Rlk为泄漏电阻；Ilk为泄漏电流；Cg为介质真空和无损极化所形成的电容；Ig为流过Cg的电流；Cp为无损极化所引起的电容；Rp为无损极化所形成的等效电阻；Ip为流过Rp－Cp支路的电流，可以分为有功分量Ipr和无功分量Ipc。

Jg为真空和无损极化所引起的电流密度，为纯容性的；Jlk为漏导引起的电流密度，为纯阻性的；Jp为有损极化所引起的电流密度，它由无功部分Jpc和有功部分Jpr组成。

容性电流Jc与总电容电流密度向量J 之间的夹角为δ，称为介质损耗角。

介质损耗角简称介损角δ，为电介质电流的相角领先电压相角的余角，功率因素角ϕ的余角，其正切t gδ称为介质损耗因素，常用％表示，为总的有功电流密度与总无功电流密度之比。

高电压实验室实验安全管理规定1. 实验人员的要求1.1 实验人员必须具备相关的电气知识和实验操作技能，并对高电压实验的基本原理和危险性有清晰的认识。

1.2 实验人员必须接受相关的安全培训，并具备使用高电压实验室设备的能力。

1.3 实验人员必须穿戴符合相关规定的防护用具，包括绝缘手套、绝缘鞋、防护眼镜等，以确保自身安全。

1.4 实验人员必须严格按照实验操作规程进行操作，并遵守实验室的安全管理制度。

2. 实验室设备检查2.1 实验室设备必须定期进行检查和维修，确保设备的性能可靠，防止发生漏电、断电等情况。

2.2 实验室设备的线路、开关、插座等设施必须符合相关的标准，并定期进行检测。

2.3 实验室设备必须配备合适的安全保护装置，如过载保护器、漏电保护器等，确保实验操作的安全。

3. 实验室绝缘要求3.1 实验室内的操作平台、操作台、仪器设备等必须具备良好的绝缘性能，以防止漏电和触电的危险。

3.2 实验人员在操作高电压设备时，必须站在绝缘垫或绝缘工具上，避免直接接触设备，减小触电的危险。

3.3 在进行高压实验之前，应检查实验设备的绝缘性能，并定期检测保养，确保良好的绝缘性能。

4. 防护装备要求4.1 高电压实验室必须配备符合相关标准的防护装备，包括绝缘手套、绝缘鞋、防护眼镜等。

4.2 实验人员在操作设备时必须戴好绝缘手套，以防止触电。

绝缘手套必须定期进行检测和更换，确保其绝缘性能。

4.3 实验人员在操作设备时必须穿戴绝缘鞋，以防止脚部触电。

绝缘鞋必须定期进行检测和更换，确保其绝缘性能。

4.4 实验人员在操作设备时必须戴好防护眼镜，以避免电弧对眼睛的伤害。

5. 实验操作要求5.1 实验人员在进行高压实验之前，必须对实验过程进行充分的计划和准备，并制定详细的实验操作计划。

5.2 实验室操作人员必须遵守实验室内的操作规程和安全操作指南。

5.3 在进行高压实验时，必须先打开实验设备的电源，然后再进行实验操作。

实验结束后，必须先停止实验操作，再关闭电源。

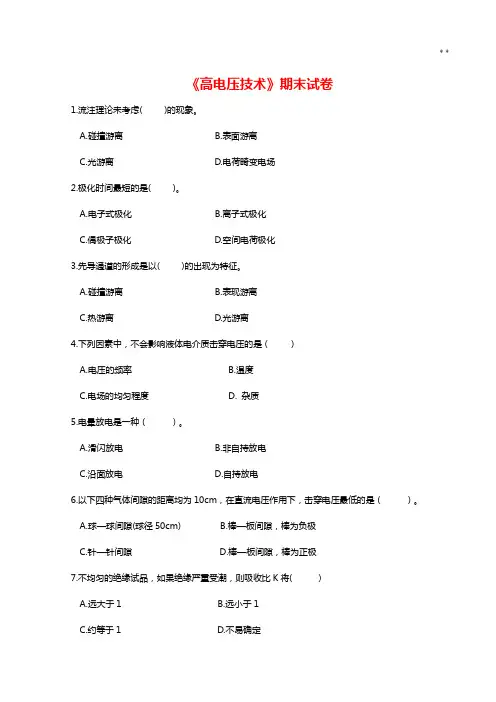

《高电压技术》期末试卷1.流注理论未考虑( )的现象。

A.碰撞游离B.表面游离C.光游离D.电荷畸变电场2.极化时间最短的是( )。

A.电子式极化B.离子式极化C.偶极子极化D.空间电荷极化3.先导通道的形成是以( )的出现为特征。

A.碰撞游离B.表现游离C.热游离D.光游离4.下列因素中，不会影响液体电介质击穿电压的是（）A.电压的频率B.温度C.电场的均匀程度D. 杂质5.电晕放电是一种（）。

A.滑闪放电B.非自持放电C.沿面放电D.自持放电6.以下四种气体间隙的距离均为10cm，在直流电压作用下，击穿电压最低的是（）。

A.球—球间隙(球径50cm)B.棒—板间隙，棒为负极C.针—针间隙D.棒—板间隙，棒为正极7.不均匀的绝缘试品，如果绝缘严重受潮，则吸收比K将( )A.远大于1B.远小于1C.约等于1D.不易确定8.雷击线路附近地面时，导线上的感应雷过电压与导线的（）A. 电阻率成反比B.悬挂高度成反比C.悬挂高度成正比D. 电阻率成正比二、填空题(本大题共9小题，每空1分，共18分)1.固体电介质电导包括_______电导和_______电导。

2.极不均匀电场中，屏障的作用是由于其对________的阻挡作用，造成电场分布的改变。

3.电介质的极化形式包括________、________、________和夹层极化。

4.气体放电现象包括_______和_______两种现象。

5.带电离子的产生主要有碰撞电离、______、______、表面电离等方式。

6.工频耐压试验中，加至规定的试验电压后，一般要求持续_______秒的耐压时间。

7.按绝缘缺陷存在的形态而言,绝缘缺陷可分为_______缺陷和______缺陷两大类。

8.在接地装置中，接地方式可分为________、________、________。

9.输电线路防雷性能的优劣主要用________和_________来衡量。

三、判断题(本大题共5小题，每小题2分，共10分)在每小题的括号内对的打“√”，错的打“×”。

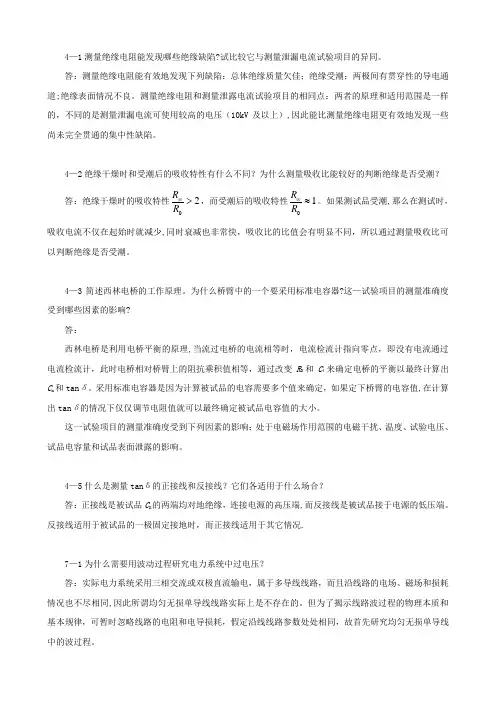

4—1测量绝缘电阻能发现哪些绝缘缺陷?试比较它与测量泄漏电流试验项目的异同。

答：测量绝缘电阻能有效地发现下列缺陷：总体绝缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通道;绝缘表面情况不良。

测量绝缘电阻和测量泄露电流试验项目的相同点：两者的原理和适用范围是一样的，不同的是测量泄漏电流可使用较高的电压（10kV 及以上）,因此能比测量绝缘电阻更有效地发现一些尚未完全贯通的集中性缺陷。

4—2绝缘干燥时和受潮后的吸收特性有什么不同？为什么测量吸收比能较好的判断绝缘是否受潮？ 答：绝缘干燥时的吸收特性02R R ∞>，而受潮后的吸收特性01R R ∞≈。

如果测试品受潮,那么在测试时，吸收电流不仅在起始时就减少,同时衰减也非常快，吸收比的比值会有明显不同，所以通过测量吸收比可以判断绝缘是否受潮。

4—3简述西林电桥的工作原理。

为什么桥臂中的一个要采用标准电容器?这—试验项目的测量准确度受到哪些因素的影响?答：西林电桥是利用电桥平衡的原理,当流过电桥的电流相等时，电流检流计指向零点，即没有电流通过电流检流计，此时电桥相对桥臂上的阻抗乘积值相等，通过改变R 3和C 4来确定电桥的平衡以最终计算出C x 和tan δ。

采用标准电容器是因为计算被试品的电容需要多个值来确定，如果定下桥臂的电容值,在计算出tan δ的情况下仅仅调节电阻值就可以最终确定被试品电容值的大小。

这一试验项目的测量准确度受到下列因素的影响：处于电磁场作用范围的电磁干扰、温度、试验电压、试品电容量和试品表面泄露的影响。

4—5什么是测量tan δ的正接线和反接线？它们各适用于什么场合？答：正接线是被试品C X 的两端均对地绝缘，连接电源的高压端,而反接线是被试品接于电源的低压端。

反接线适用于被试品的一极固定接地时，而正接线适用于其它情况.7—1为什么需要用波动过程研究电力系统中过电压？答：实际电力系统采用三相交流或双极直流输电，属于多导线线路，而且沿线路的电场、磁场和损耗情况也不尽相同,因此所谓均匀无损单导线线路实际上是不存在的。

安全工器具使用管理办法目录1.主题内容与适用范围2.引用标准3.总则4.购置5.配置6.试验及检验7.使用与管理8.安全帽9.安全带10. 脚扣11. 绝缘手套12. 绝缘杆13. 绝缘隔板和绝缘罩14.电容型验电器15.核相器16.绝缘靴17.绝缘胶店18.接地线19.梯子20. 过滤式防毒面具（简称“防毒面具”）21. SF6气体检漏仪22.带电作业用具的使用管理23.奖惩24.附则附录一安全工具配置表附录二标示牌配置表附录三常用电气绝缘工具试验表附录四登高、起重工具试验标准表安全工器具使用管理办法1.主题内容与适用范围1.1 本办法规定了公司安全用具的购置、试验、使用管理规定。

1.2 本办法适用于公司所属各单位。

1.3 各级领导生产、电气、线路、调度、检修、运行、维护、施工及管理人员都应熟悉、掌握，并认真执行本办法。

2.引用标准中华人民共和国国家标准 GB 2811—89安全帽》中华人民共和国国家标准 GB 6095—85安全带》国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）国家电网公司电力生产事故调查规程国家电网公司电力农电事故调查统计规定国家电网公司安全工器具管理规定（试行）鲁电集团安【2001】119号文《山东电力集团公司反违章管理办法》3.总则安全用具是保障人身安全的最基本的工具，使用管理情况将直接关系到职工的生命安全，为确保安全生产的顺利进行，对安全用具的购置、配备、保管、试验、使用报废等各环节加强管理是避免人身事故的有效手段。

4.购置4.1 安全用具由公司安监部负责考察、确定厂家，物质公司购置，严禁质量低劣产品进入我公司。

4.2 安全用具的选型、选厂，必须在电力工业电力安全工器具质量监督检验检测中心公布的电力安全工器具生产厂家检验合格的产品名单中，采取招标的方式采购，新购产品必须具有以下证件，否则不与定货。

①生产许可证和编号；②出厂试验合格证；③鉴定证书；④使用说明书。

静电学第4-1部分：特定应用中的标准试验方法地板覆盖物和装配地板的电阻1范围本文件作为GB/T37977系列中特定应用中的标准试验方法部分，规定了104Ω~1013Ω电阻范围内确定各种地板覆盖物和已装配地板的电阻的试验方法，包括对地电阻、点对点电阻和垂直电阻。

在规定环境条件下进行的实验室评估试验可用于分级或质量管理。

在不受控环境条件下对已装配地板进行的试验可用于评估安装是否合格或作为正在使用的系统验证试验的一部分。

注：虽然本文件不包括人身安全要求，但规定的试验方法中涉及到的地板覆盖物在所有工作场所的使用，均应受当地相关法律法规在人员健康和安全方面的管制。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

ISO1957机制铺地织物用于物理试验的试样的选取和截取（Machine-made textile floor coverings-Selection and cutting of specimens for physical tests）3术语和定义下列术语和定义适用于本文件。

验收测试acceptance testing安装地板后立即进行试验或客户预先对样品初始符合性试验、在客户初步验收前对生产样品进行试验。

几何平均值geometric meann个数值的n次方根，。

接地点groundable point位于地板覆盖层上，便于将地板覆盖层接地。

绝缘材料insulating material垂直电阻大于1014Ω的材料。

实验室评估laboratory evaluations在可控的实验室条件下开展的测量。

对地电阻resistance to ground在地与接地点之间测量得到的电阻，且单电极置于使用面。

点对点电阻point-to-point resistance两个电极均置于使用面测量得到的电阻。

供配电技术习题集及答案-第四章4-1如何确定⼯⼚的供配电电压?供电电压等级有0.22 KV , 0.38 KV ,6 KV ,10 KV ,35 KV ,66 KV ,110 KV,220 KV配电电压等级有10KV ,6KV ,380V/220V供电电压是指供配电系统从电⼒系统所取得的电源电压.究竟采⽤哪⼀级供电电压,主要取决于以下3个⽅⾯的因素.电⼒部门所弄提供的电源电压.企业负荷⼤⼩及距离电源线远近.企业⼤型设备的额定电压决定了企业的供电电压.配电电压是指⽤户内部向⽤电设备配电的电压等级.有⾼压配电电压和低压配电电压.⾼压配电电压通常采⽤10KV或6KV,⼀般情况下,优先采⽤10KV⾼压配电电压.低压配电电压等级为380V/220V,但在⽯油.化⼯及矿⼭(井)场所可以采⽤660V的配电电压. 4—2 确定⼯⼚变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满⾜⽤电负荷对可靠性的要求。

在⼀⼆级负荷的变电所中，选择两台主变压器，当在技术上，经济上⽐较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷⽐较⼤的宜采⽤经济运⾏⽅式的变电所，技术经济合理时可采⽤两台主变压器c 三级负荷⼀般选择⼀台猪变压器，负荷较⼤时，也可选择两台主变压器。

（2）变压器容量的确定装单台变压器时，其额定容量SN应能满⾜全部⽤电设备的计算负荷Sc,考虑负荷发展应留有⼀定的容量裕度,并考虑变压器的经济运⾏,即SN>=(1.15~1.4)Sc装有两台主变压器时,其中任意⼀台主变压器容量)SN应同时满⾜下列两个条件:a 任⼀台主变压器运⾏时,应满⾜总计算负荷的60%~70%的要求,即SN=(0.6~0.7)Scb 任⼀台变压器单独运⾏时,应能满⾜全部⼀⼆级负荷Sc(I+II)的要求,即SN>=Sc(I+II)4-4 ⾼压少油断路器和⾼压真空断路器各⾃的灭弧介质是什么？⽐较其灭弧性能，各适⽤于什么场合？⾼压少油断路器的灭弧介质是油。

《电气设备绝缘性能检测施工方案》一、项目背景随着现代工业的快速发展，电气设备在各个领域得到了广泛应用。

电气设备的安全运行对于生产和生活至关重要，而绝缘性能是确保电气设备安全运行的关键因素之一。

为了及时发现电气设备的绝缘缺陷，预防电气事故的发生，特制定本电气设备绝缘性能检测施工方案。

本项目涉及多个工业厂区和商业建筑的电气设备绝缘性能检测，包括变压器、开关柜、电缆、电机等。

这些电气设备的运行环境复杂，长期运行可能导致绝缘性能下降，存在安全隐患。

通过本次检测，旨在准确评估电气设备的绝缘状况，为设备的维护和更新提供依据。

二、施工步骤1. 检测前准备（1）收集电气设备的相关资料，包括设备型号、规格、运行参数、维护记录等。

（2）制定检测计划，确定检测的时间、地点、设备范围和检测方法。

（3）准备检测所需的仪器设备，如绝缘电阻测试仪、高压试验设备、接地电阻测试仪等，并确保仪器设备的准确性和可靠性。

（4）对检测人员进行培训，使其熟悉检测方法、操作规程和安全注意事项。

2. 现场检测（1）外观检查对电气设备进行外观检查，查看设备是否有破损、变形、腐蚀等情况，检查设备的接线是否牢固、正确。

（2）绝缘电阻测试使用绝缘电阻测试仪对电气设备的绝缘电阻进行测试。

测试时，将测试仪的两个测试电极分别连接到设备的带电部分和接地部分，按照测试仪的操作说明进行测试。

测试结果应符合国家相关标准和设备技术要求。

（3）耐压试验对于重要的电气设备，如变压器、开关柜等，进行耐压试验。

耐压试验是在设备的绝缘上施加一定的高电压，以检验设备的绝缘强度。

耐压试验应按照国家相关标准和设备技术要求进行，试验过程中应密切观察设备的情况，如有异常应立即停止试验。

（4）接地电阻测试对电气设备的接地电阻进行测试，以确保设备的接地良好。

测试时，将接地电阻测试仪的两个测试电极分别连接到设备的接地极和大地，按照测试仪的操作说明进行测试。

测试结果应符合国家相关标准和设备技术要求。

一、实验目的1. 理解直流高压电源的工作原理和组成。

2. 掌握直流高压电源的设计、搭建和调试方法。

3. 学习直流高压电源在电气设备中的应用。

4. 熟悉直流高压电源的安全操作规程。

二、实验原理直流高压电源是将低电压直流电源通过升压电路转换成高电压直流电源的装置。

其主要组成部分包括：整流电路、滤波电路、稳压电路和升压电路。

1. 整流电路：将交流电转换为脉动的直流电，常用的整流电路有半波整流、全波整流和桥式整流等。

2. 滤波电路：滤除整流电路输出的脉动直流电中的纹波，常用的滤波电路有电容滤波、电感滤波和RC滤波等。

3. 稳压电路：使输出的直流电压保持稳定，常用的稳压电路有串联稳压、并联稳压和开关稳压等。

4. 升压电路：将整流滤波后的直流电压升高到所需的高电压，常用的升压电路有变压器升压、倍压电路和自激振荡器等。

三、实验器材1. 直流高压电源实验装置一套2. 数字多用表3. 电压表4. 电流表5. 电阻6. 电容7. 二极管8. 变压器9. 滤波电容10. 稳压二极管四、实验步骤1. 搭建电路：根据实验要求，按照实验原理图搭建直流高压电源实验电路。

2. 连接仪器：将数字多用表、电压表、电流表等仪器连接到实验电路中。

3. 调试电路：调整电路参数，使电路输出符合要求的高压直流电压。

4. 测试电路：测量电路的输出电压、电流和纹波等参数，分析电路性能。

5. 记录数据：将实验数据记录在实验报告中。

五、实验结果与分析1. 电路搭建：根据实验原理图，成功搭建了直流高压电源实验电路。

2. 电路调试：通过调整电路参数，使电路输出符合要求的高压直流电压。

3. 电路测试：- 输出电压：根据实验要求，电路输出电压达到3000V。

- 输出电流：根据实验要求，电路输出电流达到1mA。

- 纹波：根据实验要求，电路输出纹波小于1%。

4. 数据分析：- 通过实验数据可以看出，所搭建的直流高压电源实验电路能够满足实验要求。

- 电路输出电压、电流和纹波等参数符合预期，说明电路设计合理，调试方法正确。

电工4级试题库（含答案）一、单选题（共79题，每题1分，共79分）1.交流电压的量程有 10V，( )，500V，三档。

用毕应将万用表的转换开关转到高电压档，以免下次使用不慎而损坏电表。

A、100VB、380VC、250VD、220V正确答案：A2.X6132 型万能铣床工作台向下移动时，将( )扳到“断开”位置，SA1—1 闭合，SA1—2 断开，SA1—3 闭合。

A、SA1B、SA2C、SA3D、SA4正确答案：A3.桥式起重机支架悬吊间距约为( )。

A、5mB、2.5mC、1.5mD、0.5m正确答案：C4.较复杂机械设备开环调试时，应用示波器检查整流变压器与同步变压器二次侧相对( )、相位必须一致。

A、相序B、顺序C、超前量D、次序正确答案：A5.劳动者的基本权利包括( )等。

A、提请劳动争议处理B、请假外出C、提高职业技能D、完成劳动任务正确答案：A6.MGB1420 万能磨床电动机空载通电调试时，将 SA1 开关转到“开”的位置，中间继电器 KA2接通，并把调速电位器接入电路，慢慢转动 RP1 旋钮，使给定电压信号( )。

A、逐渐上升B、逐渐下降C、先上升后下降D、先下降后上升正确答案：A7.将变压器的一次侧绕组接交流电源，二次侧绕组与( )连接，这种运行方式称为( )运行。

A、负载B、满载C、空载D、过载正确答案：A8.对于每个职工来说，质量管理的主要内容有岗位的质量要求、( )、质量保证措施和质量责任等。

A、质量目标B、质量水平C、质量记录D、信息反馈正确答案：A9.电阻器反映导体对( )起阻碍作用的大小，简称电阻。

A、电阻率B、电流C、电动势D、电压正确答案：B10.X6132 型万能铣床进给运动时，升降台的上下运动和工作台的前后运动完全由操纵手柄通过行程开关来控制，其中，用于控制工作台向前和向下的行程开关是( )。

A、SQ3B、SQ1C、SQ2D、SQ4正确答案：A11.正弦量的平均值与最大值之间的关系正确的是( )。

实验二 晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ） 电压放大倍数beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
