可编辑修改精选全文完整版桩基钢筋笼加工及安装施工技术交底（一）钢筋笼下料、加工制作、连接、绑扎吊装必须严格按设计图纸及规范进行施工。
（二）材料要求1、桩基的所有钢筋、焊条、焊剂的牌号、性能及使用的其它钢材，必须符合设计要求和有关标准的规定。
进场钢筋须经试验室取样检测合格后方可投入使用。
钢筋骨架主筋的焊接必须用J502以上焊条，不同型号的焊条应分类存放。
2、、桩基主筋采用Φ28螺纹钢，主筋在切头时必须保证同节钢筋笼中主筋长度一致，以便于主筋准确连接；加强筋采用Φ28螺纹钢，设在主筋内侧，自上而下2m一道至钢筋笼底部，搭接长度严格控制符合图纸及规范要求；箍筋采用φ10盘条按图纸间距布置，与主筋梅花形点焊。
3、扎丝：可采用20号镀锌铁丝。
铁丝的切断长度要满足使用要求。
4、声测管：采用外径57mm钢管，在桩基钢筋笼内侧按设计要求布设检测钢管：桩径≥1.5m时，每桩按正方形布置四根；桩径小于1.5m时按等边三角形布置三根，每根自上而下成一竖直线条。
长度应高出桩顶20cm且通到桩底。
声测管于钢筋笼加劲筋内侧紧贴绑扎，在吊装时特别注意防止声测管弯曲。
下端用钢板封底焊牢，接头处应确保接缝紧密、不漏水。
声测管在每节安装过程中需灌入清水检验其是否渗漏，如发现应及时停止安装并将已渗漏声测管及时更换掉。
浇筑混凝土前，将管内灌满水，上口用塞子堵严实。
5、钢筋在运输、储存过程中，应防止锈蚀、污染和避免压弯。
装卸钢筋时不得从高处抛掷。
（三）钢筋存放、施工准备1、按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。
按钢筋绑扎顺序分类堆放，并对有锈蚀痕迹的钢筋进行清理。
2、核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。
3、当施工现场地下水位较高时，必须有排水及降水措施。
4、熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定下料长度、批数、顺序及施工方法。
钻孔灌注桩钢筋笼技术交底关键信息项：1、钢筋笼的规格与尺寸长度：＿___________________________直径：＿___________________________主筋数量及规格：＿___________________________箍筋间距及规格：＿___________________________ 2、材料要求钢筋种类：＿___________________________钢筋质量标准：＿___________________________ 3、制作工艺要求焊接方式及标准：＿___________________________弯曲度要求：＿___________________________4、运输与存放要求运输方式：＿___________________________存放环境：＿___________________________5、安装要求安装位置精度：＿___________________________连接方式及紧固程度：＿___________________________11 工程概述本协议旨在明确钻孔灌注桩钢筋笼制作、运输、安装等环节的技术要求和质量标准，确保施工过程的顺利进行和工程质量的可靠。
111 钻孔灌注桩的设计要求详细说明钻孔灌注桩的设计参数，包括桩的长度、直径、承载力要求等，以便钢筋笼的制作和安装与之相匹配。
112 钢筋笼在桩基础中的作用阐述钢筋笼对于增强桩身的强度、稳定性和抗变形能力的重要性。
12 钢筋笼的规格与尺寸121 明确钢筋笼的整体长度，应根据桩长和设计要求精确确定，长度误差应控制在允许范围内。
122 规定钢筋笼的直径，需考虑桩径、保护层厚度等因素，确保钢筋笼与桩孔的匹配。
123 详细列出主筋的数量、直径和间距，主筋应采用符合标准的钢筋，并按照设计要求进行布置。
124 说明箍筋的间距、直径和形式，箍筋应紧密围绕主筋，起到约束和增强的作用。
钻孔灌注桩钢筋笼技术交底一、工程概述本次施工的钻孔灌注桩项目位于_____，桩基础设计采用钻孔灌注桩，共计_____根。
灌注桩的直径为_____m，桩长为_____m。
钢筋笼作为灌注桩的重要组成部分，其制作和安装质量直接影响到桩基础的承载能力和稳定性。
二、施工准备1、技术准备（1）熟悉施工图纸和相关规范，明确钢筋笼的设计要求，包括钢筋的规格、型号、数量、间距等。
（2）制定详细的施工方案，并向施工人员进行技术交底。
2、材料准备（1）钢筋：选用符合设计要求的钢筋，其品种、规格、性能应符合现行国家标准的规定，并有出厂质量证明书和试验报告。
（2）焊条：焊条的型号应符合设计要求和现行有关标准的规定，其性能应符合现行国家标准的规定。
（3）铁丝：采用 20～22铁丝，铁丝的切断长度应满足使用要求。
3、主要机具设备（1）电焊机：根据钢筋的规格和焊接要求，选用合适的电焊机。
（2）钢筋切断机：用于切断钢筋。
（3）钢筋弯曲机：用于弯曲钢筋。
（4）吊车：用于吊运钢筋笼。
4、作业条件（1）场地平整：施工场地应平整，保证钢筋笼制作和安装的顺利进行。
（2）临时设施搭建：搭建好临时钢筋加工棚、仓库等设施。
（3）测量放线：根据设计图纸，放出桩位中心线，并做好标记。
三、钢筋笼制作1、钢筋加工（1）钢筋表面应洁净，使用前应将表面的油渍、漆皮、鳞锈等清除干净。
（2）钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直。
（3）钢筋的切断应根据钢筋的型号、直径、长度和数量，长短搭配，先断长料后断短料，尽量减少和缩短钢筋短头，以节约钢材。
（4）钢筋的弯曲成型应根据设计要求和钢筋的规格、型号进行，弯曲后的钢筋形状应正确，平面上没有翘曲不平现象。
2、钢筋笼的制作（1）钢筋笼应按照设计图纸的要求进行制作，主筋的间距、箍筋的间距、加强筋的间距应符合设计要求。
（2）主筋的焊接应采用双面焊，焊缝长度不应小于 5d（d 为主筋直径），焊缝宽度不应小于 08d，焊缝厚度不应小于 03d。
钻孔灌注桩钢筋笼制作及安装技术交底1. 引言钻孔灌注桩是一种广泛应用于建筑、桥梁、港口等工程领域的基础工程技术。
在施工过程中，钢筋笼的制作及安装是非常重要的环节，直接关系到整个钻孔灌注桩的质量和安全性。
本文档将详细介绍钻孔灌注桩钢筋笼的制作及安装技术要点和流程。
2. 钢筋笼制作2.1 材料准备首先，准备好所需的钢筋材料，包括螺纹钢筋、横纵向连接钢筋等。
根据设计要求和钻孔灌注桩的尺寸，确定所需钢筋的直径和长度，并进行清点和验收。
2.2 钢筋加工根据设计图纸和规范要求，采用切割机、弯曲机等工具对钢筋进行加工。
将钢筋按照一定长度加工，并采用弯曲机将其弯曲成设定的形状。
在加工过程中，要确保钢筋的强度和形状符合设计要求。
2.3 钢筋焊接与连接根据设计要求，对需要连接的钢筋进行焊接或机械连接。
焊接时，使用专业的电弧焊接设备，采用正常焊接工艺进行焊接，并进行必要的质量检验。
机械连接时，采用专业连接器件，确保连接牢固可靠。
2.4 钢筋笼装配根据钢筋笼的尺寸和形状要求，将加工好的钢筋进行装配。
将前述加工好的钢筋按照图纸要求进行组装，使用专业工具和固定件进行固定。
在装配过程中，要注意合理安排钢筋的相互位置和间距，保证钢筋笼的整体稳定性和强度。
3. 钢筋笼安装3.1 桩身准备在待施工的钻孔中，根据设计要求和施工方案，进行桩身的准备工作。
包括对钻孔进行清理、测量和检查等。
确保钻孔的几何尺寸和质量符合规范要求，可以正常容纳钢筋笼。
3.2 钢筋笼吊装根据施工方案和现场实际情况，采用起重机械将钢筋笼吊装至待施工的钻孔中。
在吊装过程中，要确保起重机械的稳定性和安全性，保证钢筋笼顺利下放，并正确安装。
3.3 钢筋笼位置调整将钢筋笼放置至钻孔中后，进行位置调整。
利用工具和设备将钢筋笼调整至设计要求的位置和方位。
在调整过程中，要谨慎操作，避免对钢筋笼和钻孔造成损坏。
3.4 钢筋笼固定确定钢筋笼位置后，进行固定。
根据施工方案采用专用工具和固定件，将钢筋笼牢固地固定在钻孔中。

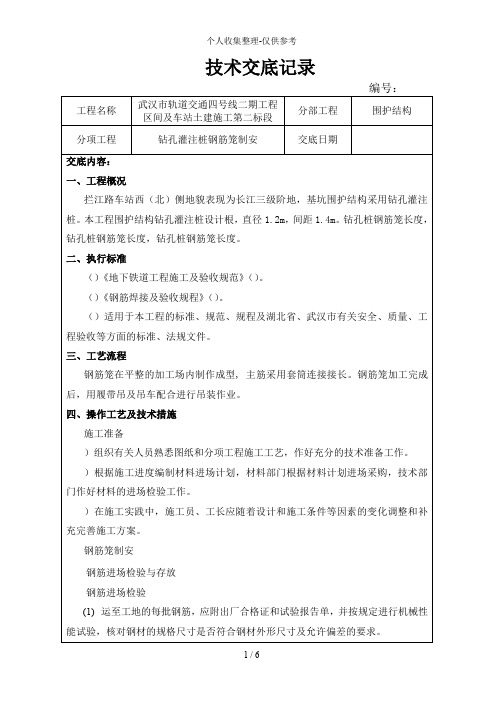

技术交底记录编号：工程名称武汉市轨道交通四号线二期工程区间及车站土建施工第二标段分部工程围护结构分项工程钻孔灌注桩钢筋笼制安交底日期交底内容：一、工程概况拦江路车站西（北）侧地貌表现为长江三级阶地，基坑围护结构采用钻孔灌注桩。
本工程围护结构钻孔灌注桩设计根，直径1.2m，间距1.4m。
钻孔桩钢筋笼长度，钻孔桩钢筋笼长度，钻孔桩钢筋笼长度。
二、执行标准（）《地下铁道工程施工及验收规范》（）。
（）《钢筋焊接及验收规程》（）。
（）适用于本工程的标准、规范、规程及湖北省、武汉市有关安全、质量、工程验收等方面的标准、法规文件。
三、工艺流程钢筋笼在平整的加工场内制作成型, 主筋采用套筒连接接长。
钢筋笼加工完成后，用履带吊及吊车配合进行吊装作业。
四、操作工艺及技术措施施工准备）组织有关人员熟悉图纸和分项工程施工工艺，作好充分的技术准备工作。
）根据施工进度编制材料进场计划，材料部门根据材料计划进场采购，技术部门作好材料的进场检验工作。
）在施工实践中，施工员、工长应随着设计和施工条件等因素的变化调整和补充完善施工方案。
钢筋笼制安钢筋进场检验与存放钢筋进场检验(1)运至工地的每批钢筋，应附出厂合格证和试验报告单，并按规定进行机械性能试验，核对钢材的规格尺寸是否符合钢材外形尺寸及允许偏差的要求。
(2)检验钢材的质量保证书是否与钢材上打印的记号相符合。
每批钢材必须具备生产厂方提供的材质证明书，写明钢材的炉号、钢号、化学成分和力学性能等，验收时应核对，检验各项指标。
(3)同一批号的钢筋，每进行一次抽样试验，检验钢筋的各项性能指标。
钢筋存放（）钢筋堆放时，应尽量减少钢筋的变形和锈蚀，钢筋堆放场地四周应有排水沟，雪天应用布遮盖。
（）堆放时在地上放置木楞，将钢筋放置在木楞上，每隔层放置木楞，木楞上下对齐，在同一垂直平面内。
（）在同一堆内上、下相邻的钢材须前后错开，以便在其端部固定标牌和编号。
（）不同品种、规格、型号、牌号、等级、批次、炉号的钢筋，应分别堆放以免混淆，并坚持日常维护保养。
钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。
由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。
为了确保施工安全，特进行以下安全技术交底。
一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。
2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。
对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。
合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。
3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。
主要设备包括钻机、泥浆泵、电焊机、起重机等。
检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。
4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。
钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。
5、人员准备施工人员应经过专业培训，具备相应的资质和技能。
特殊工种（如电工、焊工、起重工等）应持证上岗。
施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。
二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。
在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。
（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。
遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。
（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。
严禁在钻机运转时进行维修和保养。
（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。
下放钻具时，应缓慢、平稳，避免冲击孔底。
2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。
钻孔灌注桩钢筋笼技术交底一、引言钻孔灌注桩是一种常用的基础施工技术，其作为一种深基础形式，被广泛应用于土木工程、建筑项目中。
而钢筋笼作为钻孔灌注桩的主要构造部分，对于保证桩体的强度和稳定性具有重要作用。
因此，在钻孔灌注桩施工过程中，钢筋笼的技术交底显得尤为关键。
二、钻孔灌注桩钢筋笼的构造和材料选择1. 钢筋笼的构造钢筋笼主要由长钢筋和横向连接钢筋组成。
长钢筋的数量和直径根据工程要求设计，用于承受桩身所受的弯曲和拉力。
横向连接钢筋则用于固定长钢筋之间的位置，并增加整个钢筋笼的稳定性。
在设计钢筋笼时，应根据工程要求确定钢筋的种类、数量和直径，以及横向连接钢筋的间距和数量等。
2. 钢筋笼材料选择钢筋笼材料的选择应符合国家相关标准和工程设计要求。
一般情况下，钢筋笼采用普通碳素结构钢筋，强度等级为HRB400或以上。
根据需要，也可以采用高强度钢筋或预应力钢筋，但需要注明使用原因及其相关技术要求。
三、钢筋笼的制作和安装1. 钢筋笼的制作钢筋笼的制作应符合设计要求和相关施工规范。
首先，根据设计要求制定钢筋笼制作工艺，并准备相应的工具和设备。
其次，根据设计图纸和构造要求，将钢筋按照规定的长度和直径进行切割和弯制。
在制作过程中，要注意钢筋的准确位置和间距，以保证钢筋笼的稳定性和强度。
最后，对制作完成的钢筋笼进行检查和质量验收，确保其符合相关标准和要求。
2. 钢筋笼的安装钢筋笼的安装应在钻孔施工的同时进行。
首先，将钢筋笼通过钻孔下放到预定位置，并根据相关要求进行调整。
其次，通过使用适当的工具和设备，将钢筋笼垂直放置，并确保其与钻孔壁面之间的间隙满足施工要求。
最后，根据设计要求，在钢筋笼的顶端预留好预埋件或预留口，以便后续的灌注作业。
四、钢筋笼的质量控制1. 钢筋笼的检查在钢筋笼制作和安装过程中，应进行相应的检查和质量控制，以保证其质量和稳定性。
对于钢筋的质量，应检查其与设计要求的符合度、长度和直径的准确性，以及钢筋的弯曲是否符合要求。
监理单位：编号：
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
监理单位：编号：
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
监理单位：编号：
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
监理单位：编号：
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
监理单位：编号：
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
技术交底记录
注:1、本表适用于施工单位进行技术交底；
2、本表一式三份，交底后施工单位项目部、作业班组各留一份，报监理机构一份备案。
大杖子2号大桥钻孔灌注桩钢筋笼制作及安装技术交底一、编制目的明确钻孔灌注桩钢筋笼制作及安装施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求等，指导、规范作业施工，以保证施工安全、施工质量和环境保护。
二、编制依据《混凝土结构工程施工质量验收规范》（2010年版）《京沈施桥-164》《京沈桥通-16》《铁路混凝土工程钢筋机械连接技术暂行规定》三、技术要求3.1、本桥桩基为D=φ100cm、φ125cm两种，桩身纵向配筋分为通长。
3.2、钢筋采用HRB400钢筋和HPB300钢筋，施工时桩基钢筋的混凝土净保护层厚度不得小于70mm。
3.3、施工承台之前需逐桩进行检测。
3.4、基桩钢筋笼设加强箍筋以利吊装，沿钢筋笼长度每隔2m设置混凝土块4块，沿桩身均匀分部，垫块为圆形，半径为7.5cm，与桩身混凝土同号，圆块中心穿钢筋并与桩身钢筋焊接固定。
混凝土块与钢筋笼密贴并连接牢固。
确保钢筋笼均匀对称于桩孔后，方可灌注混凝土四、施工程序及工艺流程4.1 施工程序主要施工程序为;施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。
4.2 工艺流程平整硬化、大棚搭设↓台模、模具放样施工↓钢筋检验、试验、报验→钢筋放样、下料声测管报验、安装→钢筋笼分节加工--→钢筋笼报检钢筋笼底节吊装第二节吊装对位、效验钢筋笼上下节焊接连接--→焊接质量检验、报检吊放最后一节并定位桩长大于L≥15m长加工流程图五、施工要求5.1 钢筋储存5.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。
5.1.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于100mm，应加以遮盖。
5.1.3检验合格的判定标准：如有一个试样一项指标不合格，则应另取双倍数量的试样进行复检，如仍有一个试样不合格，则该批钢筋判为不合格。
大杖子2号大桥钻孔灌注桩钢筋笼制作及安装技术交底一、编制目的明确钻孔灌注桩钢筋笼制作及安装施工作业的工艺流程、操作要点、工艺标准及安全质量和环水保要求等，指导、规范作业施工，以保证施工安全、施工质量和环境保护。
二、编制依据《混凝土结构工程施工质量验收规范》（2010年版）《京沈施桥-164》《京沈桥通-16》《铁路混凝土工程钢筋机械连接技术暂行规定》三、技术要求3.1、本桥桩基为D=φ100cm、φ125cm两种，桩身纵向配筋分为通长。
3.2、钢筋采用HRB400钢筋和HPB300钢筋，施工时桩基钢筋的混凝土净保护层厚度不得小于70mm。
3.3、施工承台之前需逐桩进行检测。
3.4、基桩钢筋笼设加强箍筋以利吊装，沿钢筋笼长度每隔2m设置混凝土块4块，沿桩身均匀分部，垫块为圆形，半径为7.5cm，与桩身混凝土同号，圆块中心穿钢筋并与桩身钢筋焊接固定。
混凝土块与钢筋笼密贴并连接牢固。
确保钢筋笼均匀对称于桩孔后，方可灌注混凝土四、施工程序及工艺流程4.1 施工程序主要施工程序为;施工准备→台具模具制作→钢筋笼分节加工→声测管安制→钢筋笼底节吊放→第二节吊放→校正、焊接→最后节定位。
4.2 工艺流程↓↓→↓→--→↓↓↓--→↓桩长大于L≥15m长加工流程图五、施工要求5.1 钢筋储存5.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。
5.1.2钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于100mm，应加以遮盖。
5.1.3检验合格的判定标准：如有一个试样一项指标不合格，则应另取双倍数量的试样进行复检，如仍有一个试样不合格，则该批钢筋判为不合格。
5.2 钢筋的除锈5.2.1 加工方法钢筋均应清除油污和捶打能剥落的浮皮、铁锈。
大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。
5.2.2注意事项及质量要求如除锈后钢筋表面有严重的麻坑、斑点等。
已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。
5.3 钢筋配料整形5.3.1 配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。
调直可采用冷拉或调直机调直冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直，采用冷拉法调直时应匀速慢拉，Ⅰ级钢筋冷拉率应≦2﹪，牌号钢筋冷拉率应≦1﹪.用调直机调直钢筋时，表面伤痕不应使截面面积减少5﹪以上。
调直后的钢筋应平直、无局部弯折，冷拔低碳钢筋表面不得有明显擦伤。
应当注意：冷拔低碳钢丝经调直机调直后，其抗拉清强度一般要降低10﹪～15﹪，使用前要加强检查，按调直后的抗拉强度选用。
5.4 钢筋下料5.4.1 下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。
5.4.2钢筋弯曲成型前，应根据配料表要求长度分别截断，通常用钢筋切断机进行。
在缺乏设备时，可用断丝钳、手动液压切断，对直径40mm以上的钢筋，可用氧乙块焰切断。
在钢筋切断前，现在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断。
5.4.3应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料。
后断短料，一减少短头和损耗。
避免用短尺量长料，防止产生累计误差，应在工作台上标出尺寸、刻度，并设置控制断料尺寸用的挡板。
切断过程中如发现劈裂、缩头或严重的弯头等，必须切除，切断后钢筋断口不得有马蹄形或起弯等现象，钢筋长度偏差不得小于±10mm5.4.4钢筋半成品宜在加工棚内集中加工。
5.5 钢筋的弯曲成型5.5.1 加工方法钢筋的弯曲成型多用弯曲机进行，在缺乏设备或少量钢筋加工时，可用手工弯曲成型，系在成型台上用摇扳子每次弯4～8根直径8mm以下钢筋，或用扳铁扳和扳子。
可弯直径32mm以下钢筋，当弯直径28mm以下钢筋时，可用两个扳柱加不同厚度钢套，钢筋扳子口直径应比钢筋直径大2mm。
曲线钢筋成型，可在原钢筋弯曲机的工作中央，放置一个十字架和钢套，另在工作盘四个孔内插上短轴和成型钢套与中央钢套相切，钢套尺寸根据钢筋曲线形状选用，成型时钢套起顶弯作用，十字架则协助推进。
螺旋形钢筋成型，小直径可用手摇滚筒成型；较粗钢筋。
可在钢筋弯曲机的工作盘上设一个型钢制成的加工圆盘，盘外直径相当于需加工螺旋筋的内径，插孔相当于弯曲机扳柱间距，使用时将钢筋一头固定，即可按一般钢筋弯曲加工方法弯成所需的螺旋形钢筋。
钢筋的弯制和末端弯钩均应符合设计要求。
箍筋的末端应作弯钩，当弯钩的形式为180°，弯曲直径应大于受力钢筋直径且不小于箍筋直径的2.2倍；弯钩平直部分的长度，不应小于箍筋直径的120倍。
六、注意事项及质量要求钢筋弯曲时应将个弯曲点位置划出，划线尺寸应根据不同弯曲角度和钢筋直径扣除钢筋弯曲调直值。
划线应在工作台上进行，如无划线台而直接以尺度量化线时，应使用长度适当的木尺接量，以防发生差错。
第一根钢筋弯曲成型后，应与配料表进行复核，复核要求后再成批加工。
成型后的钢筋要求形状正确，平面上浮无凹曲。
弯点处无裂缝。
其尺寸允许偏差为：全长±10mm，弯起钢筋起弯点位移20 mm，弯起钢筋的起弯高度±5mm，箍筋边长±5mm，箍筋边长±5mm。
6.1 钢筋的连接接头6.1.1 焊工必须经考试合格后持证上岗。
钢筋焊接前，必须根据施工条件进行试焊，确定工艺参数，试样数量应与检查验收每批抽样数量要求相同。
施工时，操作人员严格执行工艺参数，施工员、质量员对焊机参数、接头质量随机抽样，确保焊接过程监控到位，焊接接头检测由监理工程师见证抽样送检。
6.1.2钢筋电弧焊所用焊条牌号应复核设计要求，其性能应符合现行国家标准《碳钢焊条》（GB/T5117-1995）或《低合金钢焊条》（GB/T5118-1995）的规定。
6.1.3 主筋焊接接头的设置要避开弯曲处，距弯曲点的距离不得小于10d，同一根钢筋尽量少设接头。
6.2 钢筋笼加工成型6.2.1 加工钢筋笼胎具：用槽钢和钢板焊成组合胎具，每组胎具由底梁、底梁端部大样板、加强筋位置弧板三部分构成。
底梁采用两根槽钢，槽钢间距50cm左右，之间用钢筋或角钢焊接；底梁一端垂直焊接一块110cm×110 cm的钢板，厚不小于0.5mm；在大样板上用油漆绘出加强筋外轮廓及每根0主筋的位置；在底梁上按每节钢筋骨架加强箍筋数量和位置设立弧形板胎具，弧形板采用10 mm钢板，弧形板胎具按加强筋外缘弧长的三分之一长设置，弧形胎具上对应大样板主筋位置设置凹槽，校正无误后与底梁焊接。
将加强箍筋就位于每道弧板胎具的同侧，按弧形胎膜的凹槽摆焊主筋和箍筋，弧形胎膜上的主筋全部焊完后，滚动钢筋骨架至下一段三分之一弧，如此往复，直至全部焊完。
滚出钢筋骨架，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主筋上，点焊牢固，最后安装和固定声测管。
第一个骨架加工时，每焊完三分之一弧至下一段弧时，要与大样板上的主筋位置核对，焊完后，核对无误，可成批加工。
具备条件后可使用钢筋笼成型专用设备进行加工。
6.2.2 钢筋笼加工场地分节制作，根据具体吊装能力确定每节长度，加工必须按照钢筋配料单或技术交底进行，严禁随意、私自更改制作方式。
下料前，必须先进行拉直，然后对号加工下料，并分类标时排放。
钢筋笼制造在专用胎具上或台架上进行，钢筋的间距必须至少采用两个间距定位架来进行定位，禁止工人手扶固定间距，保证其主筋和箍筋的轴线、平顺度和间距符合设计要求规范误差要求。
6.2.3 螺旋筋的安装螺旋筋设置在主筋外侧，螺旋箍筋缠绕要紧密。
防止离鼓，采用绑扎或梅花形点焊与主筋连接成型。
螺旋筋与主筋连接先点焊在主筋上，然后用绑丝绑扎。
钢筋绑扎采用18～22号铁丝，绑丝采用一正一反交叉绑扎的方式，每一扎均要勒紧。
螺旋钢筋采用标准卡具进行安装和检查。
6.2.4加强筋设于主筋内侧，第一道加强筋距承台底40cm，最下一道设于钢筋底面以上10 cm，中间部分自上而下每2m一道，零数可在最下二段平均分配，但不得大于 2.5m。
加强筋与主筋的连接采用电弧焊，必须焊牢，要求严格控制电流大小，不得烧伤主筋。
6.3 钢筋笼出场报检成型后的钢筋笼自检合格后报监理验收，验收合格后挂牌置于场地处存放。
6.4 钢筋笼运输与现场堆放钢筋笼在搬运和吊装时，需做好保护措施避免钢筋笼变形。
吊装采用吊车，吊点设两个，在吊装过程中要轻吊轻放。
运输采用平板车运输至工点，用吊机将钢筋笼吊入孔中。
钢筋笼吊装入孔要将钢筋骨架中心与桩孔对中后插入孔内，下放过程中要保持钢筋笼垂直。
6.5 钢筋笼下沉与连接6.5.1 沉放时要采用逐段吊装逐段沉放的方法，已插入的钢筋笼，利用钢管或型钢通过其架立筋将该段承托临时固定。
上段钢筋笼由吊车临时吊住呈悬吊状态，上下两段对中使其成为一条直线后，找正主筋位置并利用吊坠由前后左右控制垂直度，调整完成后进行临时焊接，焊缝长度为10d。
焊接时间不超过2h，必要时，采用多人对称同时进行焊接。
电焊工要持证上岗，严禁漏焊。
6.5.2两节钢筋笼连接时，50﹪的钢筋接头需错开，错开长度不小于35d，并不小于50cm。
连接时，上下两节的钢筋笼主筋轴心必须对齐。
连接完成后，按要求补焊箍筋使其形成整体。
上下节对接完成后，拔掉承托用的钢管或型钢，继续沉放钢筋笼，为避免钢筋笼撞孔壁，要缓慢沉放，并将吊索置于钢筋笼轴线上，不使其摇晃。
6.5.3钢筋笼采用圆形水泥砂浆垫块或成品塑料块。
垫块对称布置且每圈不少于4处，竖向没2m布置一道。
检查合格后监理工程师会签隐蔽工程验收记录。
在钢筋笼上端均匀设置吊点，其吊点要有足够的强度和刚度，保证钢筋笼在起吊时不变形。
露出承台部分的钢筋均采用塑料包裹措施进行防护。
在孔口加强段竖向每1m对称布置一圈，每圈不少于四4个，保证主筋净保护层达到7cm的设计标准。
6.5.4钢筋笼入孔吊环必须保证4根，要根据控制平台标高位置，准确计算并确定长度及焊接位置，确保钢筋笼位置标高准确。
吊环钢筋的搭接长度及焊缝采用准焊缝。
固定钢筋笼的横担要有足够的强度及刚度，横担支点要平，卡环要牢。
杜绝钢筋吊环高程偏差、横担支点不平及卡环不牢造成钢筋笼整体倾斜及上浮的现象。
钢筋笼安放要对准孔位，其顶面标高和平面位置的误差均不得大于10cm就位后要牢固定位，以免在灌注混凝土过程中发生掉笼或浮笼现象。
七、综合接地设施安装每根桩设置1根最通长的主钢筋作为接地钢筋，并在制作钢筋笼时用红油漆标志，并采用包裹保护措施，桩基接地与承台接地圈筋采用“L”形式焊接，采用双面焊，长度不小于10d。
