实验一 集成运放的线性运算电路实验报告一、实验目的1．掌握运放运算电路的测量分析方法。
2．巩固集成运放几种典型运算电路的用法，掌握电路元、器件选择技巧。
二、实验仪器与设备1．模拟电路实验箱：包括本实验所需元器件； 2．双踪示波器1台； 3．万用电表1台。
三、实验原理1．反相求和运算电路图1-1为典型的反相求和运算电路，输出U o 与输入U I 有如下关系U O =−(R F R 1U I1+R F R 2U I2+R FR 3U I3)若设R 1=R 2=R 3=R F ，上式可简化为U O =−(U I1+U I2+U I3)图1-1 反相求和运算电路2．差分比例运算电路图1-2为差分比例运算电路，输出U o 与输入U I 有如下关系U O =−R FR(U I1−U I ′) 电路的输入电阻为R i ≈2R图1-2 差分比例运算电路四、实验内容与步骤1．反相求和运算电路实验（1）按照图1-1连接电路；（2）调节实验箱上的可调电阻器，在0～1.5V范围内分别为U I1、U I2、U I3选择一组给定值；（3）测量输入电压U I1、U I2、U I3和输出电压U o，将测量结果填入下表中；2．差动比例运算电路实验（1）按图1-2连接电路电路，接通电源；（2）按下表在输入端加上直流电压，测量对应的输出电压，填入表中，并与计算值比四、预习要求1．复习第1单元有关内容；2．下载或绘制实验记录表；3．预习双踪示波器的使用方法五、实验报告要求1．填写实验表格；2．进行实验小结；3．上传实验报告。

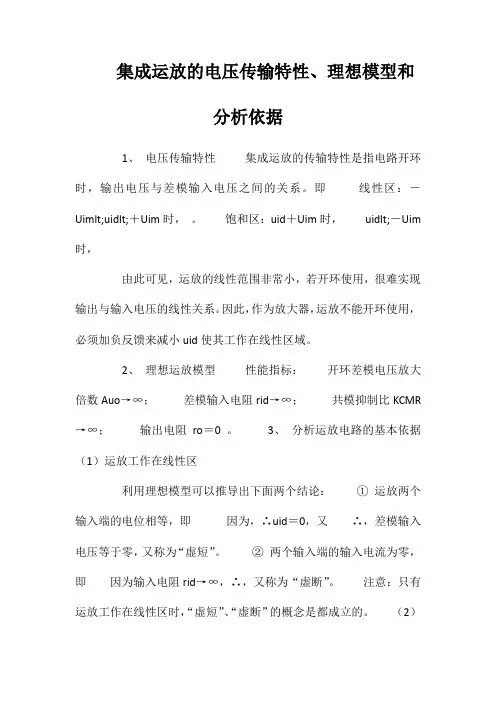

集成运放的电压传输特性、理想模型和
分析依据
1、电压传输特性集成运放的传输特性是指电路开环时，输出电压与差模输入电压之间的关系。
即线性区：－Uimlt;uidlt;＋Uim时，。
饱和区：uid＋Uim时，uidlt;－Uim 时，
由此可见，运放的线性范围非常小，若开环使用，很难实现输出与输入电压的线性关系。
因此，作为放大器，运放不能开环使用，必须加负反馈来减小uid使其工作在线性区域。
2、理想运放模型性能指标：开环差模电压放大倍数Auo→∞；差模输入电阻rid→∞；共模抑制比KCMR →∞；输出电阻ro＝0 。
3、分析运放电路的基本依据（1）运放工作在线性区
利用理想模型可以推导出下面两个结论：①运放两个输入端的电位相等，即因为，∴uid＝0，又∴，差模输入电压等于零，又称为“虚短”。
②两个输入端的输入电流为零，即因为输入电阻rid→∞，∴，又称为“虚断”。
注意：只有运放工作在线性区时，“虚短”、“虚断”的概念是都成立的。
（2）
运放工作在非线性区“虚短”的概念不成立，但“虚断”的概念仍然成立。
当时，uo＝＋Uom ；当时，uo＝＋Uom 。
（3）理想模型的电压传输特性。
集成运放内部电路原理
集成运算放大器（简称集成运放）是一种将多个电子器件集成在一块单晶硅芯片上的电子器件。
其内部电路原理如下：
1. 输入级：由差分式放大电路组成，利用其对称性可提高电路性能。
2. 中间电压放大级：主要作用是提高电压增益，由多级放大电路组成。
3. 输出级电压增益为1，但为负载提供功率。
此外，集成运放的电路中还包括偏置电路，用于提供偏置电压以及对输入信号交流成分进行放大。
输入信号首先经过隔直电容过滤其直流成分，然后通过直流偏置信号进行放大。
反馈电阻和反向端电阻用于确定放大倍数。
整个电路具有同相输入端P、反相输入端N和输出端O。
当P端加入电压信号时，O端输出同相的电压信号；N端加入电压信号时，O端输出反相的电压信号。
此外，该电路还可以抑制共模信号，当输入信号中含有共模噪声时，将被抑制。
以上信息仅供参考，如需了解更多信息，建议查阅集成运放相关书籍或咨询专业人士。
一、实验目的1. 理解集成运算放大器（运放）的基本原理和特性。
2. 掌握集成运放的基本线性应用电路的设计方法。
3. 通过实验验证运放在实际电路中的应用效果。
4. 了解实验中可能出现的误差及分析方法。
二、实验原理集成运算放大器是一种高增益、低噪声、高输入阻抗、低输出阻抗的直接耦合多级放大电路。
它广泛应用于各种模拟信号处理和产生电路中。
本实验主要研究运放的基本线性应用电路，包括比例、加法、减法、积分、微分等运算电路。
三、实验仪器与器材1. 集成运放（如LM741）2. 模拟信号发生器3. 示波器4. 数字多用表5. 电阻、电容等电子元件6. 面包板四、实验内容1. 反相比例运算电路(1) 设计电路：根据实验要求，搭建一个反相比例运算电路，其中输入电阻R1和反馈电阻Rf的比值决定了放大倍数A。
(2) 实验步骤：a. 连接电路，确保无误。
b. 输入一定频率和幅值的正弦信号，观察输出波形。
c. 改变输入信号幅度，记录输出波形。
d. 计算放大倍数，并与理论值进行比较。
2. 同相比例运算电路(1) 设计电路：搭建一个同相比例运算电路，其中输入电阻R1和反馈电阻Rf 的比值决定了放大倍数A。
(2) 实验步骤：a. 连接电路，确保无误。
b. 输入一定频率和幅值的正弦信号，观察输出波形。
c. 改变输入信号幅度，记录输出波形。
d. 计算放大倍数，并与理论值进行比较。
3. 加法运算电路(1) 设计电路：搭建一个加法运算电路，实现两个输入信号的求和。
(2) 实验步骤：a. 连接电路，确保无误。
b. 输入两个不同频率和幅值的正弦信号，观察输出波形。
c. 改变输入信号幅度，记录输出波形。
d. 验证输出波形为两个输入信号的相加。
4. 减法运算电路(1) 设计电路：搭建一个减法运算电路，实现两个输入信号的相减。
(2) 实验步骤：a. 连接电路，确保无误。
b. 输入两个不同频率和幅值的正弦信号，观察输出波形。
c. 改变输入信号幅度，记录输出波形。
集成运放的应用实验报告《集成运放的应用实验报告》在电子电路中，集成运放是一种非常重要的器件，它广泛应用于放大、滤波、积分、微分等电路中。
本文将通过实验报告的形式，介绍集成运放的应用实验，以及实验结果和分析。
实验目的：1. 了解集成运放的基本特性和工作原理；2. 掌握集成运放在放大电路中的应用；3. 掌握集成运放在滤波电路中的应用；4. 掌握集成运放在积分、微分电路中的应用。
实验原理：集成运放是一种高增益、高输入阻抗、低输出阻抗的电子器件，常用符号为“△”，具有一个非常大的开环增益。
在实际应用中，集成运放通常被连接在反馈电路中，以实现各种功能的电路。
实验内容：1. 集成运放的基本特性实验：测量集成运放的输入偏置电压、输入偏置电流、共模抑制比等参数；2. 集成运放的放大电路实验：设计并搭建一个非反相放大电路，测量放大倍数和频率响应；3. 集成运放的滤波电路实验：设计并搭建一个低通滤波电路和高通滤波电路，测量频率响应和滤波特性；4. 集成运放的积分、微分电路实验：设计并搭建一个积分电路和微分电路，测量输入输出波形。
实验结果和分析：1. 集成运放的基本特性实验结果表明，输入偏置电压较小，输入偏置电流较小，共模抑制比较高，符合理论预期；2. 非反相放大电路实验结果表明，放大倍数与理论计算值基本吻合，频率响应符合预期；3. 低通滤波电路和高通滤波电路实验结果表明，频率响应和滤波特性符合预期；4. 积分电路和微分电路实验结果表明，输入输出波形符合积分和微分的特性。
结论：通过本次实验，我们深入了解了集成运放的基本特性和应用，掌握了集成运放在放大、滤波、积分、微分电路中的应用方法和技巧，为今后的电子电路设计和应用打下了坚实的基础。
同时也加深了对集成运放工作原理的理解，为进一步深入学习和研究提供了重要的实验基础。
集成运放的实验报告集成运放的实验报告引言集成运放（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，广泛应用于模拟电路和信号处理领域。
本实验旨在通过实际操作和测量，深入了解集成运放的基本特性和应用。
实验一：集成运放的基本特性1.1 集成运放的引脚功能集成运放一般有8个引脚，分别是正输入端（+IN）、负输入端（-IN）、输出端（OUT）、正电源（VCC+）、负电源（VCC-）、偏置电压（VBIAS）、偏置电流（IBIAS）和电源地（GND）。
其中正输入端和负输入端是集成运放的主要输入端，输出端则是其主要输出端。
1.2 集成运放的放大倍数通过改变输入信号的幅度，可以观察到集成运放输出信号的变化。
在实验中，我们可以通过改变输入信号的幅度并测量输出信号的幅度，计算出集成运放的放大倍数。
实验中我们可以使用示波器和函数发生器进行测量和调节。
实验二：集成运放的基本应用2.1 非反相放大电路非反相放大电路是集成运放最基本的应用之一。
通过将输入信号与集成运放的正输入端相连接，将负输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的放大。
2.2 反相放大电路反相放大电路也是集成运放的常见应用之一。
通过将输入信号与集成运放的负输入端相连接，将正输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号的反向放大。
2.3 比较器电路比较器电路是集成运放的另一种常见应用。
通过将输入信号与集成运放的正输入端或负输入端相连接，将另一输入端接地，输出信号与集成运放的输出端相连，可以实现输入信号与参考电压的比较。
实验三：集成运放的应用拓展3.1 滤波器电路滤波器电路是集成运放的重要应用之一。
通过将集成运放与电容和电感等元件相连接，可以实现对特定频率信号的滤波功能。
3.2 非线性电路非线性电路是集成运放的另一种应用拓展。
通过在集成运放的输入端或反馈回路中引入非线性元件，可以实现非线性信号的处理和调节。
集成运放的基本运算电路实验报告实验报告：集成运放的基本运算电路实验目的：1. 了解集成运放的基本原理和性质；2. 学习基本运算电路的设计和实现方法；3. 实验验证运算放大器的基本运算电路，包括反相放大器、非反相放大器、求和放大器和差分放大器。
实验器材：1. 集成运放（可以使用LM741等常见型号）；2. 电阻（包括不同阻值的固定电阻和可变电阻）；3. 电源（正负双电源，供应电压根据集成运放的需求确定）；4. 示波器；5. 信号源。
实验步骤：1. 反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
2. 非反相放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
3. 求和放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口连接到不同信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
4. 差分放大器的设计和实现：a. 准备电阻并连接电路，将集成运放的输入接口分别连接到两个信号源，输出接口连接示波器；b. 调整可变电阻的阻值，观察输出信号的变化，记录并分析结果。
实验结果：1. 反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
2. 非反相放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
3. 求和放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
4. 差分放大器实验结果：记录输入和输出信号的幅度和相位差，并绘制输入-输出特性曲线。
实验分析：1. 通过对实验结果的观察和分析，可以验证集成运放的基本运算电路的原理和性质。
2. 在实验中可以调整电阻的数值来改变放大倍数或增益，验证运算放大器的增益特性。
