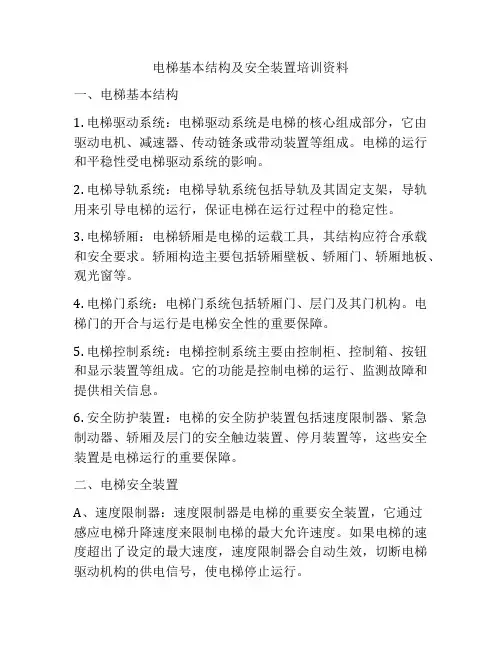

电梯基本结构及安全装置培训资料一、电梯基本结构1. 电梯驱动系统:电梯驱动系统是电梯的核心组成部分,它由驱动电机、减速器、传动链条或带动装置等组成。
电梯的运行和平稳性受电梯驱动系统的影响。
2. 电梯导轨系统:电梯导轨系统包括导轨及其固定支架,导轨用来引导电梯的运行,保证电梯在运行过程中的稳定性。
3. 电梯轿厢:电梯轿厢是电梯的运载工具,其结构应符合承载和安全要求。
轿厢构造主要包括轿厢壁板、轿厢门、轿厢地板、观光窗等。
4. 电梯门系统:电梯门系统包括轿厢门、层门及其门机构。
电梯门的开合与运行是电梯安全性的重要保障。
5. 电梯控制系统:电梯控制系统主要由控制柜、控制箱、按钮和显示装置等组成。
它的功能是控制电梯的运行、监测故障和提供相关信息。
6. 安全防护装置:电梯的安全防护装置包括速度限制器、紧急制动器、轿厢及层门的安全触边装置、停月装置等,这些安全装置是电梯运行的重要保障。
二、电梯安全装置A、速度限制器:速度限制器是电梯的重要安全装置,它通过感应电梯升降速度来限制电梯的最大允许速度。
如果电梯的速度超出了设定的最大速度,速度限制器会自动生效,切断电梯驱动机构的供电信号,使电梯停止运行。
B、安全触边装置:安全触边装置是轿厢和层门的门锁装置,它监测轿厢和层门的关闭情况,如果轿厢或层门未能完全关闭,安全触边装置会阻止电梯运行,保护乘客的安全。
C、停月装置:停月装置是电梯的一种安全装置,它能够保证电梯在到达地面楼层时准确停车,防止电梯超越地面楼层或者运行过程中发生撞击。
D、紧急制动器:紧急制动器是电梯的重要安全装置,当电梯发生故障或者意外时,紧急制动器能够快速制动电梯,防止电梯的坠落或者意外运行。
E、救援系统:救援系统是电梯的重要安全装置,主要包括电话通讯系统和紧急救援按钮等设备,它能够在电梯发生故障时及时联系相关部门和人员进行救援,保障乘客的安全。
三、电梯安全操作规程1. 乘客应当在轿厢内平稳停稳后再开门离开。
电梯安全管理培训课件Part 1 电梯结构的介绍Part 2 电梯相关的资质审查Part 3 电梯的安全管理Part 4 常见故障以及观念误区Part 5 电梯使用注意事项永久运输设备服务于建筑物内的若干特定的楼层的大型机械运输设备,也可称其为一种特殊的交通工具。
刚性轨道导轨、桁架在电梯运行在为轿厢和对重装置提供垂直或倾斜的导向、还起到安全制动时的支撑作用。
乘人或乘货乘客电梯、载货电梯、医用电梯、汽车电梯、杂物电梯、建筑施工电梯等。
电动机为动力动力设备,提供拖动装置的动力,也分为有齿轮与无齿轮,通过有无减速箱进行区分,力的传输也分为是否直接传动到曳引轮上,一般高速为无齿轮,低速为有齿轮。
机房包含曳引机、限速器、控制柜、电源箱、主机承重工字钢等。
井道包含轿厢系统、导轨、随行电缆、外呼信号线、导轨、平层系统、对重系统,安全监测信号采集器等。
底坑包含缓冲器、限速器返绳轮、导轨油料采集盒等。
电梯整体结构介绍1.曳引系统2.导向系统3.轿厢、对重4. 门系统5.安全保护系统6.电气控制系统上行超速保护夹绳器、对重安全钳2位置保护强迫减速开关限位开关极限开关墩底保护主要由缓冲器组成门锁保护主要由层门门锁与轿门电气联锁装置组成门安全保护主要由光电装置、电子检测装置、安全触板等组成超载保护主要由轿厢超载装置组成断相、错相保护相序保护继电器速度失控保护主要有限速器、安全钳组成应急救援保护应急照明和应急通话安全保护系统主要由速度失控保护、上行超速保护、位置保护等装置组成,保证电梯的安全使用,防止事故发生。
135 794 68维保资质施工资质施工及管理人员资质1234电梯生产、施工、维护过程中不可或缺的四个资质审查制造资质制造单位资质施工单位资质维保单位资质A级 技术参数不限B级 额定速度不大于2.5m/s、额定载重量不大于5t的乘客电梯、载货电梯、液压电梯、杂物电梯,以及所有技术参数等级的自动人行道和自动扶梯C级 额定速度不大于1.75m/s、额定载重量不大于3t的乘客电梯、载货电梯,以及所有技术参数等级的杂物电梯、自动人行道和提升高度不大于6m的自动扶梯A级 技术参数不限B级 额定速度不大于2.5m/s、额定载重量不大于5t的乘客电梯、载货电梯、液压电梯、杂物电梯,以及所有技术参数等级的自动人行道和自动扶梯C级 额定速度不大于1.75m/s、额定载重量不大于3t的乘客电梯、载货电梯,以及所有技术参数等级的杂物电梯、自动人行道和提升高度不大于6m的自动扶梯A级 技术参数不限B级 额定速度不大于2.5m/s、额定载重量不大于5t的乘客电梯、载货电梯、液压电梯、杂物电梯,以及所有技术参数等级的自动人行道和自动扶梯C级 额定速度不大于1.75m/s、额定载重量不大于3t的乘客电梯、载货电梯,以及所有技术参数等级的杂物电梯、自动人行道和提升高度不大于6m的自动扶梯施工人员资质T1 电梯机械安装维修T2 电梯电气安装维修T3 电梯司机制造资质施工资质维保资质根据国家对电梯特种设备的管理规定,电梯须由持有特种设备生产资质的厂家进行生产制造;而在施工中,由于施工资质划分为A、B、C三个级别,且施工人员作业操作证也存在着划分,维保阶段同理。
引言概述:正文内容:一、电梯的结构和工作原理1.电梯的结构组成电梯井道电梯轿厢及门系统电梯牵引系统电梯控制系统2.电梯的工作原理电梯的起升和停靠过程电梯的紧急制动系统电梯的平衡系统电梯的安全保护装置二、电梯的分类和用途1.电梯的分类根据使用场所的分类根据驱动方式的分类根据速度的分类根据载重量的分类2.电梯的用途住宅电梯商业电梯酒店电梯医院电梯工厂电梯三、电梯的维修与保养1.电梯维修的基本概念预防性维修紧急维修定期维护2.电梯维修的流程报修与问题诊断维修计划和工作安排维修执行和记录维修结果评估和控制3.电梯保养的重要性保持设备的正常运行提前发现潜在问题延长设备寿命提高电梯的运行效率四、电梯的安全管理1.电梯安全管理的法律法规电梯法电梯安全技术规范电梯维修管理规范2.电梯安全管理的关键环节安全隐患排查安全管理责任分工安全培训和教育紧急情况的应对措施3.常见的电梯安全事故及预防措施电梯乘坐事故电梯停运事故电梯维修事故防止电梯安全事故的措施五、电梯的未来发展趋势1.智能化技术在电梯领域的应用电梯自动运行系统电梯远程监控系统电梯故障预警系统2.节能环保技术在电梯领域的应用电梯能量回收技术电梯节能控制系统电梯节能材料的应用3.电梯行业的发展趋势电梯的多功能化发展电梯安全性能的提高电梯的个性化定制服务总结:通过本文,我们对电梯的基本知识进行了详细的介绍,包括电梯的结构、工作原理、分类和用途、维修与保养、安全管理以及未来的发展趋势。
深入了解电梯的基本知识,对于提高电梯的使用效率、维修效果以及确保乘客的安全十分重要。
希望通过本文的阐述,读者可以更好地理解电梯的运行原理和相关知识,从而更好地进行电梯的维护和管理工作。
电梯使用安全培训随着城市化进程的加快,电梯已经成为现代生活中不可或缺的一部分。
每天都有大量的人们在电梯里来回穿梭,因此电梯的安全使用变得尤为重要。
为了保障每位乘客的安全,我们有必要进行电梯使用安全培训,让大家都能正确使用电梯,减少事故的发生。
本文将从电梯的基本知识、安全操作、应急处理等方面,为大家详细介绍电梯使用安全培训。
一、电梯基本知识1.1 电梯的结构电梯主要由电动机、控制系统、钢丝绳和机舱等部分组成。
电梯机舱里面是用来运送人员和货物的地方,它由门、壁板、地板、天花板等构成。
运行电梯的关键部件是电梯驱动机,它由电动机、减速器、制动器等部分组成。
1.2 电梯的分类按用途可分为乘客电梯、货物电梯、自动扶梯和自动人行道等。
按驱动方式可分为液压电梯和曳引电梯。
曳引电梯是目前使用最广泛的电梯类型,它通过钢丝绳与电动机的配合实现运行。
1.3 电梯的安全装置为了保证电梯的安全运行,电梯上配备了多种安全装置,如限速器、冲缓器、门锁闭合器等。
其中,限速器是最为重要的安全装置之一,它在电梯超速时会自动刹车,保护电梯和乘客的安全。
二、电梯使用安全操作2.1 乘客上下电梯时的注意事项- 乘客在电梯门关闭前不要强行挤进电梯。
- 乘客在电梯门关闭时不要随意把手、头或其他物体伸入电梯门。
- 乘客上下电梯时要注意脚下,避免被电梯夹伤。
2.2 乘客在电梯内的注意事项- 乘客在电梯内不要乱摇乱晃,以免引起电梯异常。
- 乘客在电梯内不要故意跳跃或做出剧烈动作。
- 乘客在电梯内遇到卡顿或异响时,应及时按下紧急呼叫按钮,并配合保安人员的指挥。
2.3 乘客遇到电梯故障的处理- 如果电梯停电,乘客应保持镇定,等待救援人员的到来。
- 如果电梯卡顿,乘客应及时按下紧急呼叫按钮,保持联系,并等待救援。
- 如果电梯出现异响或异常情况,乘客应迅速确保自己和其他乘客的安全,及时向维修人员报告情况。
三、电梯应急处理3.1 电梯突发故障的快速解救- 当电梯出现突发故障时,乘客要保持镇定,按下紧急呼叫按钮,报告情况。
电梯安全培训一、电梯基本知识首先,进行电梯安全培训时,需要对电梯的基本知识进行全面了解。
包括电梯的结构、运行原理、电梯的安全装置以及电梯事故的原因等方面的知识。
只有了解了电梯的基本知识,才能更好地理解电梯的安全使用和维护。
1. 电梯的结构:电梯主要由电动机、钢缆、轮组、导轨、控制系统等组成。
了解电梯的结构,能够帮助人们更好地理解电梯的工作原理和安全装置。
2. 电梯的运行原理:电梯的运行主要依靠电动机提供动力,通过钢缆和轮组实现升降运动。
培训人员需要了解电梯的运行原理,以便在紧急情况下能够正确应对。
3. 电梯的安全装置:电梯在设计时设置了多种安全装置,包括超速保护器、限速器、制动器、紧急制动系统等,这些安全装置在电梯运行过程中起着至关重要的作用。
4. 电梯事故的原因:电梯事故的原因主要包括设备故障、操作失误、维护不到位等多种因素。
了解电梯事故的原因,能够帮助人们预防和避免电梯事故的发生。
二、电梯安全操作规程电梯安全培训还需要向人们介绍电梯的安全操作规程。
包括上下电梯时的注意事项、紧急情况下的自救方法、以及发生故障时的紧急处理措施等。
1. 上下电梯的注意事项:在上下电梯时,需要注意排队、有序上下,避免推挤和冲撞。
尤其对于老人、孩子和残疾人来说,更应该给予关注和帮助。
2. 紧急情况下的自救方法:在电梯遇到停电或其他紧急情况时,乘客需要保持冷静,按照指示操作紧急呼叫装置,并等待救援。
3. 故障时的紧急处理措施:当电梯发生故障时,乘客需要按照指示进行相应的紧急处理措施,包括如何操作手动救援装置、如何保持冷静等。
三、电梯安全故障排除由于电梯是一个复杂的机械设备,随着使用时间的增长,难免会出现各种故障。
因此,进行电梯安全培训时,还需要向人们介绍一些基本的故障排除方法,以便能够及时应对和处理电梯故障。
1. 常见故障及排除方法:包括电梯停电、门无法关闭、电梯卡死等各种常见故障以及相应的排除方法。
2. 紧急呼叫装置的使用:在电梯遇到紧急情况时,乘客需要知道如何正确操作紧急呼叫装置,以便及时向管理人员求救。
电梯安全知识培训内容目录一、电梯设备简介 21. 结构组成 22. 电梯的基本结构 23. 电梯的安全保护装置 34. 电梯可能发生的事故 3二、电梯运行原理与维修保养 41. 运行原理 42. 电梯的一般保养 5三、电梯紧急情况的应急处理 61. 盘车放人操作 62. 电梯湿水处理 63. 发生火灾、地震时处理7电梯的定义:电梯是由电力进行拖动,具有乘客或载货的轿厢,运行于垂直的或与垂直方向倾斜不大于15度角的两侧刚性导轨之间,运送乘客或货物的固定设备。
电梯设备简介1. 结构组成电梯有机房、轿厢、厅门、井道四个基本部分组成(1)机房部分,包括曳引机、限速器、控制柜、电源柜及排风设备;(2)轿厢部分,包括轿厢、安全钳、安全窗、自动开门机、平层装置、操纵箱等;(3)厅门部分,包括厅门、召唤按钮箱、层楼显示装置等;(4)井道部分,包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、随行电缆、限位装置、平衡链或平衡绳等2. 电梯的基本结构(1)曳引系统功能:输出动力,将电能转换为机械能,驱动轿厢运行。
组成:电动机、制动器、减速箱、曳引轮、曳引绳及导向轮。
(2)导向系统功能:限制轿厢和对重的自由度,控制轿厢和对重必须沿着导轨上下运行。
组成:导轨、导轨架、导靴。
(3)轿厢系统功能:是电梯的组成部分。
组成:轿厢架、轿厢体。
(4)门系统功能:是确保乘客安全出入厅门和轿门的出入口。
组成:门套、门扇、自动门锁、轿门以及开门机等。
(5)重量平衡系统功能:平衡轿厢的对重之间的重量差。
(平衡系数40%—50%,计算:额定载重× 1.7=对重重量)。
组成:对重架、对重块、补偿装置(超过30米要安装)。
(6)电力拖动系统功能:提供动力对电梯实行速度控制。
组成:曳引电动机、供电系统、电动机调速装置、速度反馈装置。
(7)电气控制系统功能:对电梯运行实行操纵和控制。
组成:操纵装置、楼层显示器、控制柜、平层装置等。
(8)安全保护系统功能:保证电梯安全使用和正常运行,防止和消除运行中的一切危及人身安全事故的发生。
电梯安全管理人员培训电梯安全是一个与人们生活息息相关的重要领域,电梯安全管理人员是保障电梯正常运行和安全使用的关键环节。
为了提高电梯安全管理人员的工作水平和安全意识,本次培训将重点介绍电梯安全管理的基本知识和技能,以及应对突发情况的应急处理方法。
一、电梯基本知识1. 电梯的分类和结构电梯按用途可分为客梯、货梯和病床电梯等;按驱动方式可分为液压式和曳引式电梯等。
电梯的结构包括轿厢、轿厢门、井道、门锁等部件。
2. 电梯的工作原理电梯通过电动机带动曳引机或液压系统来实现上下运行的原理。
同时还涉及到电梯控制系统、安全保护装置、紧急救援装置等相关技术。
3. 电梯的安全标识和操作规程电梯安全标识包括电梯号码、载重限制、维护电话等;操作规程包括正确的进入和离开电梯的方法、安全行为规范等。
二、电梯安全管理1. 电梯的保养与维修电梯需要定期保养和维修,保养包括轨道、井道、门扇等部件的清洁和润滑;维修包括部件更换和修理等。
2. 电梯事故的预防和处理电梯事故包括困人、坠落、起火等。
预防电梯事故的方法包括定期检查、严格执行操作规程和安全标识等;处理电梯事故的方法包括向乘客提供帮助、紧急救援和报警等。
3. 应急演练和救援技能电梯安全管理人员需要掌握电梯救援技能,即如何使用紧急救援设备和救援工具,如何进行乘客安全转移等。
同时还需要参与定期的应急演练,以提高应对突发情况的能力。
三、电梯安全管理的实施1. 电梯安全管理制度和责任制建立健全电梯安全管理制度,明确各级管理人员的责任和权限,确保电梯安全管理的落实和执行。
2. 电梯安全巡检和记录定期进行电梯安全巡检,记录巡检情况和发现的问题,并及时进行处理。
巡检内容包括轨道、门锁、救援设备等。
3. 电梯安全培训与宣传定期开展电梯安全培训和宣传活动,提高员工的安全意识和技能水平。
培训内容包括电梯基本知识、应急处理方法和安全防范措施等。
四、培训总结与反馈在整个培训过程中,电梯安全管理人员应认真学习和掌握相关知识和技能,提高安全意识和应急处理能力。
电梯安全使用培训一、电梯的基本知识1. 电梯的分类和结构(1)电梯按用途分为客运电梯和货运电梯,根据驱动方式可分为液压电梯和牵引电梯。
(2)电梯主要结构包括机房、轿厢和配重。
2. 电梯的运行原理电梯的运行依靠电动机或液压系统驱动轿厢上升或下降,同时通过安全装置和控制系统保证电梯的安全运行。
3. 电梯的安全装置(1)超速保护装置:一旦电梯速度超过正常范围,超速保护装置会将电梯制动,防止事故发生。
(2)紧急制动装置:在电梯发生故障或卡人时,紧急制动装置可以迅速将电梯停止,保障乘客安全。
(3)安全门锁装置:保证电梯在运行时不会意外打开门,确保乘客安全。
二、电梯的安全使用1. 乘客应注意的事项(1)严禁在电梯内吸烟、饮食、大声喧哗,以及在门缝中插手等行为。
(2)在进入电梯前,应注意观察轿厢内是否有异样,遇异常情况应及时报警或求助。
2. 紧急情况下的自救方法(1)当电梯发生故障或卡人时,乘客应保持冷静,按下紧急按钮呼叫救援。
(2)不要尝试用力打开电梯门或自行爬出,以免造成更大的伤害。
三、电梯安全知识培训1. 电梯安全使用常识的培训(1)开展电梯安全使用的相关培训课程,包括电梯基本知识、乘客注意事项、紧急情况下的自救方法等内容。
(2)制定电梯安全使用手册,并进行定期更新和宣传,提高员工和乘客的安全意识。
2. 紧急情况下的模拟演练(1)定期组织电梯紧急情况下的模拟演练活动,让员工和乘客了解如何正确地应对紧急情况,提高应急处理能力。
(2)加强对电梯故障排除和维修技术人员的培训,确保他们能够及时有效地处理电梯故障。
3. 安全设施和标识的完善(1)建立完善的电梯安全管理制度,定期检查和维护电梯安全设施,确保其正常运行。
(2)设置清晰明确的电梯安全标识,包括应急按钮位置、紧急联系电话等,方便乘客在紧急情况下及时求助。
四、电梯安全管理1. 常规巡查和维护(1)建立定期的电梯巡查检查制度,对电梯的各项安全装置和设施进行定期检查和维护。
电梯的安全培训教材第一章:电梯基本知识电梯是一种用于垂直或近乎垂直的运载设备,其作用是在不同楼层之间运送乘客和货物。
在日常使用中,我们应该了解以下几个基本概念和知识:1. 电梯构造:电梯通常由电动机、悬挂装置、钢丝绳、控制系统和安全装置等组成。
了解电梯的基本构造有助于我们理解其工作原理和安全使用方法。
2. 电梯分类:根据用途和设计特点,电梯可以分为乘客电梯、货物电梯、自动扶梯等。
每种电梯都有其特定的用途和安全使用要求,使用者需要根据实际情况选择合适的电梯。
3. 电梯运行原理:电梯通过电动机驱动悬挂装置上下运动,同时通过控制系统控制运行速度和楼层选择。
乘客通过控制板选择目标楼层后,电梯会根据设置的参数进行运行。
第二章:电梯安全操作规程为了确保电梯的安全运行和乘客的安全,我们应该遵守以下电梯安全操作规程:1. 乘梯及离梯时的行为规范:进入电梯前应排队,不要拥挤闯入;乘梯时要等待乘客完全离开后再进入;离梯时要注意身体平衡,不要急于冲出电梯。
2. 操作控制板的正确方法:了解控制板的功能和操作方法,按下正确的楼层按钮,不要随意按动其他按钮,以免影响电梯的正常运行。
3. 异常情况的处理:当电梯发生停电或者故障时,应保持镇静,按下应急按钮或者寻求帮助。
在等待救援期间,不要试图自行强行打开电梯门或者离开电梯。
第三章:电梯故障排除与维护电梯的故障排除和定期维护对于保障电梯的安全运行至关重要。
以下是一些常见的故障和维护措施:1. 电梯故障排除:当电梯出现异常情况时,如停梯、卡梯等,应立即通知相关人员进行检修和故障排除,切勿私自尝试修理。
2. 定期维护保养:电梯设备需要定期进行维护保养,以确保其正常运行和安全性。
各项维护工作应由专业人员进行,包括电动机检查、悬挂装置维护、安全装置测试等。
3. 日常巡检工作:电梯管理人员应每日进行巡查,检查电梯的运行状况、安全装置是否完好等。
对于发现的问题,应及时处理或上报相关人员。
第四章:紧急情况处理与应急预案在电梯使用过程中,有时可能会遇到紧急情况,如火灾、地震等。
电梯结构与安全管理安全维护部许岩事故原因为固定零件损坏,扶梯驱动电机发生位移,造成驱动链条脱落,扶梯下滑。
电梯的驱动方式1曳引驱动:提升绳靠主机的驱动轮绳槽的摩擦驱动2强制驱动:用链或钢丝绳悬吊的非摩擦方式驱动3液压驱动:通过液压驱动现代电梯广泛采用曳引驱动方式。
曳引机作为驱动机构,钢丝绳挂在曳引机的绳轮上,一端悬吊轿厢,另一端悬吊对重装置。
曳引机转动时,由钢丝绳与绳轮之间的摩擦力产生曳引力来驱使轿厢上下运动。
曳引式电梯示意图电梯结构(按空间分)井道轿厢机房层站机房(曳引机)机房(控制柜)机房(限速器)机房(救援工具)盘车手轮制动释放杆层站•层站是电梯在各楼层的停靠站。
乘客出入电梯的地方。
•层站包括层门、层显、呼梯盒电梯层门门锁出于安全考虑,当轿厢在开锁区域以外时,层门无论因何种原因开启,层门门锁机构都必须能确保层门自动关闭。
而且电梯只有在各层门都关闭的情况下才能正常运行。
层门是被动门,轿门是主动门,当轿门到达相关层后,轿门上的门刀插入该层层门门锁内,轿门的开门机带动层门开启。
轿厢电梯轿厢由轿架和轿厢体组成.轿架是轿厢的承载结构,轿厢的负荷(自重加上载重)由它传递到曳引钢丝绳.轿厢架要有足够的强度. 其一般由上梁、立柱、底梁和拉条等组成.轿厢体是形成轿厢空间的封闭围壁,除必要的出入口和通风孔外不得有其他开口,轿厢体一般由轿底板、轿厢壁、轿厢顶组成。
轿厢的开门机构轿门门刀与层门门锁滚轮的配合轿厢平层停站后,安装在轿门上的门刀将装于层门上的门锁滚轮夹在中间,并与此两滚轮保持一定间隙。
当收到电控柜的开门信号时,门电机驱动门机,当门刀夹住门锁滚轮移动距离超过开锁行程时,锁壁与锁钩脱离啮合,此时开锁完成,并由轿门门刀带动层门门锁滚轮继续走完整个开门过程。
安全触板是电梯一种近门安全保护装置,它是一种机电一体式关门防夹安全装置。
与其同等作用的近门保护装置是光幕保护装置,属于感应式保护装置。
作用是在电梯自动关门过程中,防止人员或物品被夹受损。
