FR帧中继协议的概念-帧中继的应用

帧中继线路是中小企业常用的广域网线路，通信费用较低。

帧中继（Frame Relay，FR）是面向连接的第二次传输协议，是典型的包交换技术。

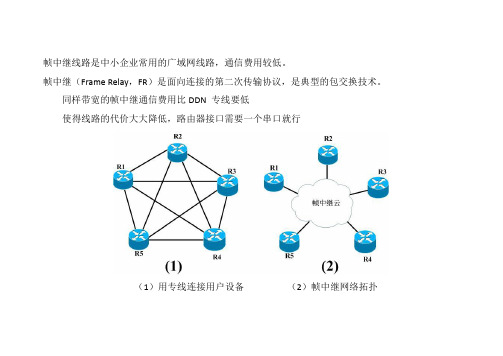

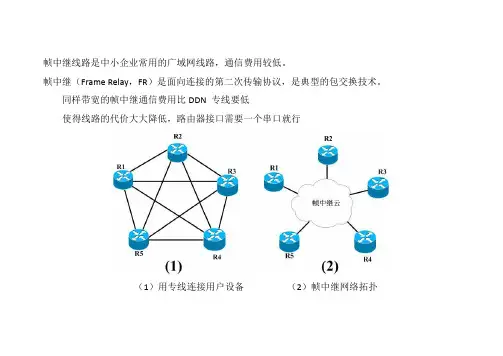

同样带宽的帧中继通信费用比DDN 专线要低使得线路的代价大大降低，路由器接口需要一个串口就行（1）用专线连接用户设备（2）帧中继网络拓扑帧中继术语(1) 永久虚电路（PVC）：虚电路是永久建立的链路，由ISP 在其帧中继交换机静态配置交换表实现。

不管电路两端的设备是否连接上，它总是为它保留相应的带宽。

(2) 数据链路连接标识符（DLCI）：在路由器和帧中继交换机之间标识PVC 或者SVC的数值。

(3) 本地管理接口（LMI）：是路由器和帧中继交换机之间的一种信令标准，负责管理设备之间的连接及维护其连接状态。

(4) 承诺信息速率（CIR，Committed Information Rate）：也叫保证速率，是服务提供商承诺将要提供的有保证的速率，一般为一段时间内（承诺速率测量间隔T）的平均值，其单位为bps。

(5) 超量突发（EB，Excess Brust）：在承诺信息速率之外，帧中继交换机试图发送而未被准许的最大额外数据量，单位为bit。

超量突发依赖于服务提供商提供的服务状况，但它通常受到本地接入环路端口速率的限制。

DLCI帧中继网络DLCI（Date Link Circiut Identification，数据链路连接标识符)实际上就是帧中继网络中的第2层地址。

当路由器R1要把数据发向路由器R2（IP为123.123.123.2 ）时，路由器R1可以用DLCI=102来对IP数据包进行第二层的封装。

数据帧到了帧中继交换机，帧中继交换机根据帧中继交换表进行交换：从S1 接口收到一个DLCI 为102 的帧时，交换机将把帧从S2 接口发送出去，并且发送出去的帧的DLCI 改为201。

这样路由器R2 就会接收到R1 发来的数据包。

而当路由器R2 要发送数据给R1（IP 为123.123.123.1）时，路由器R2 可以用DLCI=201 来对IP 数据包进行第2 层的封装，数据帧到了帧中继交换机，帧中继交换机同样根据帧中继交换表进行交换：从S2 接口收到一个DLCI 为201 的帧时，交换机将把帧从S1 接口发送出去，并且发送出去的帧的DLCI 改为102。

fr 帧中继协议基本原理
帧中继协议（Frame Relay）是一种基于帧的数据通信协议，
用于在广域网（Wide Area Network，WAN）中传输数据。

它
基于网络层的服务，提供了高效的数据传输和带宽管理。

帧中继协议的基本原理如下：
1. 数据帧：数据在发送端被分割为帧，在网络中以帧的形式进行传输。

每个帧包含了目的地地址和源地址、差错校验、帧类型等信息。

2. 虚拟连接：帧中继协议使用虚拟连接（Virtual Circuit，VC）来进行数据的传输。

每个VC都有唯一的标识符，用于区分不
同的连接。

3. 逻辑通道：每个VC可以包含多个逻辑通道（Logical Data Channel，LDC），不同的LDC可以使用不同的带宽，实现带
宽的共享和优先级调整。

4. 带宽管理：帧中继协议采用了交换方式，可以根据网络的负载情况动态分配带宽，提高了传输效率。

它还支持压缩和丢弃无效帧等技术，进一步提高了带宽利用率。

5. 连接管理：帧中继协议使用了逻辑控制字（Logical Control Word，LCW）来管理连接的建立、维护和释放。

LCW包含了各种控制信息，如确认、连接状态等。

总结起来，帧中继协议通过将数据分割为帧，使用虚拟连接和逻辑通道来管理数据传输和带宽分配，实现高效的数据通信。

它在广域网中被广泛应用，例如在公司的分支机构之间建立连接，或者连接不同的云服务提供商。

帧中继介绍1.什么是帧中继帧中继（Frame-relay,FR）是面向连接的第二层协议，它和X.25类似。

X.25有三层构成：physical、Data-Link,Packet对应于OSI的下三层，X.25是有纠错机制，可靠性高，但带宽有限。

Frame-relay比X.25有效，是X.25的替代者。

帧中继在用户设备（DTE）和网络设备（帧中继交换机）之间提供一个数据包交换数据的通信接口，帧中继是典型的包交换技术。

同样带宽的Frame-relay通信费用比专线要低，帧中继允许用户设备在帧中继交换网络比较空闲的时候以高于ISP所承诺的速率进行传输。

2.帧中继的合理性随着网络的发展，用户经常需要租用线路把分散在各地的用户设备连接起来。

如图示topoly1 假设要把4个不同城市的公司分支连接，如采用DDN专线点到点连接，则一共需6条物理线路，每台设备上要拉3对物理线路，同时每个路由器需有3个串口和声母连接。

如要实现全互联的点数为n，则专线数量为nx(n-1)/2这样会带来3个问题：(1)当网络迅速发展时，专线数量会急剧膨胀，物理线路铺设费用会大大增加。

(2)路由器串行接口数量也会增加。

(3)扩展性能差，需增加新的连接时，要增加新的硬件设备和线路。

帧中继的出现解决以上的问题，网络中的每个节点只通过一条线路连接到帧中继云上，线路的代价大大减低，每个路由器也只需要一个串行接口了。

ISP只需要配置他们的帧中继交换机，在两个用户设备之间增加一条PVC接口，无须更改硬件设备。

3.帧中继帧格式帧中继是一种W AN数据包交换协议，它运行在OSI的物理层和数据链路去上。

包交换是一种W AN交换方法，使网络设备共享一条链路将数据包发向目的设备。

帧中继帧格式。

如图topoly2Flag:标志帧的开始或结束，01111110 (7E)帧中继头部：包含地址位和各种控制位数据：用户的数据FCS:帧校验位4.帧中继术语永久虚电路（PVC）:虚电路是永久建立的链路，由ISP在其帧中继交换机静态配置交换表实现。

帧中继概念帧中继配置命令有哪些1.帧中继概念1、帧中继（FRAME RELAY）是在用户--网络接口之间提供用户信息流的双向传送，并保持顺序不变的一种承载业务，它是以帧为单位，在网络上传输，并将流量控制、纠错等功能，全部交由智能终端设备处理的一种新型高速网络接口技术。

2、帧中继是综合业务数字网标准化过程中产生的一种重要技术，它是在数字光纤传输线路逐渐代替原有的模拟线路，用户终端日益智能化的情况下，由X25分组交换技术发展起来的一种传输技术。

2.帧中继配置命令有哪些帧中继交换机在实际工程环境中一般不需要我们配置，由运营商设置完成，但在实验环境中，要求掌握帧中继交换机的基本配置配置示例：frame-relay switchinginterface s0/1encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号frame-relay route 103 interface s0/3 301no shutdown主接口运行帧中继（Invers-arp）FRswitch（帧中继交换机）的配置：frame-relay switchinginterface s0/1 // 连接到R1的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 102 interface s0/2 201// 定义PVC，该条命令是，s0/1口的DLCI 102，绑定到s0/2口的201 DLCI号no shutdowninterface s0/2 // 连接到R2的接口encapsulation frame-relayframe-relay intf-type dceclock rate 64000frame-relay route 201 interface s0/1 102no shutdownR1的配置如下：interface serial 0/0ip address 192.168.12.1 255.255.255.252encapsulation frame-relay// 接口封装FR，通过invers-arp发现DLCI，并建立对端IP到本地DLCI的映射（帧中继映射表）no shutdownR2的配置如下：interface serial 0/0ip address 192.168.12.2 255.255.255.252encapsulation frame-relayno shutdown在FRswitch上查看PVI（验证配置）：FRswitch#show frame-relay routeInput Intf Input Dlci Output Intf Output Dlci StatusSerial0/1 102 Serial0/2 201 activeSerial0/2 201 Serial0/1 102 active在R1上查看帧中继映射R1#show frame-relay mapSerial0/0 (up): ip 192.168.12.2 dlci 102(0x66,0x1860), dynamic,broadcast,, status defined, activeR1#ping 192.168.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.12.2, timeout is 2 seconds:环境2 主接口运行帧中继（静态映射）FRswitch的配置同上，这里不再赘述上述案例是终端路由器采用动态invers-arp获取帧中继相关映射信息，本例采用静态建立映射的方式进行配置。

帧中继一、帧中继简介1、帧中继协议是一个第二层协议，即数据链路层协议，它工作在OSI参考模型的物理层和数据链路层。

2、虚电路:两个DTE设备（如路由器）之间的逻辑链路称为虚电路（VC），帧中继用虚电路来提供端点之间的连接。

由服务提供商预先设置的虚电路称为永久虚电路（PVC）;另外一种虚电路是交换虚电路（SVC），它是动态设置的虚电路。

3、DLCI:即数据链路标识符（Data-Link Connection Identifier），是在源和目的设备之间标识逻辑电路的一个数值。

帧中继交换机通过在一对路由器之间映射DLCI来创建虚电路。

4、非广播多访问（NBMAL）:指不支持广播包，但可以连接多于两个设备的网络。

5、本地访问速率:连接到帧中继的时钟速度（端口速度），是数据流入或流出网络的速率6、本地管理接口（LMI）:是用户设备和帧中继交换机之间的信令标准，它负责管理设备之间的连接。

维护设备之间的连接状态7、承诺信息速率（CIR）:指服务提供商承诺提供的有保证的速率8、帧中继映射:作为第二层的协议，帧中继协议必须有一个和第三层协议之间建立关联的手段，才能用它来实现网络层的通信，帧中继映射即实现这样的功能，它把网络层地址和DLCI之间进行映射9、逆向ARP:帧中继网中的路由器通过逆向ARP可以自动建立帧中继映射，从而实现IP协议和DLCI之间的映射10、帧中继的分类A、根据配置方式分为:静态和动态B、根据接口方式分为:接口和子接口C、根据连接方式分为:点到点和点到多点11、帧中继链路中，水平分割默认是关闭的。

对于距离矢量动态路由选择协议来说，点到点的链路应该开启水平分割，而点到多点则不必。

使用ip split-horizon可以开启水平分割。

二、帧中继配置实验1、静态接口点到点和点到多点。

帧中继（FR）详解⼀、什么是帧中继（FR）帧中继技术是在开放系统互联（OSI）第⼆层上⽤简化的⽅法传送和交换数据单元的⼀种技术。

OSI共有七层：物理层、数据链路层、⽹络层、传送层、会话层、表⽰层和应⽤层。

帧中继仅完成OSI的物理层和链路层核⼼功能，将流量控制、纠错等功能留给智能化的终端设备去完成。

这样⼤⼤地简化了节点之间的协议；⼜帧中继采⽤虚电路技术，能充分地利⽤⽹络资源，使帧中继具有延时⼩、吞吐量⼤、适合突发性业务等优点。

图3.1 OSI模型和帧中继模型帧中继技术的特点：1，帧中继技术主要⽤于传递数据信息，它将数据信息以满⾜帧中继协议的帧的形式有效地进⾏传送。

2，帧中继传送数据信息所使⽤的传输链路是逻辑连接，⽽不是物理连接。

在⼀个物理连接上可以复⽤多个逻辑连接，使⽤这种⽅式可实现带宽复⽤及动态分配带宽。

3，帧中继协议简化了X.25的第三层功能，使⽹络功能的处理⼤⼤地简化，提⾼了⽹络对信息处理的效率。

只采⽤物理层和链路层的两级结构，在链路层中仅保留其核⼼的⼦集部分。

4，在链路层完成统计复⽤、帧透明传输和错误检测，但不提供发现错误后的重传操作，省去了帧编号、流量控制、应答和监视等机制，⼤⼤节省了交换机的开销，提⾼了⽹络吞吐量、降低了通信时延。

⼀般FR⽤户的接⼊速率在64kbps～2Mbps之间，近期FR的速率已提⾼到（8～10）Mbps，今后将达到45Mbps。

5，交换单元——帧的信息长度远⽐分组长度要长，预约的最⼤帧长度⾄少要达到1600字节／帧，适合于封装局域⽹（LAN）的数据单元。

6，提供⼀套合理的带宽管理和防⽌阻塞的机制，⽤户有效地利⽤预先约定的带宽，即承诺的信息速率（CIR），并且还允许⽤户的突发数据占⽤未预定的带宽，以提⾼整个⽹络资源的利⽤率。

7，与分组交换⼀样，FR采⽤⾯向连接的交换技术，可以提供SVC（交换虚电路）业务和PVC（永久虚电路）业务，但⽬前已应⽤的FR⽹络中，只采⽤PVC业务。

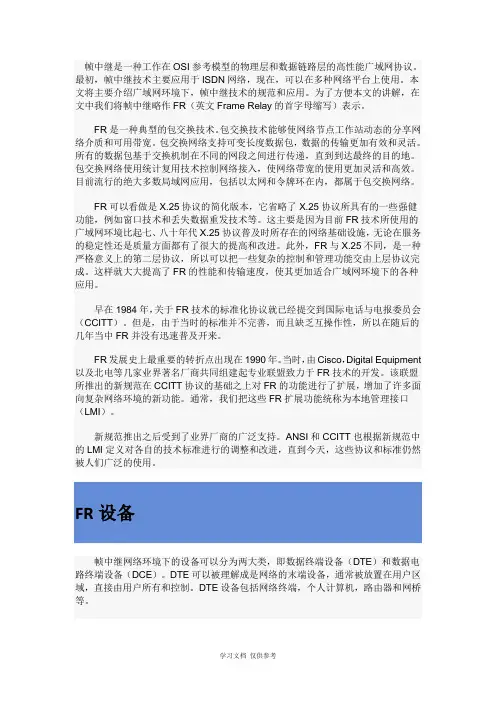

帧中继是一种工作在OSI参考模型的物理层和数据链路层的高性能广域网协议。

最初，帧中继技术主要应用于ISDN网络，现在，可以在多种网络平台上使用。

本文将主要介绍广域网环境下，帧中继技术的规范和应用。

为了方便本文的讲解，在文中我们将帧中继略作FR（英文Frame Relay的首字母缩写）表示。

FR是一种典型的包交换技术。

包交换技术能够使网络节点工作站动态的分享网络介质和可用带宽。

包交换网络支持可变长度数据包，数据的传输更加有效和灵活。

所有的数据包基于交换机制在不同的网段之间进行传递，直到到达最终的目的地。

包交换网络使用统计复用技术控制网络接入，使网络带宽的使用更加灵活和高效。

目前流行的绝大多数局域网应用，包括以太网和令牌环在内，都属于包交换网络。

FR可以看做是X.25协议的简化版本，它省略了X.25协议所具有的一些强健功能，例如窗口技术和丢失数据重发技术等。

这主要是因为目前FR技术所使用的广域网环境比起七、八十年代X.25协议普及时所存在的网络基础设施，无论在服务的稳定性还是质量方面都有了很大的提高和改进。

此外，FR与X.25不同，是一种严格意义上的第二层协议，所以可以把一些复杂的控制和管理功能交由上层协议完成。

这样就大大提高了FR的性能和传输速度，使其更加适合广域网环境下的各种应用。

早在1984年，关于FR技术的标准化协议就已经提交到国际电话与电报委员会（CCITT）。

但是，由于当时的标准并不完善，而且缺乏互操作性，所以在随后的几年当中FR并没有迅速普及开来。

FR发展史上最重要的转折点出现在1990年。

当时，由Cisco，Digital Equipment 以及北电等几家业界著名厂商共同组建起专业联盟致力于FR技术的开发。

该联盟所推出的新规范在CCITT协议的基础之上对FR的功能进行了扩展，增加了许多面向复杂网络环境的新功能。

通常，我们把这些FR扩展功能统称为本地管理接口（LMI）。

新规范推出之后受到了业界厂商的广泛支持。

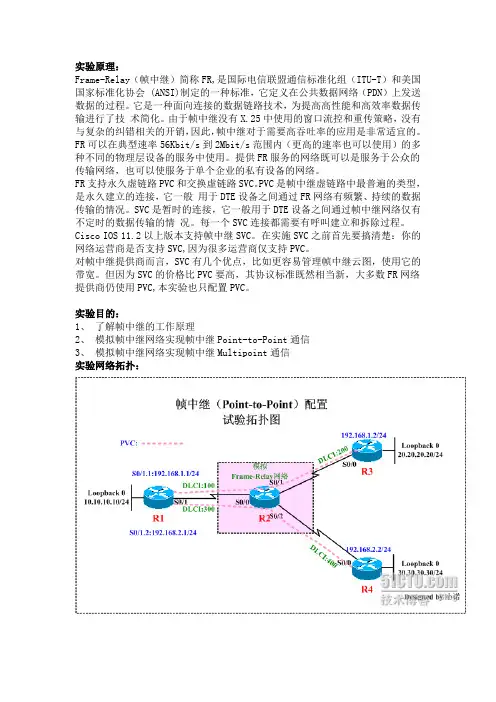

实验原理：Frame-Relay（帧中继）简称FR,是国际电信联盟通信标准化组（ITU-T）和美国国家标准化协会 (ANSI)制定的一种标准，它定义在公共数据网络（PDN）上发送数据的过程。

它是一种面向连接的数据链路技术，为提高高性能和高效率数据传输进行了技术简化。

由于帧中继没有X.25中使用的窗口流控和重传策略，没有与复杂的纠错相关的开销，因此，帧中继对于需要高吞吐率的应用是非常适宜的。

FR可以在典型速率56Kbit/s到2Mbit/s范围内（更高的速率也可以使用）的多种不同的物理层设备的服务中使用。

提供FR服务的网络既可以是服务于公众的传输网络，也可以使服务于单个企业的私有设备的网络。

FR支持永久虚链路PVC和交换虚链路SVC。

PVC是帧中继虚链路中最普遍的类型，是永久建立的连接，它一般用于DTE设备之间通过FR网络有频繁、持续的数据传输的情况。

SVC是暂时的连接，它一般用于DTE设备之间通过帧中继网络仅有不定时的数据传输的情况。

每一个SVC连接都需要有呼叫建立和拆除过程。

Cisco IOS 11.2以上版本支持帧中继SVC。

在实施SVC之前首先要搞清楚：你的网络运营商是否支持SVC,因为很多运营商仅支持PVC。

对帧中继提供商而言，SVC有几个优点，比如更容易管理帧中继云图，使用它的带宽。

但因为SVC的价格比PVC要高，其协议标准既然相当新，大多数FR网络提供商仍使用PVC,本实验也只配置PVC。

实验目的：1、了解帧中继的工作原理2、模拟帧中继网络实现帧中继Point-to-Point通信3、模拟帧中继网络实现帧中继Multipoint通信实验网络拓扑：实验步骤：一、配置模拟帧中继网络（实际由网络服务商提供，不单单只是一台帧中继交换机，而是由多台帧中继交换机互联构成的，不需要配置）用一台路由器R2模拟帧中继交换机（三层设备模拟二层设备，只提供物理层和数据链路层的功能）。

命令的具体解释：1、Frame-relay switching 开启路由器模拟交换机功能2、No ip address 不进行IP地址的配置3、Encapsulation frame-relay [ietf]封装类型为frame-relay（为了配置帧中继接口，必须选择在每一端封装数据流量的封装类型。

帧中继配置帧中继（Frame-Relay）是在X.25 技术基础之上发展起来的一种快速分组交换技术。

相对于X.25 协议，帧中继只完成链路层核心的功能，简单而高效。

帧中继网络提供了用户设备（如路由器和主机等）之间进行数据通信的能力，用户设备被称作数据终端设备（即DTE）；为用户设备提供接入的设备，属于网络设备，被称为数据电路终接设备（即DCE）。

帧中继网络既可以是公用网络或者是某一企业的私有网络，也可以是数据设备之间直接连接构成的网络。

帧中继也是一种统计复用协议，它在单一物理传输线路上能够提供多条虚电路。

每条虚电路用数据链路连接标识DLCI（Data Link Connection Identifier）来标识。

通过帧中继帧中地址字段的DLCI，可区分出该帧属于哪一条虚电路。

DLCI 只在本地接口和与之直接相连的对端接口有效，不具有全局有效性，即在帧中继网络中，不同物理接口上相同的DLCI 并不表示是同一个虚连接。

帧中继网络用户接口上最多可支持1024 条虚电路，其中用户可用的DLCI 范围是16～1007。

由于帧中继虚电路是面向连接的，本地不同的DLCI 连接到不同的对端设备，所以可认为本地DLCI 就是对端设备的“帧中继地址”。

帧中继地址映射是把对端设备的协议地址与对端设备的帧中继地址（本地的DLCI）关联起来，以便高层协议能通过对端设备的协议地址寻址到对端设备。

帧中继主要用来承载IP 协议，在发送IP 报文时，由于路由表只知道报文的下一跳地址，所以发送前必须由该地址确定它对应的DLCI。

这个过程可以通过查找帧中继地址映射表来完成，因为地址映射表中存放的是对端IP 地址和下一跳的DLCI 的映射关系。

地址映射表可以由手工配置，也可以由Inverse ARP协议动态维护。

映射表和交换表FR利用帧中继映射表和帧中继交换表进行数据包的传递和交换。

===============================================================映射表：IP到DLCI的映射。

什么是帧中继帧中继技术及其应用帧中继是八十年代初发展起来的一种数据通信技术，其英文名为Frame Relay，简称FR。

它是从X.25分组通信技术演变而来的。

什么是帧中继? 它有什么优点? 用帧中继来干什么?本文将就这些问题作简单的介绍。

一、数据通信技术发展演变的过程数据通信的目的就是要完成计算机之间、计算机与各种数据终端之间的信息传递。

为了实现数据通信，必须进行数据传输，即将位于一地的数据源发出的数据信息通过数据通信网络送到另一地的数据接收设备。

被传递的数据信息的类型是多种多样的，其典型的应用有文件传送、电子信箱、可视图文、文件检索、远程医疗诊断等。

数据通信网交换技术历经了电路方式、分组方式、帧方式、信元方式等阶段。

电路方式是从一点到另一点传送信息且固定占用电路带宽资源的方式，例如专线DDN数据通信。

由于预先的固定资源分配，不管在这条电路上实际有无数据传输，电路一直被占着。

分组方式是将传送的信息划分为一定长度的包，称为分组，以分组为单位进行存储转发。

在分组交换网中，一条实际的电路上能够传输许多对用户终端间的数据而不互相混淆，因为每个分组中含有区分不同起点、终点的编号，称为逻辑信道号。

分组方式对电路带宽采用了动态复用技术，效率明显提高。

为了保证分组的可靠传输，防止分组在传输和交换过程中的丢失、错发、漏发、出错，分组通信制定了一套严密的，较为繁琐的通信协议，例如：在分组网与用户设备间的X.25规程就起到了上述作用，因此人们又称分组网为“X.25网”。

帧方式实质上也是分组通信的一种形式，只不过它将X.25分组网中分组交换机之间的恢复差错，防止拥塞的处理过程进行了简化。

帧方式的典型技术就是帧中继。

由于传输技术的发展，数据传输误码率大大降低，分组通信的差错恢复机制显得过于繁琐，帧中继将分组通信的三层协议简化为两层，大大缩短了处理时间，提高了效率。

帧中继网内部的纠错功能很大一部分都交由用户终端设备来完成。

第四章帧中继（FR）技术4.1 帧中继技术的基本概念4.1.1 帧中继的含义帧中继(Frame Relay)是分组交换技术的新发展，它是在通信环境改善和用户对高速传输技术需求的推动下发展起来的。

帧中继仅完成OSI物理层和链路层核心层的功能，将流量控制、纠错等留给智能终端去完成，大大简化了节点机之间的协议。

同时，帧中继还采用虚电路技术，可充分利用网络资源，因而帧中继具有吞吐量高、时延低，适合突发性业务等特点。

帧中继技术主要应用在广域网(W AN)中，其支持多种数据型业务（如局域网互连、远程计算机辅助设计和辅助制造的文件传送、图象查询、图象监视和会议电视等）。

4.1.2 帧中继格式帧中继采用Q.922 LAPD的帧格式，如图4-1所示。

帧格式中各段涵义如下：图4-1 帧中继的格式1. 帧标志（FLAG）其用于帧定位。

帧中继标志的编码是01111111。

2. 帧中继头（FRAME RELAY HEADER）帧中继头包括下面一些内容：1) 数据链路连接标识（DLCI）其用于区分不同的帧中继连接。

它是帧中继的地址字段。

根据地址字段把帧送到适当的邻近节点，并选择路由到达目的地。

根据需要，地址字段还可扩展为2个8个比特组。

在目前实施的帧中继中，对地址字段的分配还存在某些限制。

根据ITU-T的有关的建议，DLCI的0号保留为通路接收控制信令使用。

DLCI的1到15号和1008到1022号保留为将来应用；DLCI的1023号保留为在本地管理接口(LMI)通信时使用；DLCI从16号到1007号共有992个地址可为帧中继使用。

对于标准的帧中继接口，DLCI的号具有本地的含义。

在帧中继连接中，两个端口的用户/网络接口(UNI)可以具有不同的DLCI值。

2) 命令响应比特（C/R）该比特在帧中继网路中透明传输。

3) 地址段扩张比特（EA）EA比特用于指示地址是否扩张。

目前地址字段仅使用两个8比特组。

第一个8比特组的EA置为“0”，第二个8比特组的EA置为“1”。

帧中继（FrameRelay，FR）技术是在OSI第二层(数据链路层)上用简化的方法传送和交数换据单元的一种技术。

它是一种面向连接的数据链路技术，为提供高性能和高效率数据传输进行了技术简化，它靠高层协议进行差错校正，并充分利用了当今光纤和数字网络技术。

总之,FR是一种用于构建中等高速报文交换式广域网的技术。

同时它也是是由国际电信联盟通信标准化组和美国国家标准化协会制定的一种标准。

帧中继的作用和应用：①帧使用DLCI进行标识，它工作在第二层；帧中继的优点在于它的低开销。

②帧中继在带宽方面没有限制，它可以提供较高的带宽。

典型速率56K-2M/s内，最大速度可达到T3(45Mb/s)。

③采用虚电路技术，对分组交换技术进行简化，具有吞吐量大、时延小，适合突发性业务等特点，能充分利用网络资源。

④可以组建虚拟专用网，即将网络上的几个节点，划分为一个分区，并设置相对独立的网络管理机构，对分区内数据流量及各种资源进行管理；分区内各节点共享分区内网络资源，相互间的数据处理和传送相对独立，对帧中继网络中的其他用户不造成影响。

采用虚拟专用网所需要费用比组建一个实际的专用网经济合算，因此对大企业用户十分有利。

帧中继和ATM的比较：目前，计算机局域网(LAN)之间或主机间的互连主要使用两种技术：帧中继和ATM。

国内很多地方都已经开始将这两种技术应用到企业网、校园网等部门网络中。

目前大多数帧中继应用的运行速率为56Kbit／s／64Kbit／s或512Kbit／s，而ATM可达155Mbit／s、622Mbit／，和2．5Gbit／s，但ATM技术复杂，ATM设备比帧中继设备昂贵得多，一般用户难以接受。

从未来发展看，ATM适宜承担B—ISDN(宽带综合业务数字网)的骨干网部分，用户接入网可以是时分多路复用(TDM)、帧中继、语音、图像、LAN、多媒体等，帧中继将作为用户接入网发挥其作用。

帧中继的前景：①一种高性能，高效率的数据链路技术。
