1. 电力系统稳态分析的主要内容是（）A. 电力系统稳态运行状况下的分析与潮流分布计算B. 电力系统稳态运行状况的优化和调整C. 电力系统暂态运行状况下的分析与计算D. 电力系统故障分析的基本知识答案：A2. 电力系统中的负荷分为（）A. 有功负荷和无功负荷B. 动态负荷和静态负荷C. 可再生负荷和非再生负荷D. 常规负荷和特殊负荷答案：A3. 电力系统中，电压等级越高，输电距离越远，这是因为（）A. 输电线路的电阻越小B. 输电线路的电感越小C. 输电线路的电容越小D. 输电线路的损耗越小答案：D4. 电力系统中，功率流分析主要用于（）A. 电力系统潮流分布计算B. 电力系统故障分析C. 电力系统暂态稳定分析D. 电力系统静态稳定分析答案：A5. 电力系统中，故障分析的主要目的是（）A. 分析故障原因B. 判断故障类型C. 评估故障影响D. 以上都是答案：D二、填空题1. 电力系统稳态分析主要研究的内容有：__________、__________、__________。
答案：电力系统稳态运行状况下的分析与潮流分布计算、电力系统稳态运行状况的优化和调整、电力系统稳态运行状况下的稳定性分析。
2. 电力系统中，电压等级越高，输电距离越远，这是因为__________。
答案：输电线路的损耗越小。
3. 电力系统中，功率流分析主要用于__________。
答案：电力系统潮流分布计算。
4. 电力系统中，故障分析的主要目的是__________。
答案：分析故障原因、判断故障类型、评估故障影响。
三、简答题1. 简述电力系统稳态分析的意义。
答案：电力系统稳态分析对于电力系统的安全、稳定、经济运行具有重要意义。
通过稳态分析，可以了解电力系统的运行状况，优化电力系统的运行方式，提高电力系统的运行效率，降低电力系统的运行成本，为电力系统的规划、设计和运行提供理论依据。
2. 简述电力系统潮流分布计算的基本步骤。
答案：电力系统潮流分布计算的基本步骤如下：（1）建立电力系统数学模型；（2）确定电力系统初始条件；（3）选择合适的潮流计算方法；（4）进行潮流计算；（5）分析潮流计算结果。
![2014年9月份考试电力系统稳态分析第二次作业[推荐]](https://img.taocdn.com/s1/m/9a4c4cb670fe910ef12d2af90242a8956becaa08.png)
2014年9月份考试电力系统稳态分析第二次作业[推荐]第一篇：2014年9月份考试电力系统稳态分析第二次作业[推荐] 2014年9月份考试电力系统稳态分析第二次作业一、单项选择题（本大题共90分，共 30 小题，每小题 3 分）1.工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是（）。
A.厂用电B.供电负荷C.综合用电负荷D.发电负荷2.超高压电力线路空载运行时线路末端电压（）线路始端电压。
A.略低于B.低于C.等于D.高于3.中性点经消弧线圈接地系统中有一相直接接地时有（）。
A.接地相的电压降低，非接地相对地电压不变B.接地相的电压升高，非接地相对地电压为零C.接地相的电压不变，非接地相对地电压降低D.接地相的电压为零，非接地相对地电压升高4.自然功率因数是（）。
A.增加补偿设备时发电机的功率因数B.增加补偿设备时负荷的功率因数C.未加补偿设备时负荷的功率因数D.按规程规定的负荷的功率因数5.频率的一次调整是由（）。
A.发电机组的调速器完成的B.发电机组的调频器完成的C.调相机的励磁调节器完成的D.静止无功补偿器完成的6.用调速器进行频率的一次调整（）。
A.只能限制周期较短、幅度较大的负荷变动引起的频率偏移B.只能限制周期较短、幅度较小的负荷变动引起的频率偏移C.只能限制周期较长、幅度较大的负荷变动引起的频率偏移D.只能限制周期较长、幅度较小的负荷变动引起的频率偏移7.一年中负荷消费的电能与一年中的最大负荷之比为（）。
A.年负荷损耗率B.最大负荷利用小时数C.年负荷率D.最大负荷损耗时间8.丰水季节，宜作为调频电厂的是（）。
A.热电厂B.核电厂C.有调节性能的水电厂D.中温中压火电厂9.导线在杆塔上的布置和导线截面积的大小对线路的电感和电抗（）。
A.没有影响B.没有显著的影响C.有显著的影响D.有非常显著的影响10.双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。

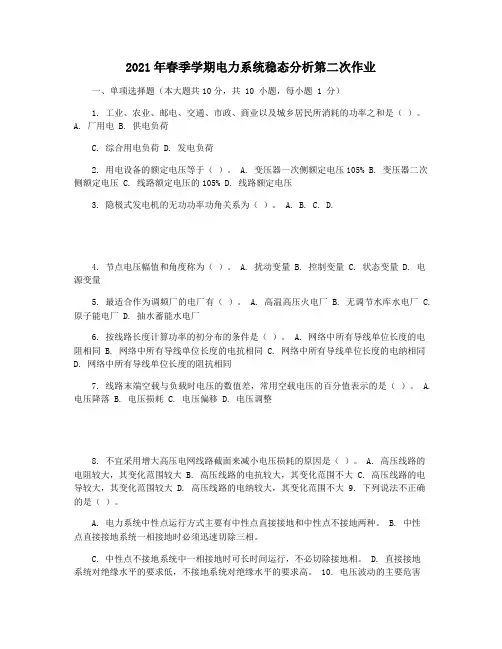

2021年春季学期电力系统稳态分析第二次作业一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是（）。
A. 厂用电B. 供电负荷C. 综合用电负荷D. 发电负荷2. 用电设备的额定电压等于（）。
A. 变压器一次侧额定电压105% B. 变压器二次侧额定电压 C. 线路额定电压的105% D. 线路额定电压3. 隐极式发电机的无功功率功角关系为（）。
A. B. C. D.4. 节点电压幅值和角度称为（）。
A. 扰动变量 B. 控制变量 C. 状态变量 D. 电源变量5. 最适合作为调频厂的电厂有（）。
A. 高温高压火电厂 B. 无调节水库水电厂 C. 原子能电厂 D. 抽水蓄能水电厂6. 按线路长度计算功率的初分布的条件是（）。
A. 网络中所有导线单位长度的电阻相同 B. 网络中所有导线单位长度的电抗相同 C. 网络中所有导线单位长度的电纳相同D. 网络中所有导线单位长度的阻抗相同7. 线路末端空载与负载时电压的数值差，常用空载电压的百分值表示的是（）。
A. 电压降落 B. 电压损耗 C. 电压偏移 D. 电压调整8. 不宜采用增大高压电网线路截面来减小电压损耗的原因是（）。
A. 高压线路的电阻较大，其变化范围较大 B. 高压线路的电抗较大，其变化范围不大 C. 高压线路的电导较大，其变化范围较大 D. 高压线路的电纳较大，其变化范围不大 9. 下列说法不正确的是（）。
A. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。
B. 中性点直接接地系统一相接地时必须迅速切除三相。
C. 中性点不接地系统中一相接地时可长时间运行，不必切除接地相。
D. 直接接地系统对绝缘水平的要求低，不接地系统对绝缘水平的要求高。
10. 电压波动的主要危害有（）。
A. 引起的发电机转速变化 B. 引起的电动机转矩变化 C. 引起的电炉温度变化 D. 引起的灯光闪烁使人疲劳二、多项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 架空线路的额定电压等级一定时，与之相适应的输送功率和输送距离的关系为（）。

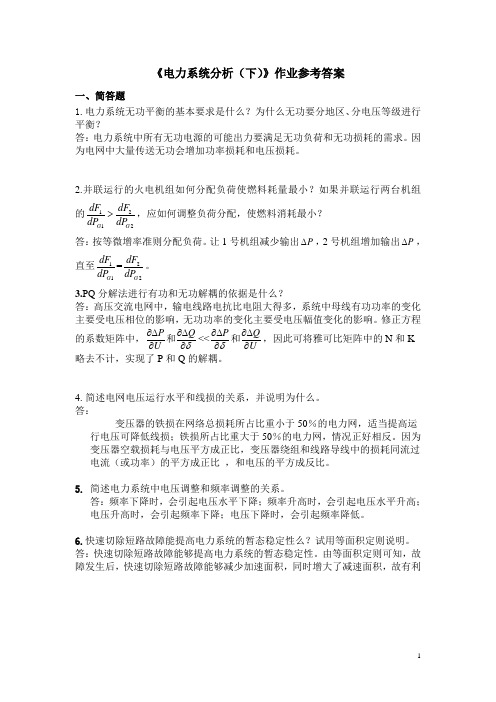

《电力系统分析（下）》作业参考答案一、简答题1.电力系统无功平衡的基本要求是什么？为什么无功要分地区、分电压等级进行平衡？答：电力系统中所有无功电源的可能出力要满足无功负荷和无功损耗的需求。
因为电网中大量传送无功会增加功率损耗和电压损耗。
2.并联运行的火电机组如何分配负荷使燃料耗量最小？如果并联运行两台机组的1212G G dF dF dP dP >，应如何调整负荷分配，使燃料消耗最小？ 答：按等微增率准则分配负荷。
让1号机组减少输出P ∆，2号机组增加输出P ∆，直至1212=G G dF dF dP dP 。
3.PQ 分解法进行有功和无功解耦的依据是什么？答：高压交流电网中，输电线路电抗比电阻大得多，系统中母线有功功率的变化主要受电压相位的影响，无功功率的变化主要受电压幅值变化的影响。
修正方程的系数矩阵中，P Q U δ∂∆∂∆∂∂和<<P Q Uδ∂∆∂∆∂∂和，因此可将雅可比矩阵中的N 和K 略去不计，实现了P 和Q 的解耦。
4. 简述电网电压运行水平和线损的关系，并说明为什么。
答：变压器的铁损在网络总损耗所占比重小于50％的电力网，适当提高运行电压可降低线损；铁损所占比重大于50％的电力网，情况正好相反。
因为变压器空载损耗与电压平方成正比，变压器绕组和线路导线中的损耗同流过电流（或功率）的平方成正比 ，和电压的平方成反比。
5. 简述电力系统中电压调整和频率调整的关系。
答：频率下降时，会引起电压水平下降；频率升高时，会引起电压水平升高；电压升高时，会引起频率下降；电压下降时，会引起频率降低。
6.快速切除短路故障能提高电力系统的暂态稳定性么？试用等面积定则说明。
答：快速切除短路故障能够提高电力系统的暂态稳定性。
由等面积定则可知，故障发生后，快速切除短路故障能够减少加速面积，同时增大了减速面积，故有利于提高电力系统的暂态稳定性。
7、简述电网中电容并联补偿及串联补偿的作用。
目录1。
第一章 (2)2。
第二章 (2)2.1 习题2。
1 (2)2。
2。
习题2.2 (5)2。
3. 习题2.3 (6)2.4。
习题2.4 (7)2。
5. 习题2。
5 (9)第三章 (10)3。
1。
习题3.1 (10)3.2. 习题3。
2 (11)3.3. 习题3.3 (14)3.4. 习题3.4 (14)第四章 (16)4.1。
习题4.1 (16)4.2。
习题4.2 (17)4.3。
习题4。
3 (18)4.4。
习题4。
4 (19)第五章 (20)5。
1. 习题5。
1 (20)5。
2。
习题5.2 (21)5。
3. 习题5.3 (22)1.第一章略2.第二章2.1 习题2。
1500千伏线路有以下三种方案。
三种方案，导线水平排列,相间距11米。
求每公里电阻、电抗、电纳和电晕临界电压.序号截面积（mm 2)直径（mm ）分裂间距(mm ）1 2＊630/55 34。
3 5002 3＊400/50 27。
6 500 34＊300/4023。
9500（1)（2）（3)解:1） 每公里电阻：线路为钢芯铝线，截面积630/55mm 2前者表示铝线部分额定截面积630 mm 2，后者表示钢线部分额定截面积55 mm 2，计算时不予考虑. 则:km Sr /0248.063022.31Ω=⨯==ρ；同理得：230.026,0.026r r =Ω=Ω 2）、每公里电抗： 几何均距：3312231311000*11000*2200013859.13mm m D D D D ===12131(34.3/2)*50092.60mm n eq n r rd d d ===10.015713859.130.01570.06283ln0.06283ln 0.323/km 92.602m eq D x r n =+=+=Ω 同理可得：22151.10mm 0.289/km eq r x ==Ω，，33214.39mm 0.266/km eq r x ==Ω，3）、每公里电纳：666117.4517.451010 3.4810S /km 13859.13ln ln 92.6meqb D r ---=⨯=⨯=⨯， 同理:66233.8610S /km, 4.18610S /km b b --=⨯=⨯ 4）、电晕临界电压：详细过程见《电力系统稳态分析》第三版,陈珩编。
电力系统稳态分析复习思考题答案附后课件可编辑HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】设节点1电压为1U ，节点2的电压2U ，节电1电压超前节点2电压的相角为δ，Q P 、分别为从节点1向节点2传输的有功功率和无功功率。
由于高压电力网络中R X >>，NN U QX U QX PR U U U ≈+≈-=∆21，22111112221NN N N U PX U QR PX U U U U tg U U U tg U U U tg ≈-=≈≈∆-=∆+=---δδδδδ， 所以XU U U Q N )(21-=，X U P N 2δ=，当21U U >时，0>Q ；当21U U <时，0<Q 。
即无功功率总是从电压高的节点向电压低的节点传输。
当0>δ时，0>P ；当0<δ时，0<P ，即有功功率总是从电压相位超前的节点向电压相位滞后的节点传输。
8、求图示网络的有功分点、无功分点。
线路单位长度参数+Ω/km 。
解：将电网在电源点1拆开得到以下的两端电压相等的两端供电网。
由于各线路的单位长度的参数相等，所以该电网为均一网，根据均一网供载功率的计算公式得：)(6.0533.0)58()6.5533.8(~~~)(4.6467.9)161217()1217()710(17)58(~)(6.5533.8)161217(16)710()1612()58(~212231312MVA j j j S S S MVA j j j S MVA j j j S +=+-+=-=+=+++⨯++⨯+=+=++⨯+++⨯+= 电力网的初步功率分布如图，由图可知负荷点③既是有功功率分点，也是无功功率分点。
9、图示环网中变压器的变比均为实际变比，请指出是否存在循环功率如存在循环功率，请指出循环功率的方向若忽略电网各元件的电阻，请指出循环功率的性质。

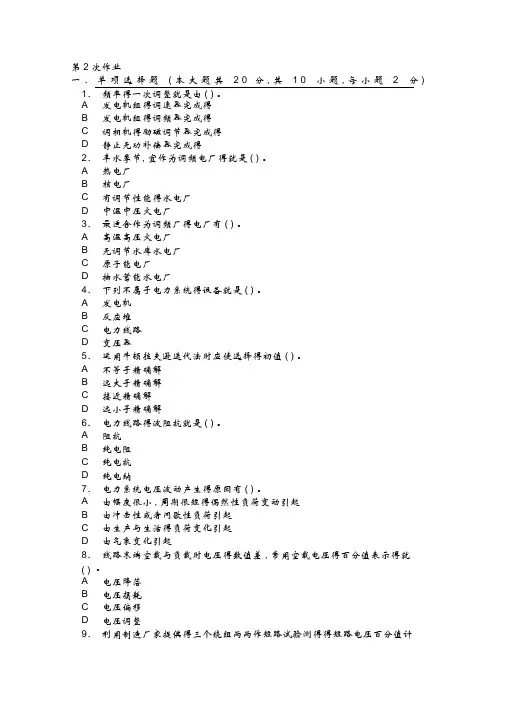

第2 次作业一、单项选择题(本大题共20分,共10小题,每小题2分)1、频率得一次调整就是由( ) 。
A 、发电机组得调速器完成得B 、发电机组得调频器完成得C 、调相机得励磁调节器完成得D 、静止无功补偿器完成得2、丰水季节, 宜作为调频电厂得就是( ) 。
A 、热电厂B 、核电厂C 、有调节性能得水电厂D 、中温中压火电厂3、最适合作为调频厂得电厂有( ) 。
A 、高温高压火电厂B 、无调节水库水电厂C 、原子能电厂D 、抽水蓄能水电厂4、下列不属于电力系统得设备就是( ) 。
A 、发电机B 、反应堆C 、电力线路D 、变压器5、运用牛顿拉夫逊迭代法时应使选择得初值( ) 。
A 、不等于精确解B 、远大于精确解C 、接近精确解D 、远小于精确解6、电力线路得波阻抗就是( ) 。
A 、阻抗B 、纯电阻C 、纯电抗D 、纯电纳7、电力系统电压波动产生得原因有( ) 。
A 、由幅度很小, 周期很短得偶然性负荷变动引起B 、由冲击性或者间歇性负荷引起C 、由生产与生活得负荷变化引起D 、由气象变化引起8、线路末端空载与负载时电压得数值差, 常用空载电压得百分值表示得就是( )。
A 、电压降落B 、电压损耗C 、电压偏移D 、电压调整9、利用制造厂家提供得三个绕组两两作短路试验测得得短路电压百分值计容量比为100/50/100 得三绕组变压器第一绕组得短路电压百分值得计算公式为( ) 。
A、B、C、D、10、若网络中共有n个节点,其中有1个平衡节点,m个PV节点,其余为PQ节点,则极坐标形式牛顿拉夫逊潮流算法得修正方程个数为( ) 。
A、nm1 个有功方程与m个无功方程B、n1 个有功方程与m个无功方程C、n1 个有功方程与nm1个无功方程D、n1 个有功方程与nm个无功方程二、多项选择题(本大题共18分,共6 小题,每小题3 分)1、电压调整针对以下原因引起得电压变动( ) 。
A、由个别设备因故障退出运行造成网络阻抗变化引起B、由系统结线方式改变使功率分布与网络阻抗变化引起C、由生产、生活、气象变化引起D、由冲击性或者间歇性负荷引起2、原网络节点i 、j 之间增加导纳为Y T、变比为k*得变压器, 新得节点导纳矩阵得对应元素为( ) 。

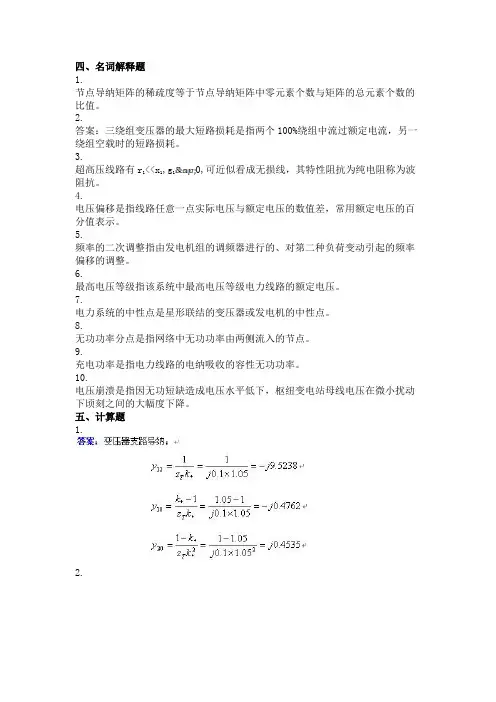

四、名词解释题1.节点导纳矩阵的稀疏度等于节点导纳矩阵中零元素个数与矩阵的总元素个数的比值。
2.答案：三绕组变压器的最大短路损耗是指两个100%绕组中流过额定电流，另一绕组空载时的短路损耗。
3.超高压线路有r1<<x1,g10,可近似看成无损线，其特性阻抗为纯电阻称为波阻抗。
4.电压偏移是指线路任意一点实际电压与额定电压的数值差，常用额定电压的百分值表示。
5.频率的二次调整指由发电机组的调频器进行的、对第二种负荷变动引起的频率偏移的调整。
6.最高电压等级指该系统中最高电压等级电力线路的额定电压。
7.电力系统的中性点是星形联结的变压器或发电机的中性点。
8.无功功率分点是指网络中无功功率由两侧流入的节点。
9.充电功率是指电力线路的电纳吸收的容性无功功率。
10.电压崩溃是指因无功短缺造成电压水平低下，枢纽变电站母线电压在微小扰动下顷刻之间的大幅度下降。
五、计算题1.2.3.4.六、问答题1.电能与国民经济各个部门之间的关系都很密切；电能不能大量储存；生产、输送、消费电能各环节所组成的统一整体不可分割；电能生产、输送、消费工况的改变十分迅速；对电能质量（电压，频率，波形）的要求严格。
2.首先，计算不计功率损耗时的功率分布，确定功率分点；然后，在无功分点将环形网络解开成为两个辐射形网络，把流入无功分点的功率作为辐射形网络的末端功率；最后，从无功分点开始，按辐射形网络分别从两侧逐段向电源推算电压降落和功率损耗。
3.由于无功负荷本身具有正的电压调节效应，当无功电源不足时，系统电压水平下降，将使全系统的无功需求下降。
这时尽管无功功率可以平衡，但难以保证系统正常运行时的电压水平。
因此有足够的可供调节的无功电源是电力系统进行电压调整的先决条件。
4.广义电力系统是由锅炉、反应堆、汽轮机、水轮机、发电机等生产电能的设备，变压器、电力线路等变换、输送、分配电能的设备，电动机、电热电炉等消耗电能的设备，以及测量、保护、控制装置等组成的统一整体。
第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。
110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。
解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。
根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。
因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。
