离心式压缩机安装方案详解

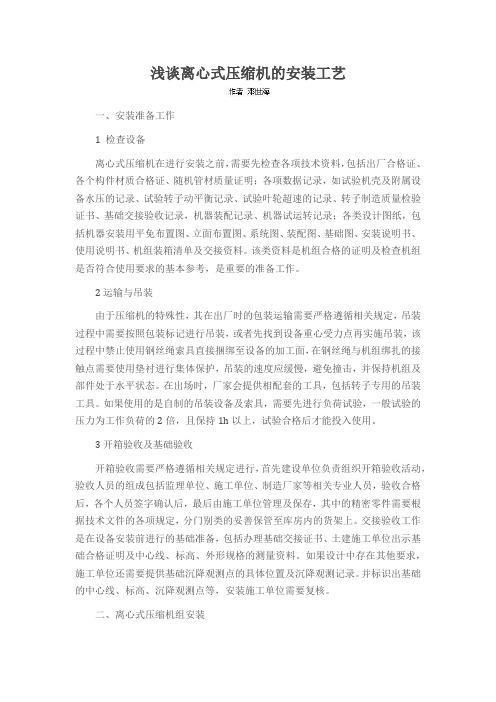

浅谈离心式压缩机的安装工艺一、安装准备工作1 检查设备离心式压缩机在进行安装之前，需要先检查各项技术资料，包括出厂合格证、各个构件材质合格证、随机管材质量证明；各项数据记录，如试验机壳及附属设备水压的记录、试验转子动平衡记录、试验叶轮超速的记录、转子制造质量检验证书、基础交接验收记录，机器装配记录、机器试运转记录；各类设计图纸，包括机器安装用平免布置图、立面布置图、系统图、装配图、基础图、安装说明书、使用说明书、机组装箱清单及交接资料。

该类资料是机组合格的证明及检查机组是否符合使用要求的基本参考，是重要的准备工作。

2运输与吊装由于压缩机的特殊性，其在出厂时的包装运输需要严格遵循相关规定，吊装过程中需要按照包装标记进行吊装，或者先找到设备重心受力点再实施吊装，该过程中禁止使用钢丝绳索具直接捆绑至设备的加工面，在钢丝绳与机组绑扎的接触点需要使用垫衬进行集体保护，吊装的速度应缓慢，避免撞击，并保持机组及部件处于水平状态。

在出场时，厂家会提供相配套的工具，包括转子专用的吊装工具。

如果使用的是自制的吊装设备及索具，需要先进行负荷试验，一般试验的压力为工作负荷的2倍，且保持1h以上，试验合格后才能投入使用。

3开箱验收及基础验收开箱验收需要严格遵循相关规定进行，首先建设单位负责组织开箱验收活动，验收人员的组成包括监理单位、施工单位、制造厂家等相关专业人员，验收合格后，各个人员签字确认后，最后由施工单位管理及保存，其中的精密零件需要根据技术文件的各项规定，分门别类的妥善保管至库房内的货架上。

交接验收工作是在设备安装前进行的基础准备，包括办理基础交接证书、土建施工单位出示基础合格证明及中心线、标高、外形规格的测量资料。

如果设计中存在其他要求，施工单位还需要提供基础沉降观测点的具体位置及沉降观测记录。

并标识出基础的中心线、标高、沉降观测点等，安装施工单位需要复核。

二、离心式压缩机组安装1 施工程序及方法1.1 垫铁的安装垫铁安装前先进行基础的验收，并办理基础的中交。

1.1 离心式压缩机安装施工方案1.1.1编制说明由于图纸资料未提供，本方案仅供投标使用，待中标后将根据施工图纸具体细化本方案以指导施工。

1.1.2编制依据《招标文件》《化工机器安装施工及验收规范》（通用规定）HGJ203—83《化工机器安装施工及验收规范》（离心式压缩机）HGJ205—921.1.3施工程序离心式压缩机及其驱动机（背压式汽轮机）的安装可分为整体安装和解体安装两种情况，将根据制造商提供设备的状态和具体要求进行，本方案以解体安装的情况进行说明。

具体施工程序如下：1.1.4施工前的准备1.1.4.1施工技术准备1）编制详细的施工方案，并报业主、监理审核批准。

2）制造商提供的机器出厂合格证明及装箱清单。

3）制造商提供的机器装配图纸及安装使用说明书。

4）制造商提供的制造装配、质量检验及试运行记录。

1.1.4.2 4.2 设备验收1）开箱验收应和业主、监理、制造商共同进行，开箱前检查箱子有无破损并记录。

2）根据装箱单验收设备，检查其型号、规格、数量及其质量情况并记录。

3）检查随机资料及专用工具是否齐全，并妥善保管。

4）开箱验收后，不及时安装的机件重新包箱或标识后进仓库放置。

1.1.4.3现场准备1）场地平整，基础具备安装条件。

环境卫生良好。

2）压缩厂房已封闭，起重运输设备具备使用条件。

3）施工运输通道畅通，配备必要的消防器材。

4）现场具有机器、机件放置和保护的条件。

1.1.5压缩机安装施工工艺1.1.5.1基础验收及处理1）基础办理交接手续，并根据土建专业提供的技术资料进行验收。

主要检查基础的轴线、标高标识是否清晰明显。

基础的几何偏差是否符合规范的要求。

（基础的尺寸及位置允差见下表）2）基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷。

不得有疏松层、油污。

3）基础铲麻。

麻点深度不小于10mm，密度3—5点/平方分米为宜。

放垫铁处铲平，水平度小于0.5mm/m，与垫铁接触面积大于50％。

4）中心线、标高基准移置到明显处，备机器安装复验时用。

离心式压缩机组安装方法分析摘要：离心式压缩机组的组成部分比较多，是一种大型的机械设备，安装需要经过非常多的工序，为此必须加强整个安装方法的整理。

本文从垫铁的安装开始，整理了机组和附件以及管路安装的方法，为今后离心式压缩机组的安装积累经验。

关键词：离心式压缩机组；安装方法；找平找正化工企业生产中，离心式压缩机组是重要生产设备，为保证生产顺利进行，必须以正确的方法安装离心式压缩机组，下面内容就安装方法做简要分析：1、安装垫铁在安装垫铁之前，需要对基础部分进行验收，进行基础中交。

基础需要验收的内容：基础横纵坐标位置、不水平度、标高、地脚螺栓孔偏差，另外，还要看基础表面是否有裂纹、孔洞、脱块、露筋的问题。

安装垫铁的时候，以无垫铁安装范式进行，也就是压浆法，具体过程为，依照图纸的要求，在设定防治垫块的地方，凿一个大约20mm深的方坑，将垫块放置其中并找平找正，用混凝土进行固定，接下来的机组找平找正可使用对螺丝进行调整以调整垫块的方式进行。

此方式能够确保垫铁同设备地面之间的接触为100%，从而找平变得更加简单[1]。

2、安装机组离心式压缩机的供货形式为整体供货，出厂之前已经进行了检查，依照规范在安装现场不需要进行拆检。

但是，业主想要确保机组可以正常运行，当安装结束之后，需要解体式检查。

2.1底座就位，并找正和找平去除底座下面和基础面的油污、灰尘和锈蚀，然后将底座吊起来。

在调节底座的时候，可调节底座上螺栓，从而找正位置，保持水平，具体要求为：基础中心线和中心线保持一致，偏差值不能高于5mm；标高偏差值是±3mm；底座水平偏差并不能超出0.05mm/m。

底座安装结束，找好水平度之后，需要使用临时的垫铁将孔隙垫实，当二次灌浆完毕之后，可调节螺栓，让其松开，让地脚螺栓保持拧紧状态。

2.2针对机组进行二次灌浆以无收缩水泥沙浆进行灌浆，标号必须高出设备基础材料标号一级，必须有安装人员配合进行灌装，一边浇灌一边振捣，灌浆层凝结之后，可以将底座顶丝松开，而基础上的螺栓实施灌浆，应当先于底板灌浆，还要达到规定的强度[2]。

6.2.7离心式压缩机安装方案（一）、工程概况220万吨/年蜡油加氢装置有循环氢压缩机组一台，为离心式压缩机，构造型式为径向剖分筒形离心式压缩机，单段压缩；压缩机由3.5MPa背压式蒸汽轮机驱动，汽轮机调速器采用电子调速器，为指导该压缩机旳施工，特编制此原则方案。

（二）、编制根据1、《化工机器安装工程施工及验收规范（离心式压缩机）》(HGJ205-92)；2、《乙烯装置离心压缩机组施工技术规程》(SHJ519-91)3、《压缩机、风机、泵安装工程施工及验收规范》(GB50275-1998)；4、《机械设备安装工程施工及验收通用规范》（GB50231-1998）5、《石油化工设备基础施工及验收规范》(SH3510-)；6、《石油化工设备安装工程质量检查评估原则》SH3514-；7、《石油化工施工安全技术规程》SH3505-1999；8、《石油化工工程建设交工技术文献规定》SH3503-；（三）、施工准备1、设备开箱完并报检合格，随机带资料文献齐全；2、基础验收、交接完，有关施工资料齐全；基础上安装基准线、定位线及标高线已标定，麻面已铲凿，垫铁窝已处理；3、厂房范围内地下工程完毕，场地平整，地面已硬化；4、压缩机棚施工完，吊车满足使用规定；6、临时用电、用水已具有，消防设施符合规定；7、工具准备齐全、性能满足安装规定；8、安装、检查使用旳测量及检查用仪表、仪器准备齐全，精度符合原则，检查合格并在有效有效期内。

（四）、施工工艺环节及控制1、施工工艺环节(见下页)2、施工工艺及控制（1）施工图纸会审设计图纸到位后，由监理单位、总承包单位、设计单位、施工单位进行设计交底和图纸会审。

设计交底规定设计单位将图纸旳设计规定及所执行旳原则、规范加以明确，保证设计规定与实际施工紧密结合；图纸会审规定各方将设计图纸中存在旳问题及早暴露，及时加以修改、纠正，从而防止在现场实行中导致障碍，影响工程进展，使得质量目旳无法实现。

离心压缩机组安装方案目录1、编制说明和编制依据2、工程概况3、机具安装程序和施工方法4、设备开箱验收5、机组就位调整6、机组各单机的检测处理7、机组轴对中调整8、油系统安装注意事项9、工艺系统安装及注意事项10、机组油循环实施条件11、压缩机运行前检查12、检查13、试运行期间监督14、正常停机15、工程质量要求及保证措施16、劳动力计划17、质量检查计划18、安全环保技术措施19、工机具、工具、量具一览表编制说明和编制依据编制说明本方案以说明机组施工程序，各工序的施工方法和操作要领为主要内容进行编制，各工序的操作细则及详细的安装技术数据等通过现场技术交底、工程质量单及安装指导说明书和有关制造厂家图纸资料等形式体现。

本方案试运行部分内容主要用以对机组试运操作程序和要领进行原则性的控制和指导，待机组安装工程进入后期即扫尾试运行准备阶段，再编写详细的试运操作细则。

1.2编制依据制造厂商提供的技术文件与图纸；《化工机器安装工程施工及验收规范》（离心式压缩机篇）HGJ205《机械设备安装工程施工及验收通用规范》GB50231-98；《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.工程概况BCL523加氢循环气离心压BCL523压缩机组布置在压缩机厂房内，压缩机组采用异步正压通风压缩机组采用异步正压通风电动机驱动。

由电动机.液力偶合器.增压机.BCL523压缩机四部件组成。

2.1机组技术参数如下.2.2 外形尺寸、动力特性参数及重量机组外形尺寸：LXBXH：2500X2000X2500 扰曲临界转速：第一阶临界转速：4378.5 r/min 第二阶临界转速：18049.5 r/min 转子重量：535 kg最大起重件重量：27500 kg压缩机重量：27500 kg最小起升高度（从压缩机中分面算起） 2.5 m 机组总重量：~80000 kg2.3 传动方式采用膜片挠性联轴器连接传动。

2.4 原动机型式：正压通风型异步电动机型号：YZKS710-4额定转速：1494 r/min输出轴功率（额定）：3550 kw3机组安装程序和施工方法3.1基础验收处理3.1.1基础移交时，应交送附有基础各部几何尺寸实测记录，基础混凝土试块试验报告与基础沉降观测记录的合格证明书，基础上应标有纵、横基准轴线和标高标记。

离心式压缩机组安装方案离心式压缩机组是一种常用的压缩机装置，其结构紧凑、噪音小、运行稳定、效率高等特点使其成为工业生产中常用的设备之一、在离心式压缩机组的安装过程中，需要考虑多个方面的因素，包括设备选址、安装位置、安装方法、配套设施等。

首先，设备选址是离心式压缩机组安装的首要考虑因素。

选址应远离噪音敏感区域，避免对周围环境和人员产生影响。

同时，选址时还需考虑到设备的运输和安装便利性，可选择离供电源较近且有足够运输和操作空间的地点。

其次，安装位置的选择是离心式压缩机组安装的重要环节。

压缩机组的位置应当尽量接近气体供应和消耗位置，确保气体输送路径短、管道损失小，以提高设备的运行效率。

此外，安装位置还需具备良好的通风条件，以保证压缩机组的散热效果。

在安装方式方面，一般有地面安装和室内安装两种情况。

地面安装是将离心式压缩机组放置在固定支架上，通过地下管道与其他设备连接。

室内安装是将离心式压缩机组放置在独立的机房中，通过室内通风系统进行散热和排烟，同时还需考虑到噪音隔离措施。

具体的安装方式应根据实际情况和工艺要求进行选择。

配套设施是离心式压缩机组安装过程中不可忽视的一环。

首先，需要为离心式压缩机组提供稳定的电源和地线设施，以确保设备正常运行和安全使用。

其次，还需要根据设备的尺寸和重量，配备合适的支撑结构和固定装置，以确保设备安装牢固可靠。

此外，还需要考虑到排水和排气设施的设置，以保持设备正常的运行和维护。

最后，在安装过程中还需注意一些技术要点。

首先，需要进行严格的设备安装验收，包括安装材料和配件的质量、设备的精确安装位置、安装过程中的焊接和连接质量等。

其次，需要进行设备运行试验和调试，以确保设备的运行性能和稳定性。

最后，还需要进行设备的操作培训和维护指导，提高操作人员的技术水平和设备的使用寿命。

总之，离心式压缩机组的安装方案需要综合考虑设备选址、安装位置、安装方式、配套设施等多个方面的因素。

只有合理设计和严格执行安装方案，才能确保设备的正常运行和安全使用。

离心式压缩机组安装方案（监理业主论证通过版本）一、施工部署1、指导思想我公司施工部署的指导思想是：品质优良，清洁施工，以人为本，持续发展；以顾客为中心，以质量、环境保护、职业健康安全为轴心，严格按照ISO9001：2000、ISO14001-1996和GB/T28001系列标准建立完善的质量、环境、职业健康安全管理体系；精心组织、科学管理、优质高速地完成本项施工任务，创造顾客满意的高品质优质工程。

2、实施目标根据本项目具体技术指标参数要求，充分发挥我公司的优势，科学组织各工种间的交叉作业，合理配置生产资源，精心施工，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率达到100％，优良率达到90％。

（2）工期目标保证在双方约定工期内竣工，在施工过程中可根据要求完成本次施工任务。

（3）职业健康安全目标严格遵守各项安全操作规程，采取有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。

（4）环境保护目标采取有效措施，减少施工噪音和环境污染，积极采用环保材料和施工工艺，危险废固物由交同环保部门处理率100%，注意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。

（5）文明施工目标确保文明施工，达到文明施工工地标准。

以安全为中心，以质量为轴心，严格按照ISO标准，建立完善的管理体系，选派高素质项目经理、工程师及工程技术、管理人员，选择最优秀的施工作业人员组成项目施工部，实施项目管理，精心组织，科学管理，优质高速完成本次施工任务，创造业主满意的工程。

充分发挥我公司的优势，科学组织各工种的交叉作业，合理配置项目资源，精心施工，严格履行合同要求，确保完成以下目标：为了提供施工项目管理的组织保证，形成责任制和信息沟通体系，特制定如下的管理组织机构：项目部：设项目经理一名，项目总工一名，负责组织领导工作。

工程部：负责现场技术、进度计划、组织协调、生产要素、文件资料、机械管理、信息系统、工程总结编审的具体管理工作质保部：负责质量管理体系、达标投产、施工质量控制、施工质量监督、工序交接、配合监理、工程移交以及竣工资料整理的具体管理工作；安监部：负责安全、环境管理体系管理，现场安全监察，保卫、消防，防洪、防汛，以及文明施工等具体管理工作。
