xx光进铜退施工组织设计1

凉山电信光进铜退建设工程规范一、设备1、设备安装点的确认与调整设备尽可能安装在室内、楼道内，避免阳光直晒，雨淋。

设备点位应该在割接点上方，减少回放电缆长度。

2、设备走线（1）、设备的电源引入线钉固式要求做穿管保护，转弯处，必须使用弯头，或者使用对应规格弯管器，不得直接折弯，避免伤线。

走线要求平、直，线卡位置整齐，间距大小均横；若设备电源引入线是架空，要求与原有光电缆线路分开，单独架设横担，安装隔电子，使用有外绝缘的符合额定功率需要的铜芯线，并要求火线、零线分开固定在横担隔电子上，横担安装高度应在通信光电缆线路上50厘米以上。

（2）、设备板卡到用户端线路、电源连接线，要求通过走线环固定，分线提前扎到需要分线侧，不准在分线处产生交叉、缠绕。

分线应对应与之相平行的走线环分线，用户端端子线要求理顺后卡线，卡线富裕度整齐。

卡线后背板线用尼龙扎带绑扎。

（3）、设备电源线有多条时，应从上端向下段绑扎，富裕扎线预留在箱底，，所有线路不得在箱体内扭成小圈。

3、设备安装固定，设备安装固定应牢固，平整，垂直，不得歪斜、倾倒。

设备固定高度不仅要便于正常操作、维护，还要安全可靠。

二、电缆线路走线1、电缆线路进入设备处必须做回水弯，避免雨水等顺线路进入设备，尾巴电缆做弯头，并固定，固定间距均匀，多条电缆进入设备时，进入的电缆不得交叉缠绕，必须平行固定进入。

2、电缆地线必须与设备地线连接，进入设备电缆，要求绑扎，扎线分线必须通过走线环分配，预留富裕度平整合理。

卡线符合板卡分配要求3、用户线跳线要求，所有跳线必须通过走线环跳接，语音跳线与数据跳线分开走线，数据线不得直接从模块拉到语音侧，需从另一侧通过走线环绕到语音侧。

跳线使用0.5线径铜芯双绞线。

禁止使用0.4毫米铜芯电缆线。

4、割接后割接点的处理，割接后，割接点要求最迟在3日内封焊完毕，避免割接点长期暴露，进潮、进水，导致电缆电气性能下降。

5、割接完成后，必须清理设备箱体内杂物，垃圾，对所有走线孔进行封堵，避免潮气、老鼠等进入箱体，造成安全隐患。

关于杭州电信光进铜退施工业务的浅析摘要：本文从工作实践出发，对杭州电信光进铜退现状进行了分析，并剖析了光进铜退通信工程中退铜策略措施，重点对九堡局铜退试点方案及转塘浦塘FTTN改造工程进行了详细的介绍和客观的分析，指出“铜退光进”项目的实施，FTTX等新技术全面铺开，有利于通信施工企业在通信接入网络技术发生全面的变革前，支撑能力提前得到锻炼和提升。

关键词：光进铜退FTTX施工一、引言：移动通信的3G大战愈演愈烈，这边厢，固定宽带领域的运营商竞争也由“铜时代”迈入“光时代”。

电信业重组之后，中国电信一家独大的宽带接入业务遭遇中国移动旗下原铁通业务、中国联通旗下原网通业务的挑战，“光进铜退”的演进，仅仅是重组后的运营商全业务竞争的一个侧影。

杭州电信吹响将杭州打造成“光城市”的号角，多年来主要应用在企业用户的光纤接入，从2009年起，将向寻常百姓家开放。

杭州电信“光进铜退”的整体施工任务已相继展开，文章中，重点对九堡局铜退试点方案及转塘FTTN改造工程进行了详细的介绍和客观的分析。

二、光进退铜总体发展思路三、铜退：杭州九堡局铜退试点方案分析1. 退铜策略为确保铜缆退网工作积极有效进行，紧紧围绕杭州电信当前光小区建设、宽带提速、资源盘活等工作重点，寻找退铜工作切入点，主要策略、措施有：（1）优先选择接入距离 2.5公里以上农村区域退铜，提升农村宽带能力；（2）优先选择鼠害严重区域以及铜缆盗窃严重区段退铜，提升网络质量，降低运维费用；（3）优先选择市政迁改区段退铜，顺势改造，宽带提速，争取赔补，降低改造费用；（4）利用资源系统，精确分析交接区主干电缆条数、利用率状况和组网状况，一是对多主干成端交接区进行主干电缆归并，缩容腾退多余主干；二是重点选择利用率小于20% 的交接区，结合光小区建设、设备下移、交接区割接调整等多种手段改造，整体退出铜缆。

（5）加强市场联动，积极试点FTTH光小区、FTTH新农村的整体退铜，通过移动业务捆绑、宽带提速提质、ITV 等，为用户提供多元化优质业务。

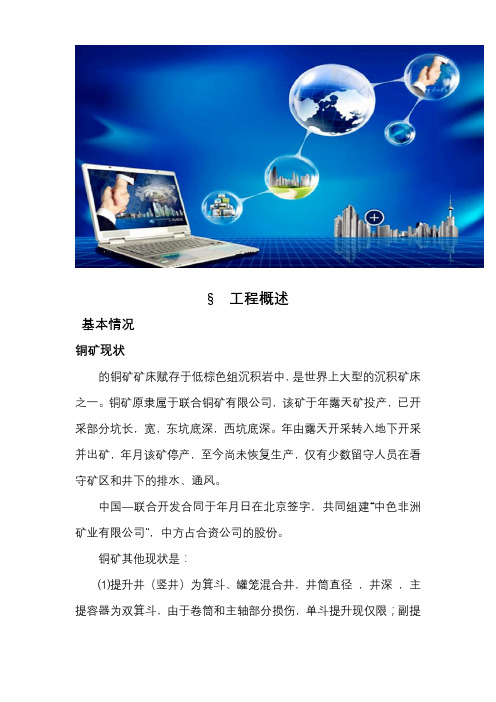

§工程概述基本情况铜矿现状的铜矿矿床赋存于低棕色组沉积岩中，是世界上大型的沉积矿床之一。

铜矿原隶属于联合铜矿有限公司，该矿于年露天矿投产，已开采部分坑长，宽，东坑底深，西坑底深。

年由露天开采转入地下开采并出矿，年月该矿停产，至今尚未恢复生产，仅有少数留守人员在看守矿区和井下的排水、通风。

中国—联合开发合同于年月日在北京签字，共同组建“中色非洲矿业有限公司”，中方占合资公司的股份。

铜矿其他现状是：⑴提升井（竖井）为箕斗、罐笼混合井，井筒直径，井深，主提容器为双箕斗，由于卷筒和主轴部分损伤，单斗提升现仅限；副提升容器为×双层单罐笼配平衡锤，每罐可容人。

⑵露天矿东坑底斜坡道已通达中段。

⑶水平以上已开采出矿，、、各中段大部分井巷工程基本完好。

⑷水泵房有台水泵，排水能力为，目前运转基本正常。

⑸水泵房和清水仓、污水仓已施工完，并安装有台水泵。

⑹临时泵房内装有台水泵，每台水泵排水量为。

⑺破碎站的破碎设备已拆走。

⑻破碎硐室站硐室工程已基本施工完，但未安装设备。

⑼风井和风井直径均为，各安装一台直径为的离心扇风机，电机功率均为。

风井的风机已坏。

⑽空压机站。

原配置台型透平式空压机，现只有台完好，在目前停产维护期间，一般只开动一台。

每台排气量为，电动机功率为。

⑾地表矿石、废石转载站及向选矿厂运输矿石的总长约胶带运输机的机架和土建围护结构基本完好，大部分托辊尚在，胶带已拆走。

⑿供电电源因自地区总降压变电所，以三回路架空线路分别向齐森戈和变电所供电。

齐森戈变电所有台变压器（供采矿），变电所有台变压器（供选矿和钴酸厂）。

⒀供水工业生产用水取自井下排水，停产期间井下排水量约为。

生活用水取自外的卡富埃（）河，经处理后，供生活区和厂区使用。

⒁厂区还有一些办公用房、仓库、生活福利设施和道路等，维修后可供使用。

标段范围本标段为铜矿恢复生产前井巷工程标段工程的主要内容为：运输巷道、进风联络道、回风联络道、中段回风巷道、以上东部斜坡道、斜坡道贯通、分段巷道、西区回风天井及矿石溜井、沿脉及穿脉巷道、分段采准道、～回风天井刷大、回风天井及巷道刷大、和回风巷道扩帮、主斜坡道部分工程（由中段向下掘进长的斜坡道工程量）、及以上采切工程、充填平巷、充填钻孔硐室、充填钻孔、基建探矿疏干工程、下盘矿体探矿、钻窝等子项。

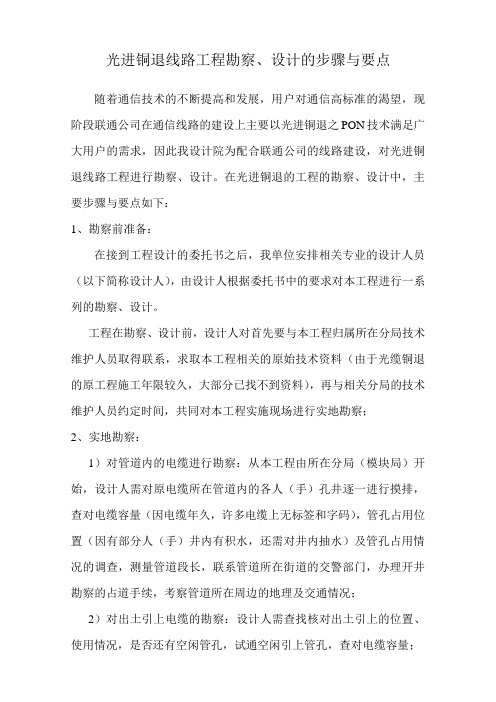

光进铜退线路工程勘察、设计的步骤与要点随着通信技术的不断提高和发展，用户对通信高标准的渴望，现阶段联通公司在通信线路的建设上主要以光进铜退之PON技术满足广大用户的需求，因此我设计院为配合联通公司的线路建设，对光进铜退线路工程进行勘察、设计。

在光进铜退的工程的勘察、设计中，主要步骤与要点如下：1、勘察前准备：在接到工程设计的委托书之后，我单位安排相关专业的设计人员（以下简称设计人），由设计人根据委托书中的要求对本工程进行一系列的勘察、设计。

工程在勘察、设计前，设计人对首先要与本工程归属所在分局技术维护人员取得联系，求取本工程相关的原始技术资料（由于光缆铜退的原工程施工年限较久，大部分已找不到资料），再与相关分局的技术维护人员约定时间，共同对本工程实施现场进行实地勘察；2、实地勘察：1）对管道内的电缆进行勘察：从本工程由所在分局（模块局）开始，设计人需对原电缆所在管道内的各人（手）孔井逐一进行摸排，查对电缆容量（因电缆年久，许多电缆上无标签和字码），管孔占用位置（因有部分人（手）井内有积水，还需对井内抽水）及管孔占用情况的调查，测量管道段长，联系管道所在街道的交警部门，办理开井勘察的占道手续，考察管道所在周边的地理及交通情况；2）对出土引上电缆的勘察：设计人需查找核对出土引上的位置、使用情况，是否还有空闲管孔，试通空闲引上管孔，查对电缆容量；3）对墙壁电缆的勘察：设计人需要架梯对墙壁电缆调查电缆容量，路由情况；测量出土引上及墙壁路由长度，调查墙壁墙体的质量、材质（确定需要钉固或吊挂光缆、能否在同路由布放光缆等），是否有灯箱、牌匾、强（弱）电等同路由能够影响施工的各种障碍物；同小区所在物业（街道）勾通，可否在本地实施光进铜退施工，及是否需要收取抵押金、赔偿费用等问题；考察电缆所在房屋周边的地理及交通环境；4）对架空杆路电缆的勘察：设计人需查找核对本工程电缆所在杆路的位置，调查原杆路的质量情况，对原杆路的质量进行评估（是否需要增杆、补杆、加设吊线、拉线、地线、电缆保护及大修杆路等），架梯（或脚扣）到杆上勘察电缆容量，调查吊线和拉线规格、杆高及杆路周边的地理及交通、人文环境等，测量杆路杆空的距离，评估原杆路可用性等；5）选择新建设备的位置：设计人需对新建设备的位置进行选置，确定最佳的点位后，需要到本位置所在的小区物业（街道、村委会或所占用位置的所有权人）确定位置的可行性，及是否需要收取抵押金、赔偿费用等问题，若不行再选次之位置，重复先前的步骤。

设计编号：建设单位：中国联合网络通信有限公司德州分公司设计单位：山东天地通信设计咨询有限公司二○一一年四月文件组成2011年德州联通宁津xxxxxxx光进铜退工程的一阶段设计文件由以下文件组成：详见汇总册目录1设计说明 (1)1.1概述 (1)1.1.1工程概要 (1)1.1.2设计依据 (1)1.1.3设计方案 (1)1.1.4主要工作量 (2)1.2主要设计标准 (2)1.2.1光缆型号及应用场合 (2)1.2.2光缆技术性能要求 (2)1.2.3光缆纤芯技术性能要求 (3)1.2.4光缆接续以及色谱说明 (4)1.2.4.1光缆接头盒的要求 (4)1.2.4.2色谱标志说明 (4)1.2.5光缆线路的保护措施 (5)1.2.5.1防机械损伤 (5)1.2.5.2防强电 (5)1.2.5.3防雷 (5)1.2.5.4管道光缆保护 (6)1.3光缆线路施工要求 (6)1.3.1 光缆桥架和线槽施工要求 (6)1.3.2 光配线架、交接箱、光分纤箱安装要求 (6)1.3.3 光分路器的安装 (7)1.3.4 接头盒、分纤设备的安装 (7)1.3.5 综合信息箱的安装 (8)1.3.6 通信光缆的敷设 (8)1.3.7 入户光缆的敷设 (9)1.3.8 光缆、光纤的连接 (10)1.3.9 光跳线的敷设 (10)1.4 电缆线路的敷设及施工要求 (10)1.4.1局内电缆的敷设及施工要求 (10)1.4.2 管道电缆的敷设及施工要求 (11)1.4.3 电缆接续要求 (11)1.5 电缆线路的防护 (11)1.5.1 防强电 (11)1.6 施工安全注意事项 (12)1.7 工程有关问题的说明 (12)2.1预算编制说明 (13)2.1.1工程概况 (13)2.1.2投资分析 (13)2.1.3编制依据 (13)2.2预算表 (14)3 图纸(1) XXXXXXXX施工图............................................................................ 090600321Y-YX-01(2) XXXXXXXX光缆系统图.................................................................... 090600321Y-YX-021设计说明1.1概述本设计为2011年德州联通宁津xxxxxxx光进铜退工程设计，按一阶段设计进行。

浅谈“光进”与“铜退”作者：闫守君来源：《科技与创新》2014年第14期摘要：随着计算机技术和互联网技术突飞猛进的发展，用户上网的需求由早期的信息浏览逐渐向多元化的方向发展，网络游戏、高清电视等高带宽业务的需求和发展使光进铜退成为必然趋势。

主要从光进铜退的原因、主要模式和退铜原则等方面进行了阐述，同时以朝阳街局撤局为例，对朝阳街局撤局模式与实施过程进行了描述，并对未来提出了展望。

关键词：光进；铜退；FTTB；FTTH中图分类号：TN929.11 文献标识码：A 文章编号：2095-6835（2014）14-0135-02互联网业务得到了突飞猛进的发展，用户上网的需求也从早期的信息浏览向娱乐化、教育化、交流化、商业化、服务化以及网络购物等方向发展。

随着网络和计算机技术的飞速发展，人们对IPTV、网络游戏、高清电视等高带宽业务的需求逐步提高，用户对带宽的需求日益增加，使得高速率、高带宽的光纤传输需求越来越大。

传统的ADSL接入方式是在一对绞合的铜线上分别传送数据和语音信号，它受到电缆传输数据业务频率的限制，其带宽不超过8 Mbps，一般为512 Kbps～4 Mbps，传输距离一般为2 km，信号传输距离比较短，衰减非常大，传输极不稳定，容易受到线路质量影响和干扰源的干扰，故障率很高，保密性极差。

这直接导致了传统的ADSL接入方式，无法满足日趋增长的高带宽需求和远距离输送。

根据互联网发展的大势所趋，光进铜退将成为必然趋势。

1 光进铜退的基本含义光进铜退是指在宽带接入的模式上以光纤接入用户，取代接入机房与接入用户间的电缆，加快传输的速率和提升数据流量，同时，又大幅降低网络建设成本的一种模式，是实现以“窄带+铜缆”为主的网络传输方式向“宽带+光纤”的全新网络传输方式转变的具体实践。

2 光进铜退已经形成趋势光进铜退已形成趋势的主要原因有：①2014年来，铜的价格飞速猛涨，如果我们继续使用原有的以铜为采购、使用原料的电缆通信接入方式，不仅增加了成本支出，而且施工成本也大幅增加。
