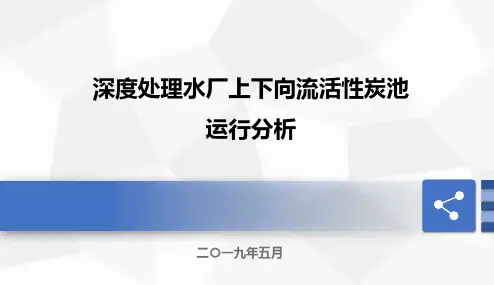

深度处理水厂上下向流活性炭池
运行分析
二〇一九年五月
CONTENTS 1
2
3
供水系统现状
结论及建议
活性炭运行效果评价4
活性炭性能评价
1供水系统现状
4
S水厂
东周水厂
B水厂
石佛水厂
刘湾水厂（新建）
臭氧生物活性炭深度处理工艺改造
2003~2005南水北调配套水厂
改造、新建完成
与中科院生态中心合作
开展溴酸盐控制研究
与清华大学合作开展
臭氧活性炭深度处理工艺研究2014.12切换南水北调2009~20102011~20132013~2014
臭氧生物活性炭深度处理
工艺改造
2003~2005南水北调配套水厂
改造、新建完成
与中科院生态中心合作
开展溴酸盐控制研究
与清华大学合作开展
臭氧活性炭深度处理工艺研究2014.12切换南水北调2009~20102011~20132013~2014。
臭氧 - 活性炭工艺污水处理厂深度处理中试研究摘要：采用臭氧-活性炭联用工艺处理某污水处理厂“改良A2O-深床滤池”工艺出水，能有效去除污水中的COD，平均去除率为66%，最大去除率可达到88%。
并且，与单纯活性炭工艺相比，臭氧-活性炭联用工艺的处理效果更好，出水水质更稳定。
“改良A2O-深床滤池”工艺出水经臭氧-活性炭联用工艺处理后，出水COD、BOD5及色度均能满足DB32/1072－2018的排放要求。
优化臭氧投加量为15～20mg/L。
臭氧工艺与活性炭工艺联用后，降低了活性炭吸附单元的处理负荷，能有效延长活性炭的吸附饱和时间，延长活性炭的使用寿命，在工程应用中将降低活性炭处理单元的运行成本。
本文主要分析臭氧-活性炭工艺污水处理厂深度处理中试研究。
关键词：臭氧;活性炭;深度处理;污水处理厂引言复合臭氧活性炭工艺利用臭氧的强氧化能力，将废水中的有机物氧化，还原成中小分子有机物质，然后通过活性炭吸附去除。
许多研究和应用都证明它能有效地提高污水质量。
为验证臭氧和活性炭联合工艺能否满足西山污水处理厂的处理要求，以该厂“改性a2-深层床过滤器”工艺中的废水为处理对象，通过试运行研究臭氧和活性炭联合工艺的处理效果。
比较纯活性炭工艺，研究了在活性炭处理前添加臭氧处理的必要性。
1、活性炭特征及作用原理活性炭是一种黑色多孔固体碳，包括粉末、颗粒、块体、蜂窝或晶体。
由于其特殊而丰富的多孔结构，具有较强的吸附功能。
吸附功能主要分为物理吸附和化学吸附。
物理吸附是指活性炭采用其自身的微孔或孔隙结构来吸收分子直径小于活性炭孔隙直径的水中和空气中的杂质。
化学吸附是指由于表面异质原子、化学功能组、化合物和吸附物质之间的化学反应而对活性炭进行化学吸附。
在上述两种吸附方法的共同作用下，活性炭可以完全吸附废水中的重金属离子、各种杂质和污染物，实现较好的水处理效果，从而在水处理行业得到广泛应用。
2、污水处理工艺2.1污水处理工艺选择本工程污水处理厂预处理系统由生活污水预处理系统和工业污水预处理系统组成。
2017年09月臭氧—生物活性炭深度水处理工艺探究曲鋆洋（大庆油田水务公司东风水厂，黑龙江大庆163000）摘要：现在全球淡水量越来越少，水污染越来越严重，因此，净化水成为现在人们关注的话题。
我国全国各地的水资源多少都会存在一些污染，为提高水的质量，会在原有的常规水处理的基础上增加净化水工艺，现在常用的是臭氧——生物活性炭深度水处理工艺，并且在一些地区取得良好的成绩。
本文笔者简要介绍臭氧——生物活性炭深度水处理工艺的原理和具体措施，便于人们了解和接受该工艺产出水。
关键词：净水原理；臭氧接触池；生物活性炭；反冲洗现在人们可用的淡水资源除了地下水以外，还有一部分来自于运河支流，人们生活涉及到各方各面，都会对地表淡水产生污染，水中的氨氮、色度、亚硝酸盐、耗氧量和铁的含量明显增多，人们直接饮用会对健康造成不利影响。
常规的水处理办法已经不能够将这些有害物质除去，并且还存在多种弊端，例如在净水过程中，向水中投入大量的氮会使水中的三氯甲烷和致癌物质明显增多，并且水中还残留一些难闻的气味，不能达到国家标准饮用水的要求，现在新出现的臭氧——生物活性炭深度水处理工艺在深度净水方面取得一定的成绩，并且其中氧化工艺比较适合大部分地区原水水处理，能明显降低水中氨氮的含量，提高水质量，并且相较于其他大型净水设备，该工艺成本低，能大面积快速净水，因此受到很多社会人士的推崇。
1臭氧——生物活性炭深度水处理工艺概述臭氧——生物活性炭深度水处理工艺又被人们称为第二代水净化工艺，该工艺主要是利用了臭氧和活性炭具有吸附能力的特点，臭氧能够吸附水中的一些小分子物质和离子物质，活性炭能够吸附水中悬浮物、胶体、色素等物质，将两者结合起来，对于净化水有双重叠加作用。
臭氧——生物活性炭深度水处理工艺在运行时，臭氧氧化在先，然后利用活性炭吸附水中的某些物质，因为活性炭具有强大的吸附能力，能够将微生物聚集起来，辅助清除水中更多的有机污染物，即清除能力用肉眼可见。
浅谈臭氧-生物活性炭深度水处理工艺摘要主要探讨臭氧—生物活性炭深度水处理工艺的优缺点，总结工艺设计的要点，并介绍了它们的一些具体运用，为臭氧-生物活性炭深度水处理工艺的进一步推广提供技术支持。
关键词臭氧活性炭城市供水工艺设计1臭氧－生物活性炭深度水处理工艺(O3-BAC) 概述臭氧-生物活性炭深度水处理技术被称为饮用水净化的第二代净水技术，臭氧-生物活性炭技术采用臭氧氧化和生物活性炭滤池联用的方法，将臭氧化学氧化、臭氧灭菌消毒、活性炭物理化学吸附和生物氧化降解四种技术合为一体。
其主要目的是在常规处理之后进一步去除水中有机污染物、氯消毒副产物的前体物以及氨氮，降低出水中的BDOC和AOC，保证净水工艺出水的化学稳定性和生物稳定性。
臭氧是氧的同素异性体，分子式为O3，常态呈气体，淡蓝色，有特殊气味；臭氧是自然界最强的氧化剂之一，具有广谱杀微生物作用，其杀菌速度高于氯气。
臭氧投加在水中以后，主要有三个作用，一方面直接降解有机物，减少进入活性炭池中的有机负荷；一方面把大分子有机物降解为小分子有机物，改变水中有机物的分子量分布，提高水中有机物的可生化性，从而有利于强化后续活性炭工艺对于中小分子量有机物的吸附降解；最后一个作用就是为后续活性炭工艺充氧，有利于活性炭好氧微生物的生长。
活性炭几乎可以用含有碳的任何物质做原材料来制造，这包括木材、锯末、煤、泥炭、果壳、果核、蔗渣、骨、石油脚、皮革废物、纸厂废物等等，近来有的国家倾向于用天然煤和焦炭制造粒状活性炭。
活性炭的主要特征是比表面积大和带孔隙的构造，因而显示出良好的吸附性能。
活性炭分粉末活性炭和颗粒活性炭两种，两者不同之处是颗粒大小不同，其吸附性能没有本质上的区别。
活性炭作为一种多孔物质，能够吸附水中浓度较低、其它方法难以去除的物质，同时，还可以去除水中的浊度、嗅味、色度，改善水的口感，而且能够有效地吸附合成洗涤剂、阴离子表面活性剂等活性物质；活性炭还具有催化作用，催化氧化臭氧为羟基自由基，最终生成氧气，增加水中的溶解氧(DO)的浓度。
臭氧—活性炭—反硝化生物滤池在污水再生回用中的应用白 宇1,2 刘金瀚3 甘一萍2 胡洪营1 周 军2(1清华大学环境科学与工程系,北京 100084;2北京城市排水集团有限责任公司,北京 100022;3北京科技大学,北京 100083) 摘要 在酒仙桥污水处理厂建立200m3/d的示范工程进行高品质再生水的生产,在二级出水强化脱氮除磷的基础上,采用臭氧(O3)-活性炭(GAC)-反硝化生物滤池(DNB F)工艺进行试验研究。
经过13个月的试验证明,该工艺由于O3在脱色除臭基础上,能够强化活性炭滤池的生物多样性及活性,从而使出水COD Cr能够长期稳定在30mg/L以下,N H3-N小于1mg/L。
在外加碳源C H3COONa条件下,系统经DNBF后出水TN小于2mg/L。
同时试验发现,为了实现经济节能及良好的污水再生效果,DNBF和O3单元在流程中的位置设置非常关键,有别于污水二级处理工艺。
关键词 再生水 臭氧 活性炭 反硝化生物滤池 酒仙桥污水处理厂Pilot study on reclaimed w aste w ater treatment by O3—granularactivated carbon—denitrif ication biof ilter processBai Yu1,2,Liu Jinhan3,Gan Y iping2,Hu Hongying1,Zhou J un2(1.Dep artment of Envi ronment al S cience an d Engi neeri ng,Tsi ng hua Uni versit y,B ei j ng100084,Chi na;2.B ei j i ng D rai nage Grou p Co.,L t d.,B ei j ng100022,Chi na;3.U ni versit y of S cience an d Technolog y B ei j i ng,B ei j ng100083,Chi na)Abstract:A200m3/d pilot2scale project has been established to produce reclaimed water in Jiu Xianqiao Wastewater Treat ment Plant.A technique using ozone,granular activated carbon (GAC),and denit rification biofilter(DNB F)is added to treat t he denit rogenated and dep ho sp horized wastewater.Data collected in a period of13mont hs indicate t hat t he p rocess not only removes t he color and odor in wastewater in ozone reaction tower,but also increases t he biodiversity and activities of biomass in t he GAC tank due to t he ozonation t reat ment.The COD Cr values of effluent maintain less t han30mg/L,while N H3-N less t han1mg/L stably.The TN values of t he effluent are below2mg/L under t he t reat ment of DNB F p rocess.Meanwhile,it is found t hat t he correct collocation of DNB F and ozone cells is significant,which is different f rom t hat of t he secondary t reat ment p rocess.K eyw ords:Reclaimed wastewater;O3;Granular activated carbon;Denit rification biofilter;Jiu Xianqiao Wastewater Treat ment Plant1 北京市再生水现状为了更好服务于2008年北京奥运,北京城市排水集团负责向奥林匹克森林公园提供优质再生水,其中20多万m3主要用于公园景观用水。
深梅林水厂臭氧活性炭深度处理工艺设计黄年龙 廖凤京提要 深圳梅林水厂深度处理采用臭氧活性炭深度处理工艺,介绍了该工艺的设计参数,并对设计中的重点进行了分析,提出了臭氧活性炭深度处理工艺的出水水质指标与经济指标。
关键词 臭氧接触氧化 生物活性炭过滤 设计参数 水质指标 经济指标 梅林水厂是深圳市供水量最大的一座水厂,其规划总规模为90万m 3/d,现状常规处理规模为60万m 3/d 。
水源为深圳水库水,属低浊多藻富营养化的水体。
根据深圳水库原水的水质特点,在中试的基础上,梅林水厂深度处理设计采用 臭氧接触氧化+生物活性炭过滤 工艺,其净水工艺流程见图1。
图1 净水工艺流程示意1 臭氧接触氧化对于富营养化或受有机污染的水体,采用预氯化会导致水中形成THM s 等三致物质,而臭氧和活性炭均不能有效地将该类物质去除,只能靠活性炭吸附,富集在活性炭里。
但当活性炭吸附饱和后,又会释放进入水中,导致出水TH Ms 浓度升高,影响处理效果。
另一方面,预氯化的余氯,也会对后续活性炭上生物体的活性产生抑制作用,从而导致活性炭的生物降解能力下降。
因此,对臭氧活性炭工艺,设计取消预加氯,将臭氧氧化分为预臭氧氧化与后臭氧氧化,以预臭氧化代替预氯化,从而保证深度处理工艺的效果。
1 1 预臭氧接触池预臭氧主要的作用是杀藻,改善絮凝效果和去除部分有机物,避免预氯化产生消毒副产物。
预臭氧投加量设计采用0 5~1 5mg/L,一般运行在1mg/L 左右,高藻时投加1 5mg/L 。
预臭氧接触时间,根据试验设计采用4min,主要考虑使絮凝剂的投加与藻类的去除效果最佳。
预臭氧接触池采用2座,每座分2格,每格处理水量为15万m 3/d 。
单格池宽为6m ,池长为15 6m,有效水深为6m,超高为0 75m 。
每格预臭氧采用前端1点投加,竖向廊道混合,混合流速采用0 12~0 2m/s,混合水头控制在0 1m 以内。
臭氧投加设备采用水射器与多孔扩散管,每台水射器流量为56m 3/h,水射器前水压为0 35MPa (相对压力)。
【臭氧- -生物活性炭工艺】的设计与运行管理臭氧- 生物活性炭工艺的设计与运行管理张金松, 范洁, 乔铁军(深圳市水务〈集团〉有限公司, 深圳518031)摘要: 针对臭氧—生物活性炭工艺设计和运行管理的重点问题,首先对工艺设计中的活性炭滤料选择、活性炭滤层结构设计、活性炭池型选择、臭氧系统选择、臭氧接触池优化设计和复合预氧化设计等内容进行了研究和总结,并且对工艺运行管理中存在的微生物安全、大型微生物控制、活性炭滤池初滤水管理及pH控制、预臭氧和主臭氧工艺的运行管理等问题,提出了相应的解决方案,以及今后应用中应重点注意的若干问题。
关键词: 臭氧活性炭; 设计; 运行管理; 微生物安全; 标准深水集团所属梅林水厂和笔架山水厂的臭氧—生物活性炭工艺分别于2005 年和2006 年投入运行,对水厂进一步提高有机物、氨氮的去除效果,降低嗅味,全面改善水质发挥了重要作用。
但在实际运行中,也陆续发现了一些国内外文献未曾报道过的新问题,如生物活性炭导致pH值大幅降低,出水有剑水蚤、线虫等微型动物检出等水质问题。
因此,如何通过更好的设计和运行管理,从技术上解决这些问题,无论在理论上还是在实践中均具有非常重要的意义。
1工艺设计1.1活性炭性能指标的选择标准根据制造原料不同,活性炭可分为木质炭、果壳炭和煤质炭等,其中煤质活性炭因其具有多孔性和高硬度的优点,且来源稳定和价格较低,在大规模水处理工程中得到广泛应用。
在水处理工程中,国外多采用不定型炭(主要是压块破碎炭) ,而国内柱状炭的应用最为广泛。
近些年来,不定型炭(主要是柱状破碎炭)在国内得到越来越多的关注,并已经被应用在一些新建水厂中。
研究结果表明,活性炭滤池出水水质与活性炭性能指标之间具有某种相关性。
根据分析结果和实际运行情况,并参考国内外活性炭选择的标准,制定了适合于我国南方地区饮用水中活性炭选择的性能指标,如表1所示。
1.2活性炭滤层结构活性炭滤层厚度一般不低于1. 2 m,根据要去除的不同污染物,接触时间在6～30 min之间,但在一些应用中可高于或低于这个范围。
