基于单片机的温湿度控制系统的设计一、系统概述1、引言随着单片机技术的发展，它已被广泛应用到家用电器、医疗器械、工业控制等领域。

本文介绍了基于单片机的温湿度控制系统的设计，它主要采用单片机控制实现温湿度的测量和控制。

它可以提高空调系统的舒适性，达到良好的温湿度控制效果，而且成本低廉、模块性强，操作简单，便于控制和维护。

2、系统概述温湿度控制系统通过温湿度传感器的采集和检测，然后将测量的温湿度数据通过单片机调节和控制空调系统，调整空调温度和湿度，实现温湿度的调节，达到良好的温湿度控制效果。

本系统主要由温湿度传感器、温湿度控制系统以及空调等组成。

本系统采用AT89C51单片机作为控制处理器，通过串口通信的方式，将温湿度数据传送给控制处理器，控制处理器根据温湿度值控制空调，从而达到温湿度控制的目的。

三、硬件接口设计1、硬件接口功能本系统主要由单片机、温湿度传感器以及空调组成。

单片机采用AT89C51，它的主要功能是作为控制处理器，对温湿度传感器获取的数据进行计算和处理，并发出相应的控制信号，从而调节空调的温湿度。

温湿度传感器是本系统的重要组成部分，它实现了温度和湿度的测量，并将测量结果通过接口输出，其原理主要是利用铂电阻进行温度测量，湿度测量则是利用湿敏电阻进行测量。

空调是一种常用的温湿度控制设备，它主要功能是将室内温度和湿度调节达到舒适的状态，并且能够满足室内环境的要求。

本系统采用普通空调作为系统的控制设备，当单片机接收到温度和湿度的变化，发出控制信号后，空调便根据控制信号进行调节，从而达到温湿度控制的目的。

四、软件设计1、控制程序本系统采用C语言编写的程序来控制单片机计算温湿度数据，并发出控制信号，以实现温湿度调节。

主要程序框架如下：//硬件接口程序#include <reg51.h>#include <intrins.h>//温湿度采集程序void Get_Data(); //获取温湿度数据//温湿度控制程序void Control(); //温湿度控制程序//主函数void main(){while(1){//采集温湿度数据Get_Data();//控制温湿度Control();}}2、温湿度采集程序本系统采用C语言编写的程序来获取温湿度数据。

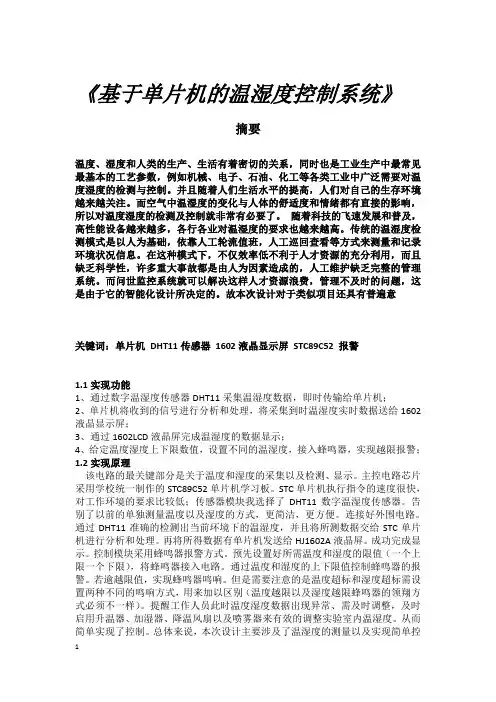

《基于单片机的温湿度控制系统》摘要温度、湿度和人类的生产、生活有着密切的关系，同时也是工业生产中最常见最基本的工艺参数，例如机械、电子、石油、化工等各类工业中广泛需要对温度湿度的检测与控制。

并且随着人们生活水平的提高，人们对自己的生存环境越来越关注。

而空气中温湿度的变化与人体的舒适度和情绪都有直接的影响，所以对温度湿度的检测及控制就非常有必要了。

随着科技的飞速发展和普及，高性能设备越来越多，各行各业对温湿度的要求也越来越高。

传统的温湿度检测模式是以人为基础，依靠人工轮流值班，人工巡回查看等方式来测量和记录环境状况信息。

在这种模式下，不仅效率低不利于人才资源的充分利用，而且缺乏科学性，许多重大事故都是由人为因素造成的，人工维护缺乏完整的管理系统。

而问世监控系统就可以解决这样人才资源浪费，管理不及时的问题，这是由于它的智能化设计所决定的。

故本次设计对于类似项目还具有普遍意关键词：单片机DHT11传感器1602液晶显示屏STC89C52 报警1.1实现功能1、通过数字温湿度传感器DHT11采集温湿度数据，即时传输给单片机；2、单片机将收到的信号进行分析和处理，将采集到时温湿度实时数据送给1602液晶显示屏；3、通过1602LCD液晶屏完成温湿度的数据显示；4、给定温度湿度上下限数值，设置不同的温湿度，接入蜂鸣器，实现越限报警；1.2实现原理该电路的最关键部分是关于温度和湿度的采集以及检测、显示。

主控电路芯片采用学校统一制作的STC89C52单片机学习板。

STC单片机执行指令的速度很快，对工作环境的要求比较低；传感器模块我选择了DHT11数字温湿度传感器。

告别了以前的单独测量温度以及湿度的方式，更简洁，更方便。

连接好外围电路。

通过DHT11准确的检测出当前环境下的温湿度，并且将所测数据交给STC单片机进行分析和处理。

再将所得数据有单片机发送给HJ1602A液晶屏。

成功完成显示。

控制模块采用蜂鸣器报警方式。

计算机控制设计课程设计报告班级B电气092姓名陈文雄学号**********课程设计题目：基于单片机的花房温湿度控制系统设计花卉的生长要在一定的环境中进行，其在生长过程中受到环境中很多因素的影响，其中对花卉生长影响最大的是环境中的温度和湿度。

环境中昼夜温度和湿度变化很大，不利于花卉的生长。

因此必须对环境的温度和湿度进行监测和控制，使其适合花卉的生长。

本课程设计就是要求利用基于单片机来设计一个参数精度高，控制操作方便的花房温湿度控制系统。

以前种植植被一般都用温室栽培，为了充分的利用好温室栽培这一高效技术，就必需有一套科学的，先进的管理方法，用以对不同种类植被生长的各个时期所需的温度及湿度等进行实时的监控。

温湿度控制对于单片机的应用具有一定的实际意义，它代表了一类自动控制的方法。

而且其应用十分广泛。

技术参数和设计任务：1、显示部分的第1到4位显示出温度值，分辨率为0.01度，2位小数，第5、6位显示出湿度值，分辨率为1%H；2、设置湿度报警值，按1度增加，测量湿度到了设定值后，湿度指示LED灯关掉，高于设定湿度5度时报警LED灯打开，断电后能保存温度设定值；3、温度低于设定值时，输出加热控制信号；湿度大于设定值时，输出降湿控制信号；4、利用89C51单片机实现对温度和湿度的控制，以实现温湿度的采集和控制；5、完成SHT11温湿度传感器模块电路的设计；6、完成温湿度调节系统主要控制电路的设计；7、完成LED数码管显示模块电路的设计；8、完成声光报警模块电路的设计；9、完成按键模块电路的设计。

一、系统概述1、系统原理介绍该系统利用STC89C51单片机的软、硬件资源，辅以相应的测量电路和SHT11数字式集成温湿度传感器等智能仪器，能实现多任务、多通道的检测和输出。

它具有测量范围广、测量精度高等特点。

温湿度控制系统上电工作后，用户首先通过键盘输入温度及湿度的初值，单片机系统将用户设置的初值保存在X25045芯片中。
