百分表的使用方法和读数方法【实用版4篇】目录（篇1）1.百分表的简介与用途2.百分表的使用方法2.1 装夹百分表2.2 调整百分表2.3 测量工件3.百分表的读数方法3.1 读取小指针和大指针的刻度线3.2 计算测量值正文（篇1）百分表是一种精度较高的比较量具，主要用于检测工件的形状和位置误差等。

在使用百分表进行测量之前，需要了解其使用方法和读数方法。

接下来，我们将详细介绍百分表的使用方法和读数方法。

一、百分表的使用方法1.装夹百分表在使用百分表时，首先要将其装夹在专用表架或其他牢靠的支架上。

切勿贪图方便将百分表随便卡在不稳固的地方，这样会导致测量结果不准确，甚至可能损坏百分表。

2.调整百分表将百分表装夹在表架上后，可以随意调节其在表架上的上下、前后位置。

在使用前，需要调整百分表的触头，使其垂直于被检测的工件表面。

此外，还需确保测量杆有一定的初始测量压力，即在测头与工件表面接触时，测量杆应有 0.3~1mm 的压缩量。

3.测量工件在测量工件时，应先将工件调整到合适的位置，然后轻轻提起测量杆，使测头与工件接触。

在接触过程中，避免产生瞬时冲击力，以免影响测量结果。

测量时，需要注意保持测头与工件的接触稳定，避免工件的形状和位置发生改变。

二、百分表的读数方法1.读取小指针和大指针的刻度线在读取百分表的数值时，首先要读取小指针转过的刻度线（即毫米整数），然后再读取大指针转过的刻度线（即小数部分），并乘以 0.01。

2.计算测量值将小指针和大指针的刻度线数值相加，即可得到所测量的数值。

例如，如果小指针转过的刻度线为 0mm，大指针转过的刻度线为 0.87mm，那么测量值为 0.87mm。

通过以上方法，您可以熟练地使用百分表进行测量和读数。

目录（篇2）1.引言2.百分表的结构和原理3.百分表的使用方法3.1 选择合适的百分表3.2 安装百分表3.3 操作百分表4.百分表的读数方法4.1 读取固定刻度4.2 读取移动刻度4.3 读取总刻度5.结论正文（篇2）【引言】百分表是一种常用的测量工具，主要用于测量物体的长度、厚度、宽度等尺寸。

百分表的校验方法：一、外观检查1.检查表蒙是否透明、清洁，无明显划痕、气泡等缺陷。

2.检查测量杆活动是否灵活，有无卡住、阻滞现象。

3.检查指针是否牢固，旋转表圈，观察指针是否跳动或晃动。

4.检查表盘刻度是否清晰、完整，数字和刻线无模糊、缺损。

二、测量误差校验1.准备标准量块或量杆，其尺寸精度应高于被校验百分表的精度等级。

2.将百分表安装在专用表架上，使测量杆垂直于标准量块或量杆的测量面。

3.轻轻推动测量杆，使测量头与标准量块或量杆接触，调整表盘使指针指向零位。

4.选择几个不同的测量点（如每隔1mm 或0.5mm 等），在每个测量点上，读取百分表的示值，并记录下来。

5.计算每个测量点的示值误差，即百分表示值与标准量块或量杆实际尺寸的差值。

三、回程误差校验1.在上述测量误差校验的基础上，从大尺寸测量点依次向小尺寸测量点移动测量杆，然后再从小尺寸测量点返回到大尺寸测量点。

2.在同一测量点上，分别记录正向测量和反向测量时百分表的示值。

3.计算回程误差，即同一测量点正、反向测量示值之差的绝对值。

四、指针转动平稳性校验1.轻轻推动测量杆，使指针在表盘范围内缓慢转动。

2.观察指针转动是否平稳，有无跳动、突跳等异常现象。

五、示值变动性校验1.将百分表安装在固定的表架上，使测量杆与一个稳定的平面接触。

2.在测量杆上施加一定的压力（通常为测量范围的1/3 左右），使指针有一个初始示值。

3.在相同的条件下，重复测量10 次，记录每次的示值。

4.计算示值变动性，即10 次示值中的最大值与最小值之差。

六、数据处理与判定1.根据校验结果，对每个测量点的示值误差、回程误差、示值变动性等进行分析。

2.如果各项误差均在百分表允许的误差范围内，则该百分表校验合格；如果有一项或多项误差超出允许范围，则该百分表需要进行调整、修理或判定为不合格。

内径百分表大指针每转动一小格是0.01mm。

大指针每转动一圈是1mm。

小指针每转动一格是0.1mm，每转动一大格是1mm。

1.指针越是往顺时针方向转动，表示孔径尺寸越小。

百分表的最小测量单位是0.01mm。

例如，要测量一批工件的内孔尺寸是40mm，可以先在千分尺上“对表”，然后测量工件，指针在零点左侧的工件表示孔的尺寸大于40mm，指针在零点右侧的工件表示孔的尺寸小于40mm。

2.先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

3.百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。

通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。

常用于形状和位置误差以及小位移的长度测量。

百分表的圆表盘上印制有100 个等分刻度，即每一分度值相当于量杆移动0.01毫米。

若在圆表盘上印制有1000个等分刻度，则每一分度值为0.001毫米，这种测量工具即称为千分表。

①是检验外圆对孔旳圆跳动、端面对孔旳圆跳动。 ②是检验工件两平面旳平行度。 ③内圆磨床上四爪卡盘安装工件时找正外圆。
百分表旳使用方法
3、百分表读数： 先读小表盘（副表盘）读数，再读取大表盘（主表盘）
读数（格数乘以分度值），两个表盘读数之和便是测量值 旳变动量。 4、百分表使用注意事项 ①百分表应牢固地装夹在表架上，夹紧力不宜过大，以免 使装夹套筒变形卡住测杆，测杆移动应灵活。 ②测杆与被测工件表面应垂直，不然将产生测量误差。 ③测量圆柱形工件时，测杆轴线应与工件直径方向一致。 ④测量前应检验百分表读数旳反复性。（同一种人短时间 内对同一被测量测量10 次）。 ⑤在测头与工件表面接触时，测杆应有约1mm旳压缩量， 以保持一定旳起始测量力。
百分表旳使用措施
百分表旳结构
挡帽 表圈
转数指示盘 指针
转数指示针 表体 表盘
套筒
测量杆 测量头
百分表旳使用方法
指示表是一种精度较高旳比较劲具，它只 能测出相对数值，不能测出绝对值，主要 用于检测工件旳形状和位置误差（如圆度、 平面度、垂直度、跳动等），也可在机床 上于工件旳安装找正。
主要讲一下百分表（千分表旳原理、构 造、读数措施跟百分表都类似）百分表旳 测量精确度为0.01mm。
百分表旳使用方法

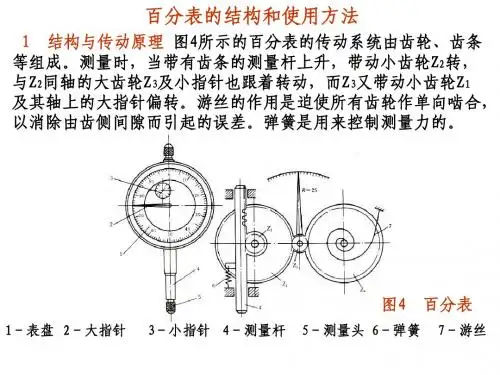

1、工作原理（如图7-13） 当测量杆1向上或向下移动1mm时，经过齿轮传动系统带动大指针5
转一圈，同步小指针7转一格。大指针每转一格读数值0.01mm，小指 针每转一格读数为1mm。小指针处旳刻度范围为百分表旳测量范围。 测量旳大小指针读数之和即为测量尺寸旳变动量。刻度盘能够转动， 供测量时大指针对零用 。 2、测量措施： （1）、百分表常装在常用旳一般表架或磁性表架上使用，测量时要 注 意：百分表测量杆应与被测表面垂直。 （2）、测量旳应用举例见图7－14所示。其中：百分 Nhomakorabea旳维护保养
