光纤传感测量实验报告
光纤传感测量实验报告
引言：
光纤传感测量是一种基于光纤技术的测量方法，通过光的传输和传感原理，可以实现对各种物理量的精确测量。本实验旨在探究光纤传感测量的原理和应用，并通过实际操作验证其可行性。
一、光纤传感测量原理
光纤传感测量的基本原理是利用光的特性在光纤中传输，并通过光的改变来测量物理量。光纤传感器由光源、光纤、光电探测器和信号处理器组成。当物理量作用于光纤时，会引起光纤中的光信号发生变化，进而被光电探测器接收并转化为电信号，最后通过信号处理器进行处理和分析。
二、光纤传感测量的应用领域
光纤传感测量在许多领域都有广泛的应用。其中，温度传感是光纤传感测量的主要应用之一。通过光纤的热致效应，可以实现对温度的高精度测量。此外，光纤传感测量还可以应用于压力、应变、湿度等物理量的测量，并且具有灵敏度高、抗干扰能力强等优点。
三、实验步骤及结果
1. 实验仪器准备：光源、光纤、光电探测器、信号处理器等。
2. 实验一：温度传感测量。将光纤传感器固定在温度变化的环境中，通过信号处理器获取温度变化的数据。实验结果显示，随着温度的升高，光纤中的光信号发生了明显的变化，且与温度呈线性关系。
3. 实验二：压力传感测量。将光纤传感器连接到压力变化的装置上，通过信号处理器获取压力变化的数据。实验结果显示，压力的增加会导致光信号的衰减，且与压力呈正相关关系。
4. 实验三：应变传感测量。将光纤传感器固定在受力物体上，通过信号处理器获取应变变化的数据。实验结果显示，应变的增加会引起光信号的相位变化，且与应变呈线性关系。
5. 实验四：湿度传感测量。将光纤传感器放置在湿度变化的环境中，通过信号处理器获取湿度变化的数据。实验结果显示，湿度的增加会导致光信号的衰减，且与湿度呈负相关关系。
四、实验结果分析
通过以上实验可以得出结论：光纤传感测量可以实现对温度、压力、应变和湿度等物理量的精确测量。实验结果显示，不同物理量的变化会导致光信号的不同变化，这为光纤传感测量的应用提供了可靠的基础。此外，光纤传感测量具有灵敏度高、抗干扰能力强等优点，可以满足各种复杂环境下的测量需求。
一、实验目的
1. 理解光纤传感技术的基本原理，掌握光纤传感器在温度测量中的应用。
2. 学习光纤光栅温度传感器的制作方法，掌握其性能测试和数据分析。
3. 了解温度光纤传感器的实际应用场景，提高对光纤传感器技术的认识。
二、实验原理
光纤传感器是一种基于光纤材料的光学传感器，具有抗电磁干扰、体积小、重量轻、防腐性好等优点。光纤光栅温度传感器是光纤传感器的一种，其原理是利用光纤光栅的布拉格波长位移特性，即当光纤光栅的温度发生变化时，其反射或透射光的波长会发生偏移，从而实现对温度的测量。
三、实验仪器与材料
1. 光纤光栅温度传感器
2. 光纤光栅光谱分析仪
3. 温度控制器
4. 实验台
5. 数据采集系统
四、实验步骤
1. 将光纤光栅温度传感器固定在实验台上，连接好光纤光谱分析仪和数据采集系统。
2. 调节温度控制器，使环境温度逐渐升高，记录光纤光栅光谱分析仪输出的光谱数据。
3. 重复步骤2，使环境温度逐渐降低，记录光谱数据。
4. 分析光谱数据，计算光纤光栅的布拉格波长位移与温度之间的关系。
五、实验数据与分析
1. 实验数据：
| 温度（℃） |布拉格波长（nm）| |----------|--------------|
| 20 | 1552.0 |
| 30 | 1553.5 |
| 40 | 1555.0 |
| 50 | 1556.5 |
| 60 | 1558.0 |
2. 分析：
通过实验数据可以看出，光纤光栅的布拉格波长随温度升高而增加，说明光纤光栅具有正的温度系数。根据实验数据，可以拟合出光纤光栅的布拉格波长与温度之间的关系式：
$$\lambda_B = 1552.0 + 0.0135T$$
其中，$\lambda_B$为布拉格波长，$T$为温度。
.

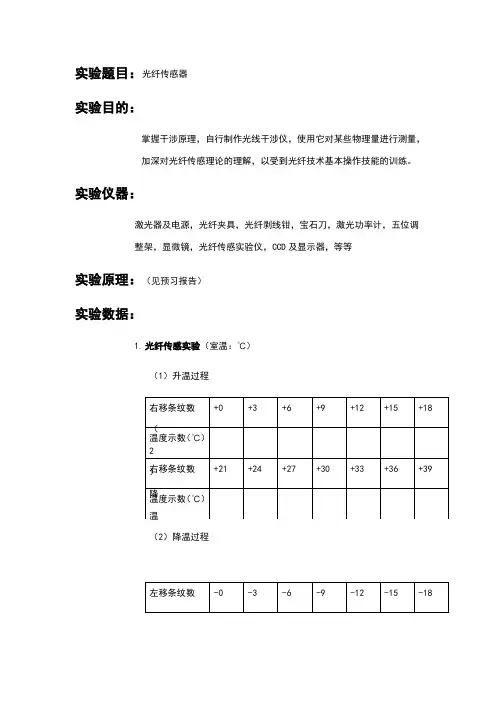

'. 实验题目：光纤传感器
实验目的：
掌握干涉原理，自行制作光线干涉仪，使用它对某些物理量进行测量，加深对光纤传感理论的理解，以受到光纤技术基本操作技能的训练。
实验仪器：
激光器及电源，光纤夹具，光纤剥线钳，宝石刀，激光功率计，五位调整架，显微镜，光纤传感实验仪，CCD及显示器，等等
实验原理：（见预习报告）
实验数据：
1. 光纤传感实验（室温：24.1℃）
（1）升温过程
（2）降温（2）降温过程
2．测量光纤的耦合效率 右移条纹数 +0 +3 +6 +9 +12 +15 +18
温度示数（℃） 26.1 28.6 29.1 29.6 30.1 30.7 31.2
右移条纹数 +21 +24 +27 +30 +33 +36 +39
温度示数（℃） 31.7 32.2 32.8 33.4 33.9 34.6 35.2
左移条纹数 -0 -3 -6 -9 -12 -15 -18
温度示数（℃） 36.1 35.9 35.6 35.3 34.9 34.6 34.1
左移条纹数 -21 -24 -27 -30 -33 -36 -39
温度示数（℃） 33.7 33.3 32.9 32.4 32.0 31.6 31.2 .
'. 在光波长为633nm条件下，测得光功率计最大读数为712.3nw。
数据处理：
一．测量光纤的耦合效率
在λ=633nW，光的输出功率P1=2mW情况下。在调节过程中测得最大输出功率P2=712.3nW
代入耦合效率η的计算公式：
3.56×10-4
二．光纤传感实验
1.升温时
利用Origin作出拟合图像如下：
“光纤传感器原理及应用”课程报告
分布式光纤温度测量
姓名：
班级：
学号：
2015年6月15日
摘要
温度是度量物体冷热程度的物理量，许多物理现象和化学过程都是在一定温度下进行，人们的日常生活也和温度密切相关。随着科学技术的迅猛发展，对温度的测量也提出了更多更高的要求。以电信号为工作基础的传统的温度传感器，如热电偶、热敏电阻、热释电探测器等温度传感器的发展已经非常成熟，但在有强电磁干扰或易燃易爆的场合下，基于电信号测量的传统温度传感器便受到很大的限制。光纤温度传感与测量技术是仪器仪表领域重要的发展方向之一。由于光纤具有体积小、重量轻、可挠、电绝缘性好、柔性弯曲、耐腐蚀、测量范围大、灵敏度高等特点，对传统的传感器特别是温度传感器能起到扩展提高的作用，完成前者很难完成甚至不能完成的任务。光纤传感技术用于温度测量，除了具有以上特点外，与传统的温度测量仪器相比，还具有响应快、频带宽、防爆、防燃、抗电磁干扰等特点。
关键词 温度 传感器 光纤温度传感器
第一章 绪论
在科研和工程技术中，有许多场合需要确定温度的分布, 例如长距离输油管道、通信电缆或电力电缆等管道的沿线温度场分布，大型电力变压器内部的温度场分布等。传统的电温度传感器不能工作在强电磁环境中，也不宜在易燃、易爆环境或腐蚀性环境中工作，对于采用点式温度传感器实现温度的分布测量还存在难于安装、难于布线、难于维护的问题。分布式光纤温度传感器可实现沿光纤连续分布的温度场的分布式测量，测试用光纤的跨距可达几十千米，空间分辨率高、误差小，与单点、多点准分布测量相比具有较高的性格比。
1.1背景意义
分布式光纤温度传感器与传统的温度传感器相比具有以下优点：集传感与传输于一体，可实现远距离测量与监控，一次测定就可以获取整个光纤区域的一维分布图，能在一条长达数千米的传感器光纤环路上获得几十、几百甚至几千条信息，因此单位信息成本大大降低，测量范围宽，具有高空间分辨率和高精度。在具有强电磁干扰或易燃易爆以及其它传感器无法接近的环境下，分布式光纤温度传感器具有无可比拟的优点。为了实现在整个连续光纤的长度上实时传感出温度随光纤长度方向的变化信息，尤其对大范围的温度分布，分布式光纤温度传感器逐渐成为研究的热点。分布式光纤传感器从最初提出的基于OTDR的瑞利散射系统开始，经历了基于OTDR的喇曼散射系统和基于OTDR的布里渊散射系统，使得测温精度和范围大幅提高。光频域反射技术（OFDR）的提出也很早，但近几年，伴随着喇曼散射和布里渊散射以及强散射的研究的深入，使得基于OTDR和OFDR的分布式光纤温度传感器显示出很大的优越性，但它们离工业实用化还有很长的一段距离。基于OTDR和OFDR的分布式温度光纤传感器仍将是研究的热点，尤其是基于OFDR的新型分布式光纤传感器将是一个重要的发展方向。伴随着分布式光纤温度传感器的发展，温度测试范围和精度不断提高，对信号处理算法和技术提出了更高的要求。
