精馏塔的设计及选型

  • 格式：doc
  • 大小：1.76 MB
  • 文档页数：50

.

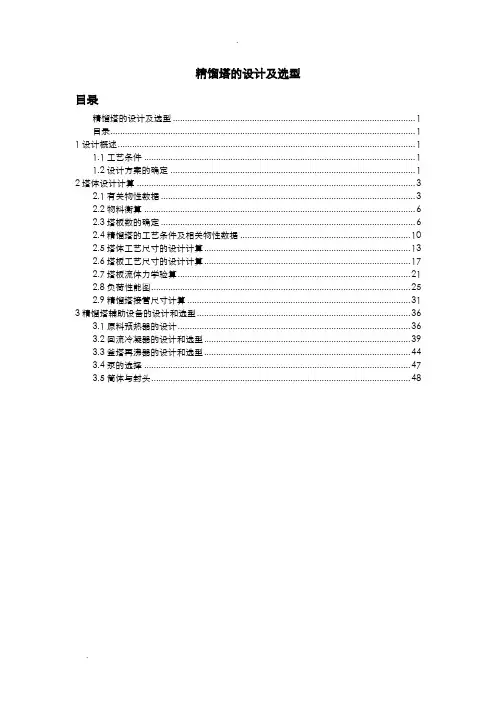

. 精馏塔的设计及选型

目录

精馏塔的设计及选型 ................................................................................................................................ 1

目录 ................................................................................................................................................................. 1

1设计概述 ............................................................................................................................................................. 1

1.1工艺条件 ................................................................................................................................................ 1

1.2设计方案的确定 ................................................................................................................................... 1

2塔体设计计算 .................................................................................................................................................... 3

2.1有关物性数据 ....................................................................................................................................... 3

2.2物料衡算 ................................................................................................................................................ 6

2.3塔板数的确定 ....................................................................................................................................... 6

2.4精馏塔的工艺条件及相关物性数据 ........................................................................................... 10

2.5塔体工艺尺寸的设计计算 ............................................................................................................. 13

2.6塔板工艺尺寸的设计计算 ............................................................................................................. 17

2.7塔板流体力学验算 ........................................................................................................................... 21

2.8负荷性能图 ......................................................................................................................................... 25

2.9精馏塔接管尺寸计算 ...................................................................................................................... 31

3精馏塔辅助设备的设计和选型 ................................................................................................................. 36

3.1原料预热器的设计 ........................................................................................................................... 36

3.2回流冷凝器的设计和选型 ............................................................................................................. 39

3.3釜塔再沸器的设计和选型 ............................................................................................................. 44

3.4泵的选择 ............................................................................................................................................. 47

3.5筒体与封头 ......................................................................................................................................... 48

.

.

.

.

1设计概述

1.1工艺条件

（1）生产能力：2836.1kg/d（料液）

（2）工作日：250天，每天4小时连续运行

（3）原料组成：35.12%丙酮,64.52%水,杂质0.35%，由于杂质含量较小且不会和丙酮一起蒸馏出去，所以可以忽略。所以此母液可以视为仅含丙酮和水两种成分，其质量组成为：35.12%丙酮，水64.88%（下同）

（4）产品组成：馏出液99%丙酮溶液，回收率为90%，由此可知塔釜残液中丙酮含量不得高于5.16%

即每天生产99%的丙酮905.54kg。

（5）进料温度：泡点

（6）加热方式：间接蒸汽加热

（7）塔顶压力：常压

（8）进料热状态：泡点

（9）回流比：自选

（10）加热蒸气压力：0.5MPa（表压）

（11）单板压降≤0.7kPa

1.2设计方案的确定

（1）、精馏方式及流程：

在本设计中所涉及的浓度范围内，丙酮和水的挥发度相差比较大，容易分离，且丙酮和水在操作条件下均为非热敏性物质，因此选用常压精馏，并采取连续精 .

. 馏方式。母液经过换热器由塔底采出液预热到泡点，在连续进入精馏塔内，塔顶蒸汽经过塔顶冷凝器冷凝后，大部分连续采出，采出部分经冷却器后进入储罐内备用，少部分进行回流；塔底液一部分经过塔釜再沸器气化后回到塔底，一部分连续采出，采出部分可用于给原料液预热。塔顶装有全凝器，塔釜设有再沸器，进料输送采用离心泵，回流液采用高位槽输送。

（2）、进料状态：泡点进料。

（3）、加热方式：间接蒸汽加热。

（4）、加热及冷却方式：原料用塔釜液预热至泡点，再沸器采用间接蒸汽加热，塔顶全凝器采用自来水作为冷却剂。优点是成本低，腐蚀性小，黏度小，比热容大，易于输送。

（5） 、流程示意图

图1-1连续精馏筛板塔流程示意图 .

. 2塔体设计计算

2.1有关物性数据

1、丙酮和水的物性常数

表1-1 水的黏度和表面张力

温度 黏度MPa 表面张力

50 0.592 67.7

60 0.469 66.0

70 0.400 64.3

80 0.33 62.7

90 0.318 60.1

100 0.248 58.4

表1-2 丙酮的黏度和表面张力

温度 黏度MPa 表面张力

50 0.260 19.5

合集下载

精馏塔设计

精馏塔设计

化工原理课程设计说明书

Page - 1 - of 30

精馏塔设计

目 录

§1 设计任务书…………………………………………………………………………………

1

§1.1 设计条件…………………………………………………………………………… 1

§2 概述………………………………………………………………………………………… 1

§2.1 塔型选择…………………………………………………………………………… 1

§2.2 精馏塔操作条件的选择…………………………………………………………… 3

§2.3 再沸器选择………………………………………………………………………… 4

§2.4 工艺流程…………………………………………………………………………… 4

§2.5 处理能力及产品质量……………………………………………………………… 4

§3 工艺设计…………………………………………………………………………………… 5

§3.1 系统物料衡算 热量衡算………………………………………………………… 5

§3.2 单元设备计算……………………………………………………………………… 9

§4 管路设计及泵的选择……………………………………………………………………… 28

§4.1 进料管线管径……………………………………………………………………… 28

§4.2 原料泵P－101的选择…………………………………………………………… 31

§5 辅助设备的设计和选型…………………………………………………………………… 32 化工原理课程设计说明书

Page - 2 - of 30 §5.1 贮罐…………………………………………………………………………………

32

§5.2 换热设备…………………………………………………………………………… 34

§6 控制方案…………………………………………………………………………………… 34

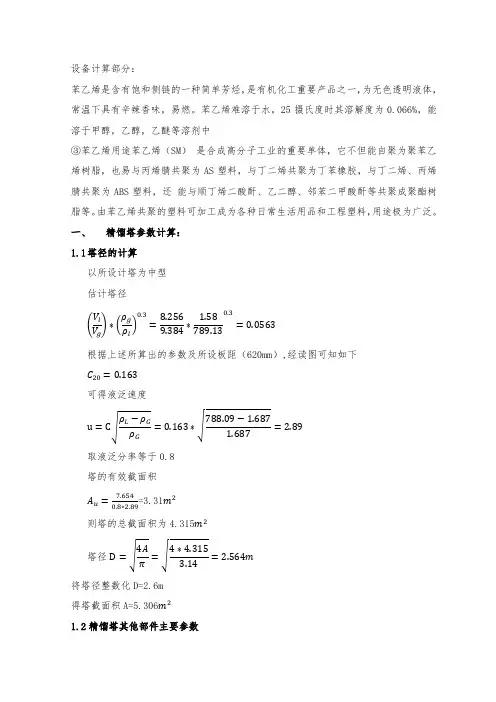

乙苯、苯乙烯精馏塔设备选型
