电路的基本组成与分析

城市供电系统的基本组成分析

一、系统简要介绍 ........................................ 1

二、系统包含的要素 ...................................... 1

三、各要素的作用及其相互联系 ............................. 2

四、系统的特征 .......................................... 3

五、系统结构（图） ...................................... 4

六、系统的基本运动规律 ................................... 4

七、参考文献 ............................................ 5

一、系统简要介绍

城市供电系统（power supply system）由城市供电电源，输配电网和电能用户组成的总体。是为现代城市提供能源的基础设施之一。城市供电系统由供电电源、各级电压的电力网络组成的系统，城市供电系统规划是城市总体规划的组成部分。

二、系统包含的要素

1、 供电电源：

城市供电电源——为城市提供电能来源的发电厂和接受市域外电力系统电能的电源变电所总称。城市电源工程主要有城市电厂、区域变电所(站)等电源设施。城市电厂是专为本城市服务：火力发电厂、水力发电厂(站)区域变电所(站)是区域电网上供给城市电源所接入的变电所(站)。

2、 输配电网

城市输配电网络工程，由城市输送电网与配电网组成。城市输送电网含有城市变电所(站)和从城市电厂、区域变电所(站)接人的输送电线路等设施。城市变电所通常为大于10kV电压的变电所。

3、 电能用户 电能用户大致可分为：居民生活用电（电压等级不满1kV、10kV）、大工业用电（电压等级为10、35、110kV），例如工矿企业、商用楼宇、居民小区等电能用户。

直流电路的分析与计算

直流电路是指电流方向不变的电路，它由直流电源、电阻、电感和电容等元件组成。在实际应用中，对直流电路的分析与计算具有重要意义，能够帮助我们理解电路的工作原理、计算电路参数以及解决相关问题。本文将对直流电路的分析与计算进行详细阐述。

一、基本理论

1. 电压、电流和电阻的关系

在直流电路中，电压和电流之间的关系可以通过欧姆定律进行描述。欧姆定律指出，电阻两端的电压与电流成正比，比例系数为电阻的电阻值，即V=IR。其中，V表示电压，I表示电流，R表示电阻。

2. 串联与并联电阻

在直流电路中，电阻之间的串联和并联可以通过串并联电阻公式来计算。串联电阻的计算公式为R=R1+R2+...+Rn，表示各个电阻的电阻值之和。而并联电阻的计算公式为1/R=1/R1+1/R2+...+1/Rn，表示各个电阻的倒数之和的倒数。

3. 电路的功率与电能

功率表示单位时间内产生的能量，电路的功率可以通过乘法关系计算，即P=VI。其中，P表示功率，V表示电压，I表示电流。电能表示单位时间内电路所消耗或产生的能量，可以通过功率与时间的乘积进行计算，即E=Pt。其中，E表示电能，P表示功率，t表示时间。 二、直流电路分析方法

1. 基尔霍夫电流定律

基尔霍夫电流定律指出，在电路中，任意一个节点的电流进出代数和为零。此定律可以用来分析节点电流的分布情况。当直流电路中的各个元件与电源连接形成环路时，还可以运用基尔霍夫电流定律来计算环路电流。

2. 基尔霍夫电压定律

基尔霍夫电压定律指出，在电路中，沿着任意一个闭合回路，各个电压源和电阻所产生的电压代数和等于零。此定律可以用来分析闭合回路中的电压分布情况。当直流电路中存在多个闭合回路时，可以运用基尔霍夫电压定律来计算闭合回路中的电压。

三、直流电路计算实例

为了更好地理解直流电路的分析与计算方法，下面将通过一个实例进行阐述。

假设有一个简单的直流电路，电源电压为10伏特，电阻为5欧姆。我们需要计算电路中的电流和功率。

电路的的基本组成

一、电路的组成

由电源、用电器、导线和开关等组成的闭合电路，叫做电路。

1、电源

把其他形式的能量转变成为电能的装置叫做电源。常见的直流电源有干电池、蓄电池和直流发电机等。

2、用电器

把电能转变成其他形式能量的装置叫做用电器，也常被叫做电源的负载，如电灯、电铃、电动机等利用电能进行工作的设备。

3、导线

连接电源与用电器的金属线叫做导线，它把电源产生的电能输送到用电器，常用铜、铝等材料制成。

4、开关

它起到把用电器与电源接通或断开的作用。

二、电路的状态

电路的状态有如下几种：

1、 通路（闭路）

电路各部分连接成闭合回路，有电流通过。

2、 开路（断路）

电路断开，电路中没有电流通过。

3、短路（捷路）

当电源两端或电路中某些部分被导线直接相连，这时电源输出的电流不经过负载，只经过连接导线直接流回电源，这种状态叫做短路状态，简称为短路。

一般情况下，短路时的大电流会损坏电源和导线，应该尽量避免。有时，在调试电子设备的过程中，将电路某一部分短接，这是为了使与调试过程无关的部分没有电流通过而采取的一种办法。

三、电路图

在设计、安装或修理各种设备和用电器等的实际电路时，常要使用表示电路连接情况的图。这种用规定的图形符号表示电路连接情况的图，叫做电路图，其图形符号要遵守国家标准。几种常用的标准图形符号，如图1 – 1所示。

图 1 — 1

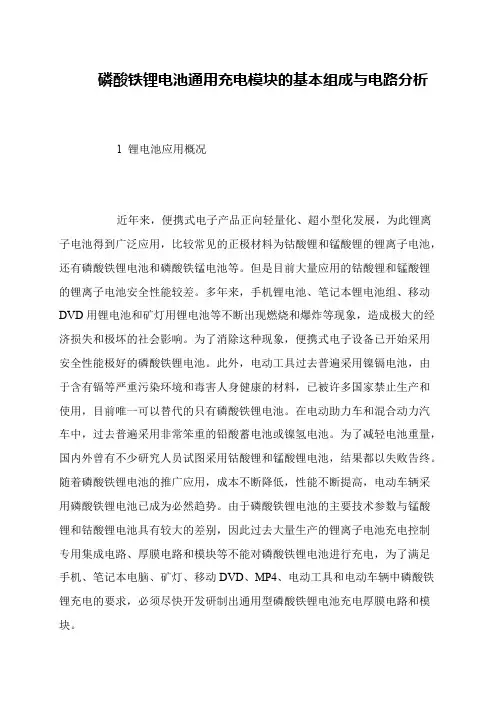

磷酸铁锂电池通用充电模块的基本组成与电路分析

1 锂电池应用概况

近年来，便携式电子产品正向轻量化、超小型化发展，为此锂离

子电池得到广泛应用，比较常见的正极材料为钴酸锂和锰酸锂的锂离子电池，

还有磷酸铁锂电池和磷酸铁锰电池等。但是目前大量应用的钴酸锂和锰酸锂

的锂离子电池安全性能较差。多年来，手机锂电池、笔记本锂电池组、移动DVD用锂电池和矿灯用锂电池等不断出现燃烧和爆炸等现象，造成极大的经

济损失和极坏的社会影响。为了消除这种现象，便携式电子设备已开始采用

安全性能极好的磷酸铁锂电池。此外，电动工具过去普遍采用镍镉电池，由

于含有镉等严重污染环境和毒害人身健康的材料，已被许多国家禁止生产和

使用，目前唯一可以替代的只有磷酸铁锂电池。在电动助力车和混合动力汽

车中，过去普遍采用非常笨重的铅酸蓄电池或镍氢电池。为了减轻电池重量，

国内外曾有不少研究人员试图采用钴酸锂和锰酸锂电池，结果都以失败告终。

随着磷酸铁锂电池的推广应用，成本不断降低，性能不断提高，电动车辆采

用磷酸铁锂电池已成为必然趋势。由于磷酸铁锂电池的主要技术参数与锰酸

锂和钴酸锂电池具有较大的差别，因此过去大量生产的锂离子电池充电控制

专用集成电路、厚膜电路和模块等不能对磷酸铁锂电池进行充电，为了满足

手机、笔记本电脑、矿灯、移动DVD、MP4、电动工具和电动车辆中磷酸铁

锂充电的要求，必须尽快开发研制出通用型磷酸铁锂电池充电厚膜电路和模

块。
