墙体拉结筋的工艺流程

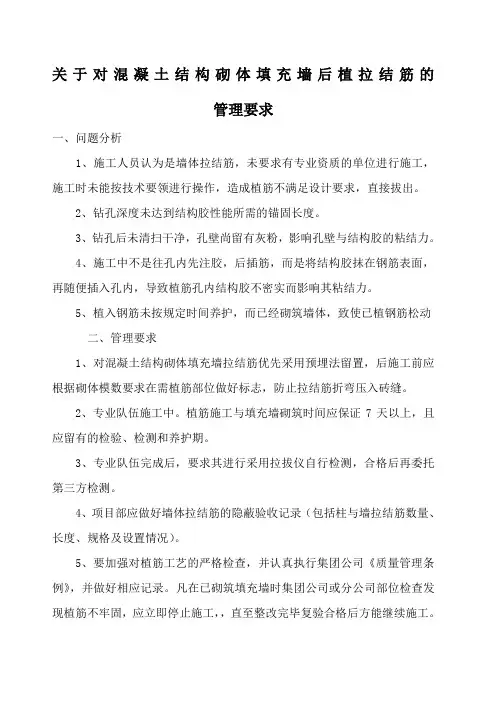

关于对混凝土结构砌体填充墙后植拉结筋的

管理要求

一、问题分析

1、施工人员认为是墙体拉结筋，未要求有专业资质的单位进行施工，施工时未能按技术要领进行操作，造成植筋不满足设计要求，直接拔出。

2、钻孔深度未达到结构胶性能所需的锚固长度。

3、钻孔后未清扫干净，孔壁尚留有灰粉，影响孔壁与结构胶的粘结力。

4、施工中不是往孔内先注胶，后插筋，而是将结构胶抹在钢筋表面，再随便插入孔内，导致植筋孔内结构胶不密实而影响其粘结力。

5、植入钢筋未按规定时间养护，而已经砌筑墙体，致使已植钢筋松动

二、管理要求

1、对混凝土结构砌体填充墙拉结筋优先采用预埋法留置，后施工前应根据砌体模数要求在需植筋部位做好标志，防止拉结筋折弯压入砖缝。

2、专业队伍施工中。植筋施工与填充墙砌筑时间应保证7天以上，且应留有的检验、检测和养护期。

3、专业队伍完成后，要求其进行采用拉拔仪自行检测，合格后再委托第三方检测。

4、项目部应做好墙体拉结筋的隐蔽验收记录（包括柱与墙拉结筋数量、长度、规格及设置情况）。

5、要加强对植筋工艺的严格检查，并认真执行集团公司《质量管理条例》，并做好相应记录。凡在已砌筑填充墙时集团公司或分公司部位检查发现植筋不牢固，应立即停止施工，，直至整改完毕复验合格后方能继续施工。 附件：施工技术控制要点

植筋施工工艺在设计、材料、施工植筋的施工质量控制有以下方面：

1、 钻孔：按照设计孔径和深度，外侧孔壁与构件边缘间的宽度≥5mm以上，孔壁完好无裂缝等。其质量控制关键是钻孔孔经应比植入钢筋直经大4-6mm，一般钻孔深度为混凝土强度≥C30时为10d，小于C30时为13d。

2、 清孔：钻孔后应立即清理，用刷子擦孔壁灰粉，吹灰粉。质量控制关键为钻孔必须清扫干净粘结力。

3、 植筋应先通过物理试验，采用机械法或钢丝刷除去植筋表面铁锈和氧化层，然后用丙铜除去残留油污，经处理的钢筋应尽快植入孔内，避

墙体拉结筋：

拉结筋一般有墙体就要有拉结筋，拉结筋，竖向一般是500mm一道, 也就是0.5米。 水平方向一般是砌体均分就可以。有墙体就要有拉结筋。 连接可以有植筋、预埋、绑扎等方式。

預留孔洞

预留孔洞就是在混凝土施工过程中在混凝土构件上为了设备安装、穿管线等等预先留置的洞口。

电梯井：

因为去实习的工地都是二三十层的，所以大多都有预留的两个洞等安装电梯门，而另一个应该就是用来安装按钮的。

砌筑砖墙工程量的计算

计算，我们都知道框架结构里面的墙体是透气的墙体，我们在建筑中管它叫填充墙，也就是后面填充进去的。我们可以看到墙体填充是填充的柱子和楼板之间的，所以它的砌墙是按照体积来砌的。体积的话，就是墙长*墙高*墙厚，但是呢，我们还要考虑两边的墙体是砌在两根定位轴线之间的，这样的话，我们在算实际体积就得减去两根柱子各一半的体积（结合房建和结构平面图中相应结构尺寸、柱子的名称、代码是多少，到底是z1还是z2）还有，要减去梁的高度，

这就是墙的净高。扣除以后，墙的净长*墙的净高，然后再在这个尺寸上减去门窗洞口、空窗过人洞、没人砌砖墙的地方，这些也要把它扣除。也就是减去那些预留孔洞。但是也有一些地方是不能扣的，面积不超过0.3平方米，那麽这个孔洞就忽略不记。这是个规则。所以砌筑砖墙的具体计算计算就是墙的净长（要减去两根柱子各一半的面积）*净高（要减去梁的面积）-那些预留孔洞等等*墙的净厚。

使用面积：

它是一种净面积、见光面积。使用面积是一种水平面积的，它的面积等于净长*净宽。从外边的外墙算到另一边的外墙，建筑面积要注意。在拉线的时候抹灰的部分算进去，因为我们的建筑面积是房屋结构性的建筑面积，不能把外墙的抹灰把它拉到长和宽里面去，但是有些地方我们要忽略不记或折半。有些地方虽然能看有空间的存在，但是它却得不记建筑面积的，因为它的功能性人群活动不是主要的活动范围，所以它的建筑面积要折半。建筑面积要怎么计算？折半还是不算这就跟很多因素有关，比如跟它的建筑使用功能有关，比如你一个有阳台的房间，阳台的使用功能一定没比房间的使用功能高。另外还跟楼层的层高有关，比如在房间低于2.2米的话，那么这一层整层的建筑面积就要减一半。像阳台、雨棚这些建筑面积大多都减半，但并不是所以的雨棚的建筑面积都是减半的。这就要看雨棚挑出的净宽有多少，如果这个挑出的净宽没有超过2.1米，那麽这个雨棚就不记进建筑面积的。如果说超过了2.1米，那麽这个雨棚就是记一半面积的。散水和台阶都是不记进建筑面积的。凡是露天的东西都不记建筑面积。包括构筑的水塔、烟囱、水池、这写都是没有盖的东西，都不记进建筑面积。这样就会联想到我们的屋顶、屋顶就除了楼梯间这里有个小房子，其他的地方都是露天的，这些露天的屋顶也都不记进建筑面积的，但是屋顶楼梯间就要记建筑面积。另外我们还要注意如电梯井、楼梯、垃圾道、这些上下连通器的，没有楼板隔起来的，这些就要按自然的楼层来算它多层的建筑面积。假如电梯井九层，那麽这隔电梯井就要算九次的建筑面积。

墙体拉结筋植筋施工方法

一、引言

墙体拉结筋植筋施工方法是指在已有建筑结构中，通过植入钢筋来增强结构的承载力和稳定性。该方法广泛应用于建筑物的加固、改造和扩建工程中。本文将详细介绍墙体拉结筋植筋施工的工艺流程、操作要点、质量保证措施及注意事项。

二、施工前准备

1. 材料准备

（1）钢筋：应选用符合国家标准的HRB400级或以上钢筋，直径应符合设计要求。

（2）植筋胶：应选用具有良好粘结性能、耐久性、抗老化性能的植筋胶。

（3）锚固板：用于固定钢筋，材质为Q235钢，厚度不小于10mm。

2. 施工工具

（1）电钻：用于钻孔。 （2）锚固钻头：与电钻配合使用，用于钻孔。

（3）注胶枪：用于注入植筋胶。

（4）钢筋切断器：用于切断钢筋。

（5）扳手：用于拧紧锚固板。

3. 施工人员

施工人员应具备相应的技能和经验，熟悉施工工艺和质量要求。

三、施工工艺流程

1. 钻孔

（1）根据设计图纸，标定植筋位置。

（2）采用电钻和锚固钻头，按照植筋位置钻孔。钻孔直径应大于钢筋直径2mm以上。

（3）钻孔深度应符合设计要求，一般为钢筋直径的20倍。

2. 清孔

（1）钻孔完成后，使用压缩空气将孔内浮尘吹净。 （2）用棉纱或毛刷将孔内浮尘清理干净。

3. 注胶

（1）选用合适的植筋胶，按比例配制。

（2）使用注胶枪将植筋胶注入孔内，确保孔内充满胶体。

4. 植筋

（1）将钢筋按照设计要求切断，长度应大于孔深。

（2）将钢筋插入孔内，确保钢筋与孔壁紧密贴合。

（3）用手或扳手拧紧锚固板，使钢筋与锚固板紧密连接。

5. 养护

（1）植筋完成后，应及时进行养护，保证植筋胶固化。

（2）养护期间，应保持施工现场干燥，避免水分侵入。

6. 检查验收

（1）植筋施工完成后，应对植筋质量进行检查，包括钢筋位置、长度、锚固深度等。

（2）验收合格后，方可进行下道工序施工。

四、操作要点 1. 钻孔

（1）钻孔位置应准确，孔径、孔深应符合设计要求。

!框架结构填充墙预留拉结筋的施工!经验交流

"马熙富麻青山

图

"拉结筋的制作按规范要求，钢筋混凝土框架柱与填充墙体必须

用直径为

#$$的钢筋拉结。拉结筋从框架柱甩出，要

求沿框架柱柱身每间距

%&&$$设一根。框架柱中预留

拉结筋的设置是施工中比较令人头痛的问题，看起来

是小问题，但经常给工程带来不少麻烦和隐患。

近年来采用的设置预留拉结筋的方法很多，但多

不理想。我们在实际工作中总结经验教训，改进了预留

拉结筋的形状尺寸，现介绍我们采用的一种预留拉结

筋的形式。

"’用

#钢筋按图

"所示要求，

先将墙拉结筋制作出来，待施工使用；

(’绑扎完钢筋骨架，检查合格后，将拉结筋按图

(

所示要求绑扎好，要特别注意拉结筋底部要用单根

((

号铁丝绑扎，不要绑扎过牢，以免凿拉结筋时费力；

)’绑扎好拉结筋，检查无误后，方可支柱模板，浇

筑混凝土。

*’柱的侧模拆除后，用手锤、钢钎在其表面凿

)+*

$$即可把它凿出，再拉直待砌筑填充墙砌块时使用。

按这种形式进行拉结筋施工，有效地控制了拉结

筋在柱中的位置，使用时能够很省力地凿出来，既避免

了凿出拉结筋的人工浪费，又保证了工程质量。拉结筋

#,%&&

钢模板

此处用单根

((号铁

丝绑扎得不要过牢

(%(%

图

(拉结筋预留示意图柱子截面尺寸
