什么是电器什么是低压电器本章主要介绍了哪几种低压电器
答：电器是一种能根据外界的信号和要求，手动或自动地接通或断开电路，断续或连续地改变电路参数，以实现电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。低压电器指工作在交流电压1200V及其以下或直流电压1500V及其以下的电路中的电器。本章主要介绍了熔断器；隔离器、刀开关；低压断路器；接触器；继电器；主令电器。
电器一般由哪两个基本部分组成它们分别起什么作用
答：从结构上看，电器一般由感受部分和执行部分组成。感受部分接受外界输入的信号，并通过转换、放大与判断做出有规律的反应，使执行部分动作；执行部分则按照感受部分对外界输入信号的反应进行相应的动作，从而接通或分断电路，实现控制的目的。
从外部结构特征上如何区分直流电磁机构与交流电磁机构
答：
(1)吸引线圈：直流线圈仅线圈发热，细而长，无骨架，铁心与线圈接触；交流线圈铁心和线圈均发热，短而粗，有骨架，铁心与线圈隔离。
(2)铁心和衔铁：直流电磁铁，用软钢或工程纯铁制成；交流电磁铁，用硅钢片叠成，以减小铁损。
三相交流电磁铁有无短路环为什么
答：无短路环。因为短路环是电流过零时产生感应电流维持铁心吸合，三相交流电磁铁一相电流过零时其余两相不为零，铁心还是吸合的，因此不再需要短路环。
何为电磁机构的吸力特性和反力特性二者应怎样配合
答：吸力特性是指电磁吸力F与工作气隙之间的关系；反力特性是指电磁机构中与电磁吸力方向相反的反力(释放弹簧、触点弹簧以及运动部件的重力与摩擦力等对衔铁的作用力)
反与气隙之间的关系。为了使电磁机构能正常工作，衔铁吸合时，吸力必须始终大于反力，即吸力特性始终处于反力特性的上方；衔铁释放时，反力必须大于剩磁吸力，即吸力特性必须位于反力特性的下方；因此电磁机构的反力特性必须介于吸合时最小吸力特性和释放时允许最大吸力特性之间。
触头的主要结构形式有哪两种它们各自有何特点

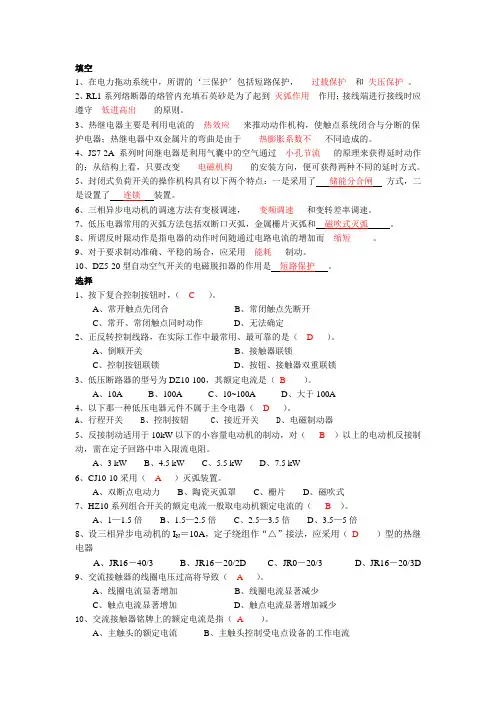

填空
1、在电力拖动系统中，所谓的‘三保护’包括短路保护，___过载保护__和_失压保护_。
2、RL1系列熔断器的熔管内充填石英砂是为了起到_灭弧作用__作用；接线端进行接线时应遵守__低进高出____的原则。
3、热继电器主要是利用电流的__热效应___来推动动作机构，使触点系统闭合与分断的保护电器；热继电器中双金属片的弯曲是由于____热膨胀系数不___不同造成的。
4、JS7-2A系列时间继电器是利用气囊中的空气通过__小孔节流___的原理来获得延时动作的；从结构上看，只要改变____电磁机构____的安装方向，便可获得两种不同的延时方式。
5、封闭式负荷开关的操作机构具有以下两个特点：一是采用了 储能分合闸 _方式，二是设置了 连锁___装置。
6、三相异步电动机的调速方法有变极调速，___变频调速___和变转差率调速。
7、低压电器常用的灭弧方法包括双断口灭弧，金属栅片灭弧和 磁吹式灭弧 。
8、所谓反时限动作是指电器的动作时间随通过电路电流的增加而__缩短_____。
9、对于要求制动准确、平稳的场合，应采用__能耗___制动。
10、DZ5-20型自动空气开关的电磁脱扣器的作用是 短路保护 。
选择
1、按下复合控制按钮时，（ C ）。
A、常开触点先闭合 B、常闭触点先断开
C、常开、常闭触点同时动作 D、无法确定
2、正反转控制线路，在实际工作中最常用、最可靠的是（ D ）。
A、倒顺开关 B、接触器联锁
C、控制按钮联锁 D、按钮、接触器双重联锁
3、低压断路器的型号为DZ10-100，其额定电流是（ B ）。
A、10A B、100A C、10~100A D、大于100A
4、以下那一种低压电器元件不属于主令电器（ D ）。
成为技工教育网机构会员，享受自助组卷功能服务
第 1/2 页
《电力拖动控制线路与技能训练》第一单元 常用低压电器及其安
装、检测与维修 试卷
一、单项选择题
1.(2 分)D
2.(2 分)B
3.(2 分)A
4.(2 分)C
5.(2 分)B
6.(2 分)D
7.(2 分)C
8.(2 分)C
9.(2 分)C
10.(2 分)A
二、判断题
11.(2 分)正确
12.(2 分)正确
13.(2 分)错误
14.(2 分)正确
15.(2 分)错误
16.(2 分)错误
17.(2 分)错误
18.(2 分)正确
19.(2 分)正确
20.(2 分)错误 成为技工教育网机构会员，享受自助组卷功能服务
第 2/2 页
三、填空题
21. (3 分)答：双断口结构的电动力灭弧装置；纵缝灭弧装置；栅片灭弧装置
22. (3 分)答：熔体；安装熔体的熔管；熔座
23. (3 分)答：过电压；欠电压；零电压
24. (1 分)答：磁吹式
四、简答题
25.(10 分)如果断路器在使用过程中温升过高,故障原因可能是:(1)触头压力过小;(2)触头
表面过分磨损或接触不良;(3)两个导电零件连接螺钉松动。
26.(10 分)低压断路器有过载保护、短路保护、零压和欠压保护功能,分别由低压断路器的
热脱扣器、电磁脱扣器和欠压脱扣器完成。
五、计算题
27.(10 分)(1)确定断路器的种类:根据电动机的额定电流、额定电压及对保护的要求,初步
确定选用DZ5-20型低压断路器。
(2)确定热脱扣器额定电流:根据电动机的额定电流查教材表1-9,选择热脱扣器的额定电流
为10A,相应的电流整定范围为6.5~10A。
(3)校验电磁脱扣器的瞬时脱扣整定电流:电磁脱扣器的瞬时脱扣整定电流为I
z=10×
10=100A,而KI
st=1.6×7×8.8=98.56A,满足I
z≥KI
st,符合要求。
(4)确定低压断路器的型号规格:根据以上分析计算,应选用DZ5-20/330型低压断路器。
《现代低压电器及其控制技术》复习资料
1、电器是一种能根据外界信号和要求，手动或自动地接通或断开电路，断续或连续地改变电路参数，以实现电路或非电对象的切换，控制，保护，检测，变换和调节的电气设备。
2、电器一般由两个基本部分，即感受部分和执行部分。在常用低压控制电器中大部分为电磁式电器。对于有触点的电磁式电器其感受部分是电磁机构，执行部分就是触头系统。
3、电磁机构由吸引线圈，铁心和衔铁三部分组成，其结构形式按衔铁的运动方式一般可分为直动式和转动式（拍合式）。
4、电磁机构的工作原理是:当吸引线圈通入电流后，产生磁场，磁通经铁心，衔铁和工作气隙形成闭合回路，产生电磁吸力，衔铁在电磁吸力作用下，克服弹簧的反力，被铁心吸合。
5、直流线圈产生恒定磁通，铁心中没有磁滞损耗和涡流损耗，只有线圈铜损。铁心和衔铁用软钢和工程纯铁制成。交流线圈除线圈发热外，因铁心中有磁滞损耗和涡流损耗，也发热。故采用硅钢片叠成，以减小铁损。
6、电磁机构的特性通常是指吸力特性和反力特性。两者间的配合关系直接影响电磁式电器的工作可靠性。
7、吸力特性是指电磁吸力F与工作气隙δ之间的关系。直流电磁机构的吸力特性比交流电磁机构的吸力特性来的陡些。
8、反力特性是指电磁机构中与电磁吸力相反的反力F反（释放弹簧、触点弹簧等产生）与气隙δ之间的关系，反力特性在吸力特性的下方。反力特性与吸力特性应尽可能靠近以利于改善电器的性能。
9、触头分断时电弧产生的阶段有①场致发射，②碰撞电离，③热电子发射，④热游离。
10、常用的灭弧方法有①双断口灭弧，②磁吹灭弧，③金属栅片灭弧。
11、当触头分断时，产生的的电弧在电动力作用下被推入金属栅片中，被分割成多个短弧，彼此绝缘的栅片成为短弧的电极。要维持电弧，电极必须有12—20V
的临极压降。电源电压不足以维持，同时栅片要吸收电弧的热量，故电弧迅速熄灭。
12、熔断器熔体中的电流为熔体的额定电流时，熔体长期不熔断；当电路发生严重过载时，熔体在较短时间内熔断；当电路发生短路时，熔体能瞬时熔断。熔体的这个特性称为反时限特性。
