激光点焊机工作原理

激光焊接机的工作原理讲解

首先，激光器会发射出一束高能量的激光光束。这个激光光束是由一束相干光束经过准直、扩束和聚焦透镜等光学器件处理后得到的。准直、扩束和聚焦透镜可以调整光束的直径和焦点位置，以满足不同焊接需求。

当激光光束照射到金属材料表面时，它会被吸收并转化为热能。这个过程主要依靠激光光束与金属材料的能量吸收系数以及光束的功率来决定。当光束功率足够高时，金属表面温度会迅速升高。

当金属材料表面温度升高到熔点以上时，材料就会熔化并形成液态区域。这个液态区域称为熔池。激光焊接机通过控制激光的功率、焦点位置和工作速度来控制熔池的形成和大小。

在焊接过程中，激光焊接机通常采用自动焊接模式。焊接工件通过数控机床或焊接机械手等设备来控制焊接路径。激光焊接机会根据预设的焊接路径，在金属材料上形成一条或多条焊缝。同时，通过精确控制激光束的功率和焦点位置，可以实现焊接的深度和质量控制。

总结来说，激光焊接机的工作原理是通过发射高能量激光光束，将光能转化为金属材料的热能，使其熔化并形成焊缝。控制光束的功率、焦点位置和工作速度，可以实现焊接路径的控制和焊接质量的调整。激光焊接机具有高效、精确、自动化程度高等优点，广泛用于各种金属材料的焊接。

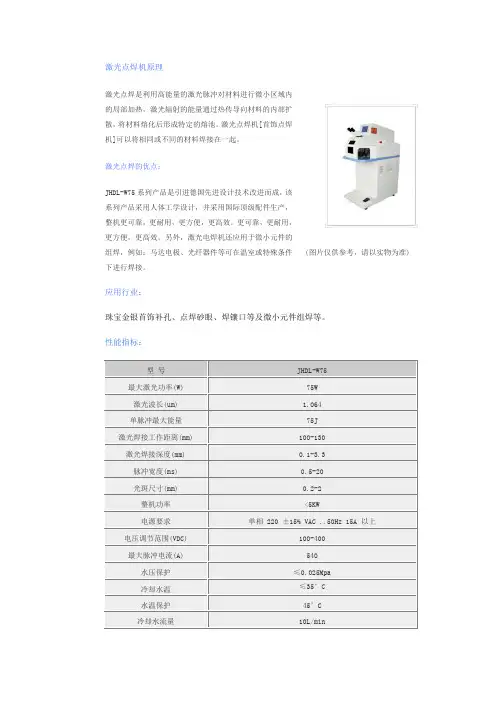

激光点焊机原理

激光点焊是利用高能量的激光脉冲对材料进行微小区域内的局部加热，激光辐射的能量通过热传导向材料的内部扩散，将材料熔化后形成特定的熔池。激光点焊机[首饰点焊机]可以将相同或不同的材料焊接在一起。

激光点焊的优点：

JHDL-W75系列产品是引进德国先进设计技术改进而成，该系列产品采用人体工学设计，并采用国际顶级配件生产，整机更可靠，更耐用，更方便，更高效。更可靠，更耐用，更方便，更高效。另外，激光电焊机还应用于微小元件的组焊，例如：马达电极、光纤器件等可在温室或特殊条件下进行焊接。

(图片仅供参考，请以实物为准)

应用行业：

珠宝金银首饰补孔、点焊砂眼、焊镶口等及微小元件组焊等。

性能指标：

型 号 JHDL-W75

最大激光功率(W) 75W

激光波长(um) 1.064

单脉冲最大能量 75J

激光焊接工作距离(mm) 100-130

激光焊接深度(mm) 0.1-3.3

脉冲宽度(ms) 0.5-20

光斑尺寸(mm) 0.2-2

整机功率 <5KW

电源要求 单相 220 ±15% VAC ..50Hz 15A 以上

电压调节范围(VDC) 100-400

最大脉冲电流(A) 540

水压保护 ≤0.025Mpa

冷却水温 ≤35°C

水温保护 45°C

冷却水流量 10L/min 观察系统

显微镜观察系统放大倍数：17.5X。+字光标中心与激光光斑中心对齐（用户可调整）。带有高速电子滤光保护装置，保护操作者眼睛不被激光伤害，缓解操作者眼睛疲劳，提高工作效率，可根据要求加装高清晰CCD监视系统。

控制系统

独家采用微型工控电脑，包含普通电脑的全部功能，其稳定性和抗干扰能力远优于同行业产品（一般厂家所采用的多是性能较差成本低廉的单片机控制板）。配大屏幕高清晰度液晶显示屏，软件操作界面可选择纯中文界面、纯英文界面、中英文混合界面，或其它任意指定语言，方便世界各国人员操作使用。操作界面简单明了，易学易懂。实时自动保存操作参数，便于连续工作。采用双闭环精密控制，确保每一个焊点的能量均匀一致。

激光焊的工作原理

激光焊是一种高能量密度焊接技术，其工作原理基于激光束的聚焦和高能量激光的热效应。下面是激光焊的工作原理：

激光发射：激光器产生高强度、高能量密度的激光光束。

聚焦：通过透镜或反射镜等光学元件，将激光光束聚焦成一个小的焦点，使能量密度大大增加。

热效应：激光束照射到焊接材料上时，激光能量被吸收，转化为热能。这会导致焊接材料局部升温。

熔化：焊接材料在高温的激光照射下熔化，并形成一个熔池。

填充和合固：如果需要，可以在熔池中添加填充材料。当焊接材料冷却时，填充材料和原材料合固在一起，形成焊接接头。

焊缝形成：激光束在焊接材料上移动，焊接材料逐渐熔化和凝固，形成焊缝。

激光焊具有高精度、高速度和小热影响区等优点。它在工业制造、汽车制造、航空航天等领域得到广泛应用。由于激光焊具有较高的能量密度，对操作人员和设备的安全要求较高，因此在使用激光焊技术时需要严格遵守安全操作规程。

激光点焊机工作原理

激光点焊机是一种利用激光束对材料进行焊接的设备。它的工作原理主要包括以下几个步骤：

1. 产生激光束：通过激光器产生高能量的激光束，通常使用气体（如二氧化碳）或固体（如Nd:YAG晶体）激光器。

2. 聚焦激光束：激光束通过透镜系统进行聚焦，使其能量密度增强，形成小焦斑。

3. 短时间加热：激光束聚焦后照射到焊接材料上，激光能量在非常短的时间内（通常为毫秒级）加热材料。

4. 熔化和混合：材料在激光能量的作用下瞬间熔化并混合，形成焊接接头。

5. 固化焊接接头：激光束停止照射后，焊接接头逐渐冷却和固化，形成强固的连接结构。

激光点焊机由于其高能量密度、焊接速度快、热影响区小等优点，被广泛应用于金属材料的焊接工艺中，特别适用于精密电子器件、汽车零部件等领域的焊接处理。
