参考答案

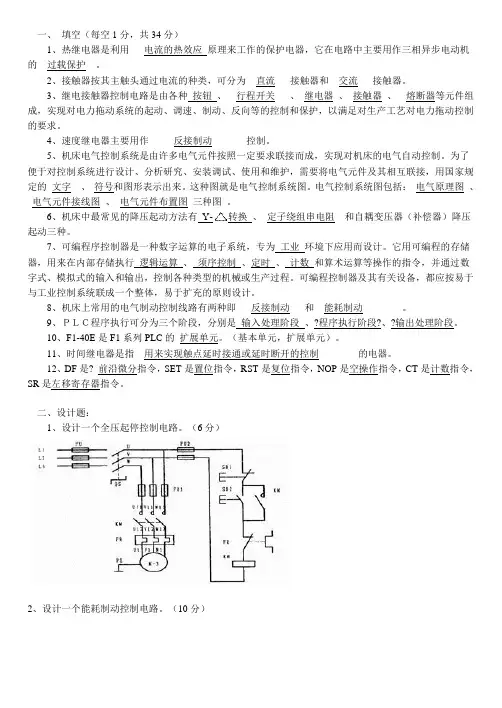

一． 填空题
1. 接触器是一种典型的电磁式电器，电磁式电器由三部分组成 电磁系统
、 触头系统 和灭弧装置。
2. 根据图式填空
（a）时间继电器的线圈一般符号
e 是延时断开常闭触点
f 是延时断开常开触点
h 是瞬动触点
3.电动机的正反转控制电路的互锁环节，为方便和安全兼顾，常使用 复合 按钮实现正反转的切换，安全的电气互锁则是串联对方 常闭触点 实现。
4.常见的减压起动控制电路有 ㄚ-△减压起动； 和 定子绕组串接电阻减压起动 。3.自耦变压器减压起动； 4．延边三角形减压起动。
5.PLC的编程语言有 梯形图语言 、 指令表语言 、 状态转移图语言 。
6．S7-200系列PLC的数据存储区分两大部分，是 数据目标 与 数据存储。
7．S7-200型PLC的定时器包括 TON 、 TOF 、 TONR 三种类型。
8. S7-200系列PLC的 Q0.0 与 Q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
9. 定时器预设值PT采用的寻址方式为 字寻址
10. 在PLC运行的第一个扫描周期为ON的特殊存储器位是 SM0.1 。
11．定时器的两个变量是 当前值 和 位值 。
12.PLC中输入接口电路的类型有 直流 和 交流 两种。
13. 正跳变指令的梯形图格式为 。
14. 字节寻址的格式由 存储器标识符 、 数据大小 、 起始字节地址 组成。
15. 位寻址的格式由存储器标识符 、 字节地址 、分隔符及 位号 四部分组成。
16. 顺序控制继电器指令包括 SCR 、 SCRT 和 SCRE 三个指令。
17. PLC运行时总是ON的特殊存储器位是 SM0.0 。
二． 选择题
1．下列那项属于双字寻址（ D ）。
A．QW1 B．V10 C．IB0 D． MD28
2. SM是哪个存储器的标识符。（ D ）
A．高速计数器 B．累加器 C．内部辅助寄存器 D．特殊辅助寄存器
3. 在PLC运行时，总为ON的特殊存储器位是 （ C ）
A SM1.0 B SM0.1 C SM0.0 D SM1.1
4．定时器预设值PT采用的寻址方式为（ B ）
A.位寻址 B.字寻址 C.字节寻址 D.双字寻址
5. 世界上第一台PLC生产于（ C） word专业资料-可复制编辑-欢迎下载
A． 1968年德国 B．1967年日本
C． 1969年美国 D．1970年法国
6. 下列那项属于字节寻址（A ）。
A.VB10 B.VW10 C.ID0 D. I0.2
7. CPU 逐条执行程序，将执行结果放到( B )。
A输入映象寄存器 B输出映象寄存器
C 中间寄存器 D辅助寄存器
8. 用来累计比CPU扫描速率还要快的事件的是（ A ）。
A高速计数器 B 增计数器
C 减计数器 D 累加器
9.整数的加减法指令的操作数都采用（ A ）寻址方式。
A 字 B双字 C 字节 D 位
10. PLC的工作方式是（ D ）。
A 等待工作方式 B 中断工作方式
C 扫描工作方式 D 循环扫描工作方式
11. 在输出扫描阶段，将（ B ）寄存器中的内容复制到输出接线端子上。
A 输入映象 B 输出映象
C 变量存储器 D 内部存储器
12. 给出FOR指令的格式如右图所示。当EN条件允许时将FOR 与NEXT 指令之间的程序执行（ A）次。
A 20 B 1 C VW10 D 19
13.自动空气开关（A）功能
A 具有短路保护和欠电压保护 B 仅短路保护
C 仅欠电压保护 D 短路，过载，低电压保护
14.可以实现交流电机正反转自动循环控制的器件（C）
A、空气开关 B、按钮 C、行程开关 D 凸轮开关
15. 通常要求控制交流电机正、反转的接触器间具有(C )功能。
A、联锁 B、自锁 C、互锁 D 联动
16. 当要求在多处都可以开启和关断一台大型设备时要求(B )。
A、启动开关串联，关断开关串联 B、启动开关并联，关断开关串联
C、启动开关和关断开关都并联 D 启动和关闭串联
17. 用于交流电动机过载保护的器件是( B)。
A、时间继电器 B、热继电器 C、中间继电器 D接触器
18. 用于传递较大工作电流的器件是(C )。
A、中间继电器 B、时间继电器 C、接触器 D热继电器
19. 长动与点动的主要区别是控制器件能否( C)。
A、 互锁 B、联锁 C、自锁 D联动
三．判断题
1. 系统程序是由PLC生产厂家编写的，固化到RAM中。（错 ） word专业资料-可复制编辑-欢迎下载
2. TONR的启动输入端IN由“1”变“0”时定时器复位。（ 错 ）
3. PLC的工作方式是等待扫描的工作方式。（ 错 ）
4. PLC扫描周期主要取决于程序的长短。(错)
5. PLC的输入电路均采用光电耦合隔离方式。（对 ）
6. 正跳变指令每次检测到输入信号由0变1之后，使电路接通一个扫描周期。( 对 )
7. 定时器定时时间长短取决于定时分辨率。( 对 )
8. 栈装载或指令是将堆栈中的第一层和第二层的值进行逻辑或操作，结果存入栈顶。（对）
9. TON的启动输入端IN由“1”变“0”时定时器并不复位而是保持原值。（错）
10. 定时器类型不同但分辨率都相同。（错 ）
11. PLC是采用“并行”方式工作的。（ 错 ）
12.低压断路器又称自动空气开关。（对）
13.低压断路器具有失压保护的功能（对）
14．在本质上，中间继电器不属于电压继电器。（错）
15.固态继电器是一种无触点的继电器。（对）
16.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装没熔断器作短路保护（错）
17.失压保护的目的是防止电压恢复时电动机自起动。（对）
18.接触器不具有失压保护（错）
19.现有四个按钮，欲使它们都能控制接触器KM通电，则它们动合触点应串联接到KM线圈回路中。（错）
20.绘制电气原理图时，电气应该是通电的状态，机械开关应该是接通状态。（错）
21.点动是指按下按钮时，电动机转动工作；松开按钮时，电动机停止工作。（对 ）
22.能耗制动控制电路是指异步电动机改变定子绕组上三相电源的相序，使定子产生反向旋转磁场作用于转子而产生制动力矩。（错）
23. 异步电动机Y-△降压启动过程中，定子绕组的自动切换由时间继电器延时动作来控制的。这种控制方式被称为按时间原则的控制。( 对 )
三． 综合题
1．已知某控制程序的语句表的形式，请将其转换为梯形图的形式。（4分）
LD I0.0
AN T37
TON T37，1000
LD T37
LD Q0.0
CTU C10，360
LD C10
O Q0.0
= Q0.0
1．
梯形图LAD
I0.0 T37
IN TON
PT 1000 T37
CU CTU
R
PV
C100 T37
Q0.0
360 word专业资料-可复制编辑-欢迎下载
3. 已知梯形图，请将其转换为意句表的形式。
word专业资料-可复制编辑-欢迎下载
3．组合机床的工作循环图及元件动作表如图示，试用置位复位指令编写程序。(8分)
梯形图LAD
I0.0
( S )
1 Q0.0
I0.1
( R )
3 Q0.0 I0.3
( S )
1 Q0.1
( R )
1 Q0.2 I0.2
( S )
1 Q0.2
( R )
1 Q0.0 word专业资料-可复制编辑-欢迎下载
4. 电机星－三角降压启动，Q0.0为电源接触器，Q0.1为星接输出线圈，Q0.2为角接输出线圈，I0.1为启动按钮，I0.0为停止按钮，星－角切换延时时间为5秒。试编写程序。(6分)
解
I0.1 Q0.0
( R )
3 MOV-B
EN
IN OUT I0.0
7 QB0 梯形图LAD
