三级沉淀池施工方案

拌合站三级沉淀池建设方案

新疆卡拉贝利水利枢纽工程

引水发电系统工程

XXX

XXXXXX

二一五年五月

新疆卡拉贝利水利枢纽工程

拌合站三级沉淀专项方案

编制：

审核：

批准：

XXX新疆卡拉贝利水利枢纽工程

引水发电系统工程施工标项目部

二〇一五年五月

XXX引水发电系统工程施工标

一、概述 为深入贯彻新《水土保持法》，强化水土保持管理工作，积极响应国家政策，配合各级环保部门加大力度，实事求是抓好企业经济发展的同时，抓好企业的环保治理，长抓不懈，严格组织施工管理，开展文明施工，创标准化施工现场。施工前做到全员教育，全面规划，合理布局。

卡拉贝利水利枢纽工程位于XXX苏柯尔克孜自治州乌恰县境内。本工程以防洪、灌溉为主，兼顾发电，水库正常蓄水位1770.00m，总库容2.6亿立方米，电站装机容量23.33MW×3，主坝最大坝高92.50m，工程由大坝、泄水建筑物和发电引水系统、地面厂房等主要建筑物组成。

根据规划，在克孜勒河下游跨河临时桥附近建立拌合站，为杜绝混凝土废渣、废水、油水等对克孜勒河水体的危害，在搅拌站设置三级沉淀池。搅拌站废水经沉淀池三级沉淀后达标排放或进行水资源的重复在利用。

二、污水排放规划

搅拌站专门设立停车区、机械维修区，生活区，搅拌区，将上述区域产生的废水经过水沟排入滤油池，再流入沉淀池，经过三级沉淀；据统计，拌合站日最大拌合量为500方，施工及生活用水最大排污量约20方，在搅拌站修筑20立方沉淀池，分三级沉淀，定期清理沉淀物堆弃至指定地点，达到沉淀净化，循环利用的目的。

1

XXX引水发电系统工程施工标

三、沉淀池施工

三级沉淀修筑3个沉淀池，经过三级沉淀达到循环利用。一级沉淀池的尺寸为：3m×2m×2m，容量为12方，二级沉淀池的尺寸为：2m×2m×1.5m，容量为6方，三级沉淀池的尺寸为：1m×2m×1m；容量为2方，各沉淀池间用30X30cm水沟连接。

沉淀池底板浇筑C20混凝土，厚度10cm，沉淀池按上述尺寸砌筑，墙体砌筑24墙；通水沟砌筑12墙体，宽度高度均为30cm，各池间长度为50cm，遇水面水泥砂浆抹面1cm后用沥青涂刷，贴塑料薄膜，防止污水渗出。生活区设滤油池，生活废水排入滤油池，在进水口安装滤油网，定期清理，滤油池尺寸为1m×1m×1m，地板浇筑C20砼厚度5cm，通过水沟排入一级沉淀池。沉淀池、滤油池做临边防护，周围做1.2m高钢管围栏，刷红白防锈油漆，油漆长度30cm交替，沉淀池围栏悬挂警示标志，防止人员或牲畜掉入。尺寸详见下图：

三级沉淀池施工方案

1. 引言

三级沉淀池是污水处理系统中的一个重要组成部分，用于去除废水中的固体悬浮物和沉淀物。它具有较大的体积和较长的停留时间，能够使污水中的固体颗粒沉淀下来，净化废水质量。本文将介绍三级沉淀池的施工方案。

2. 施工前准备

在开始施工之前，需要进行一些准备工作，以确保施工的顺利进行。以下是一些必要的施工前准备事项：

2.1. 设计图纸和规范

在施工前，需要准备好三级沉淀池的设计图纸和相关的技术规范。设计图纸应包含池的尺寸、结构、材料和施工细节等信息，技术规范则规定了施工过程中的各项要求和规范。

2.2. 材料和设备准备

根据设计要求，准备好所需的材料和设备，包括混凝土、钢筋、防水材料、管道和泵等。确保材料和设备的质量和数量能够满足施工的需要。

2.3. 施工人员和安全防护

组织施工队伍，并确保施工人员具有相关的专业技术和经验。同时，制定安全防护措施和施工计划，确保施工过程中的安全。

3. 施工步骤

三级沉淀池的施工可以分为以下几个步骤：

3.1. 地基处理

在施工前，对池底和池壁的基础进行处理。首先清理施工区域，移除多余的杂物和污泥。然后对地基进行夯实，填充砂土和碎石等材料加固地基。

3.2. 浇筑混凝土

在地基处理完成后，开始浇筑混凝土。根据设计要求和图纸，按照一定的浇筑顺序和分段进行施工。先施工池底，再施工池壁，最后施工池盖。 3.3. 构建池壁和池盖

在浇筑混凝土完成后，开始构建池壁和池盖。使用钢筋和模板进行构建，确保结构的稳定性和强度。对于池壁，可以采用一级和二级结构，增加结构的稳定性。

3.4. 安装防水层和管道

在池结构完成后，进行防水层和管道的安装。使用防水材料对池底和池壁进行涂覆，确保池结构的密封性。同时，安装进、出水口和排污口等管道，连接到污水处理系统。

3.5. 完善细节和验收

在施工过程中，及时完善细节工作，如安装梯子、防滑设施和检修口等。完成施工后，进行细节检查和功能验收，确保三级沉淀池的正常运行。

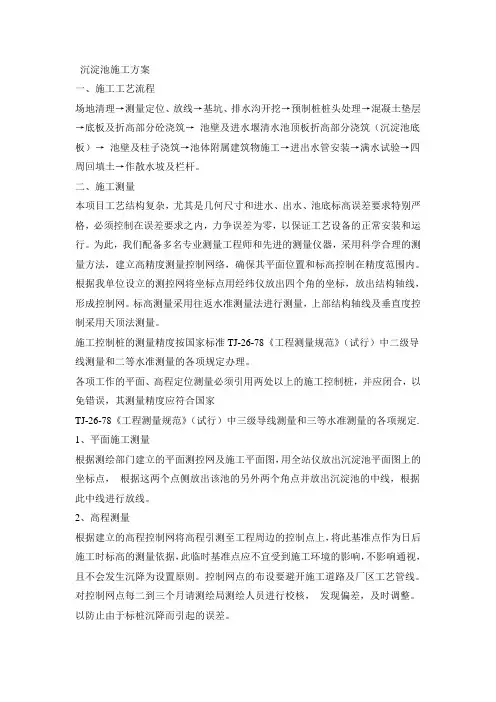

沉淀池施工方案

一、施工工艺流程

场地清理→测量定位、放线→基坑、排水沟开挖→预制桩桩头处理→混凝土垫层→底板及折高部分砼浇筑→ 池壁及进水堰清水池顶板折高部分浇筑（沉淀池底板）→ 池壁及柱子浇筑→池体附属建筑物施工→进出水管安装→满水试验→四周回填土→作散水坡及栏杆。

二、施工测量

本项目工艺结构复杂，尤其是几何尺寸和进水、出水、池底标高误差要求特别严格，必须控制在误差要求之内，力争误差为零，以保证工艺设备的正常安装和运行。为此，我们配备多名专业测量工程师和先进的测量仪器，采用科学合理的测量方法，建立高精度测量控制网络，确保其平面位置和标高控制在精度范围内。

根据我单位设立的测控网将坐标点用经纬仪放出四个角的坐标，放出结构轴线，形成控制网。标高测量采用往返水准测量法进行测量，上部结构轴线及垂直度控制采用天顶法测量。

施工控制桩的测量精度按国家标准TJ-26-78《工程测量规范》（试行）中二级导线测量和二等水准测量的各项规定办理。

各项工作的平面、高程定位测量必须引用两处以上的施工控制桩，并应闭合，以免错误，其测量精度应符合国家

TJ-26-78《工程测量规范》（试行）中三级导线测量和三等水准测量的各项规定.

1、平面施工测量

根据测绘部门建立的平面测控网及施工平面图，用全站仪放出沉淀池平面图上的坐标点， 根据这两个点侧放出该池的另外两个角点并放出沉淀池的中线，根据此中线进行放线。

2、高程测量

根据建立的高程控制网将高程引测至工程周边的控制点上，将此基准点作为日后施工时标高的测量依据，此临时基准点应不宜受到施工环境的影响，不影响通视，且不会发生沉降为设置原则。控制网点的布设要避开施工道路及厂区工艺管线。

对控制网点每二到三个月请测绘局测绘人员进行校核， 发现偏差，及时调整。以防止由于标桩沉降而引起的误差。

三、基槽开挖

本单体土方开挖深度在四米左右，且基坑底标高处在淤泥质粘土层，基坑开挖后的边坡稳定成为重中之重，考虑到淤泥质粘土中使用轻型井效果不明显，钢板桩无法形成封闭的情况下采用大开挖，按1：1.5 放坡形成自然坡,开挖断面，详见附图。

雨水沉淀池施工方案

目 录

1. 工程概况

2. 施工准备

3. 施工进度及劳动力、设备机具需求计划

4. 施工方法及主要技术要求

5. 质量保证措施 6. 安全措施及要求

7. 文明施工措施 8. 附图：

8.1 施工现场平面图

8.2 砖模及埋件平面布置图

8.3 砖模剖面图

8.4 毛石砼内木模及支撑图

8.5 筒壁支模示意图

8.6 梁板桥支模示意图

1. 工程概况

1.1 工程概况 煤场雨水沉淀池位于煤场区216.00台地，池中心座标A=936.17，B=775.00，详细位置见总交图。 该建筑物设计为上部园形筒筒壁，下部园锥形筒壁，均为砼结构。池壁砼厚400mm，采用抗冻标号为F100，抗渗标号为W4的C20砼。设计要求砼中掺入水泥用量12%fm—n（Ⅱ）型膨胀剂，水池内壁抹

1:2水泥砂浆，内掺水泥用量5%防水粉。为防冻胀，设计要求池底板下填0.5m池壁外填1.0m粗砂，并分层夯实。 沉淀池±0.000，相对应绝对高程为216.500米，池底标高为-7.250米，园筒壁高度为3250mm，园锥形结构高度为4000mm，筒壁外径8800mm，园锥底部外径为2383mm。 由于沉淀池的形状特点，至使该构筑物施工工艺较为复杂。对施工中砼浇筑连续性密实程度及施工缝处理也更为严格。

1.2 沉淀池施工程序 根据该工程结构特点，确定以下施工作业顺序： 定位放线——土方开挖——基础底部填砂夯实——素砼垫层——垫层弹线——毛石砼支模浇筑——园锥形部分砼浇筑——园形筒壁砼浇筑——拆模——梁板桥浇筑——土方回填及壁外粗砂回填夯实——梁板桥拆模——内壁抹防水砂浆

2. 施工准备

2.1 技术准备：

2.1.1 会审施工图。施工图下达工地后施工技术人员会同设计院、发电公司有关人员进行图纸会审，主设者给予设计交底，明确设计意图和主要技术要求，对设计图中一些问题及时解决并做好会审纪要。
