h13是什么材料

压铸模h13淬火最佳硬度

H13钢是一种常用的压铸模材料，具有良好的耐磨性和热稳定性。在使用H13钢制作压铸模时，淬火是必不可少的工艺步骤之一。淬火可以提高H13钢的硬度和强度，从而增加压铸模的使用寿命和耐磨性。

H13钢的淬火过程是将模具加热至适当温度，然后迅速冷却以获得所需的硬度。在进行淬火时，最佳硬度的选择是根据压铸模的使用环境和要求来确定的。一般来说，压铸模的表面需要具有一定的硬度，以抵抗压力和磨损，同时内部应具有适度的韧性，以避免断裂和变形。

H13钢的最佳硬度一般在45-52 HRC之间，具体取决于模具的具体用途和设计要求。较高的硬度可以提供更好的耐磨性和抗压性能，但也会增加断裂和变形的风险。因此，在确定最佳硬度时，需要综合考虑模具的使用环境、工作条件和成本等因素。

淬火过程中控制冷却速度是调整H13钢硬度的关键。快速冷却可以产生较高的硬度，而慢速冷却可以得到较低的硬度。在淬火过程中，可以使用不同的冷却介质，如油、水或气体，来控制冷却速度。选择合适的冷却介质和冷却速度可以实现所需的硬度。

除了淬火过程，还可以通过回火来调整H13钢的硬度和韧性。回火是将淬火后的模具加热至适当温度，然后冷却至室温的过程。回火可以减轻淬火过程中产生的内部应力，提高模具的韧性和抗断裂能力。回火的温度和时间需要根据具体情况进行调整，以满足模具的使用要求。

H13钢的淬火是制作压铸模的重要工艺步骤，可以提高模具的硬度和强度。最佳硬度的选择需要考虑模具的使用环境和要求，通过控制冷却速度和回火来调整硬度和韧性。正确的淬火工艺可以使H13钢的压铸模具具有更长的使用寿命和更好的性能。

H13钢属于过共析钢,采用常规完全退火或等温球化退火

(1)H13钢的完全退火工艺为:850~900e@3~4h,保温结束后随炉冷到500e以下出炉空冷;

(2)等温球化退火工艺:845~900度×2~4h/炉冷+700~740度×3~4h/炉冷,[40度/h,[500度出炉空冷;(3)对于质量要求较高的H13钢模具,还应进行防止白点退火,工艺周期较长;

(4)形状复杂的模具,在粗加工后应进行一次去应力退火:600~650e@2h/炉冷;(5)模具热处理后,若模具型腔采用磨削!电火花和线切割等方法加工成形会在模具的表面上形成一层厚约10~30Lm的淬火马氏体白亮层,也称之为/异常层0"由于白亮层中的内应力较大,淬火马氏体本身又较脆,磨削时容易在表面产生微裂纹和磨削裂纹,因而磨削加工后最好能在低于回火温度50e以下进行去应力退火,以消除磨削应力,并使表面可能形成的淬火马氏体回火韧化。

大型的H13钢锻件经常规球化退火处理碳化物组织极不均匀,存在严重的沿晶碳化物链可通过多次球化退火或奥氏体化快冷(正火)再球化退火来实现

淬火工艺：

H13钢的淬火回火工艺可以采用盐浴炉!真空炉和流动粒子炉加热,模具表面光洁,热处理变形小,零件寿命长"特别是

外热式刚玉流动粒子炉保护加热,吸收了盐浴炉和真空炉加热的共同优点,很适合热作模具钢的热处理加热。

H13钢采用盐浴炉作为加热设备时的通用淬火工艺是:40~500度预热(0.5min/mm),650~840e预热(0.5min/mm) 1020~1050度奥氏体化(0.25~0.45min/mm),保温结束后可视使用性能要求采用空淬，油淬，气淬或分级淬火,分级温度可取500~540度(0.25min/mm)。

对断裂裂韧性，抗热疲劳和抗热磨损要求较高及淬火处理后需要电加工的模具,为了得到最高的红硬性,可采用奥氏体化温度上限对于要求畸变小!晶粒细!冲击韧性高的模具,为了得到最好的韧性和防止开裂,应采用奥氏体化温度下限。淬火加热的保温时间的优选,应保证组织转变的完成和获得所要求的合金元素固溶程度。淬火加热保温时间过短,将降低H13钢的红硬性及抗回火能力。H13钢的淬火温度要比退火温度高,更应该采取措施防止氧化脱碳,保证加热质量。

h13模具钢的热膨胀系数

摘要：

1.介绍H13模具钢

2.H13模具钢的热膨胀系数

3.H13模具钢的应用领域

正文：

H13模具钢是一种热作模具钢，广泛应用于制造冲击载荷大的锻模、热挤压模和精锻模等领域。这种钢材的热膨胀系数是一个重要的性能指标，影响着它在高温环境下的尺寸稳定性。

H13模具钢的热膨胀系数在不同的温度范围内会有所不同。在20-200℃的温度范围内，其热膨胀系数为10.9；在20-300℃的温度范围内，其热膨胀系数为11.4；在20-400℃的温度范围内，其热膨胀系数为12.2；在20-500℃的温度范围内，其热膨胀系数为12.8；在20-600℃的温度范围内，其热膨胀系数为13.3；在20-700℃的温度范围内，其热膨胀系数为13.6。

由于H13模具钢具有优良的耐磨性和抗热疲劳性，因此在模具制造领域得到了广泛的应用。除了用于制造锻模、热挤压模和精锻模等热作模具外，H13模具钢还广泛应用于铝、铜及其合金压铸模等模具的制造。

总之，H13模具钢的热膨胀系数对于其在高温环境下的尺寸稳定性具有重要影响，因此在实际应用中需要根据具体的使用条件选择合适的钢材牌号和热处理工艺。

h13热处理标准

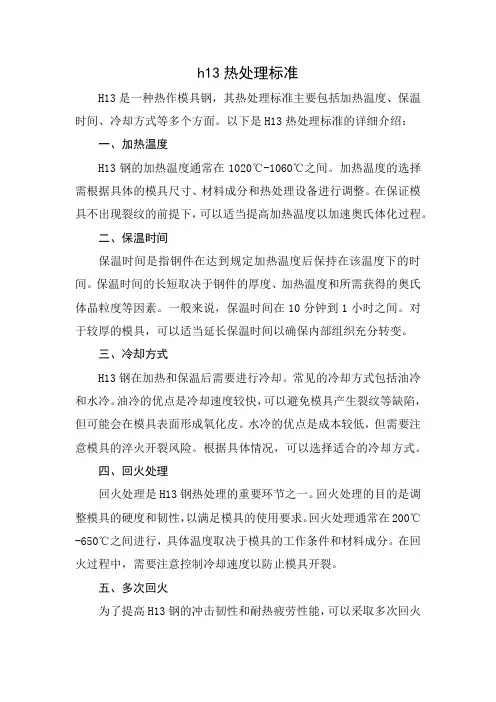

H13是一种热作模具钢，其热处理标准主要包括加热温度、保温时间、冷却方式等多个方面。以下是H13热处理标准的详细介绍：

一、加热温度

H13钢的加热温度通常在1020℃-1060℃之间。加热温度的选择需根据具体的模具尺寸、材料成分和热处理设备进行调整。在保证模具不出现裂纹的前提下，可以适当提高加热温度以加速奥氏体化过程。

二、保温时间

保温时间是指钢件在达到规定加热温度后保持在该温度下的时间。保温时间的长短取决于钢件的厚度、加热温度和所需获得的奥氏体晶粒度等因素。一般来说，保温时间在10分钟到1小时之间。对于较厚的模具，可以适当延长保温时间以确保内部组织充分转变。

三、冷却方式

H13钢在加热和保温后需要进行冷却。常见的冷却方式包括油冷和水冷。油冷的优点是冷却速度较快，可以避免模具产生裂纹等缺陷，但可能会在模具表面形成氧化皮。水冷的优点是成本较低，但需要注意模具的淬火开裂风险。根据具体情况，可以选择适合的冷却方式。

四、回火处理

回火处理是H13钢热处理的重要环节之一。回火处理的目的是调整模具的硬度和韧性，以满足模具的使用要求。回火处理通常在200℃-650℃之间进行，具体温度取决于模具的工作条件和材料成分。在回火过程中，需要注意控制冷却速度以防止模具开裂。

五、多次回火

为了提高H13钢的冲击韧性和耐热疲劳性能，可以采取多次回火处理。多次回火是指在一次回火后，将模具再次加热到回火温度并保温一定时间，然后再进行冷却。一般来说，多次回火的次数在2-4次之间，具体取决于模具的工作条件和材料成分。

六、等温淬火

等温淬火是一种特殊的淬火方法，适用于形状复杂、要求变形小的模具。在等温淬火过程中，钢件在奥氏体化后不立即进行冷却，而是保持一定时间的等温处理，使奥氏体转变为下贝氏体组织。这种处理方法可以提高模具的冲击韧性和耐热疲劳性能。

七、深冷处理

深冷处理是指在低于-70℃的温度下对模具进行处理。深冷处理可以细化模具的晶粒组织，提高模具的硬度和耐磨性，同时可以消除残余应力，防止模具变形和开裂。深冷处理一般在淬火后进行，处理时间通常在1-3小时之间。
