引水隧洞开挖施工方案

----

---- 引水隧洞开挖施工方案

1.概述

引水隧洞布置在大坝右岸，全长3225.59m，隧洞断面为圆形，主洞段的

开挖洞径为φ8.0m，岔洞段的开挖洞径φ4.8m。

调压井位于主洞3037.84桩号，总的井挖深度117.7m，开挖断面为圆形，

其中EL188～EL222.5mX围直径18.2m，EL188～EL104.8mX围直径5.0m。

引水隧洞共布置有2个施工支洞，分别在0+895.62m桩号和2+919.74m桩

号和主洞相连通，支洞洞身段断面为4.5×6m的城门洞形。。

引水隧道埋藏深度为100～400m，进口段约14.4m位于IB区域，进口和

出口合计约90m位于IIA区域，其余位于IIB区域，IIB区域的岩石质量非常

好。

整个引水隧洞X围内图纸显示有7条断层需要钢拱架支护，断层等级分别

为IV-3〔2条〕、IV-17、IV-19、IV-21、IV-22、IV-26。

2.施工区段划分

为了描述方便，引水隧洞按照以下示意图分成8个区段，见下列图。----

---- 3.工作面的施工顺序和安排

进水口工作面：

进水口工作面包含以下施工程序：EL209m以上支护→EL186.6m以上开挖→洞

脸支护→进洞口14.4m开挖与钢拱架等支护→隧洞0+14.4m～0+214.4m洞挖与支

护→混凝土衬砌钢模台车安装→隧洞进口钢衬安装→洞外混凝土取水口施工→

2021年10月移交闸门安装工作面。从上述程序可以知道进水口目前处于关键线

路上，相应G1工作面处于关键线路上，需要在洞外开挖支护完成后优先安排施

工。

1号支洞工作面

1号支洞目前已经开挖完成，正在进展穿插口段施工。G2和G3工作面最先具备

开挖条件。

2号支洞工作面

2号支洞进口位于开关站内，目前洞脸已经出露，近期即可开场施工。为了给调

压井开挖创造条件，2号支洞完成后，施工G4工作面和G5工作面和；在G7工

作面完成后，进展调压井的开挖。G4工作面即为2号支洞的主开挖面。

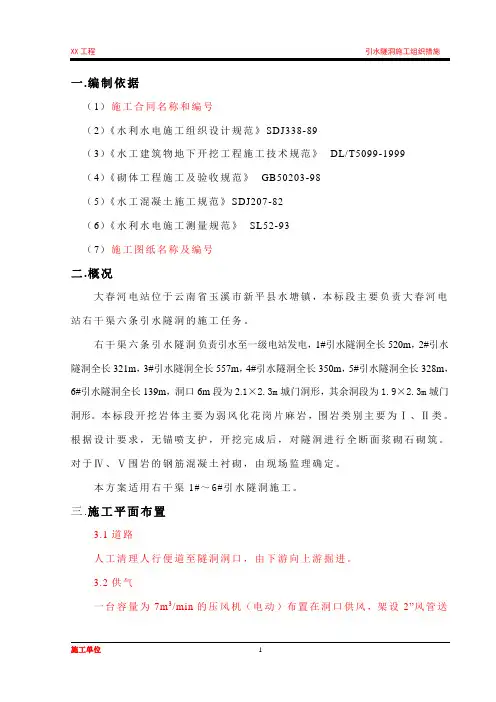

XX工程 引水隧洞施工组织措施

施工单位 1 一.编制依据

（1）施工合同名称和编号

（2）《水利水电施工组织设计规范》SDJ338-89

（3）《水工建筑物地下开挖工程施工技术规范》 DL/T5099-1999

（4）《砌体工程施工及验收规范》 GB50203-98

（5）《水工混凝土施工规范》SDJ207-82

（6）《水利水电施工测量规范》 SL52-93

（7）施工图纸名称及编号

二.概况

大春河电站位于云南省玉溪市新平县水塘镇，本标段主要负责大春河电站右干渠六条引水隧洞的施工任务。

右干渠六条引水隧洞负责引水至一级电站发电，1#引水隧洞全长520m，2#引水隧洞全长321m，3#引水隧洞全长557m，4#引水隧洞全长350m，5#引水隧洞全长328m，6#引水隧洞全长139m，洞口6m段为2.1×2.3m城门洞形，其余洞段为1.9×2.3m城门洞形。本标段开挖岩体主要为弱风化花岗片麻岩，围岩类别主要为Ⅰ、Ⅱ类。根据设计要求，无锚喷支护，开挖完成后，对隧洞进行全断面浆砌石砌筑。对于Ⅳ、Ⅴ围岩的钢筋混凝土衬砌，由现场监理确定。

本方案适用右干渠1#～6#引水隧洞施工。

三.施工平面布置

3.1道路

人工清理人行便道至隧洞洞口，由下游向上游掘进。

3.2供气

一台容量为7m3/min的压风机（电动）布置在洞口供风，架设2”风管送XX工程 引水隧洞施工组织措施

施工单位 2 风到工作面，风管根据开挖工作面的推进而延伸。

引水隧洞开挖施工方案

一、前期准备工作

1. 工程概述：

– 工程名称：引水隧洞开挖施工工程

– 工程地点：XX地

– 工程内容：开挖引水隧洞，以满足水源供应需求。

2. 施工准备：

– 编制施工组织设计和作业指导书；

– 编制施工图纸和技术方案；

– 选派专业人员进行施工现场踏勘和勘测；

– 确定施工队伍和设备配置。

二、施工方案

1. 施工工艺：

– 采用开挖爆破法进行隧道开挖，结合挖掘机、钢撑、喷射混凝土等施工工艺。

2. 施工步骤： 1. 地质勘测和探测：

• 对施工地点进行地质调查，了解地质情况，确定地质构造和地下水情况。

2. 示范段开挖：

• 在施工段中选择一小段进行示范开挖，以验证施工方案的合理性和有效性。

3. 主体开挖：

• 根据施工图纸和技术方案，利用挖掘机进行主体开挖工作。

4. 地质处理：

• 在施工过程中遇到坚硬的地质层，可以采用钻孔爆破或其他方式进行地质处理。

5. 钢撑安装：

• 在开挖好的隧道内侧安装钢撑，增强隧道的稳定性和安全性。

6. 喷射混凝土支护：

• 在施工过程中，进行喷射混凝土支护，以增强隧道的承载能力。

7. 边坡处理：

• 根据施工需要，对隧道旁边的边坡进行处理，确保施工安全。 8. 检测与验收：

• 在施工完毕后，进行隧洞内部的检测与验收，确保施工质量和工程安全。

三、施工安全措施

1. 施工人员必须具备相应资质，经过专业培训和考核；

2. 施工现场严格遵守相关安全操作规程，佩戴安全帽、防护鞋等个人防护装备；

3. 施工现场设置安全警示标识，划定安全区域；

4. 施工现场配备消防设施，定期组织消防演练；

5. 施工队伍定期进行安全教育和技术培训。

四、环境保护措施

1. 施工过程中，严禁乱排乱倒废弃物；

2. 施工现场设置防尘、防噪音设施，减少对周边环境的影响；

3. 采用环保型机械设备和材料，降低对环境的污染；

4. 施工现场做好周边环境的清理工作，保持施工场地整洁。 五、施工进度计划

水电站引水隧洞工程施工总进度计划方案

一、引言

水电站引水隧洞工程的施工总进度计划方案旨在确保工程能够按时按质完成，并进一步优化施工过程，提高施工效率。本方案将从工程划分、工期安排、关键节点、资源管理等方面进行详细规划，并提供相关的监控和评估措施。

二、工程划分

1.前期准备阶段：包括可行性研究、设计概念确认、工程勘测等。

2.隧洞开挖阶段：包括洞口坝段开挖、主坝段开挖、尾水段开挖等。

3.支护加固阶段：包括洞口坝段支护、主坝段支护、尾水段支护等。

4.隧洞衬砌阶段：包括洞口坝段衬砌、主坝段衬砌、尾水段衬砌等。

5.装备安装阶段：包括引水设备、泵站设备、照明设备等的安装和调试。

三、工期安排

根据工程划分，可以进行如下的工期安排：

1.前期准备阶段：预计耗时1个月。

2.隧洞开挖阶段：预计耗时6个月。

3.支护加固阶段：预计耗时4个月。

4.隧洞衬砌阶段：预计耗时6个月。

5.装备安装阶段：预计耗时2个月。 四、关键节点

为了保证工程按进度进行，我们设置了以下几个关键节点：

1.正式启动阶段：包括可行性研究和设计概念确认等准备工作的完成，确定正式启动工程的时间点。

2.洞口坝段开挖完成：确保洞口坝段的开挖工作按计划完成。

3.主坝段开挖完成：确保主坝段的开挖工作按计划完成。

4.尾水段开挖完成：确保尾水段的开挖工作按计划完成。

5.支护加固完成：确保支护加固工作按计划完成，确保隧洞的安全性和稳定性。

6.衬砌完成：确保隧洞衬砌工作按计划完成，为后续设备安装提供条件。

7.设备安装调试完成：确保引水设备、泵站设备、照明设备等的安装和调试工作按计划完成。

五、资源管理

为了有效管理施工过程中的资源，包括人力、物力和时间资源，我们提出以下措施：

1.人力资源：根据工期安排和工作量，合理安排人员，确保施工过程中有足够的人力资源。

2.物力资源：根据施工需求，合理调配机械设备，确保施工过程中有足够的物力资源。 3.时间资源：制定详细的施工计划，合理安排每个工作环节的时间，确保施工过程中时间资源的合理利用。
