多用电表的使用

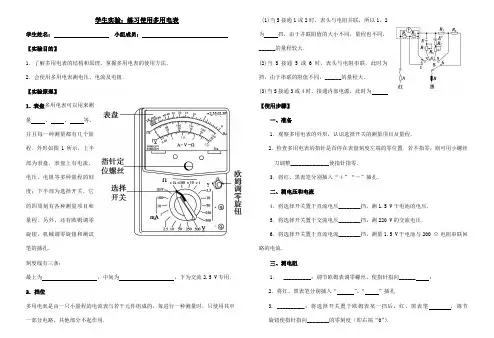

学生实验：练习使用多用电表

学生姓名： 小组成员：

【实验目的】

1．了解多用电表的结构和原理，掌握多用电表的使用方法．

2．会使用多用电表测电压、电流及电阻．

【实验原理】

1．表盘多用电表可以用来测量 、 、 等，并且每一种测量都有几个量程．外形如图1所示，上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．另外，还有欧姆调零旋钮，机械调零旋钮和测试笔的插孔．

刻度线有三条：

最上为 ，中间为 ，下为交流2.5 V专用．

2．挡位

多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用． (1)当S接通1或2时，表头与电阻并联，所以1、2为 挡，由于并联阻值的大小不同，量程也不同，______的量程较大．

(2)当S接通5或6时，表头与电阻串联，此时为

挡，由于串联的阻值不同，______的量程大．

(3)当S接通3或4时，接通内部电源，此时为

【使用步骤】

一、准备

1．观察多用电表的外形，认识选择开关的测量项目及量程．

2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀调整______________使指针指零．

3．将红、黑表笔分别插入“＋”“－”插孔．

二、测电压和电流

4．将选择开关置于直流电压________挡，测1.5 V干电池的电压．

5．将选择开关置于交流电压________挡，测220 V的交流电压．

6．将选择开关置于直流电流________挡，测量1.5 V干电池与200 Ω电阻串联回路的电流．

三、测电阻

1． __________：调节欧姆表调零螺丝，使指针指向______ ；

多用电表机械调零和欧姆调零

一、引言

多用电表是电工常用的测试仪器之一，可以测量电路中的电压、电流、电阻等参数。在使用多用电表时，为了保证测量结果的准确性，需要进行调零操作。本文将介绍多用电表的两种调零方法：机械调零和欧姆调零。

二、机械调零

1.机械调零原理

机械调零是通过旋转多用电表上的机械手柄来使指针回到刻度盘的“0”刻度位置，从而实现对多用电表进行调零的操作。在使用过程中，由于各种因素的影响（如温度变化、振动等），指针可能会偏移一定角度，导致测量结果不准确。因此需要进行机械调零。

2.机械调零步骤

（1）将多用电表选项旋钮拨到“伏特”档或“欧姆”档；

（2）将正负极杠杆开关置于“正极”位置；

（3）将机械手柄旋转至刻度盘“0”刻度位置。

3.注意事项

在进行机械调零时需要注意以下几点：

（1）机械手柄旋转时要轻柔，避免过度旋转导致指针超过“0”刻度位置；

（2）在机械调零之前，需要将多用电表放置在稳定的平面上，避免振动和移动导致指针发生偏移。

三、欧姆调零

1.欧姆调零原理

欧姆调零是通过将多用电表的测量端口短接来实现对多用电表进行调零的操作。在使用过程中，由于各种因素的影响（如温度变化、电池电量下降等），多用电表可能会产生一定误差，导致测量结果不准确。因此需要进行欧姆调零。

2.欧姆调零步骤

（1）将多用电表选项旋钮拨到“欧姆”档；

（2）将正负极杠杆开关置于“正极”位置；

（3）将测量端口短接。

3.注意事项

在进行欧姆调零时需要注意以下几点：

（1）短接线要连接牢固，避免接触不良导致误差；

（2）在进行欧姆调零之前，需要将多用电表放置在稳定的平面上，避免振动和移动导致误差。

四、总结

机械调零和欧姆调零是多用电表常用的两种调零方法。在使用多用电表时，需要进行适当的调零操作，以保证测量结果的准确性。在进行调零时需要注意操作规范，避免误差产生。

第1页 共7页 五、练习使用多用电表(万用表)测电阻

多用电表是常用的测量电压、电流、电阻的仪表。它的问世给测量带来了很多方便。熟悉表盘面上的刻度部分和调节部分的用途和功能，并能熟练操作(包括读数)。弄清多用电表内部的电路结构。

会用多用电表测电阻，判断黑盒中电阻连接方式。同时还要分析欧姆表测电阻产生的误差及其原因分析。

对多用电表的使用要亲自动手，经常实践才能熟练掌握，同时能熟练操作多用电表也是一种技能，是人的素质的一个组成部分。

【重要知识提示】

1．实验目的

了解多用电表的结构，明确多用电表的使用方法，学会用多用电表测电阻。

2．多用电表特点

多用电表是一种多用仪表，一般可以用来测电流、电压和电阻。每一测量项目有几个量程。用途广泛，使用方便，但准确度稍低。

3．实验器材

多用电表一块，定值电阻若干(含几欧、几十欧、几千欧多种规格电阻)，小螺丝刀、电灯泡。

4．实验步骤

(1)机械调零：检查多用表指针是否停在表盘刻度线左端的零位置，若不指零，可用小螺丝刀旋转定位螺丝。

(2)选档：先将两表笔分别插入所对应插孔中，根据定值电阻大小，旋动选择开关使其尖端对准欧姆档的合适量程档。

(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指向欧姆表刻度的零位置。

(4)测量、读数：将红、黑表笔分别与待测电阻两端相接，表针示数乘以量程倍率，即为待测电阻的阻值。

(5)重复步骤(2)、(3)、(4)。对其他定值电阻进行测量时，要注意每次换档后都要重新调零，并将测定值与标定值进行比较；对灯泡、电炉丝或人体电阻测量时，注意先粗测或估计其阻值，选择好适当量程。

(6)实验完毕，应将两表笔从插孔中拔出，并将选择开关置于“OFF”档或交流电压最高档。如果欧姆表长期不用，应取出表内的电池。

1、一个毫伏表，它的内阻是100Ω，量程是200mv，把它改装成为

量程为10A的安培表，毫伏表上应：

A、并联0.002Ω的电阻 B、并联0.02Ω的电阻

C、串联50Ω的电阻 D、串联4900Ω的电阻

2、如图中定值电阻R1很大，R2很小，与电流计 G 和电键K1、K2组成一个安培、伏特两用表，下列判断正确的是：

A、只闭合K1是 V B、只闭合K2是 A

C、K1K2都断开是 G D、K1、K2都闭合是 A

3、内阻为10kΩ的电压表，表盘刻度如图所示，给它串联上一只20kΩ的电阻后去测量某段电路的路端电压，其指针所指所位置如图所示，则这段电路的路端电压是（ ）

A、40伏特 B、30伏特 C、20伏特 D、10伏特

4．一个电流表的满刻度电流值Ig= 0．6A，面板如图5所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。如果这个量程为0.6A的电流表内阻Rg=60Ω，要把这个电流表的量程扩大成 3A，那么应该在Rg上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图5中所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。

5．图6所示是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1A的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。

6.将一改装后的电流表接入电路并进行校准，发现待测表的读数比标准表的读数偏大一些。如果表头G的满偏电流Ig是准确的，则出现误差的可能原因是：（ ）

A、Rg的测量值比真实值大

B、Rg的测量值比真实值小

C、所并联的R0比用公式gggIIRIR'0计算出的偏小
