简单的水位控制电路设计
一个简单的水位控制电路可以使用一个水位传感器和一个继电器来实现。
步骤如下：
1. 将水位传感器安装在水箱或液体容器中，确保传感器的位置能够准确地检测到水位的变化。
2. 将传感器的信号线连接到一个比较器电路的输入端。比较器电路可以使用运算放大器来实现。输入端的另一端连接一个可调阈值电位器。根据实际需求，通过调节阈值电位器的阈值来设置水位的上下限。
3. 比较器的输出连接到一个继电器电路。继电器是一个电磁开关，可以用来控制其他电气设备的开关。
4. 将继电器的输出端连接到需要控制的设备，例如水泵或阀门。当水位超过或低于设定的阈值时，比较器的输出会触发继电器，从而打开或关闭设备。
需要注意的是，这只是一个简单的水位控制电路设计，可能需要根据实际需求进行调整和改进。

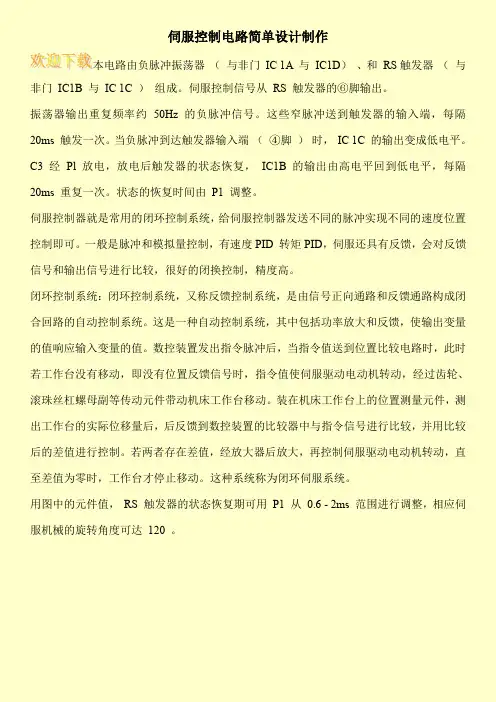

伺服控制电路简单设计制作
本电路由负脉冲振荡器 （ 与非门 IC 1A 与 IC1D） 、和 RS触发器 （ 与非门 IC1B 与 IC 1C ） 组成。伺服控制信号从 RS 触发器的⑥脚输出。
振荡器输出重复频率约 50Hz 的负脉冲信号。这些窄脉冲送到触发器的输入端，每隔
20ms 触发一次。当负脉冲到达触发器输入端 （ ④脚 ） 时， IC 1C 的输出变成低电平。
C3 经 Pl 放电，放电后触发器的状态恢复， IC1B 的输出由高电平回到低电平，每隔
20ms 重复一次。状态的恢复时间由 P1 调整。
伺服控制器就是常用的闭环控制系统，给伺服控制器发送不同的脉冲实现不同的速度位置控制即可。一般是脉冲和模拟量控制，有速度PID 转矩PID，伺服还具有反馈，会对反馈信号和输出信号进行比较，很好的闭换控制，精度高。
闭环控制系统：闭环控制系统，又称反馈控制系统，是由信号正向通路和反馈通路构成闭合回路的自动控制系统。这是一种自动控制系统，其中包括功率放大和反馈，使输出变量的值响应输入变量的值。数控装置发出指令脉冲后，当指令值送到位置比较电路时，此时若工作台没有移动，即没有位置反馈信号时，指令值使伺服驱动电动机转动，经过齿轮、滚珠丝杠螺母副等传动元件带动机床工作台移动。装在机床工作台上的位置测量元件，测出工作台的实际位移量后，后反馈到数控装置的比较器中与指令信号进行比较，并用比较后的差值进行控制。若两者存在差值，经放大器后放大，再控制伺服驱动电动机转动，直至差值为零时，工作台才停止移动。这种系统称为闭环伺服系统。
用图中的元件值， RS 触发器的状态恢复期可用 P1 从 0.6 - 2ms 范围进行调整，相应伺服机械的旋转角度可达 120 。

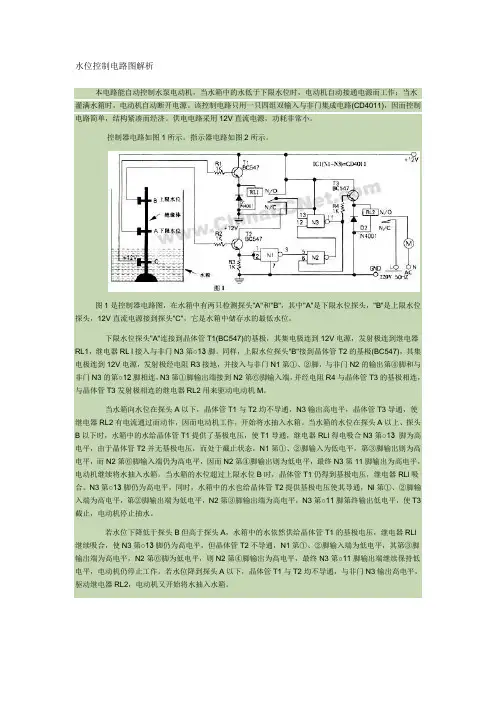

水位控制电路图解析
本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。该控制电路只用一只四组双输入与非门集成电路(CD4011)，因而控制电路简单，结构紧凑而经济。供电电路采用12V直流电源，功耗非常小。
控制器电路如图1所示。指示器电路如图2所示。
图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。
下限水位探头"A"连接到晶体管T1(BC547)的基极，其集电极连到12V电源，发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。同样，上限水位探头"B"接到晶体管T2的基极(BC547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。
当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作，开始将水抽入水箱。当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。当水箱的水位超过上限水位B时，晶体管T1仍得到基极电压，继电器RLl吸合。N3第○13脚仍为高电平，同时，水箱中的水也给晶体管T2提供基极电压使其导通，Nl第①、②脚输入端为高电平，第②脚输出端为低电平，N2第③脚输出端为高电平，N3第○11脚第终输出低电平，使T3截止，电动机停止抽水。

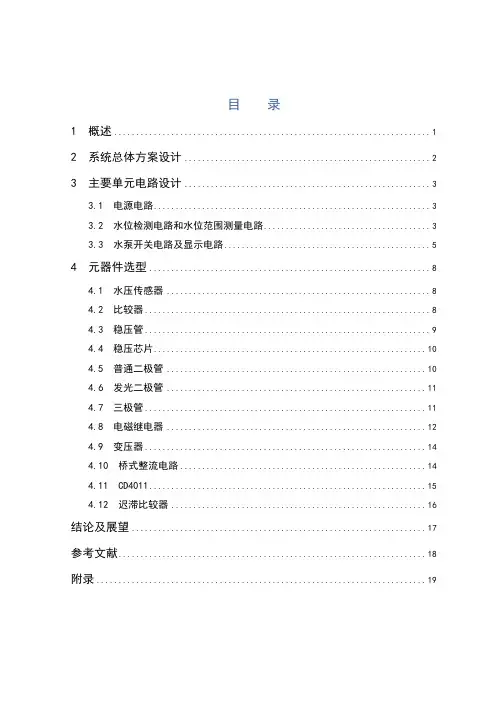

目 录
1 概述 ........................................................................ 1
2 系统总体方案设计 ........................................................ 2
3 主要单元电路设计 ........................................................ 3
3.1 电源电路 ............................................................... 3
3.2 水位检测电路和水位范围测量电路 ...................................... 3
3.3 水泵开关电路及显示电路 ............................................... 5
4 元器件选型 ................................................................ 8
4.1 水压传感器 ............................................................ 8
4.2 比较器 ................................................................. 8
4.3 稳压管 ................................................................. 9
4.4 稳压芯片 .............................................................. 10

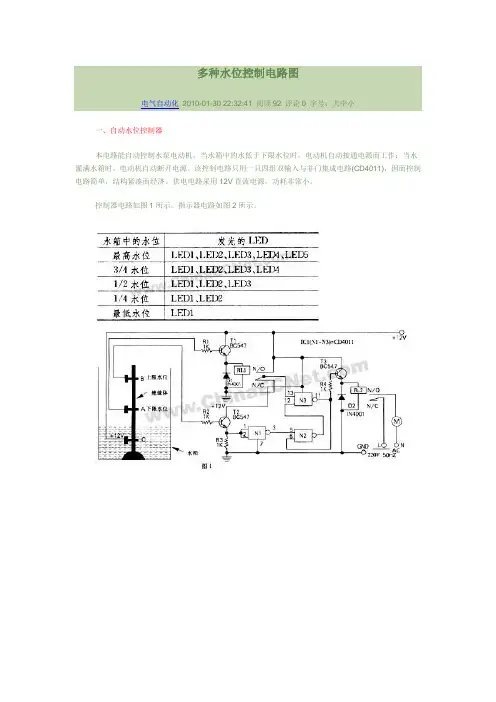

多种水位控制电路图
电气自动化 2010-01-30 22:32:41 阅读92 评论0 字号：大中小
一、自动水位控制器
本电路能自动控制水泵电动机，当水箱中的水低于下限水位时，电动机自动接通电源而工作；当水灌满水箱时，电动机自动断开电源。该控制电路只用一只四组双输入与非门集成电路(CD4011)，因而控制电路简单，结构紧凑而经济。供电电路采用12V直流电源，功耗非常小。
控制器电路如图1所示。指示器电路如图2所示。
图1是控制器电路图，在水箱中有两只检测探头"A"和"B"，其中"A"是下限水位探头，"B"是上限水位探头，12V直流电源接到探头"C"，它是水箱中储存水的最低水位。
下限水位探头"A"连接到晶体管T1(BC547)的基极，其集电极连到12V电源，发射极连到继电器RL1，继电器RL l接入与非门N3第○13脚。同样，上限水位探头"B"接到晶体管T2的基极(BC547)，其集电极连到12V电源，发射极经电阻R3接地，并接入与非门N1第①、②脚，与非门N2的输出第④脚和与非门N3的第○12脚相连，N3第①脚输出端接到N2第⑥脚输入端，并经电阻R4与晶体管T3的基极相连，与晶体管T3发射极相连的继电器RL2用来驱动电动机M。
当水箱向水位在探头A以下，晶体管T1与T2均不导通，N3输出高电平，晶体管T3导通，使继电器RL2有电流通过而动作，因而电动机工作，开始将水抽入水箱。当水箱的水位在探头A以上、探头B以下时，水箱中的水给晶体管T1提供了基极电压，使T1导通，继电器RLl得电吸合N3第○13 脚为高电平，由于晶体管T2并无基极电压，而处于截止状态，N1第①、②脚输入为低电平，第③脚输出则为高电平，而N2第⑥脚输入端仍为高电平，因而N2第④脚输出则为低电平，最终N3第11脚输出为高电平，电动机继续将水抽入水箱。当水箱的水位超过上限水位B时，晶体管T1仍得到基极电压，继电器RLl吸合。N3第○13脚仍为高电平，同时，水箱中的水也给晶体管T2提供基极电压使其导通，Nl第①、②脚输入端为高电平，第②脚输出端为低电平，N2第③脚输出端为高电平，N3第○11脚第终输出低电平，使T3截止，电动机停止抽水。
