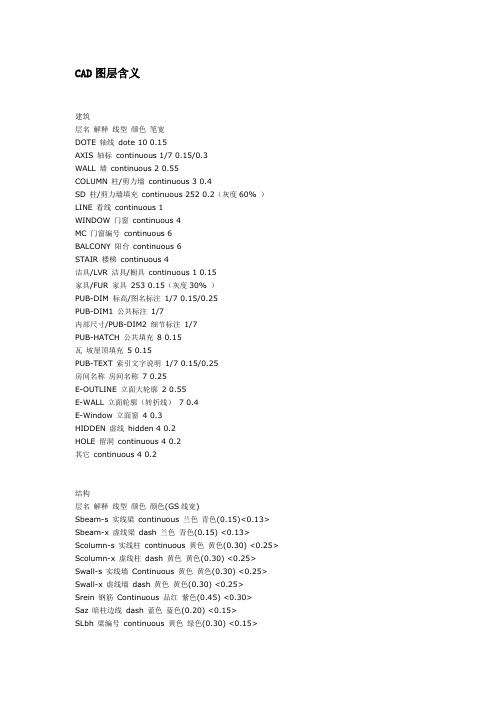

CAD图层含义建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0.3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0.15家具/FUR 家具253 0.15（灰度30% ）PUB-DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充5 0.15PUB-TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E-OUTLINE 立面大轮廓2 0.55E-WALL 立面轮廓（转折线）7 0.4E-Window 立面窗4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0.2其它continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25>Srein 钢筋Continuous 品红紫色(0.45) <0.30>Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15>SLbh 梁编号continuous 黄色绿色(0.30) <0.15>Stc 填充continuous 252 252(灰度)SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15> 同建筑轴线dote 红色红色(0.10) <0.10>Sccx 尺寸线continuous 绿色红色(0.10) <0.10> SText 说明文字continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管4 0.650s-给水管给水管3 0.500s-消火栓管消火栓管2 0.500s-喷淋管喷淋管3 0.500s-水标注水标注2 0.250s-管配件管配件7 0.250s-水留洞水留洞7 0.250s-文字说明文字说明1 0.350s建筑建筑底图continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuous cyan电气层名解释线型颜色Ebpm 电气设备continuous greenEline 电气布线continuous yellowExtt 电气系统continuous green通讯层名解释线型颜色Tcabl 通讯布线continuous cranTeqpm 通讯设备continuous greenTxtt 通讯系统图continuous greenCASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌DLSS 道路设施ASSIST 骨架线DLDW 独立地物KZD 控制点ZBTZ植被DGX ——等高线DLDW ——独立地物GCD ——高程点GXYZ ——管线设施JJ ——境界JMD ——居民地JZD ——界址点SXSS ——水系设施ZBTZ ——植被TK——图廓2、CASS快捷键操作：DD通用绘图命令A —画弧（ARC）V —查实体属性C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY）F图形复制 E —删除（ERASE）RR —符号重新生成L —画直线（LINE）H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER）X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE）AA —给实体加地物名P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
地形图层规划专业KZD GPS点、平面控制点、高程控制点GCD 碎部高程注记点JMD 一般房屋、简单房屋、棚房、厕所、建筑中房屋等阳台、檐廓、支柱、围墙、台阶、水泥铺装地面等GXYZ 电力线、铁塔、电杆、变压器、通信线、通信杆、路灯、消防栓、上水、下水等DLDW 工业设备、水塔、抽水机站、田埂、窑、坟地等DLSS 公路、大车路、小路、路涯、桥梁、涵洞等SXSS 河流边线、水涯线、池塘、沟渠、水闸、流向等DMTZ 陡坎、斜坡等ZBTZ 水稻田、旱地、菜地、果园、桑园、绿化带、行树、地类界等TK 图廓、坐标格网线、图廓外注记ZJ 地名、单位名、道路名、河流名、桥梁名、各种说明、注记等JJ 境界线如：县界、乡镇界、村界、组界ZDH 展点号0 其它未列入上述图层的要素KZD 各种三角点，水准点，图根点，控制点以及注记JMD 各种房屋，围墙，栅栏，篱笆，柱廊等居民地附属设施以及注记DLDW 军事、工矿、公共、宗教设施及注记DLSS 交通、交通注记及附属设施GXYZ 管线、管线注记及附属设施SXSS水系、水系注记及附属设施DMTZ 地貌与土质及注记ZBTZ 各种植被类及注记JJ 境界线及注记ASSIST 管线骨架线、道路中心线，此层为不打印出图层LABLE 提取水系及植被的封闭面域，此层为不打印出图层1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容与图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称与地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
测绘人员提供给城市规划人员的原始地形图（一般均统一为CAD图形），通常是按测绘的相关国家标准和测绘专业软件的默认配置进行元素分类和图层设置的，因为原始地形图的元素分类和图层设置与国家城市规划相关标准以及城市规划专业人员的制图习惯存在比较大的差异性，常常给城市规划专业人员读图带来一定困难，使我们不能从地形图中获得完整的地形和地物信息。
在这一系列标准不能完全统一之前，城市规划人员只能通过扩展自己的知识来使自己能准确解读原始地形图。
目前地形图测绘执行的国家标准执行的是2006年通过的《****》。
但是，通常使用的测绘软件都对国家标准进行的重新定义。
下面就最常用的CASS4.0系统软件生成的地形图的图层设置进行一些简单的解读。
建筑层名解释线型颜色笔宽DOTE 轴线 dote 10 0.15AXIS 轴标 continuous 1/7 0.15/0.3 WALL 墙 continuous 2 0.55COLUMN 柱/剪力墙 continuous 3 0.4SD 柱/剪力墙填充 continuous 252 0.2（灰度60% ） LINE 看线 continuous 1 WINDOW 门窗 continuous 4 MC 门窗编号 continuous 6 BALCONY 阳台 continuous 6 STAIR 楼梯 continuous 4洁具/LVR 洁具/橱具 continuous 1 0.15 家具/FUR 家具 253 0.15（灰度30% ） PUB-DIM 标高/图名标注 1/7 0.15/0.25 PUB-DIM1 公共标注 1/7内部尺寸/PUB-DIM2 细节标注 1/7 PUB-HATCH 公共填充 8 0.15 瓦坡屋顶填充 5 0.15PUB-TEXT 索引文字说明 1/7 0.15/0.25 房间名称房间名称 7 0.25 E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线） 7 0.4 E-Window 立面窗 4 0.3 HIDDEN 虚线 hidden 4 0.2 HOLE 留洞 continuous 4 0.2 其它 continuous 4 0.2 结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁 continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色黄色(0.30) <0.25> Swall-s 实线墙 Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色黄色(0.30) <0.25> Srein 钢筋 Continuous 品红紫色(0.45) <0.30> Saz 暗柱边线 dash 蓝色蓝色(0.20) <0.15> SLbh 梁编号 continuous 黄色绿色(0.30) <0.15> Stc 填充 continuous 252 252(灰度)SLb 梁配筋标注 continuous 白色蓝色(0.20) <0.15> 同建筑轴线 dote 红色红色(0.10) <0.10> Sccx 尺寸线 continuous 绿色红色(0.10) <0.10> SText 说明文字 continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽 0s-污水管污水管 4 0.65 0s-给水管给水管 3 0.50 0s-消火栓管消火栓管 2 0.50 0s-喷淋管喷淋管 3 0.50 0s-水标注水标注 2 0.25 0s-管配件管配件 7 0.25 0s-水留洞水留洞 7 0.25 0s-文字说明文字说明 1 0.35 0s建筑建筑底图 continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管 continuous cyan 1n-HS 空调回水 dash 紫色 1n-GS 空调供水 continuous cyan 1N-NS 空调凝结水管 center 黄色 1N-SB 空调设备 center 红色 1N-MQ 煤气 continuous cyan 电气层名解释线型颜色Ebpm 电气设备 continuous green Eline 电气布线 continuous yellow Extt 电气系统 continuous green 通讯层名解释线型颜色Tcabl 通讯布线 continuous cran Teqpm 通讯设备 continuous green Txtt 通讯系统图 continuous green1、CASS图层含义：DMTZ 地貌DLSS 道路设施ASSIST 骨架线DLDW 独立地物KZD 控制点ZBTZ植被DGX ——等高线DLDW ——独立地物GCD ——高程点GXYZ ——管线设施JJ ——境界JMD ——居民地JZD ——界址点SXSS ——水系设施ZBTZ ——植被TK——图廓。
CAD图层含义建筑层名解释线型颜色笔宽DOTE 轴线dote 10 0.15AXIS 轴标continuous 1/7 0.15/0.3WALL 墙continuous 2 0.55COLUMN 柱/剪力墙continuous 3 0.4SD 柱/剪力墙填充continuous 252 0.2（灰度60% ）LINE 看线continuous 1WINDOW 门窗continuous 4MC 门窗编号continuous 6BALCONY 阳台continuous 6STAIR 楼梯continuous 4洁具/LVR 洁具/橱具continuous 1 0.15家具/FUR 家具253 0.15（灰度30% ）PUB-DIM 标高/图名标注1/7 0.15/0.25PUB-DIM1 公共标注1/7内部尺寸/PUB-DIM2 细节标注1/7PUB-HATCH 公共填充8 0.15瓦坡屋顶填充5 0.15PUB-TEXT 索引文字说明1/7 0.15/0.25房间名称房间名称7 0.25E-OUTLINE 立面大轮廓2 0.55E-WALL 立面轮廓（转折线）7 0.4E-Window 立面窗4 0.3HIDDEN 虚线hidden 4 0.2HOLE 留洞continuous 4 0.2其它continuous 4 0.2结构层名解释线型颜色颜色(GS线宽)Sbeam-s 实线梁continuous 兰色青色(0.15)<0.13> Sbeam-x 虚线梁dash 兰色青色(0.15) <0.13> Scolumn-s 实线柱continuous 黄色黄色(0.30) <0.25> Scolumn-x 虚线柱dash 黄色黄色(0.30) <0.25> Swall-s 实线墙Continuous 黄色黄色(0.30) <0.25> Swall-x 虚线墙dash 黄色黄色(0.30) <0.25>Srein 钢筋Continuous 品红紫色(0.45) <0.30>Saz 暗柱边线dash 蓝色蓝色(0.20) <0.15>SLbh 梁编号continuous 黄色绿色(0.30) <0.15>Stc 填充continuous 252 252(灰度)SLb 梁配筋标注continuous 白色蓝色(0.20) <0.15> 同建筑轴线dote 红色红色(0.10) <0.10>Sccx 尺寸线continuous 绿色红色(0.10) <0.10> SText 说明文字continuous 白色白色(0.20) <0.15>给排水层名解释线型颜色笔宽0s-污水管污水管4 0.650s-给水管给水管3 0.500s-消火栓管消火栓管2 0.500s-喷淋管喷淋管3 0.500s-水标注水标注2 0.250s-管配件管配件7 0.250s-水留洞水留洞7 0.250s-文字说明文字说明1 0.350s建筑建筑底图continuous 2 0.18采暖通风空气调节层名解释线型颜色1n-duct 空调风管continuous cyan1n-HS 空调回水dash 紫色1n-GS 空调供水continuous cyan1N-NS 空调凝结水管center 黄色1N-SB 空调设备center 红色1N-MQ 煤气continuous cyan电气层名解释线型颜色Ebpm 电气设备continuous greenEline 电气布线continuous yellowExtt 电气系统continuous green通讯层名解释线型颜色Tcabl 通讯布线continuous cranTeqpm 通讯设备continuous greenTxtt 通讯系统图continuous greenCASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌DLSS 道路设施ASSIST 骨架线DLDW 独立地物KZD 控制点ZBTZ植被DGX ——等高线DLDW ——独立地物GCD ——高程点GXYZ ——管线设施JJ ——境界JMD ——居民地JZD ——界址点SXSS ——水系设施ZBTZ ——植被TK——图廓2、CASS快捷键操作：DD通用绘图命令A —画弧（ARC）V —查实体属性C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY）F图形复制 E —删除（ERASE）RR —符号重新生成L —画直线（LINE）H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER）X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE）AA —给实体加地物名P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
一、图层含义（一）二、图层详解1. JMD图层（1）要求各要素均有代码且代码使用合理，合理的使用代码是地形数据的基本要求。
（2）在入库数据里，各种房屋以面状要素的身份入库，所以各种属性的房屋均要求闭合，到图廓边的房屋同样要求在图廓边闭合，目的是相同属性面状要素经过数据入库后可自动进行拼接。
（3）共线房屋要求数据上完全重合，达到“无缝连接”的目的。
（4）房屋的性质及楼层除了图面注记还要求将其输入扩展属性，且扩展属性表达的内容和图面注记要求完全一致。
（5）JMD注记包括单位名称，地名，楼层注记，单位名称和地名注记大小按照《地形图图式》要求，楼层注记大小则规定字高为2。
（6）单位名称和地名各有代码，且除了在合适的位置标注注记还要求在注记旁输入“地名标记点”，将名称输入该点的扩展属性里，由于该点的功能用于数据查询使用，要求录入的名称不能有空格或其他分隔符号。
（7）如果单位或地名比较长，用一排在所在面积表示不下，则分为两排或多排，这种排列为人工排列，不能使用MTEXT方式排列，在数据转换时MTEXT 方式文字为非法文字方式。
2. DLDW层（1）要求各要素均有代码且代码使用合理。
（2）DLDW层除龙门吊、天吊等的框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种工矿线要素呈面状时不要求闭合，但禁止不合理的断线，到图廓边呈面状的地物不能在图廓边闭合。
（3）DLDW层注记包括工矿类的所有注记和其他注记如“水泥地”、“施工区”、“拆迁区”、“乱掘”、“堆土”等，注记大小规定字高为2.53. DLSS图层（1）要求各要素均有代码且代码使用合理。
（2）DLSS层除各种桥梁框架线以面状的身份入库，其余除文字和符号外的工矿要素均以线要素身份入库，所以各种道路线要素呈面状时不要求闭合，但禁止不合理的断线。
（3）同一条道路边线的代码要统一且合理。
（4）有名称的道路需绘道路中心线，道路中心线的图层为ASSIST层，此层为不打印输出层，绘制时目测即可，不需实地测绘，绘制道路中心线的目的也是用来在数据库里查询和数据分析使用，所以扩展属性里的道路名称不能有空格，道路宽度可直接在图上量取，数值单位使用实地距离。
编码图层图块/线型属性名称131100KZD gc113三角点131200KZD gc014土堆上的三角点131300KZD gc114小三角点131400KZD gc015土堆上的小三角点131500KZD gc257导线点131600KZD gc258土堆上的导线点131700KZD gc259埋石图根点131900KZD gc260土堆上的埋石图根点131800KZD gc261不埋石图根点132100KZD gc118水准点133000KZD gc168卫星定位等级点134100KZD gc112独立天文点181101SXSS continuous岸线181102SXSS x0高水位岸线181106SXSS continuous单线渐变河流181410SXSS continuous地下河段.渠段入口181420SXSS1161已明流路地下河段.渠段181300SXSS1161消失河段181200SXSS x0时令河181201SXSS x0单线渐变时令河203600SXSS x0干河床183110SXSS continuous运河183101SXSS continuous一般单线沟渠183102SXSS continuous一般双线沟渠183103SXSS continuous渠首183300SXSS833未加固沟堑183310SXSS653已加固沟堑185200SXSS x3坎儿井185201SXSS gc146坎儿井竖井183400SXSS X1地下灌渠183401SXSS gc190地下灌渠出水口184710SXSS qiao带柱的输水槽184720SXSS qiao不带柱的输水槽184721SXSS ggp半依比例的输水槽184730SXSS x31输水隧道184731SXSS continuous输水隧道入口184810SXSS x6倒虹吸通道184820SXSS continuous倒虹吸入水口165101SXSS hda依比例涵洞165103SXSS ggp半依比例涵洞183501SXSS8352双线干沟183502SXSS8351双线干沟183503SXSS8353单线干沟182100SXSS continuous湖泊182401SXSS10421有坎池塘182402SXSS continuous无坎池塘182200SXSS x0时令湖203610SXSS x0干涸湖182300SXSS continuous水库水边线182311SXSS8231水库溢洪道182312SXSS8232水库溢洪道182340SXSS ggp水库泄洪洞182361SXSS10411a水库堤坝182362SXSS10411水库堤坝182350SXSS x0建筑中水库186100SXSS continuous海岸线186200SXSS862干出线186510SXSS1161沙滩186520SXSS1161沙砾滩186521SXSS gc201沙砾滩石块186530SXSS1161沙泥滩186540SXSS1161淤泥滩186551SXSS8651岩石滩186552SXSS8652珊瑚滩186560SXSS x4贝类养殖滩186561SXSS gc194贝类养殖滩符号186570SXSS x4红树林滩186571SXSS gc170红树林滩符号186580SXSS1161干出滩中河道186590SXSS1161潮水沟186710SXSS1161危险岸186711SXSS gc262危险岸符号186811SXSS continuous依比例单个明礁186812SXSS gc195不依比例单个明礁186813SXSS gc196不依比例丛礁(明礁) 186841SXSS8651依比例暗礁186842SXSS gc238不依比例单个暗礁186843SXSS gc239不依比例丛礁(暗礁) 186821SXSS8651依比例干出礁186822SXSS gc197不依比例单个干出礁186823SXSS gc198不依比例丛礁(干出礁) 186831SXSS8651依比例适淹礁186832SXSS gc199不依比例单个适淹礁186833SXSS gc237不依比例丛礁(适淹礁) 186850SXSS8652珊瑚礁186900SXSS1161危险海区187100SXSS continuous海岛187210SXSS x4水中滩沙滩187221SXSS gc201水中滩石滩187230SXSS x4水中滩沙泥滩187240SXSS x4水中滩沙砾滩187310SXSS x0岸滩沙泥滩187320SXSS x4岸滩沙砾滩187321SXSS gc201岸滩沙砾滩石块187330SXSS x0岸滩沙滩187340SXSS x0岸滩泥滩187400SXSS x4沙洲185300SXSS gc068泉185101SXSS continuous依比例水井185102SXSS gc146水井185110SXSS gc263地热井153801SXSS10421高于地面水池153802SXSS continuous低于地面水池153803SXSS fours有盖的水池153804SXSS fours陡坎边有盖的水池185400SXSS854瀑布.跌水206701SXSS continuous能通行沼泽地206702SXSS continuous不能通行沼泽地181103SXSS gc086河流流向181104SXSS gc233涨潮181105SXSS gc086落潮183121SXSS gc264沟渠往复流向183122SXSS gc086沟渠单向流向184611SXSS833a斜坡式土堤184612SXSS833斜坡式土堤184621SXSS10421a坎式土堤184622SXSS10421坎式土堤184602SXSS8462垅184101SXSS qiao依比例通车水闸184102SXSS qiao依比例不通车水闸184106SXSS continuous依比例不通车水闸（单线）184111SXSS gc265能通车水闸184112SXSS gc191不能通车水闸184104SXSS gc192不能走人水闸184105SXSS continuous水闸房屋184121SXSS gc266能通车船闸184122SXSS gc267不能通车船闸184123SXSS gc268不能走人船闸153400SXSS gc104水轮泵.抽水机站184201SXSS x5滚水坝(虚线)184202SXSS842滚水坝(坎线)184301SXSS8431拦水坝184302SXSS8432拦水坝184303SXSS qiao能通车的拦水坝184550SXSS10422一般加固岸184541SXSS84541斜坡式有栅栏加固岸184542SXSS84542直立式有栅栏加固岸184510SXSS wall防洪墙184520SXSS wall直立式防洪墙184530SXSS wall有栏杆的防洪墙184531SXSS wall有栏杆的直立式防洪墙185510SXSS10421土质的有滩陡岸185520SXSS1033b石质的有滩陡岸185530SXSS10421土质的无滩陡岸185540SXSS1033b石质的无滩陡岸184410SXSS10412斜坡式防波堤184420SXSS10422直立式防波堤184430SXSS1054石垄式防波堤141101JMD continuous一般房屋141111JMD continuous砼房屋141121JMD continuous砖房屋141131JMD continuous铁房屋141141JMD continuous钢房屋141151JMD continuous木房屋141161JMD continuous混房屋141104JMD continuous突出房屋141103JMD continuous1:2000房屋141200JMD continuous简单房屋141300JMD continuous建筑房屋141400JMD x5破坏房屋141500JMD pf棚房141510JMD pf无墙的棚房141600JMD x39架空房屋141700JMD x39廊房141800JMD x39飘楼142111JMD yaodong依比例地上窑洞142112JMD gc139地上窑洞不依比例142113JMD continuous房屋式窑洞142121JMD4212依比例地下窑洞142122JMD gc140地下窑洞142200JMD gc004蒙古包142201JMD continuous蒙古包范围151401DLDW gc071开采的竖井井口(圆)151411DLDW gc171开采的竖井井口(方)151402DLDW gc072开采的斜井井口151403DLDW gc073开采的平洞洞口151404DLDW gc172开采的小矿井151501DLDW gc173废弃的竖井井口(圆)151511DLDW gc174废弃的竖井井口(方)151502DLDW gc175废弃的斜井井口151503DLDW gc074废弃的平洞洞口151504DLDW gc176废弃的小矿井151800DLDW1161露天采掘场范围线151700DLDW gc269石油.天然气井151710DLDW continuous海上平台151600DLDW gc270盐井151200DLDW gc094不依比例探井151210DLDW continuous依比例探井151300DLDW continuous探槽151100DLDW gc093钻孔152811DLDW continuous依比例液体.气体储存设备(圆) 152812DLDW continuous依比例液体.气体储存设备(非圆) 152802DLDW gc070不依比例液体.气体储存设备152610DLDW gc214塔形建筑物152611DLDW continuous塔形建筑物范围152620DLDW gc102水塔152621DLDW continuous水塔范围152630DLDW gc030水塔烟囱152631DLDW continuous水塔烟囱范围152700DLDW gc095烟囱152701DLDW continuous烟囱范围152702DLDW continuous烟道152703DLDW x5架空烟道152640DLDW gc271放空火炬206800DLDW1161盐田.盐场范围线158601DLDW round堆式窑158602DLDW gc181窑158603DLDW continuous台式窑152900DLDW gc018露天设备152901DLDW1161露天设备范围(非圆)152902DLDW continuous露天设备范围(圆)152310DLDW continuous架空传送带152311DLDW gc002架空传送带支柱152320DLDW continuous地面上的传送带152330DLDW x5地面下的传送带152340DLDW ggp1:2000传送带152210DLDW diaoche龙门吊152220DLDW diaoche天吊152401DLDW gc170漏斗符号152402DLDW continuous漏斗辅助线152410DLDW fours斗在中间的漏斗152420DLDW fours斗在一侧的漏斗152430DLDW gc177斗在墙上的漏斗152440DLDW round圆形斗在坑内的漏斗152441DLDW fours方形斗在坑内的漏斗152100DLDW gc016起重机152110DLDW diaoche起重机轨道152501DLDW wall依比例滑槽152503DLDW5253不依比例滑槽158400DLDW gc017地磅158402DLDW X32雨罩下的地磅158403DLDW1161露天的地磅158501DLDW continuous有平台露天货栈158502DLDW1161无平台露天货栈153500DLDW1161打谷场.球场153600DLDW536饲养场186600DLDW1161水产养殖场153700DLDW continuous温室.大棚153701DLDW gc272温室.大棚符号153101DLDW continuous依比例粮仓153102DLDW gc034不依比例粮仓153103DLDW1161粮仓群153104DLDW443有围墙的粮仓群153300DLDW gc036水磨房.水车153200DLDW gc035风车153910DLDW gc273药浴池153901DLDW continuous依比例积肥池153902DLDW gc178不依比例积肥池154600DLDW gc136学校154700DLDW gc138医疗点159110DLDW continuous体育馆.科技馆159120DLDW continuous宾馆饭店159130DLDW continuous超市159140DLDW continuous剧院.电影院154810DLDW continuous有看台露天体育场154811DLDW continuous有看台露天体育场主席台154812DLDW continuous有看台露天体育场门洞154820DLDW continuous无看台露天体育场154830DLDW continuous露天舞台154900DLDW continuous游泳池159150DLDW continuous电视台159160DLDW continuous电信局159170DLDW continuous邮局155800DLDW gc180电视发射塔155810DLDW continuous电视发射塔范围155701DLDW continuous建筑物上无线电杆.塔155703DLDW gkg依比例无线电杆.塔155702DLDW gc132无线电杆.塔159200DLDW gc280电话亭158800DLDW continuous厕所155520DLDW1161垃圾场155500DLDW gc022不依比例垃圾台155510DLDW continuous依比例垃圾台158702DLDW1161依比例坟地158703DLDW gc111不依比例坟地158701DLDW gc110独立大坟158711DLDW1161独立大坟范围157410DLDW continuous古迹范围157411DLDW gc282不依比例古迹157420DLDW1161遗址157400DLDW574烽火台157201DLDW continuous依比例旧碉堡157202DLDW gc024旧碉堡156201DLDW continuous依比例碑.柱.墩156202DLDW gc283碑.柱.墩156101DLDW continuous依比例纪念碑156102DLDW gc105纪念碑156500DLDW ggp依比例彩门.牌坊.牌楼156501DLDW gc284不依比例彩门.牌坊.牌楼157101DLDW continuous依比例钟楼.城楼.鼓楼157102DLDW gc023钟楼.城楼.鼓楼156601DLDW continuous依比例亭底座156603DLDW x5依比例亭顶156602DLDW gc100亭156211DLDW continuous依比例文物碑石156212DLDW gc106文物碑石156400DLDW gc098旗杆156301DLDW continuous依比例塑像156302DLDW gc107塑像157501DLDW continuous依比例庙宇157502DLDW gc108庙宇156220DLDW gc285华表157801DLDW continuous依比例清真寺157802DLDW gc027清真寺157701DLDW continuous依比例教堂157702DLDW gc026教堂157301DLDW continuous依比例宝塔.经塔157302DLDW gc029宝塔.经塔157901DLDW1161依比例敖包.经堆157902DLDW gc028敖包.经堆157601DLDW continuous依比例土地庙157602DLDW gc025土地庙154100DLDW gc075气象站154400DLDW gc054水文站154110DLDW continuous地震台154111DLDW gc286不依比例地震台154120DLDW continuous天文台154121DLDW gc287不依比例天文台154300DLDW gc033环保检测站154310DLDW continuous依比例环保检测站154130DLDW continuous卫星地面站154131DLDW gc288不依比例卫星地面站154140DLDW continuous科学实验站154141DLDW gc289不依比例科学实验站144111JMD441完整的长城及砖石城墙(外侧) 144112JMD continuous完整的长城及砖石城墙(内侧) 144113JMD continuous完整的长城及砖石城墙城楼144114JMD qiao完整的长城及砖石城墙城门144115JMD lt完整的长城及砖石城墙台阶144121JMD4412a破坏的长城及砖石城墙(外侧) 144122JMD x38破坏的长城及砖石城墙(内侧) 144201JMD442土城墙(外侧)144202JMD continuous土城墙(内侧)144211JMD qiao土城墙城门144212JMD continuous土城墙豁口144221JMD442a损坏的土城墙(外侧)144222JMD x38损坏的土城墙(内侧)144301JMD wall依比例围墙144302JMD443不依比例围墙144400JMD444栅栏.栏杆144500JMD445篱笆144600JMD hs活树篱笆144700JMD447铁丝网158301JMD continuous依比例地下建筑物出入口158303JMD gc290敞开式地下建筑物出入口158302JMD gc010不依比例地下建筑物出入口158304JMD gc294地铁站158305JMD continuous依比例地铁站143501JMD gc169地下室的天窗143502JMD gc011地下建筑物通风口143111JMD x32无墙壁柱廊143112JMD continuous柱廊有墙壁边143800JMD x32门顶雨罩140001JMD yangtai阳台143130JMD x32檐廊143131JMD x5挑廊143140JMD xktl悬空通廊143200JMD qiao门洞下跨道143301JMD lt台阶143302JMD lt有边台阶143303JMD xp U形台阶143400JMD lt室外楼梯143410JMD xp不规则楼梯143601JMD linend围墙门143602JMD yuanmen有门房的院门143701JMD0依比例门墩143702JMD gc002不依比例门墩143911JMD x32依比例支柱.墩(虚线) 143912JMD0依比例支柱.墩(方形) 143913JMD continuous依比例支柱.墩(圆形) 143901JMD gc002不依比例支柱.墩(方形实心) 143903JMD gc291不依比例支柱.墩(方形空心) 143902JMD gc170不依比例支柱.墩(圆形)155210DLDW gc097路灯155221DLDW gc019杆式照射灯155222DLDW fours桥式照射灯基塔155223DLDW x5桥式照射灯虚线155224DLDW gc179塔式照射灯155600DLDW gc101岗亭.岗楼155610DLDW continuous依比例岗亭.岗楼154500DLDW gkg多柱宣传橱窗154510DLDW gc292单柱宣传橱窗155300DLDW gc020喷水池155301DLDW continuous喷水池范围155400DLDW gc021假石山155401DLDW1161假石山范围155900DLDW gc103避雷针161101DLSS tl1依比例一般铁路161109DLSS tl1不依比例一般铁路161201DLSS tl1依比例电气化铁路161209DLSS tl1不依比例电气化铁路161203DLSS ggp依比例电气化铁路电线架161204DLSS gc182不依比例电气化铁路电线架161401DLSS tl1依比例建筑中铁路161409DLSS tl1不依比例建筑中铁路161301DLSS tl1依比例窄轨铁路161309DLSS tl1不依比例窄轨铁路162110DLSS continuous有雨棚的站台162111DLSS pf站台雨棚162112DLSS gc291雨棚支柱162120DLSS continuous露天的站台162300DLSS x5地道162200DLSS continuous露天的天桥162202DLSS jdfw封闭的天桥162201DLSS lt天桥台阶162401DLSS gc183高柱信号灯162402DLSS gc184矮柱信号灯162500DLSS gc203臂板信号灯162600DLSS gc204水鹤162700DLSS linend车挡162710DLSS linend车挡1:2000162800DLSS round依比例机车转盘162810DLSS gc293不依比例机车转盘163100DLSS continuous高速公路163110DLSS continuous高速公路临时停车点163120DLSS continuous高速公路隔离带163400DLSS x33建筑中高速公路163220DLSS continuous国道163221DLSS continuous国道细边线163222DLSS continuous国道隔离带163510DLSS x34建筑中国道163230DLSS continuous省道163231DLSS continuous省道细边线163232DLSS continuous省道隔离带163520DLSS x35建筑中省道163240DLSS continuous专用公路163241DLSS continuous专用公路细边线163530DLSS x29建筑中专用公路163300DLSS continuous县道乡道163310DLSS continuous县道乡道细边线163320DLSS continuous县道乡道带路肩163600DLSS x13建筑中县道乡道161910DLSS tl1地面下地铁161912DLSS tl1地面上地铁161921DLSS x36轻轨线路161922DLSS x36轻轨线路1:2000 161923DLSS gc327轻轨站标识161600DLSS continuous电车轨道161601DLSS ggp电车轨道双电杆161602DLSS gc295电车轨道单电杆164700DLSS continuous快速路边线164710DLSS x37快速路中线164600DLSS continuous高架路164610DLSS x5高架路支柱164620DLSS10422高架路引道164810DLSS continuous街道主干路164820DLSS continuous街道次干路164830DLSS continuous街道支路164400DLSS x6内部道路164500DLSS wall阶梯路164100DLSS x2机耕路虚线边164110DLSS continuous机耕路实线边164201DLSS x3依比例乡村路虚线164211DLSS continuous依比例乡村路实线164202DLSS x2不依比例乡村路164300DLSS x3小路165610DLSS gc296长途汽车站165604DLSS gc076汽车停车站155100DLSS gc096加油站165620DLSS1161停车场165621DLSS gc297停车场符号165631DLSS gc298车道信号灯165632DLSS gc299人行横道信号灯165640DLSS pf收费站165641DLSS continuous收费站服务区165642DLSS ggp半依比例收费站166210DLSS qiao单层车行桥166240DLSS qiao并行车行桥166241DLSS continuous并行车行桥分界线166220DLSS qiao有人行道车行桥166221DLSS x6车行桥人行道166230DLSS qiao有输水槽车行桥166300DLSS qiao双层桥166310DLSS continuous双层桥引桥166800DLSS qiao漫水桥.浮桥166900DLSS continuous立交桥匝道158100DLSS continuous过街天桥158202DLSS x5过街地道166401DLSS qiao依比例人行桥166402DLSS ggp不依比例人行桥166700DLSS qiao亭桥.廊桥166600DLSS qiao铁索桥166610DLSS ggp不依比例铁索桥166501DLSS qiao依比例级面桥166502DLSS ggp不依比例级面桥166810DLSS qiao栈桥165210DLSS x5隧道里的铁路线165201DLSS10422依比例隧道入口165202DLSS suidao不依比例隧道入口165500DLSS pf明峒165510DLSS x5明峒里的铁路线165811DLSS ggp铁路平交道口栏木165301DLSS653已加固路堑165302DLSS10421未加固路堑165401DLSS653已加固路堤165402DLSS833未加固路堤165605DLSS gc300中国零公里标志165606DLSS gc328省市零公里标志165603DLSS gc052路标165601DLSS gc038里程碑165611DLSS gc2551:2000里程碑165602DLSS gc039坡度标167810DLSS gc311水运港客运站167610DLSS continuous顺岸式固定码头167620DLSS continuous堤坝式固定码头167700DLSS continuous浮码头167710DLSS x5浮码头架空过道167800DLSS gc055停泊场168101DLSS gc056不依比例灯塔168111DLSS continuous依比例灯塔168102DLSS gc057灯桩168103DLSS gc147灯船168200DLSS gc312浮标.灯浮标168300DLSS gc061岸标.立标168600DLSS gc063信号杆168400DLSS gc060系船浮筒168500DLSS gc062过江管线标169001DLSS gc064露出的沉船169002DLSS gc065淹没的沉船169012DLSS1161沉船范围线169003DLSS gc066急流169013DLSS1161急流范围线169004DLSS gc067旋涡169014DLSS1161旋涡范围线168700DLSS gc185通航起迄点161701DLSS tl1缆车道161501DLSS tl1依比例简易铁路161502DLSS tl1不依比例简易铁路161810DLSS continuous依比例架空索道161811DLSS0架空索道柱架161800DLSS gkg不依比例架空索道167110DLSS x5汽车渡167120DLSS x5火车渡167130DLSS x5人渡167310DLSS1161汽车徙涉场167320DLSS1161行人徙涉场167400DLSS674跳墩167210DLSS X5漫水路面虚线167220DLSS continuous漫水路面实线167500DLSS ggp过河缆171101GXYZ gkg地面上的输电线171102GXYZ711b地面下的输电线171103GXYZ gc234输电线电缆标171191GXYZ fours依比例输电线入地口171192GXYZ gc313不依比例输电线入地口171201GXYZ gkg地面上的配电线171202GXYZ712b地面下的配电线171203GXYZ gc234配电线电缆标171700GXYZ gc232配电线入地口171300GXYZ gc170电杆171400GXYZ ggp电线架171501GXYZ fours依比例电线塔171502GXYZ gc002不依比例电线塔171900GXYZ gc314电缆交接箱174700GXYZ gc050电力检修井171801GXYZ continuous室内的变电室171802GXYZ gc129不依比例变电室171803GXYZ536露天的变电室171600GXYZ ggp电线杆上变压器(双杆) 171610GXYZ gc187电线杆上变压器(单杆) 172001GXYZ gkg地面上的通信线172002GXYZ72b地面下的通信线172003GXYZ gc234通信线电缆标172004GXYZ gc232通信线入地口172900GXYZ gc315电信交接箱174601GXYZ gc048电信人孔174602GXYZ gc049电信手孔173103GXYZ fours依比例架空管道墩架173104GXYZ gc002不依比例架空管道墩架173110GXYZ continuous架空的上水管道173120GXYZ continuous架空的下水管道173130GXYZ continuous架空的煤气管道173140GXYZ continuous架空的热力管道173150GXYZ continuous架空的工业管道173210GXYZ732地面上的上水管道173220GXYZ732地面上的下水管道173230GXYZ732地面上的煤气管道173240GXYZ732地面上的热力管道173250GXYZ732地面上的工业管道173301GXYZ gc232地面下管道入地口173310GXYZ x1地面下的上水管道173320GXYZ x1地面下的下水管道173330GXYZ x1地面下的煤气管道173340GXYZ x1地面下的热力管道173350GXYZ x1地面下的工业管道173410GXYZ x16有管堤的上水管道173420GXYZ x16有管堤的下水管道173430GXYZ x16有管堤的煤气管道173440GXYZ x16有管堤的热力管道173450GXYZ x16有管堤的工业管道174100GXYZ gc042给水检修井174200GXYZ gc043排水.雨水检修井174300GXYZ gc045排水暗井174400GXYZ gc046煤气.天然气检修井174500GXYZ gc047热力检修井174800GXYZ gc157工业.石油检修井174900GXYZ gc188不明用途的检修井175400GXYZ gc135水龙头175200GXYZ gc133消火栓175300GXYZ gc134阀门175101GXYZ gc053污水蓖子园形175102GXYZ gc041污水蓖子长形191101JJ911a国界191111JJ gc240国界的界桩.界碑191102JJ911b未定国界191201JJ912a省级行政区已定界191211JJ gc316省级行政区界标191202JJ x22省级行政区未定界191220JJ912b特别行政区界191221JJ gc316特别行政区界标191301JJ913a地级行政区已定界191311JJ gc316地级行政区界标191302JJ x23地级行政区未定界191401JJ914a县级行政区已定界191411JJ gc316县级行政区界标191402JJ x24县级行政区未定界191501JJ915a乡镇已定界191502JJ x25乡镇未定界191600JJ916村界191700JJ917组界192100JJ921特殊地区界192110JJ921开发区保税区界192200JJ922自然文化保护区界193100JJ continuous建设用地边界193200JJ continuous基本农田界193300JJ continuous国有土地界201101DGX continuous等高线首曲线201102DGX continuous等高线计曲线201103DGX x12等高线间曲线201199RIDGE continuous地性线201300DGX continuous示坡线202101GCD gcd一般高程点202300GCD gcd比高点及其注记202200DMTZ gc245特殊高程点186301DSX continuous等深线首曲线186302DSX continuous等深线计曲线186400GCD gcd水深点205201DMTZ continuous依比例独立石205202DMTZ gc324不依比例独立石205501DMTZ1161依比例土堆范围205502DMTZ10411依比例土堆斜坡线205503DMTZ gc243不依比例土堆205301DMTZ1161依比例石堆205302DMTZ gc087不依比例石堆203800DMTZ gc241岩溶漏斗205601DMTZ854依比例坑穴205602DMTZ gc244不依比例坑穴205101DMTZ yaodong依比例山洞205102DMTZ gc242不依比例山洞203500DMTZ10421冲沟203701DMTZ continuous依比例地裂缝203703DMTZ continuous不依比例地裂缝203310DMTZ kan土质的陡崖203320DMTZ kan石质的陡崖204201DMTZ kan未加固陡坎204202DMTZ kan加固陡坎203420DMTZ1161露岩地203421DMTZ gc201露岩地符号203410DMTZ1033b陡石山206100DMTZ continuous平沙地203110DMTZ10421沙土的崩崖203120DMTZ1033b石质的崩崖203200DMTZ1161滑坡范围线204101DMTZ10411未加固斜坡204102DMTZ10412加固斜坡204300DMTZ10421梯田坎205401DMTZ1161依比例石垄205402DMTZ1054不依比例石垄204400DMTZ xp自然斜坡204410DMTZ xp加固自然斜坡204420DMTZ xp自然陡崖204430DMTZ xp自然陡坎204440DMTZ xp加固自然陡坎216100ZBTZ1161地类界211100ZBTZ1161稻田211101ZBTZ gc120单个稻田符号211900ZBTZ1161水浇地211110ZBTZ continuous单线田埂211121ZBTZ10421a双线田埂211122ZBTZ10421双线田埂211200ZBTZ1161旱地211201ZBTZ gc119单个旱地符号211400ZBTZ1161菜地211401ZBTZ gc123单个菜地符号211300ZBTZ continuous水生经济作物地211301ZBTZ gc126单个水生经济作物地符号206900ZBTZ1161台田212100ZBTZ1161果园212101ZBTZ gc325单个果园符号212200ZBTZ1161桑园212201ZBTZ gc205单个桑园符号212300ZBTZ1161茶园212301ZBTZ gc206单个茶园符号212400ZBTZ1161橡胶园212401ZBTZ gc207单个橡胶园符号212600ZBTZ1161其他经济林212601ZBTZ gc125单个其他经济林符号212500ZBTZ1161经济作物地212501ZBTZ gc165单个经济作物地符号213100ZBTZ1161成林213101ZBTZ gc326单个成林符号213500ZBTZ1161幼林.苗圃213501ZBTZ gc170幼林.苗圃符号213201ZBTZ1161大面积灌木林213202ZBTZ gc254独立灌木丛213203ZBTZ hs狭长灌木林213901ZBTZ1161大面积竹林213900ZBTZ gc246单个大面积竹林符号213902ZBTZ gc210独立竹丛213903ZBTZ hs狭长的竹林213300ZBTZ continuous疏林213301ZBTZ gc208疏林符号213600ZBTZ continuous迹地213601ZBTZ gc253单个迹地符号一213602ZBTZ gc121单个迹地符号二216200ZBTZ continuous防火带213701ZBTZ gc122零星树木213702ZBTZ hs乔木行树213204ZBTZ hs灌木行树213801ZBTZ gc143阔叶独立树213802ZBTZ gc144针叶独立树213804ZBTZ gc069椰子.槟榔独立树213803ZBTZ gc145果树独立树213811ZBTZ gc319特殊阔叶独立树213812ZBTZ gc320特殊针叶独立树213814ZBTZ gc321特殊椰子.槟榔独立树213813ZBTZ gc322特殊果树独立树215100ZBTZ continuous高草地215101ZBTZ gc212单个高草地符号214100ZBTZ continuous天然草地214101ZBTZ gc121单个天然草地符号214200ZBTZ continuous改良草地214201ZBTZ gc121单个改良草地符号一214202ZBTZ gc211单个改良草地符号二214300ZBTZ continuous人工牧草地214301ZBTZ gc211单个人工牧草地符号214400ZBTZ1161人工绿地214401ZBTZ gc323单个人工绿地符号215200ZBTZ continuous半荒草地215201ZBTZ gc163单个半荒草地符号215300ZBTZ continuous荒草地215301ZBTZ gc164单个荒草地符号215400ZBTZ1161花圃215401ZBTZ gc124单个花圃符号215410ZBTZ continuous花圃(实线)215411ZBTZ gc124单个花圃符号206400ZBTZ continuous盐碱地206401ZBTZ gc213单个盐碱地符号206402ZBTZ gc213b单个盐碱地符号206501ZBTZ1161依比例小草丘地206502ZBTZ continuous不依比例小草丘地206503ZBTZ gc089小草丘地符号206600ZBTZ continuous龟裂地206601ZBTZ gc088单个龟裂地符号206200ZBTZ continuous沙砾滩206201ZBTZ gc201沙砾地石块206210ZBTZ continuous沙泥地206300ZBTZ continuous石块地206301ZBTZ gc090单个石块地符号300000JZD jjj界址线300010JZD915a街道线300020JZD916街坊线310000DLJ continuous地类面积线340101COMPONENT gcbj0101上水井盖340102COMPONENT gcbj0102污水井盖340103COMPONENT gcbj0103雨水井盖340104COMPONENT gcbj0104雨水箅子340105COMPONENT gcbj0105电力井盖340106COMPONENT gcbj0106路灯井盖340107COMPONENT gcbj0107电信井盖340108COMPONENT gcbj0108电视井盖340109COMPONENT gcbj0109网络井盖340110COMPONENT gcbj0110热力井盖340111COMPONENT gcbj0111燃气井盖340112COMPONENT gcbj0112公安井盖340113COMPONENT gcbj0113消防设施340114COMPONENT gcbj0114不明井盖340115COMPONENT gcbj0115电信交接箱340116COMPONENT gcbj0116电力设施340117COMPONENT gcbj0117电杆340118COMPONENT gcbj0118路灯340119COMPONENT gcbj0119地灯340120COMPONENT gcbj0120射灯340121COMPONENT gcbj0121报刊亭340122COMPONENT gcbj0122电话亭340123COMPONENT gcbj0123邮筒340124COMPONENT gcbj0124信息亭340125COMPONENT gcbj0125自动售货亭340126COMPONENT gcbj0126健身设施340127COMPONENT gcbj0127输油(气)井盖340128COMPONENT gcbj0128园林井盖340129COMPONENT gcbj0129化粪池井盖340130COMPONENT gcbj0130燃气调压站340131COMPONENT gcbj0131电视箱体340201COMPONENT gcbj0201停车场340202COMPONENT gcbj0202停车咪表340203COMPONENT gcbj0203公交站亭340204COMPONENT gcbj0204出租车站牌340205COMPONENT gcbj0205过街天桥340206COMPONENT gcbj0206地下通道340207COMPONENT gcbj0207高架立交桥340208COMPONENT gcbj0208跨河桥340209COMPONENT gcbj0209交通标志牌340210COMPONENT gcbj0210交通控制箱340213COMPONENT gcbj0213路名牌340214COMPONENT gcbj0214交通信号灯340215COMPONENT gcbj0215路边停车场340216COMPONENT gcbj0216交通涵洞340301COMPONENT gcbj0301公共厕所340302COMPONENT gcbj0302公厕化粪池340303COMPONENT gcbj0303公厕指示牌340304COMPONENT gcbj0304垃圾间340305COMPONENT gcbj0305果皮箱340306COMPONENT gcbj0306灯箱霓虹灯340307COMPONENT gcbj0307广告牌匾340308COMPONENT gcbj0308环境监测塔340309COMPONENT gcbj0309垃圾中转站340310COMPONENT gcbj0310移动厕所340311COMPONENT gcbj0311资源回收处理站(废塑料340401COMPONENT gcbj0401古树340402COMPONENT gcbj0402行道树340403COMPONENT gcbj0403树池箅子340404COMPONENT gcbj0404花架花钵340406COMPONENT gcbj0406雕塑340407COMPONENT gcbj0407街头坐椅340409COMPONENT gcbj0409其它重要树340501COMPONENT gcbj0501宣传栏340502COMPONENT gcbj0502人防工事340503COMPONENT gcbj0503公房地下室340601COMPONENT gcbj0601重大危险源340602COMPONENT gcbj0602工地340604COMPONENT gcbj0604储气站340605COMPONENT gcbj0605车用加油(气)站340606COMPONENT gcbj0606自来水厂(站)340607COMPONENT gcbj0607户外不可移动文物340608COMPONENT gcbj0608瞭望塔340609COMPONENT gcbj0609山头340610COMPONENT gcbj0610防火隔离带340611COMPONENT gcbj0611水源340612COMPONENT gcbj0612视频监视器340010COMMUNITY915a街道办事处340020COMMUNITY916社区340000BASICGRID continuous单元网格END。
CASS和AutoCAD成图软件一些快捷键和图层释疑标签：1、CASS图层含义：DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓2、CASS快捷键操作：DD 通用绘图命令 A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性 CP —拷贝（COPY）F 图形复制 E —删除（ERASE） RR —符号重新生成 L —画直线（LINE） H —线型换向PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE） AA —给实体加地物名 P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（P EDIT） W ——绘制围墙K —绘制陡坎 XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽 Y —复合线上加点 J —复合线连接Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。
在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。
