清粪机刮粪机刮粪板的规格及应用

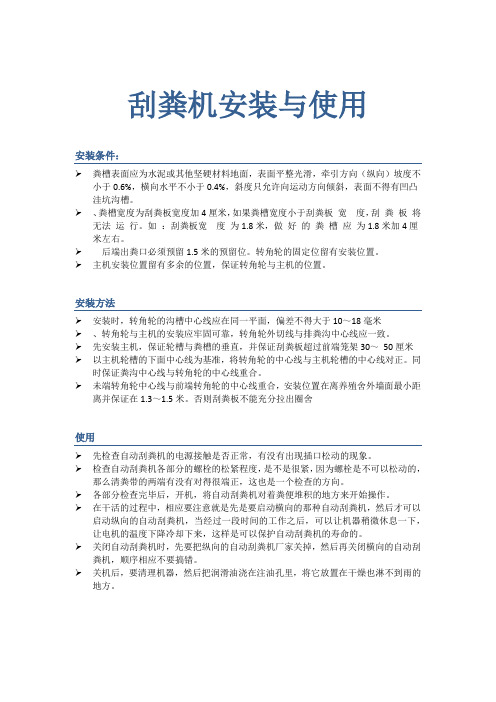

刮粪机安装与使用安装条件：➢粪槽表面应为水泥或其他坚硬材料地面，表面平整光滑，牵引方向（纵向）坡度不小于0.6%，横向水平不小于0.4%，斜度只允许向运动方向倾斜，表面不得有凹凸洼坑沟槽。

➢、粪槽宽度为刮粪板宽度加4厘米，如果粪槽宽度小于刮粪板宽度，刮粪板将无法运行。

如：刮粪板宽度为1.8米，做好的粪槽应为1.8米加4厘米左右。

➢后端出粪口必须预留1.5米的预留位。

转角轮的固定位留有安装位置。

➢主机安装位置留有多余的位置，保证转角轮与主机的位置。

安装方法➢安装时，转角轮的沟槽中心线应在同一平面，偏差不得大于10～18毫米➢、转角轮与主机的安装应牢固可靠，转角轮外切线与排粪沟中心线应一致。

➢先安装主机，保证轮槽与粪槽的垂直，并保证刮粪板超过前端笼架30～50厘米➢以主机轮槽的下面中心线为基准，将转角轮的中心线与主机轮槽的中心线对正。

同时保证粪沟中心线与转角轮的中心线重合。

➢未端转角轮中心线与前端转角轮的中心线重合，安装位置在离养殖舍外墙面最小距离并保证在1.3～1.5米。

否则刮粪板不能充分拉出圈舍使用➢先检查自动刮粪机的电源接触是否正常，有没有出现插口松动的现象。

➢检查自动刮粪机各部分的螺栓的松紧程度，是不是很紧，因为螺栓是不可以松动的，那么清粪带的两端有没有对得很端正，这也是一个检查的方向。

➢各部分检查完毕后，开机，将自动刮粪机对着粪便堆积的地方来开始操作。

➢在干活的过程中，相应要注意就是先是要启动横向的那种自动刮粪机，然后才可以启动纵向的自动刮粪机，当经过一段时间的工作之后，可以让机器稍微休息一下，让电机的温度下降冷却下来，这样是可以保护自动刮粪机的寿命的。

➢关闭自动刮粪机时，先要把纵向的自动刮粪机厂家关掉，然后再关闭横向的自动刮粪机，顺序相应不要搞错。

➢关机后，要清理机器，然后把润滑油浇在注油孔里，将它放置在干燥也淋不到雨的地方。

维护➢由于亚麻绳的延伸性好，在使用过程中，麻绳经常会松，以引起麻绳掉槽现象，所以要经常的将麻绳紧一下。

奶牛场智能清粪机设计说明书一、结构由两个主刮粪板和两个侧刮粪板组成，中间装有索引装置。

1、当主刮粪板被链条向前拉动时，两边的侧板将打开接触到牛床边缘，可将粪污推至粪池中。

2、相反方面运行时，清粪机将处于空载状态，侧板向内折叠，主刮板向反方向移动。

3、当清粪机返回到启始位置时，进入又下个清粪过程。

4、组合式刮粪板专门适用于地面的畜舍。

在粪道内运行,无需建筑调整，组合式刮板可以快速简单地安装在每一畜舍内.整个设备都安装在刮粪道上,因此造成畜舍建筑费用的极大节约。

这套设备也适用于各粪道长度不一的畜舍。

二、性能优点1、减少粪便在粪道上的堆积，减少奶牛生病率，使牛床更清洁;工作更清洁，因此能提高奶质量;由于安装简单而节省畜舍建筑费用;可移动，例如在扩展畜舍的情况下;组合式刮板由坚实的材料制作，因此保证使用可靠，工作寿命长。

三、主要构成介绍1、驱动单元驱动单元：减速机、电机支撑主体、驱动轮、保护罩等。

电机： 0.75kw、1.5kw、2.2kw（视粪道长度而定） 380 伏减速机：满油箱，齿轮传递，输出转速为无极调速。

驱动链轮：防磨损锰锌钢材质，经过热处理和渗碳处理，防腐耐酸碱。

2、自动电控系统控制系统：包括清粪时间控制、清粪周期控制、刮板行程控制、手动控制等。

系统是集保护、行程测量、信号处理及状态显示等功能于一体。

集中实现了电动机的综合保护、自动控制等。

具有结构简单、使用和维护方便，运行可靠以及质量较小，成本较低等优点。

系统主要有以下技术特点：a）集保护、行程测量、信号处理等功能于一体；b）具有短路、堵转、过载、接地、低压、缺相等多种保护功能；c）能够测量电机拖动行程、工作环境温度等；d）根据任务需求可设置成自动控制模式，可实现电机定时、定行程的自动运行模式；e）具有报警指示和工作参数自动保持的功能；f）小型化外形尺寸，适合于各种开关柜型；f）采用先进的工业级芯片，电气隔离和电磁屏蔽设计符合相关标准，具有高抗干扰能力和工作可靠性；3、组合式刮粪板组合式刮板：高度视粪道高度、粪量而定。

新型漏粪板规格
新型漏粪板是一种用于农业养殖的设备，其规格可能会因不同的应用场景和需求而有所差异。

一般来说，以下是常见的新型漏粪板的规格：
1. 尺寸：一般为长方形，长度可以根据养殖场的大小种类而定。

常见的长度为1米、2米、3米等，宽度一般为0.5米左右。

2. 材质：一般使用防腐、耐磨、耐候的材料制作，如塑料、玻璃钢、铝合金等。

3. 孔距：通常使用圆形或方形的孔洞，孔距可以根据动物排泄物大小来设计，一般为5-10毫米。

4. 承重能力：能够承受动物的体重和运动压力，一般为300公斤以上。

5. 防滑性：表面设计有防滑纹理，以防动物在上面滑倒。

除了以上基本规格外，还有一些定制化需求，如增加加固支撑、增加消臭设备等，具体规格可根据客户的需求来定制制造。

清粪机调试与使用方法
1、粪道及两边的墙壁要平。

一是地面要平，二是两边墙壁间距误差越小越好。

2、按需求预埋转向轮、动力系统固定件。

3、两组刮板绕绳比较简单，现以三组刮板为例介绍牵引绳绕法。

如下图放置3个刮板，从左往右三个刮板以此记为1号、2号、3号，角轮如图按逆时针方向依次记为1至6号角轮，其中5号角轮为双层角轮。

绳子的一端固定在1号刮板——1号角轮——3号角轮——3号刮板——4角轮——5号角轮（上层）——2号刮板——2号角轮（回头）——5号角轮（下层）——电机传动轮——1号刮板。

如此形成一圈。

4、用紧绳器（最好是2个以上紧绳器同时作业）收紧牵引绳，因距离比较长，根据经验张紧程度必须达到一个成年男子扳不动紧绳器为止。

5、清楚粪道内杂物（此条很重要，机器运行过程中不得有异物阻碍，否则很容易把刮板拉变形）。

刮板上各滚动、滑动部件上油，人工移动刮板看是否移动灵活。

6、通电，点动。

看各部件是否都转动。

根据情况作出调试，直到刮板在粪道中运行自如。

7、实际使用效果还要看刮板清粪的效果。

经验：刮板的金属部分高于地面0.5至1厘米左右，然后在刮板上加一块耐磨的皮质材料。

课程设计课程名称：学院：机械工程学院专业：姓名：学号：年级：任课教师：2012年3月15日目录目录 (2)鸡舍刮板式清粪机械设计 (3)一、引言 (3)二、刮板式清粪机的设计 (3)1、刮板式清粪机的优点 (3)2、刮板式清粪机的工作原理 (4)3、清粪机的总体结构设计 (4)4、清粪机刮板形状的选择 (6)5、对清粪机主要参数的设计 (7)6、对清粪机相关数据的计算 (8)三、清粪机的安装 (9)四、结论 (10)五、致谢 (11)六、参考文献 (11)鸡舍刮板式清粪机械设计一、引言目前，鸡畜在国内的大规模养殖越来越普遍，众多养殖场也在逐步走向机械化。

然而，粪便清扫重复的大工作量，是养殖场必须重点解决的问题之一，为了减少人力参与，提高清扫效率，需要设计开发粪便清扫机械。

现今，国内对于不同的养殖业已研究出众多不同的清粪机械，而最具代表性且经济实用当属刮板式清粪机。

我们下面仅针对普遍适用于养鸡场的小型清粪机的的结构设计、工作原理和特点、主要零部件设计做下简单的研究探讨。

二、刮板式清粪机的设计清粪机械在机械化养鸡生产中占有十分重要的地位。

因为机械清粪不仅可以大大地减轻劳动强度，使室内保持良好的空气环境，减少疾病的发生率，而且还能有效地影响鸡的生产，增加经济效益，所以欲要搞好机械化养鸡，就必须有性能优良的刮粪机械系统，这是至关重要的一个问题。

在众多的清粪机械中，刮粪板这种方式简单而易行。

刮板式清粪机主要应用于笼养鸡舍中。

机械组成主要有电动机、减速器、刮板、钢丝绳与转向开关等设备。

1、刮板式清粪机的优点（1）利用刮板式清粪机，可以大幅度的解决人工粪便清扫过程中耗水量大问题，达到高效健康环保的养殖效益。

（2）通过刮板式清粪机，可以实现养鸡过程中粪便清扫的机械化及自动化，提高清扫的效率，减少人力参与，减轻人的劳动强度（3）使用刮板式清粪机，可以保证养殖场所的长期卫生，实现鸡畜健康洁净养殖，减少鸡畜疾病的发生。

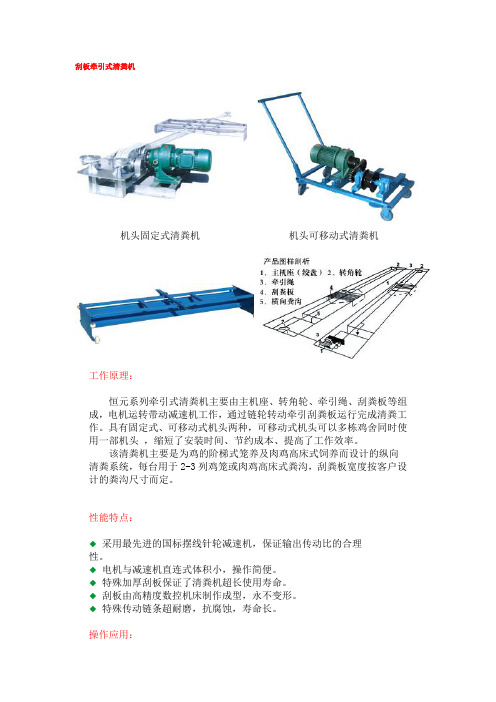

刮板牵引式清粪机
机头固定式清粪机机头可移动式清粪机
工作原理：
恒元系列牵引式清粪机主要由主机座、转角轮、牵引绳、刮粪板等组成，电机运转带动减速机工作，通过链轮转动牵引刮粪板运行完成清粪工作。

具有固定式、可移动式机头两种，可移动式机头可以多栋鸡舍同时使用一部机头，缩短了安装时间、节约成本、提高了工作效率。

该清粪机主要是为鸡的阶梯式笼养及肉鸡高床式饲养而设计的纵向清粪系统，每台用于2-3列鸡笼或肉鸡高床式粪沟，刮粪板宽度按客户设计的粪沟尺寸而定。

性能特点：
◆采用最先进的国标摆线针轮减速机，保证输出传动比的合理
性。

◆电机与减速机直连式体积小，操作简便。

◆特殊加厚刮板保证了清粪机超长使用寿命。

◆刮板由高精度数控机床制作成型，永不变形。

◆特殊传动链条超耐磨，抗腐蚀，寿命长。

操作应用：
◆操作者应了解本机构、性能以及行程开关的控制情况，经常检查控制系统与安全系统的使用可靠性
◆每天应至少清粪两次
◆减速器一般每六个月加一次润滑油
◆经常清除刮粪板上的残余鸡粪，以延长机具的使用寿命。

很多养猪场的朋友在购买刮粪机的时候都会担心到底好不好用，效果怎么样。

针对这个问题首先我们来分析一下刮粪机的组成结构和工作原理。

刮粪机结构：
主机，刮粪板，转角轮，配电箱，绳子。

刮粪机工作原理：
以一拖二机型来讲，绳子绕过主机绳槽经过1号2号3号4号转角轮回到主机，期间带动2条粪道的刮粪板。

当主机正转的时候，1号刮粪板由西向东拉动粪便向粪池前进，2号刮板则抬起来不刮粪由东向西做相反运动，当刮粪板碰到行程开关的时候自动停止；当主机反转的时候，1号刮板自动抬起来由东向西返回去，2号刮粪板则拉动粪便由西向东向粪池前进。

由刮粪机的工作原理可以看出，全程都是自动运行，人工只是需要按开关即可，操作非常简单，大大节约了猪场人工劳动力，降低了生产成本！而且安装和后期维护都非常简单，使用效果非常好！。

随着人工、饲料及技术管理成本的不断增加，养猪业进入微利时代。

如何降低养猪成本、提高生产效率已成为养猪户普遍关心的问题。

为有效降低人工成本、提高养猪场环境质量、增加养殖场户收益、促进生态节水型畜牧业发展，猪场自动化清粪机应运而生。

它的清粪设备有：1.牵引式刮粪机一般由牵引机、刮粪板、框架、钢丝绳、钢丝绳转动器、转向滑轮等组成。

2.传送带清粪机由传送带、主动轮、从动轮、托轮等组成。

常用于高密度层叠式上下间清粪。

定点排泄驯化，利用生猪排泄习惯，进行定点排泄驯化。

通过生猪定点排泄驯化可使圈舍内生猪98%以上粪便排在漏缝地板区，保持躺卧区域的干净舒适，实现自动清粪系统的高效运行。

使用效果自动清粪系统的安装使用，在节省劳动力，减少用水量和污水排放量，降低污水中污染物浓度、减少有害气体在舍内的蓄积，提高猪只生长福利等方面都具有明显的效果。

经济效益清粪系统安装后可以节省50%的劳动力，实现现代化、机械化生产。

一个万头规模猪场每年可减少5-6人，按月薪3000元计算，年约可节省劳务费支出18-21万元。

环境效益合理设置圈栏尺寸和设施，充分利用猪的定点排泄行为，实现清洁清粪;自动控制系统定时、及时刮粪，减少了冲圈用水，减少用水量和污水排放量，实现粪污固液分离，有效降低污水中COD等主要污染物浓度;粪便及时清理，改善了猪只生长环境，减轻圈舍内疫病防控压力，同时清粪系统独栋配置，避免清粪工具混用带来的疫病传播隐患。
